Обновить CS8412 острое оружие, легко достичь CS8412 обновления... Разрешение и плотность звука значительно улучшаются по сравнению с CS8412. ..

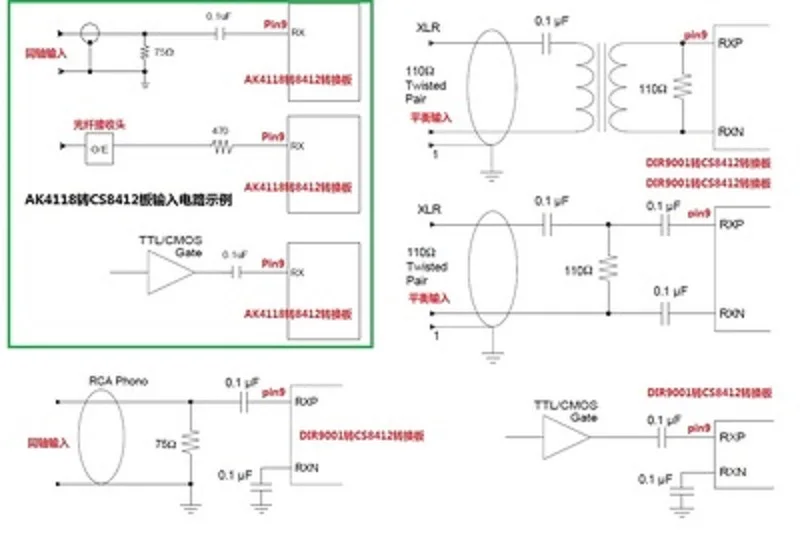

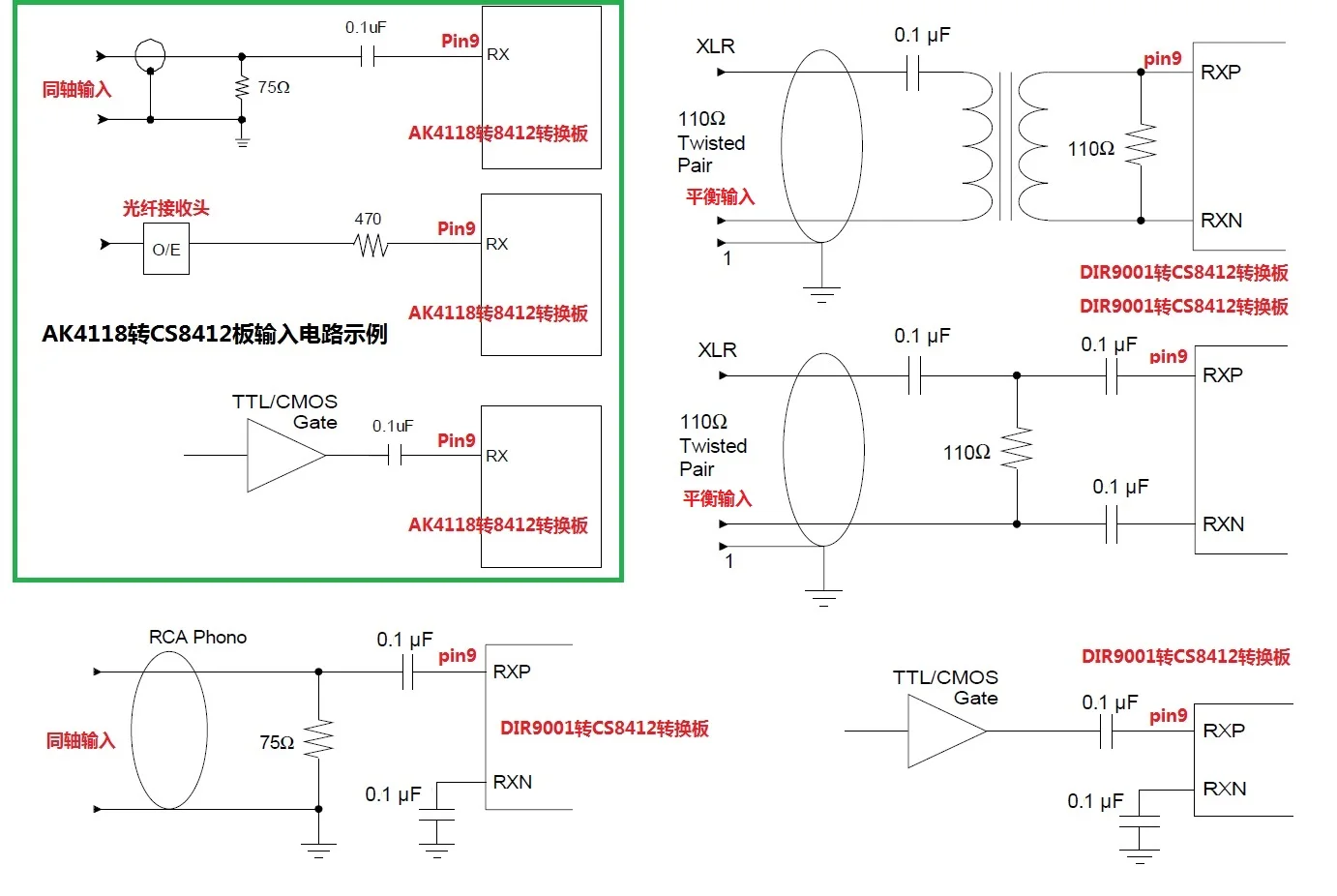

Справочная схема ввода интерфейса, последняя схема, некоторые различные платы декодирования, пожалуйста, измените... (Примечание: интерфейсные схемы AK4118 и WM8804 одинаковые)

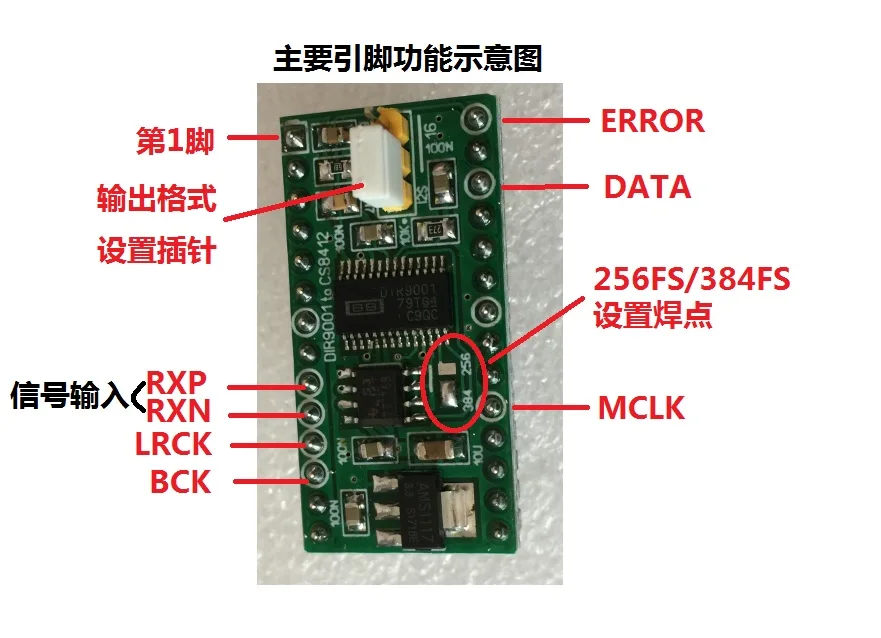

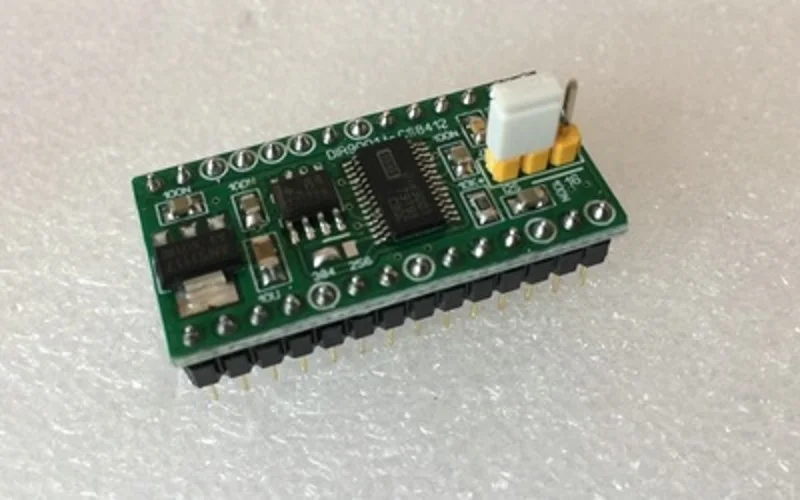

От DIR9001 до CS8412

*Мастер-часы MCLK 256fs или 384fs (может быть установлен паяльным соединением на плате)

*Поддерживается Максимальная частота выборки 96K

*Выходной формат может быть установлен в 2 наиболее часто используемых форматах путем вставки игл: 1,16 бит, msb-Во-первых, правильно оправдан, подходит для DF1700, SM5813 и т. Д. 2, I2S, подходит для TDA1541, saa7220, pcm1794 и т. Д.

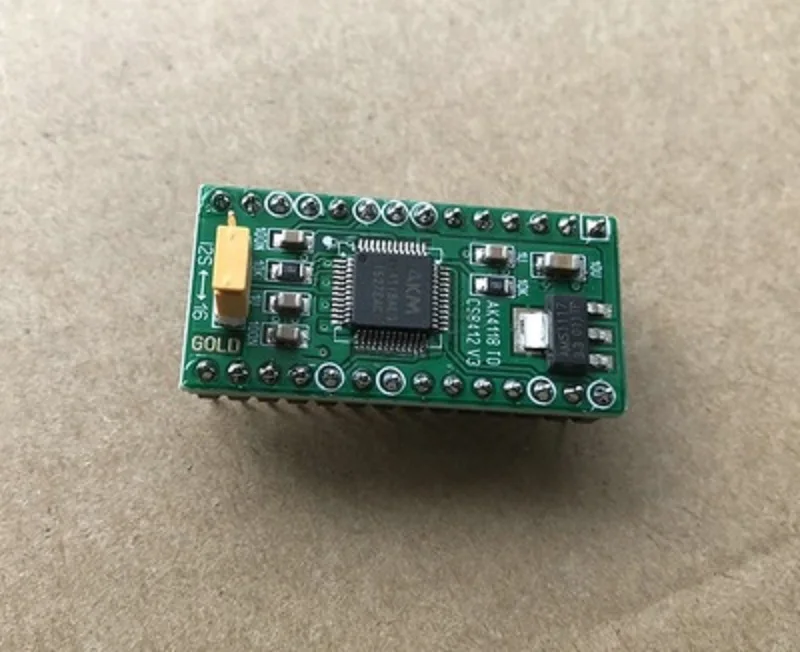

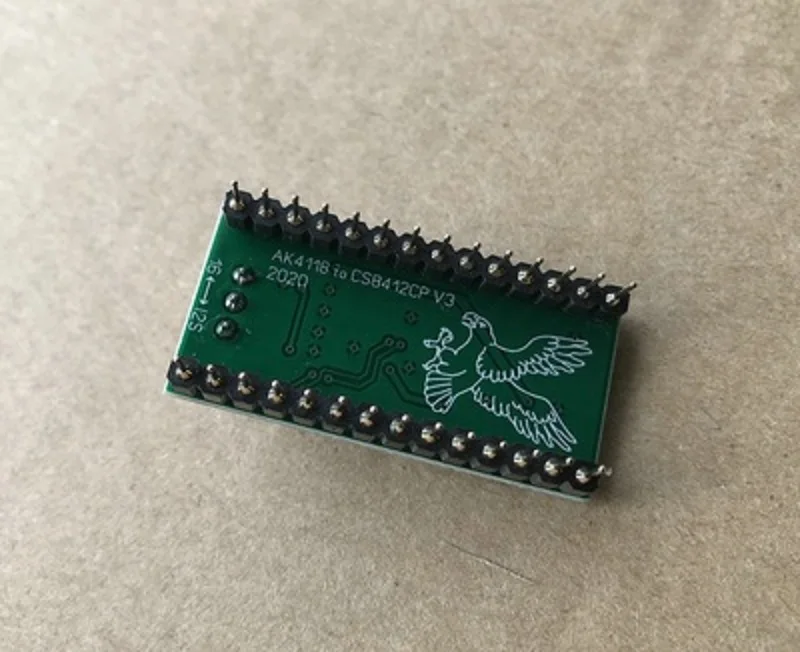

AK4118 до CS8412 (новое поступление PCB Тонущая Золотая версия)

*Мастер-часыMCLK-256fs

*Максимальная поддерживаемая частота дискретизации 192K

*Выходной формат может быть установлен в 2 наиболее часто используемых форматах путем вставки игл: 1,16 бит, msb-Во-первых, правильно оправдан, подходит для DF1700, SM5813 и т. Д. 2, I2S, подходит для TDA1541, saa7220, pcm1794 и т. Д.

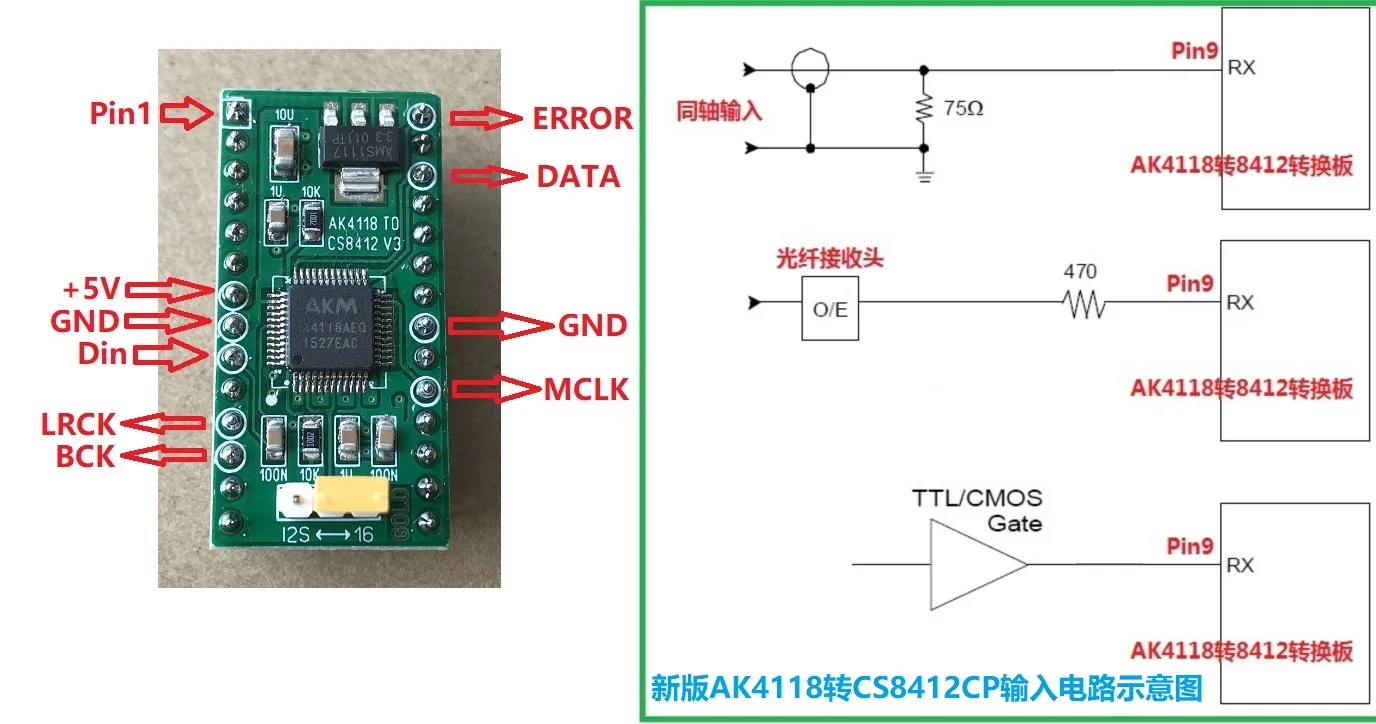

Новая версия диаграммы AK4118 до CS8412CP

WM8804 до CS8412

*Мастер-часыMCLK-256fs

*Максимальная поддерживаемая частота дискретизации 192K

*Формат вывода фиксируется как16 бит, MSB-first,right-figed, DF1700,SM5813,PCM1710U и т. Д.

Примечание: 1, 28 футов этой платы контролируются по ошибке. \ 2, подходит только для декодирования CS8412 в модернизированном аппаратном режиме и мастер-режиме. 3. Все отправленные платы гарантированно проверяются и используются в обычном режиме. Поскольку у всех разные уровни навыков или ошибки в работе, чип может быть поврежден, поэтому плата продается без каких-либо причин
