Последнее обновление: 25.03.2022

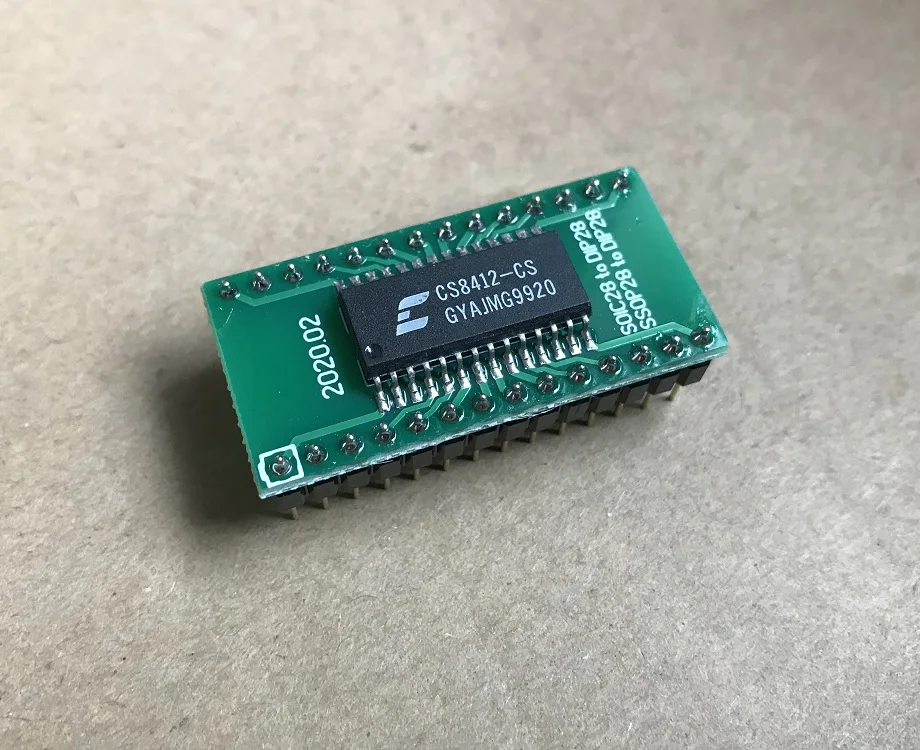

Инструмент обновления CS8412, легко достичь обновления CS8412... Разрешение и плотность звука значительно улучшаются по сравнению с CS8412. ..

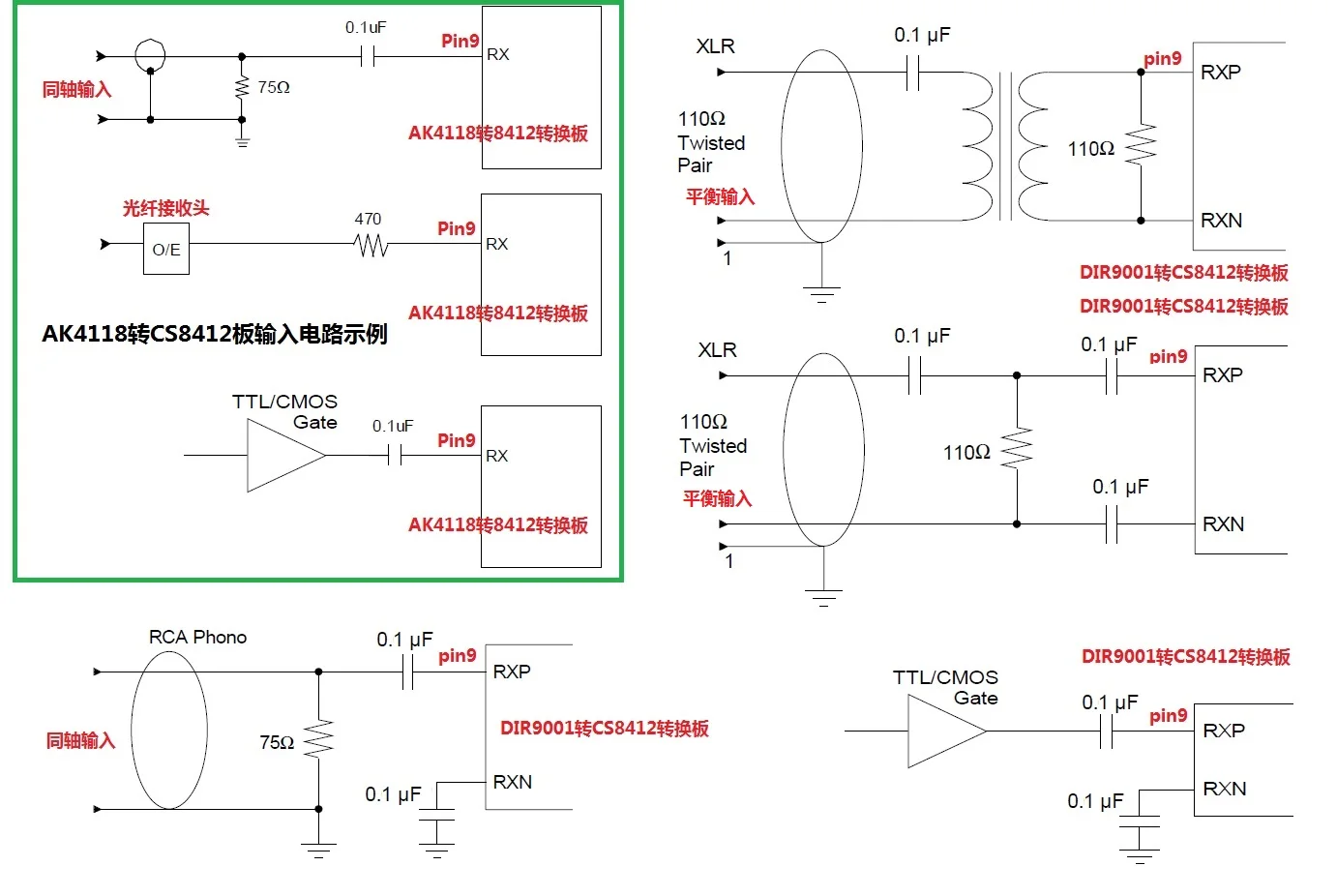

Ссылка на входной интерфейс показывает последнюю картинку, некоторые декодирующие платы не одинаковые, пожалуйста, модифицируйте самостоятельно... (Примечание: AK4118 и WM8804 имеют ту же схему интерфейса)

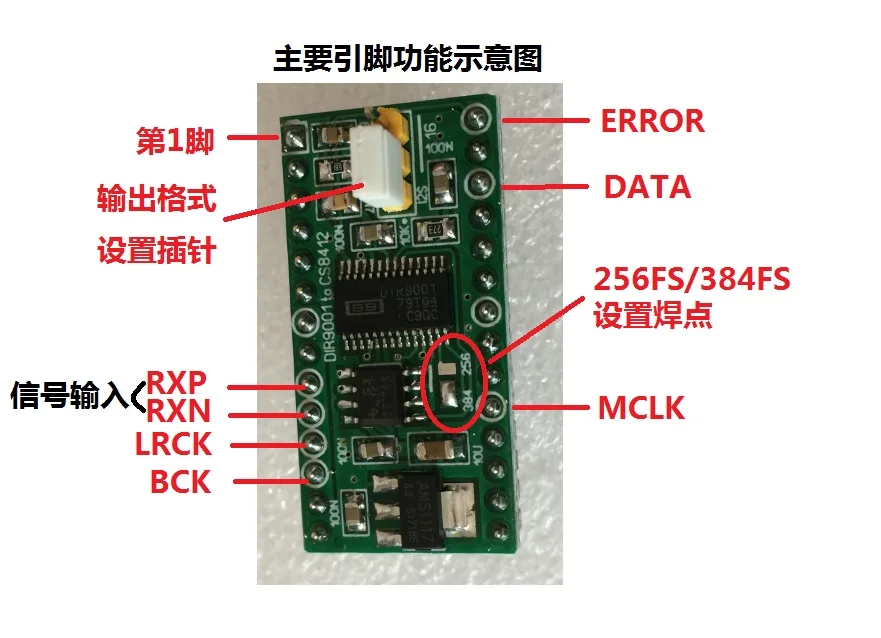

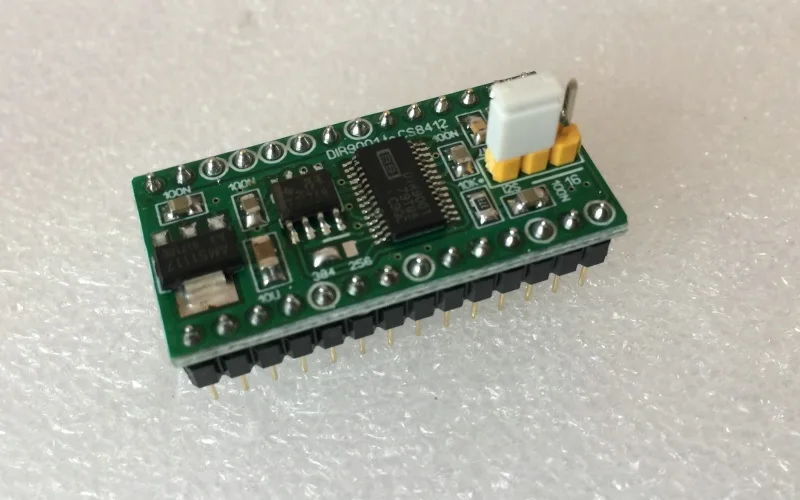

Включите DIR9001 CS8412:
* Мастер часы MCLK 256fs или 384fs (может быть установлен через паяльные соединения на борту)
* Поддерживает скорость выборки до 96K
* Выходной формат может быть установлен в 2 наиболее распространенных форматах с помощью ПИН-кода:
1,16 бит, MSB-First, Right-figed, DF1700, SM5813. ..
2, I2S, подходит для TDA1541, SAA7220, PCM1794 и т. Д.

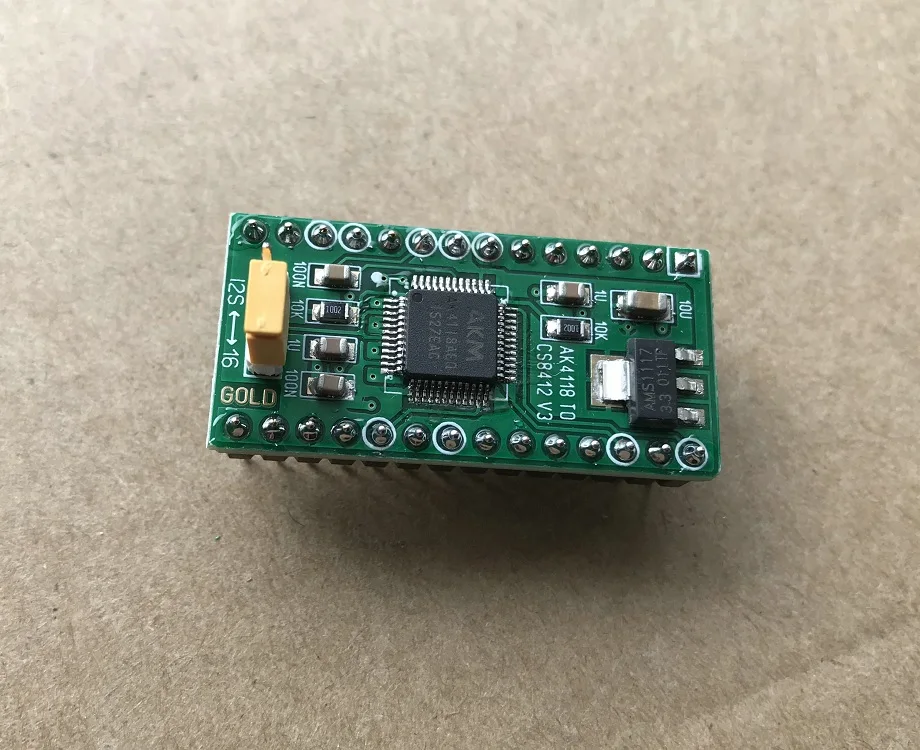

AK4118 до CS8412 :(новая версия Золотой версии PCB) старая версия изображения только для справки, доставка зависит от новой версии.
* Master clock MCLK-256fs
* Максимальная поддержка 192K частота дискретизации
* Выходной формат может быть установлен в 2 наиболее распространенных форматах с помощью ПИН-кода:
1,16 бит, MSB-First, Right-figed, DF1700, SM5813. ..
2, I2S, подходит для TDA1541, SAA7220, PCM1794 и т. Д.
Особое внимание:
1. Входной сигнал маленькой панели-9 контактов. При замене части платы декодера CS8412, пожалуйста, проверьте соответствие входной схемы.

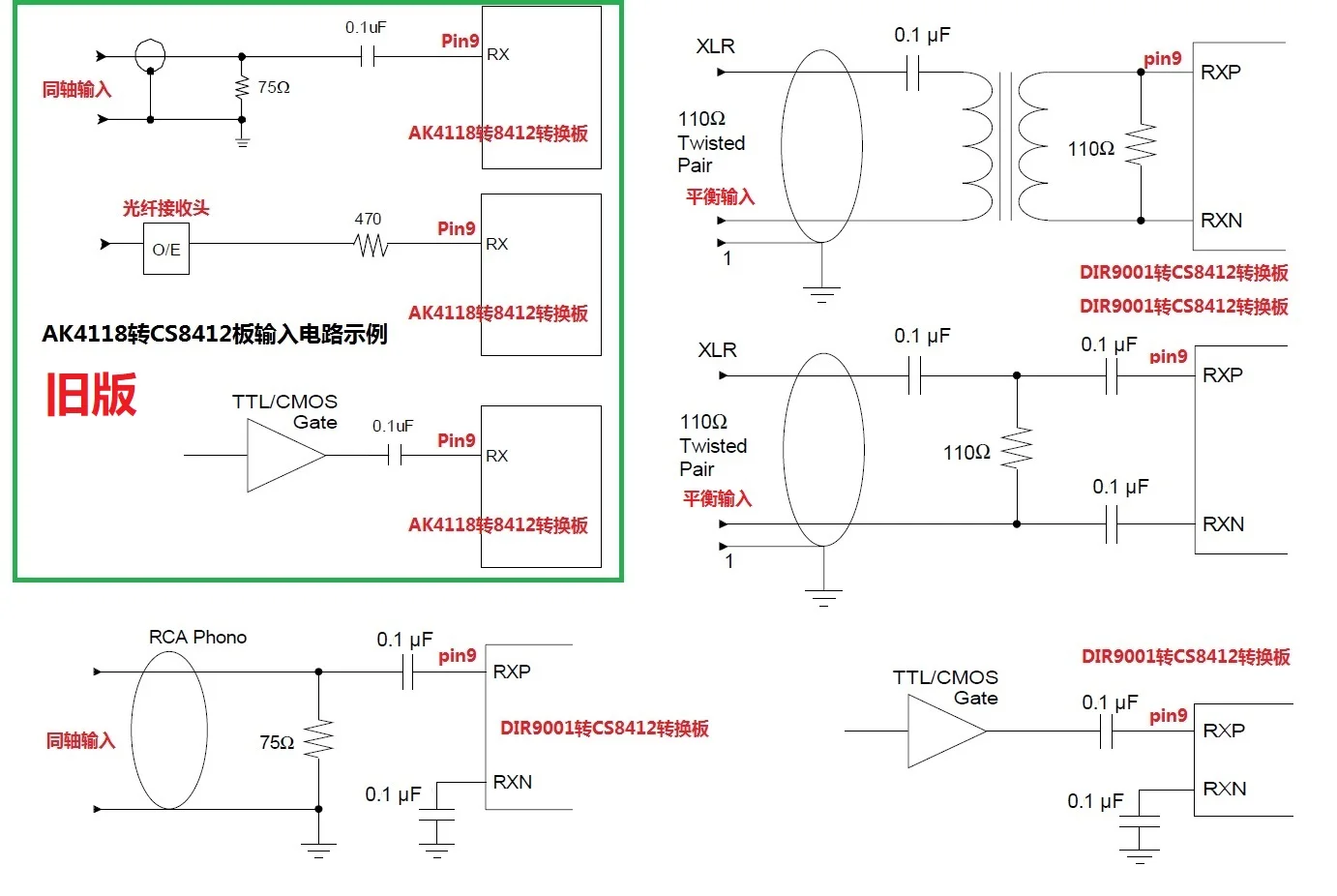

2. Если 9 и 10 штифтов платы частичного декодирования CS8412 напрямую соединены с цифровыми трансформаторами, В 9th pin-код старой версии AK4118 должен быть подключен в серии с изолированный постоянного тока мощностью 0,01 ~ 0.1U.

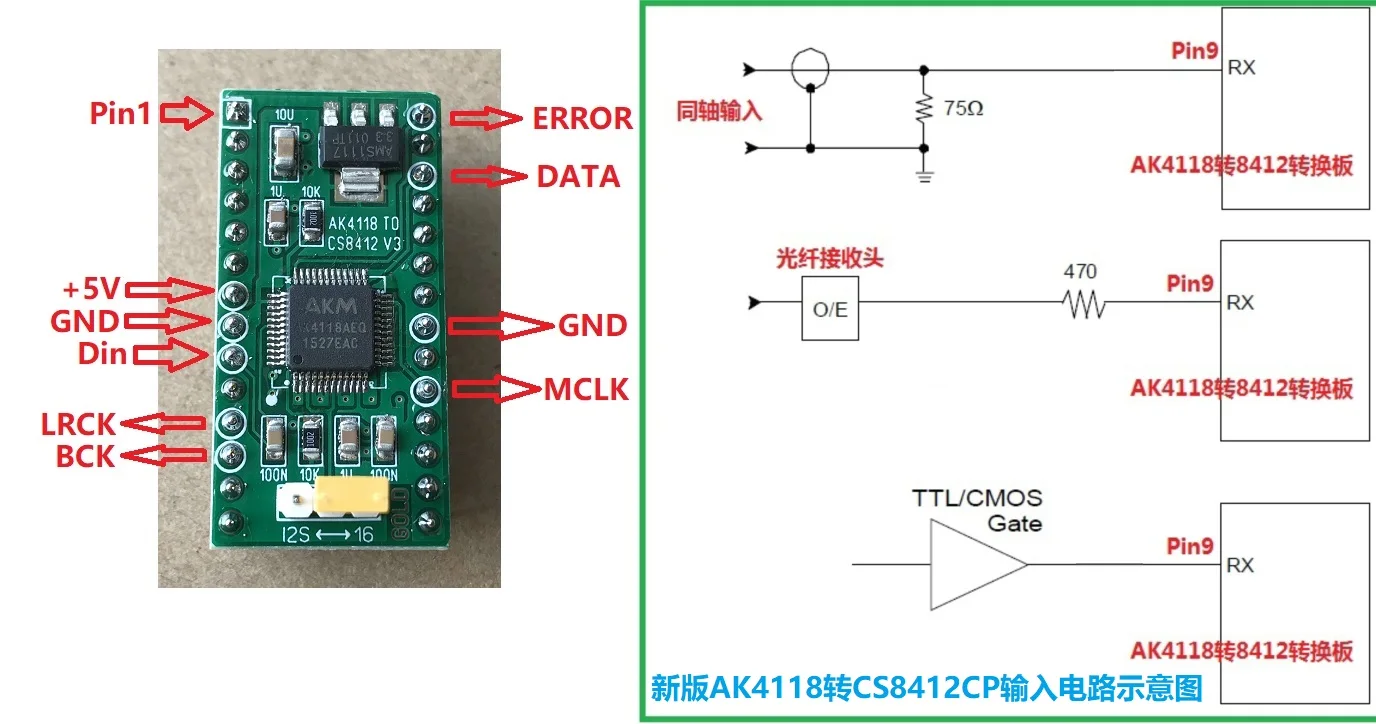

Схематическая схема нового AK4118 CS8412CP

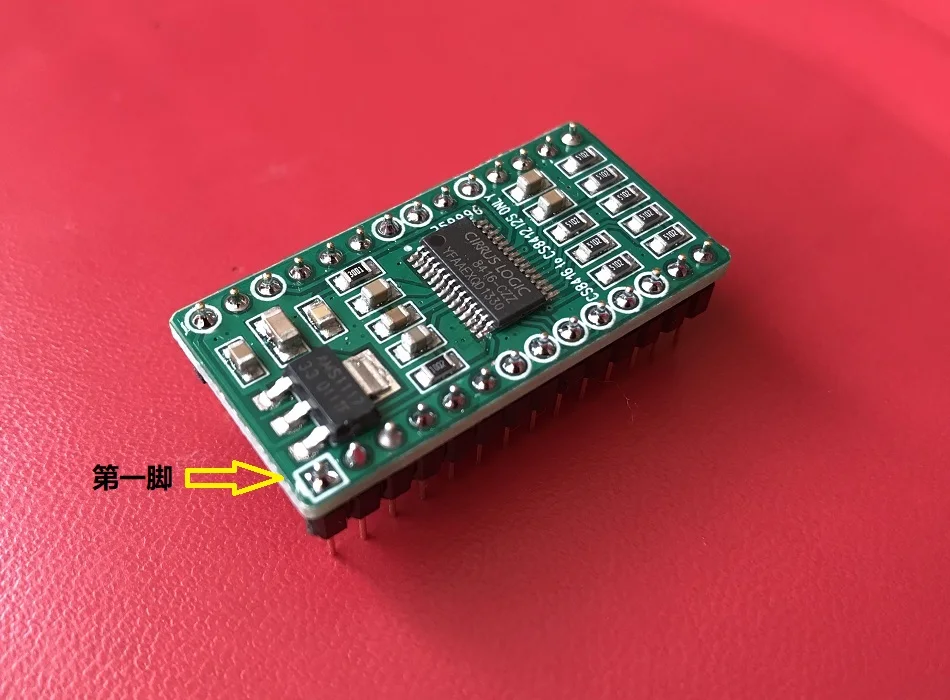

От CS8416 до CS8412:
* Master clock MCLK установлен на 256fs
* Выходной формат фиксируется на I2s
* Поддержка 44,1 K ~ 192K частота дискретизации
Теплые советы:
1. При получении сигнала частоты дискретизации 192K, основная частота выходного сигнала часов 256FS составляет до 49,152 МГц, пожалуйста, обратите внимание, поддерживает ли устройство позади вас... Если вам нужно изменить 128FS, пожалуйста, обратите внимание...
2. Плата декодера может быть легко обновлена до 192K /24 бит с нашей платой NOS вместо CS8412 + SM5813 / DF1700. ..
WM8804 до CS8412:
* Master clock MCLK-256fs
* Максимальная поддержка 192K частота дискретизации
* Формат вывода: 16 бит; MSB-First; Правосторонний; DF1700; SM5813; PCM1710U...
Примечание:
1. Pin 28 этой платы является контактом для контроля ошибок.
2, подходит только для обновления аппаратного режима, основной Режим декодирования CS8412.
3. Отправленные платы гарантированно проверяются и используются в обычном режиме.
