Высокая мощность 48 в 1000 Вт 1500 Вт бесщеточный контроллер двигателя постоянного тока 48В 50А bldc драйвер двигателя LKDBLS-02-H
Драйвер двигателя bldc iS небольшой драйвер питания самостоятельно разработан нашей компанией для сотрудничества с областью современного промышленного автоматического управления. В основном используется зарубежный высокопроизводительный чип драйвера blдавно, который имеет ряд преимуществ, таких как высокая интеграция, небольшой размер, идеальная защита, простая и четкая проводка, высокая надежность, И т. Д. Драйвер подходит для вождения небольших и средних блоков питания с номинальной мощностью ниже 1500 Вт. Драйвер использует новую технологию PWM, которая заставляет блдм работать с высокой скоростью, небольшой вибрацией, низким уровнем шума, хорошей стабильностью и высокой надежностью. Поддержка протокола связи Modbus и интерфейса RS485.
Характеристика продукта
Входной источник питания 24 В постоянного тока, входное напряжение 24 В, Максимальный непрерывный ток 75 а, максимальный ток 50 А, защита от пониженного напряжения 10 В постоянного тока 2, защита от перенапряжения 60 В постоянного тока 2, рекомендуемая мощность не более 1500 Вт. Рабочая температура 0 ~ + 45 ° C Температура хранения-20 ~ + 85 ° C Влажность при использовании и хранении <85% [без морозов] Структурный настенный тип коробки
Клеммное соединение
Нет.
Название терминала
Описание
1
COM
COM терминал
2
Ф/р
Терминал CW/CCW
3
EN
Терминал остановки/запуска
4
Бр
Тормозная клемма
5
SV
Терминал входного сигнала аналогии
6
PG
Выходной терминал скорости
7
Сигнализация
Выходной терминал сигнализации
8
+ 5В
+ 5ВВыходной терминал мощности
Сигнальный терминал Холла
Нет.
Имя
Описание
1
GND
Отрицательный Датчик Холла
2
Ха
Фазовый Датчик Холла
3
HB
Датчик Холла фаза B
4
HC
Датчик Холла с фазой
5
+ 5В
Датчик Холла положительный 11
Клемма подключения двигателя
Нет.
Имя
Описание
1
DC +
DC +
2
DC-
DC-
3
FG
Заземляющий провод
3
МА (U)
Фаза обмотки U (а)
4
MB(V)
Фаза обмотки V (B)
5
MC(W)
Фаза обмотки W (C)
Сигнал управления
Нет.
Название терминала
Описание
1
GND
Сигнальная земля
2
Ф/р
Терминал CW/CCW
3
EN
Терминал остановки/запуска
4
BK
Тормозная клемма
5
SV
Терминал входного сигнала аналогии
6
PG
Выходной терминал скорости
7
ALM
Выходной терминал сигнализации
8
+ 5В
+5VВыходной терминал мощности
GND:Сигнальная земля
Ф/р:Прямой и обратный контроль, реверс при подключении к GND, вперед, если не подключен, выключите EN при переключении между прямым и обратным.
EN:Включение управления: подключение к земле, поворот двигателя (онлайн-состояние), EN не подключено, двигатель не поворачивается (автономное состояние).
BK: Управление тормозом: когда он не заземлен и работает нормально, когда он заземлен, двигатель электрически тормозит. Когда инерция нагрузки большая, следует использовать режим сигнала ширины импульса, управлять тормозом, регулируя амплитуду ширины импульса.
SV:ADJ: Затухание внешней скорости: может быть затухано от 0 до 100%, когда команда внешней скорости подключена к 6,25 в, потенциометр можно использовать для проверки скорости двигателя.
PG: импульсный выход скорости двигателя: Когда пара полюсов P, импульсы 6P на оборот (вход с открытым коллектором).
ALM: сигнал тревоги: когда цепь находится в состоянии тревоги, выход низкий (выход открытого коллектора).
+ 5 В:Выходное напряжение с регулировкой скорости, потенциометр можно постоянно регулировать на SV и GND.
Переключатель кода набора:Отрегулируйте Усиление скорости двигателя и диапазон скорости от 0 до 100%.

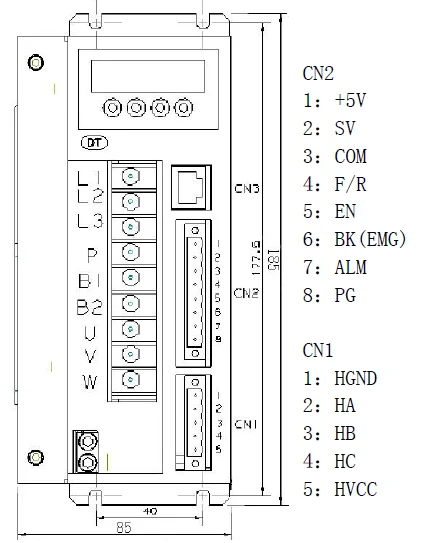

Схема подключения двигателя и драйвера
Спецификация и описание
Регулятор скорости и тока с двойной петлей
Высокая производительность, низкая цена
20 кГцЧастота измельчителя
Электрическая остановка для обеспечения быстрого действия двигателя
Магнитола с перегрузкой больше 2, вращающий момент всегда может достичь максимума на низкой скорости
Предоставление OVP, LVP, OCP, OTP, незаконного сигнала horal и другой сигнализации о неисправности
P00X:Рабочий параметр
Код функции
Название функции
Диапазон настроек
Блок
Значение по умолчанию
Смена
P000
Режим управления
00 режим внешнего порта
18 режимов управления панелью
00 Внешний порт мод
P001
Пара полюсов
1 ~ 255
Пары
2
⭕
P002
Номинальная скорость
1 ~ 65535 (эффективный режим внешнего порта)
RPM
3000
⭕
P003
Режим отображения
00: отображение скорости
00
⭕
P004
Пусковой момент
1 ~ 255
16
⭕
P005
Начальная скорость с датчиком запуска
1 ~ 255
04
⭕
P006
Время ускорения
1 ~ 255
0,1 S
0
⭕
P007
Время замедления
1 ~ 255
0,1 S
0
⭕
P008
Настройка тока
1 ~ 255
44
P009
Настройка температурного сигнала
1 ~ 255
34
P010
Настройка скорости панели
1 ~ 65535 эффективен только режим внешнего порта
RPM
2000
P011
Тормозная сила
0-1023
1023
P012
Адрес сайта
0 ~ 250
1
P013
Reserved
P014
Параметр регулировки тока
0-FF
Шестнадцатеричный
3A
P015
Резерв
P016
Резерв
