Характеристика продукта
1. Характеристика системы:
Вход Напряжение: AC180-250VAC В переменного тока, 50/60 Гц,
Непрерывный выходной ток: 15А, подходит для бесщеточных двигателей менее 3000 Вт
Макс. Выходной ток: 30A,
Работая temp. : 0 ~ + 45 °C
Температура хранения:-20 ~ + 85 °C
Влажность работы и хранения: <85% отсутствие глазури
Структура: настенный тип коробки
Измерение:L180 x W80 x H190mm
2. Основные характеристики
Вентилятор охлаждения: радиатор
Управление терминалы:Изоляции
Защита:Перегрузка, перегрев, превышение скорости, перенапряжение, потеря напряжения вызовет аномалию питания.
Панель:6 цифр светодиодный дисплей, 4 цифры по ценам от производителя функцией клавиатуры
Терминал питания и моторный терминал
Нет.
Имя терминала
Сигнал
Функция
1
L1(L)(R)
Вход питания основной цепи
Входное напряжение основной цепи AC220V 50 Гц, подключение L1 и L2 при использовании однофазного напряжения 220 В
2
L2(N)(S)
3
L3(T)
4
P
Высоковольтный терминал автобусной линии постоянного тока
Автобусный терминал постоянного тока в драйвере, номинальная мощность 315 в
5
B1
Внутренний тормозной сопротивления
При использовании сопротивления внутреннего тормоза, короткого замыкания B1 и B2, когда мощность недостаточно, необходимо использовать Сопротивление внешнего тормоза, сломать B1 и B2, подключить Сопротивление внешнего тормоза с P и B2
6
B2
Внешние тормозные сопротивления
7
U (мА)
Выход
Клеммы двигателя должны быть соединены с U,V,W one-to- one. Внимание: Не повернуть мотор обменом 3 фазы терминалы, это совершенно разных с асинхронный двигатель
8
V (Мб)
9
W(MC)
PE
Защита
Способ выпуска поставляется для защиты двигателя и привода при утечке тока

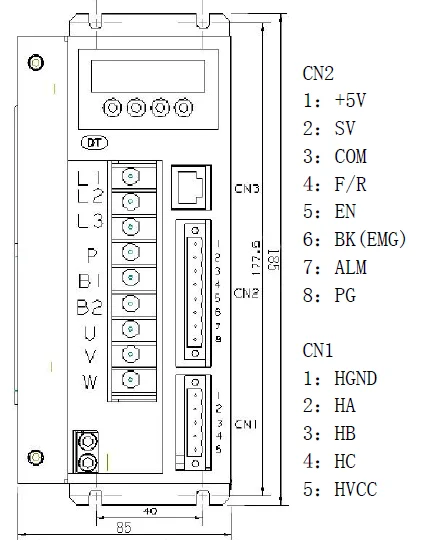

Размер: L180 * W85 * h190мм
Электропроводка
ParАМетров установки
3,1 параметры P1
Функция имя
Нет.
Диапазона значений
Значение по умолчанию
Функция Параметры
Дисплей опционально
P1 。 0
0-9 (США);
0
0. Дисплей реальная скорость
1. Отображение напряжения постоянного тока основной цепи
2. Отображение внешнего аналогового входа
3. Отображение тока двигателя
4. Отображение внутренней скорости программы
5. U фазовый ток
6. V фазовый ток
7. W фазовый ток
8. Коэффициент заполнения
9. Сохранить
Внутренний Бег скорости
P1 。 1
0 ~ 9999
2000
При выборе внутренней скорости данные будут определять скорость двигателя (просмотр P1. 2)
Выберите источник сигнала скорости
P1 。 2
0 ~ 2
-1 шт.
0: Внутренняя скорость инструкции (tP1[0]-это внутренняя скорость, когда двигатель работает, MUP до скорости, MDOWN для уменьшения скорости)
1: аналоговый вход внешнего терминала, используя SV сигнал 7 pin CN2 в качестве скорости двигателя.
2: Коммуникационный контроль заказа
Настройка направления
P1 。 3
0 ~ 1
0
0: CW
1: против часовой стрелки
Выберите источник сигнала start-stop
P1 。 4
0 ~ 2
-1 шт.
0: Кнопка Ручного Управления (ENT is start-stop, SET is reverse motor, +/-для увеличения и уменьшения скорости)
1: внешний терминал управления: использование 4pin сигнала CN2 для запуска и остановки двигателя
2: Коммуникационный контроль заказа
Полюс пары детских хлопковых утепленных колготок на двигатель
P1 。 5
0 ~ 99
2
Внимание: полюсные пары = полюс/2
Местоположение драйвера
P1 。 6
0 ~ 255
0
Расположение водителя при использовании связи для управления двигателем
Скорость коэффициент масштабирования
P1 。 7
0 ~ 99999
1520
Коэффициент масштабирования используется для ПИД-контроля скорости (KP)
Скорость интеграции фактор
P1 。 8
0 ~ 99999
320
Интегрирующий фактор для управления скоростью PID (KI)
Ускоренная скорость
P1 。 9
1 ~ 60000
6000
Параметры прямо пропорциональны ускоренной скорости, реальная ускоренная скорость основана на загрузке двигателя
Замедление скорости
P1 。 10
1 ~ 60000
6000
Номинальная частота вращения установка
P1 。 11
0 ~ 99999
3000
Скорость, соответствующая максимальному аналоговому входу (единица измерения: об/мин)
Аналоговые входные зона нечувствительности
P1 。 12
0 ~ 3300
100
Функция используется для установки входного напряжения, когда скорость двигателя 0 (единица измерения: мВ)
Ручная работа для регулировки эквивалентной скорости
P1 。 13
1 ~ 999
-1 шт.
Используйте нижнюю часть для изменения эквивалента скорости под внутренним типом скорости (скорость изменена на Одно нажатие)
Восстановить параметры по умолчанию
P1 。 14
0 ~ 1
0
Установите 1, затем прекратите настройки, снова подключите питание, все параметры восстановятся до значения по умолчанию.
Характеристики этой серии используются для самостоятельной настройки некоторых функций клиентов, их можно настроить в соответствии с различными требованиями клиентов. Они являются функциональными, не имеют отношения к основным характеристикам драйвера
