Высокая мощность 48 в 1000 Вт 1500 Вт бесщеточный контроллер двигателя постоянного тока 48В 50А bldc драйвер двигателя LKDBLS-02-H
ВBldc мотор драйвер iS небольшой Мощный драйвер, независимо разработанный нашей компанией для сотрудничества с области современного промышленного автоматического управления. В основном используется импортный высокопроизводительный чип драйвера BLDCM специального назначения, который имеет ряд преимуществ, таких как высокая интеграция, малый размер, идеальная защита, простая и прозрачная проводка, высокая надежность, И т. д. Драйвер подходит для вождения малого и среднего размера BLDCM с номинальной мощностью ниже 1500 Вт. Драйвер использует новую технологию PWM, которая делает BLDCM работать с высокой скоростью, небольшой вибрацией, низким уровнем шума, хорошей стабильностью и высокой надежностью. Поддержка протокола связи Modbus и интерфейса RS485.
Характеристика продукта
Вход источника питания 24vdc-48vdc, Вход 24В напряжения, максимальный ток 75A, максимальный ток 50A, защита от недостаточного напряжения 10VDC 2, защита от перенапряжения 60VDC 2, рекомендуемая мощность не более 1500 Вт. Рабочая температура 0 ~ + 45 ° C Температура хранения-20 ~ + 85 ° C Влажность использования и хранения <85% [отсутствие Морозов] Структурный настенный тип коробки
Подключения терминала
Нет.
Имя терминала
Описание продукта:
-1 шт.
COM
Com-терминале
2
F/R
С заглушкой по часовой стрелке против часовой стрелки терминал
3
RU
Стоп/старт терминал
4
BR
Стоп-сигнал терминал
5
SV
Аналогии входного сигнала терминал
6
PG
Скорость выходной терминал
7
Сигнализация
Сигнализация выходной терминал
8
+ 5В
+ 5ВВыходная мощность терминал
Сигнал Холла терминал
Нет.
Название
Описание продукта:
-1 шт.
GND
Датчик Холла отрицательный
2
HA
Датчик Холла фазы
3
HB
Датчик Холла B фаза
4
HC
Датчик Холла с фазы
5
+ 5В
Датчик Холла положительный 11
Мотор Соединительный терминал
Нет.
Название
Описание продукта:
-1 шт.
DC +
DC +
2
(Dc-ac)
(Dc-ac)
3
FG
Провод заземления
3
MA(U)
Фаза обмотки U (а)
4
МБ (V)
Фаза обмотки V (B)
5
MC(W)
Фаза обмотки W (C)
Управление сигнала
Нет.
Имя терминала
Описание продукта:
-1 шт.
GND
Заземления сигнала
2
F/R
С заглушкой по часовой стрелке против часовой стрелки терминал
3
RU
Стоп/старт терминал
4
BK
Стоп-сигнал терминал
5
SV
Аналогии входного сигнала терминал
6
PG
Скорость выходной терминал
7
ALM
Сигнализация выходной терминал
8
+ 5В
+5VВыходная мощность терминал
Заземление:Заземления сигнала
Ф/р:Управление вперед и назад, обратное при подключении к GND, вперед, если не подключено, выключите EN при переключении между вперед и назад.
EN:Включение управления: EN подключение к земле, поворот двигателя (онлайн состояние), EN не подключено, двигатель не поворачивается (автономное состояние).
BK: Управление тормозом: когда он не заземлен и работает нормально, когда он заземлен, двигатель электрически заторможен. Когда инерция нагрузки большая, следует использовать режим сигнала ширины импульса, Управляйте тормозом, регулируя амплитуду ширины импульса.
SV:ADJ: ослабление внешней скорости: может быть ослаблено от 0 ~ 100%, когда внешняя команда скорости подключена к 6,25 в, потенциометр может использоваться для скорости и тестирования двигателя.
PG: импульсный выход скорости двигателя: Когда пара полюсов P, импульсы 6P за оборот (вход открытого коллектора).
ALM: сигнал тревоги: когда цепь находится в состоянии тревоги, выход низкий (выход открытого коллектора).
+ 5V:Выходное напряжение регулирования скорости, потенциометр может непрерывно регулироваться на SV и GND.
Код набора переключатель:Регулировка коэффициента усиления скорости двигателя и диапазона скорости от 0 до 100%.

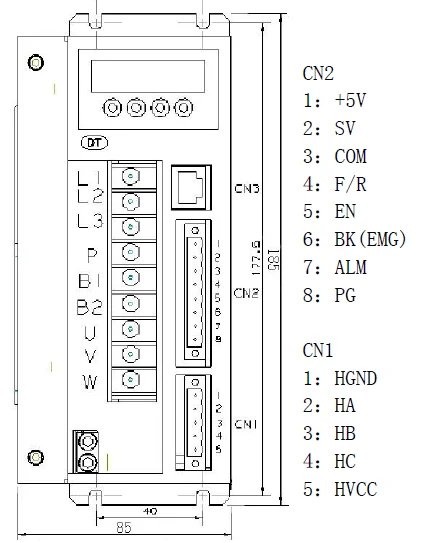

Схема подключения двигателя и драйвера
Параметры и описание
PID регулятор скорости и тока
Высокая производительность, низкая цена
20 кГцИзмельчитель частоты
Электрическая остановка для обеспечения быстрого действия двигателя
При большой нагрузке Радио 2, крутящий момент всегда может достигать максимальной низкой скорости
Обеспечить OVP, LVP, OCP, OTP, незаконный horal сигнал и другие неисправности
P00Д х Ш х В):Рабочий параметр
Функция код
Функция имя
Диапазон настройки
Блок
Значение по умолчанию
Изменение
P000
Управление режим
00 Внешний порт режим
18 Панель режим управления
00 Внешний порт mod
P001
Пара Полюс
1 ~ 255
Пар
2
⭕
P002
Номинальная Скорость
1 ~ 65535 (эффективный режим внешнего порта)
Об/мин
3000
⭕
P003
Дисплей режим
00: скорость дисплей
00
⭕
P004
Пусковой крутящий момент
1 ~ 255
16
⭕
P005
Начальная скорость w/o датчик запуска
1 ~ 255
04
⭕
P006
Времени разгона
1 ~ 255
0,1 S
0
⭕
P007
Замедления
1 ~ 255
0,1 S
0
⭕
P008
Регулировка тока
1 ~ 255
44
P009
Температура настройки будильника
1 ~ 255
34
P010
Панель настройка скорости
1 ~ 65535 только внешний порт эффективный режим
Об/мин
2000
P011
Тормозное усилие
0-1023
1023
P012
Адрес сайта
0 ~ 250
-1 шт.
P013
Защищены
P014
В настоящее время Настройка параметров
0-FF
Шестнадцатеричной
3A
P015
Оставляем за собой
P016
Оставляем за собой
