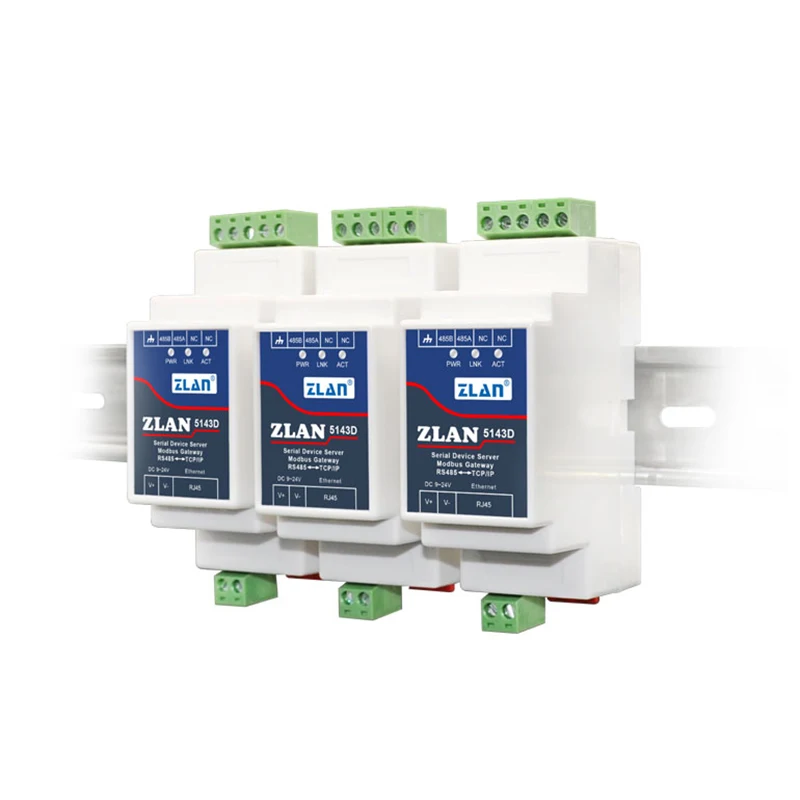

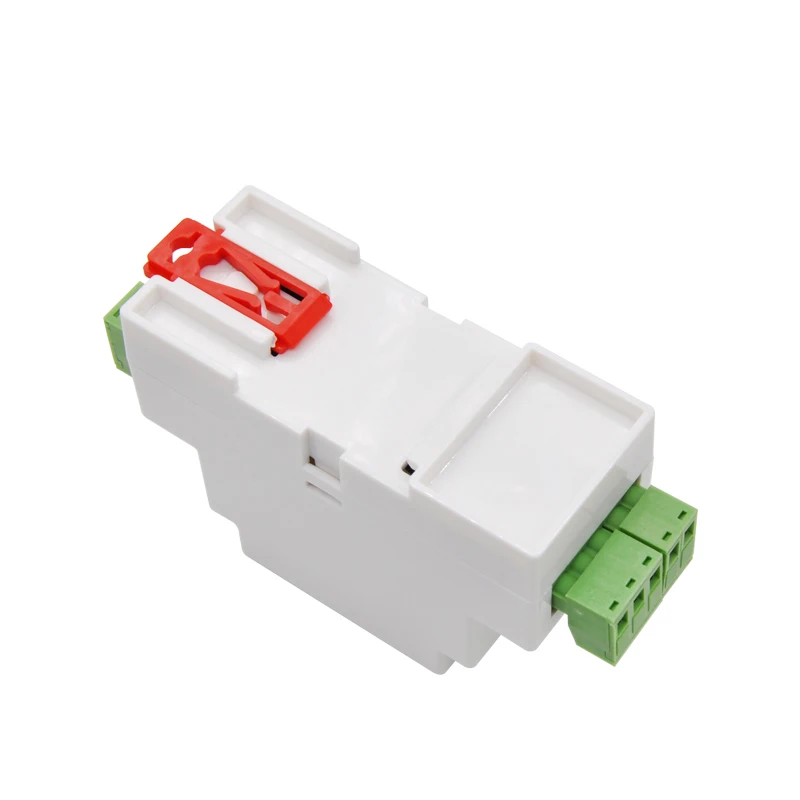

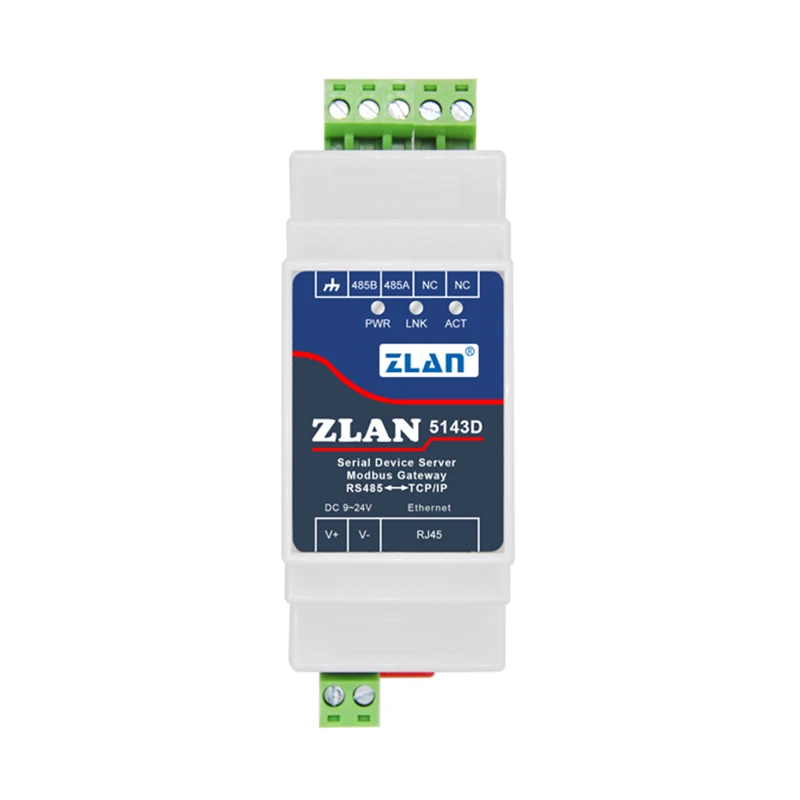

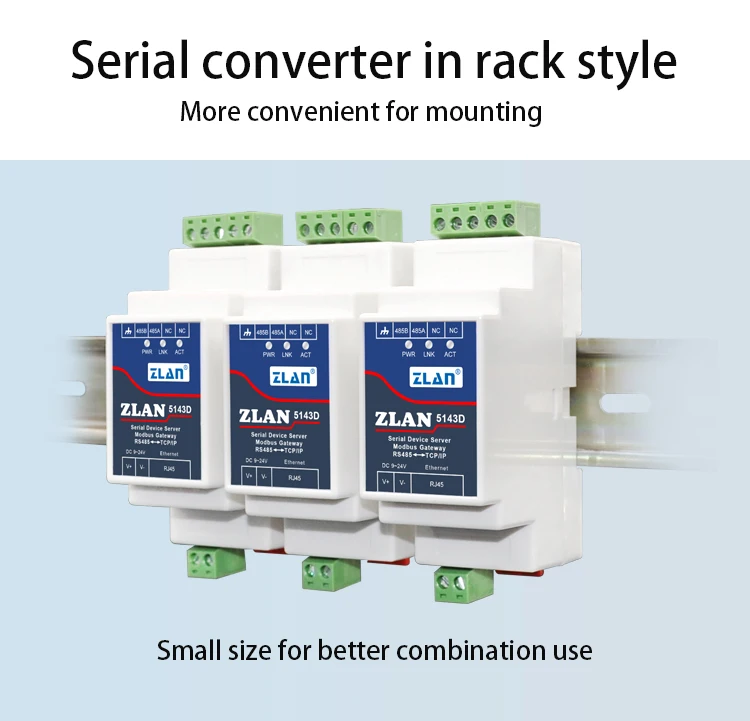

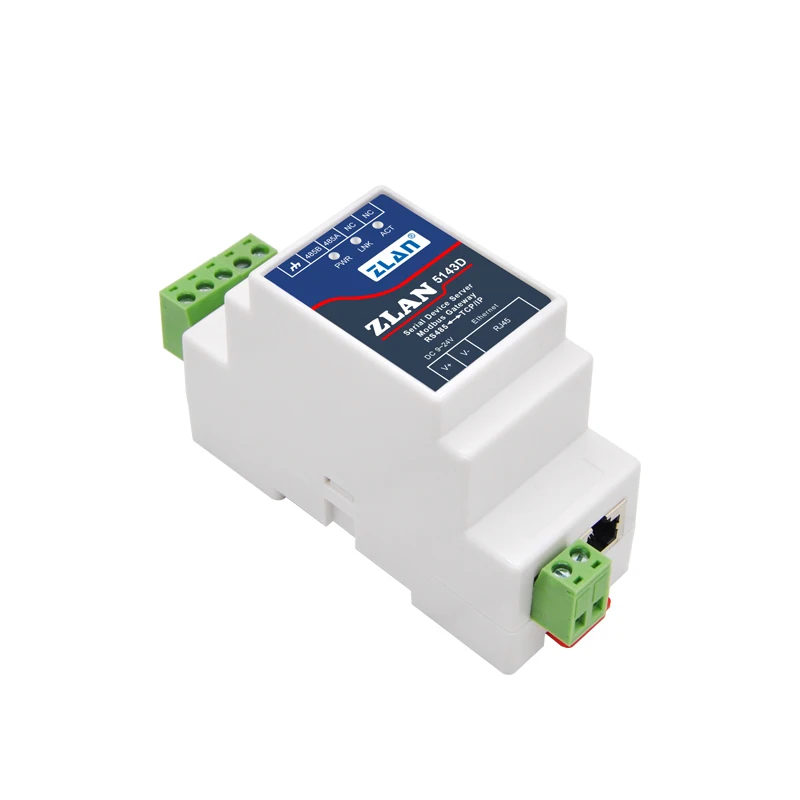

DIN-рейка RS485 последовательный порт к Ethernet конвертеру серверное устройство ZLAN5143D порт поддержки Modbus RTU к TCP

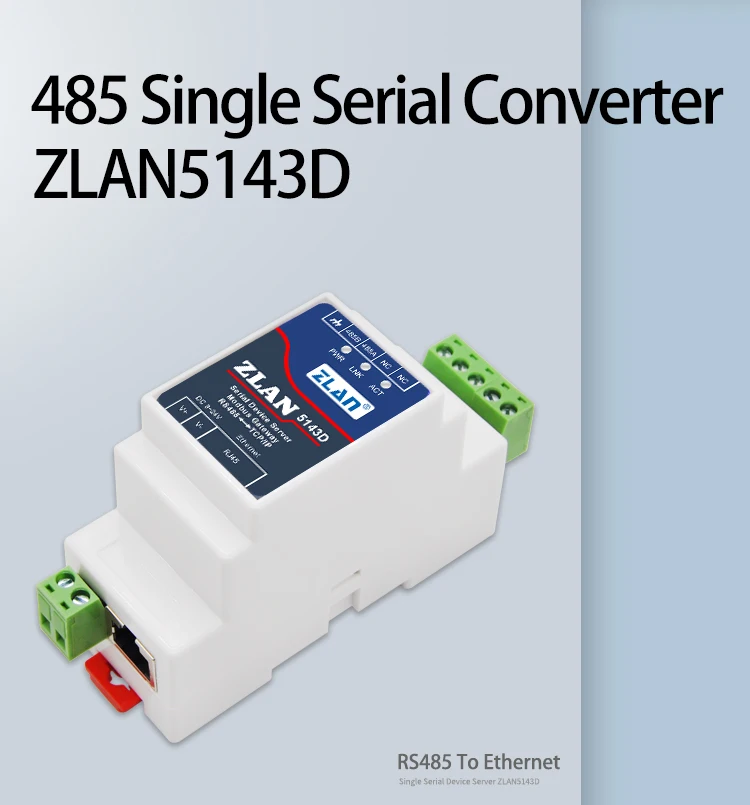

ZLAN5143D RS485 к Ethernet RJ45 конвертер Modbus RTU TCP шлюз конвертер скорость передачи данных многохост последовательный сервер устройств

ZLAN5143D может осуществить прозрачную передачу данных между RS485 и TCP/IP, легко сделать серийные устройства подключенными к Ethernet и Интернету, достигая модернизации сети для последовательных устройств. Поддержка полной дуплексной и бесперебойной связи порта RS485; RS485 встроены с защитой от молнии; RS485 может использоваться одновременно без выключателя. Поддержка DHCP, DNS. Поддержка виртуального последовательного порта, оригинальное последовательное программное обеспечение ПК не требует каких-либо модификаций.

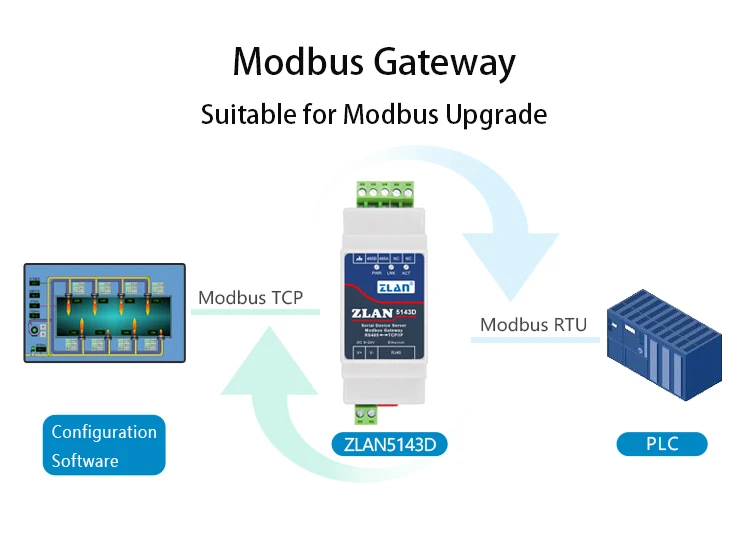

ZLAN5143D имеет функцию преобразования Modbus TCP в Modbus RTU, и подробное использование см. <Руководство пользователя Modbus Gateway>.

1) один последовательный порт: RS485

2) Режим промышленного источника питания: он может поставить 9 ~ 24 В широкий диапазон напряжения.

3) Использование TCP/IP стека протоколов с независимой интеллектуальной собственностью, стабильной и надежной.

4) Богатый индикатор, легко отлаживать. Он имеет 100 м-звено, светлый, чтобы указать кабельное соединение, звено, светлый, указывает на создание TCP соединений, и последовательный порт к TCP, TCP к последовательному порту имеет один индикатор, удобно обнаруживать, не был ли это главный компьютер отправлен данные или рабочий компьютер не ответил.

Особенности

1) поддержка полного дуплекса, высокая скорость преобразования и отсутствие потери пакета.

ZLAN5143D-это первый тип полнодуплексного, непрерывного и недорогого серийного сервера в промышленности. Он поддерживает одновременную конвертацию между Ethernet и серией с большим объемом данных без паузы, а также без потери данных.

2) Высокая эффективность затрат.

ZLAN5143D разработан по концепции интенсификации, после обеспечения стабильности. Это требует затрат на модернизацию сетей в графе

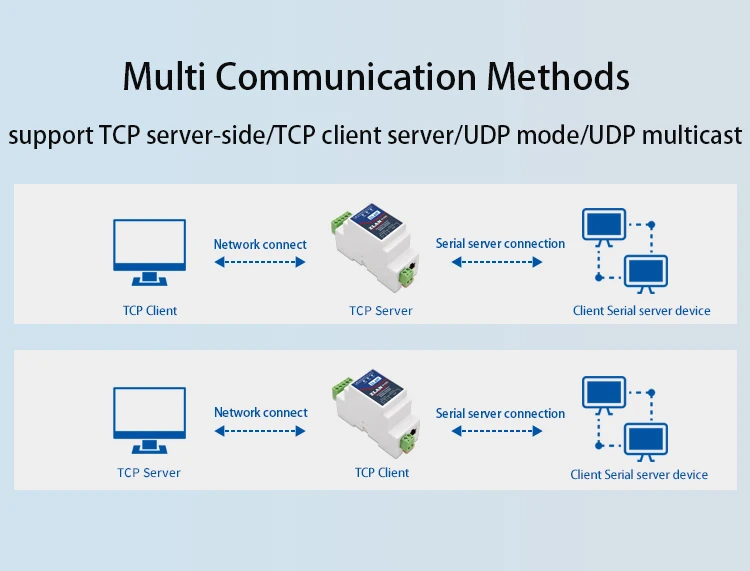

3) Поддержка TCP сервера, TCP клиента, UDP модели, UDP многоадресной передачи.

4) поддерживает скорость передачи данных 1200 ~ 115200bps, размер данных 5 ~ 9 бит, четкость нет, нечетность, четкость, метка, пространство.

6) свободно оснащен нашим Windows Virtual Serial & Device Control Tool ZLVirCom. Он поддерживает виртуальный сериал и может выполнять поиск по ZLAN5143D с помощью одного ключа или модифицировать параметры.

7) предоставление библиотеки управления устройствами (библиотека Windows DLL). Пользователю удобно разрабатывать программы с VC, VB, Delphi, C + + Builder. Используйте функцию r только для чтения или записи, чтобы общаться с ZLAN5143D.

8) инновационный метод отключения, независимо от того, работает ли ZLAN5143D в режиме TCP сервера или режиме TCP клиент, он может автоматически восстанавливать соединение после поломки сети, чтобы обеспечить доступность данных в реальном времени.

9) благодаря встроенному веб-серверу его параметры могут быть изменены веб-браузером.

10) Поддержка DHCP, простое управление IP и решение проблемы слияния IP.

11) Поддержка DNS. Он удовлетворяет потребности сервера данных доступа через доменное имя.

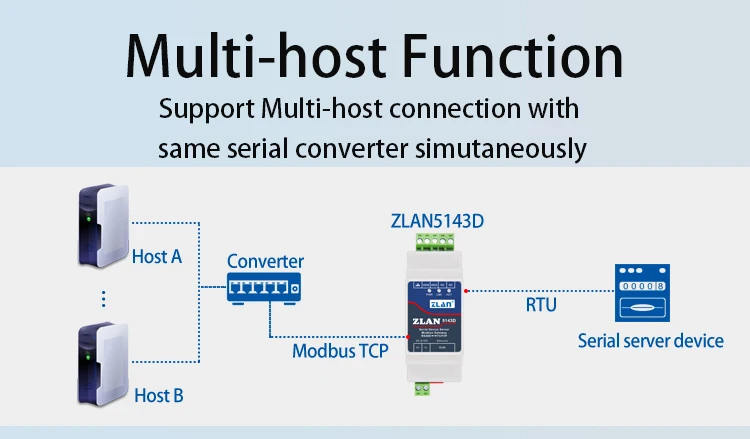

12) Поддержка 100 TCP соединений связываются с сетевыми модулями одновременно.

13) как Клиент TCP, можно подключить к 7 IP-адресам назначения.

14) гибкий набор данных. Он выполняет все виды требований к серийной рамке данных.

15) режим UDP поддерживает режим динамического адреса назначения. Это помогает для многопользовательского манге одного серийного сервера.

17) Поддержка поиска серийных серверов и изменения параметров через Интернет удаленно

18) поддержка параметров модификации защиты, предотвращение изменения в результате аварии. Поддержка работы с параметрами по умолчанию.

19) Встроенный 2 кВ Электрический плюс защита в RJ45.

20) высокая защита электромагнитных помех.

Рисунок

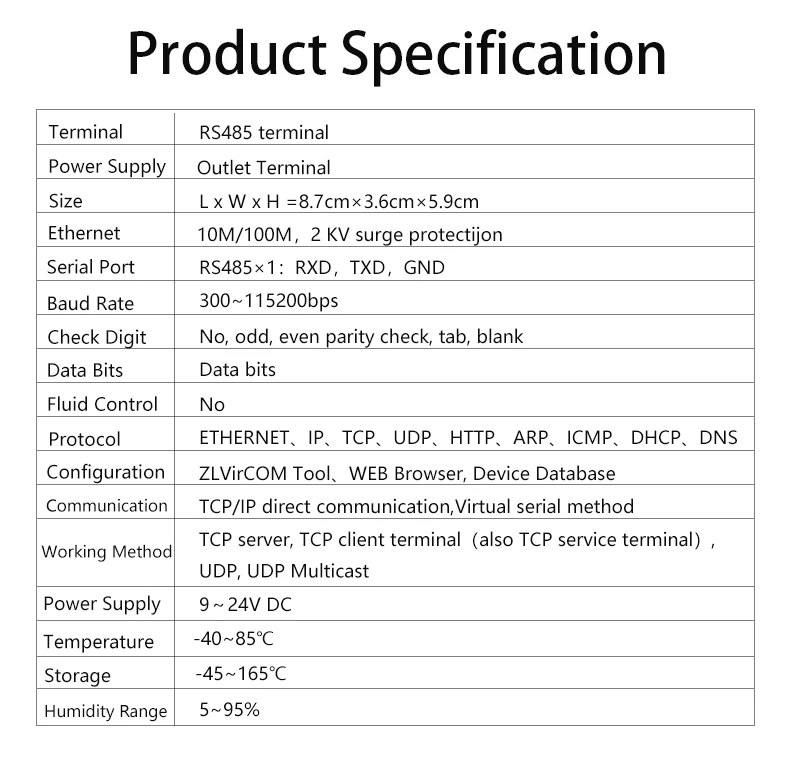

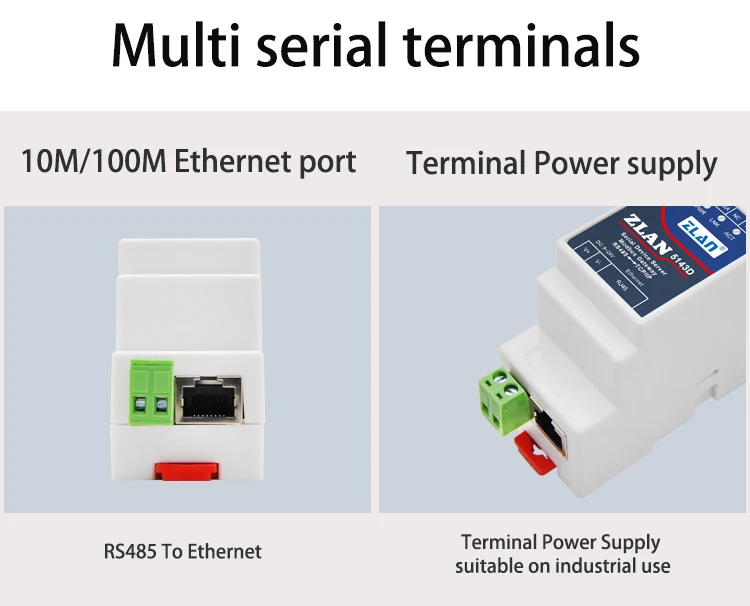

Интерфейс:

2 контактный терминал для RS485

Размер:

Д х Ш х В = 8,7 см x 3,6 см x 5,9 см

Интерфейс связи

Ethernet:

10 м/100 м, 2 кВ электрическая плюс защита

Серийный

RS485 x 1:RXD,TXD,GND

Серийные параметры

Скорость передачи данных:

300 ~ 115200bps

Паритет:

Нет, нечетный, ровный, знак, пространство

Размер данных:

5 ~ 9

Управление потоком:

Нет

Программное обеспечение

Протокол:

ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, Modbus TCP

Метод настройки:

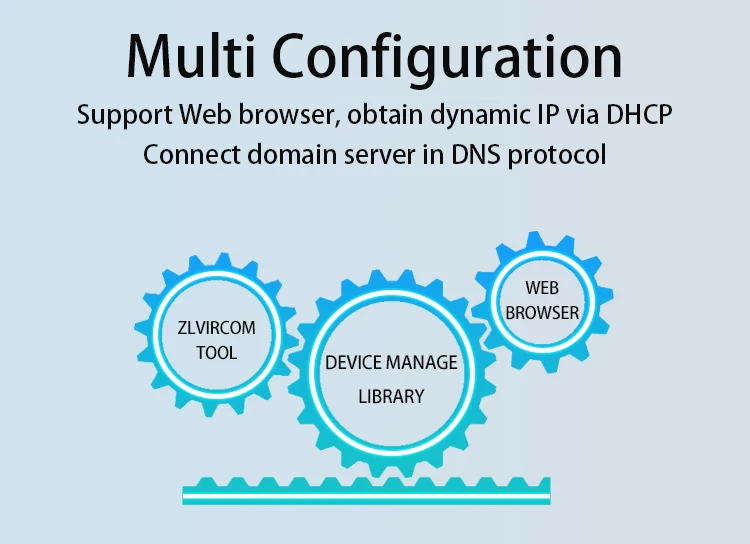

Modbus TCP , ZLVirCom, веб-браузер, библиотека управления устройствами

Метод чистой связи:

Розетка, виртуальный сериал, библиотека управления устройствами

Режим работы

TCP сервер, TCP клиент, UDP

Мощность

Мощность:

9 ~ 24 В постоянного тока.

Защита окружающей среды

Температура бега:

-40 ~ 85 ℃

Температура хранения:

-40 ~ 120 ℃

Влажность:

5 ~ 95% относительной влажности
