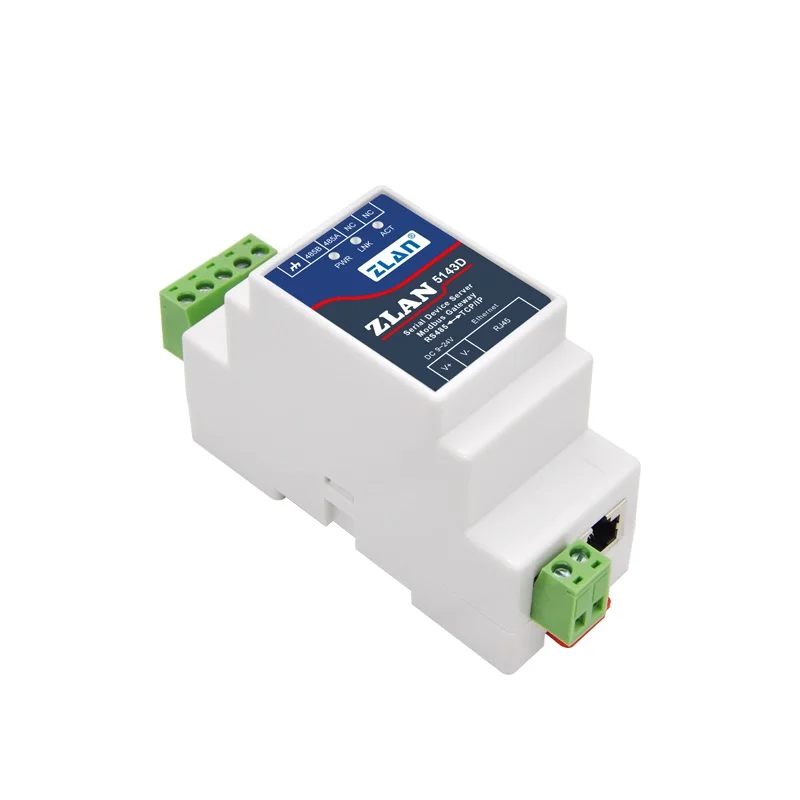

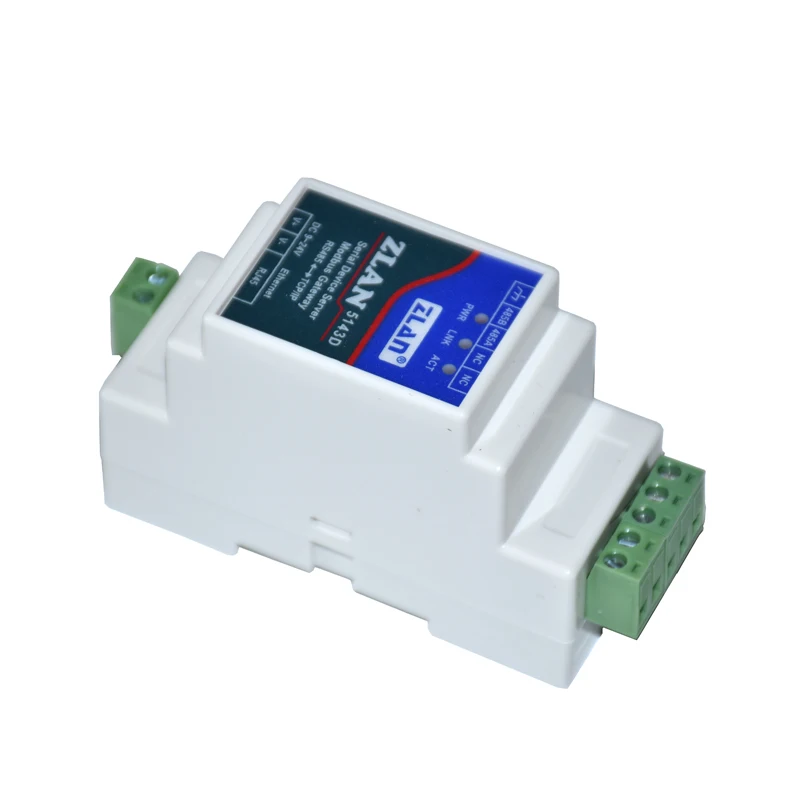

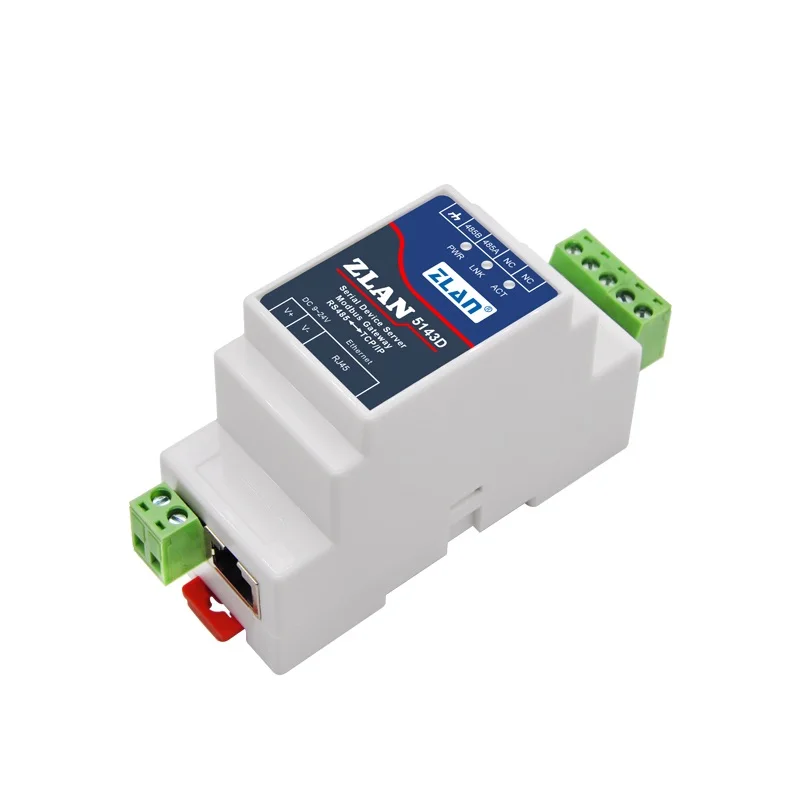

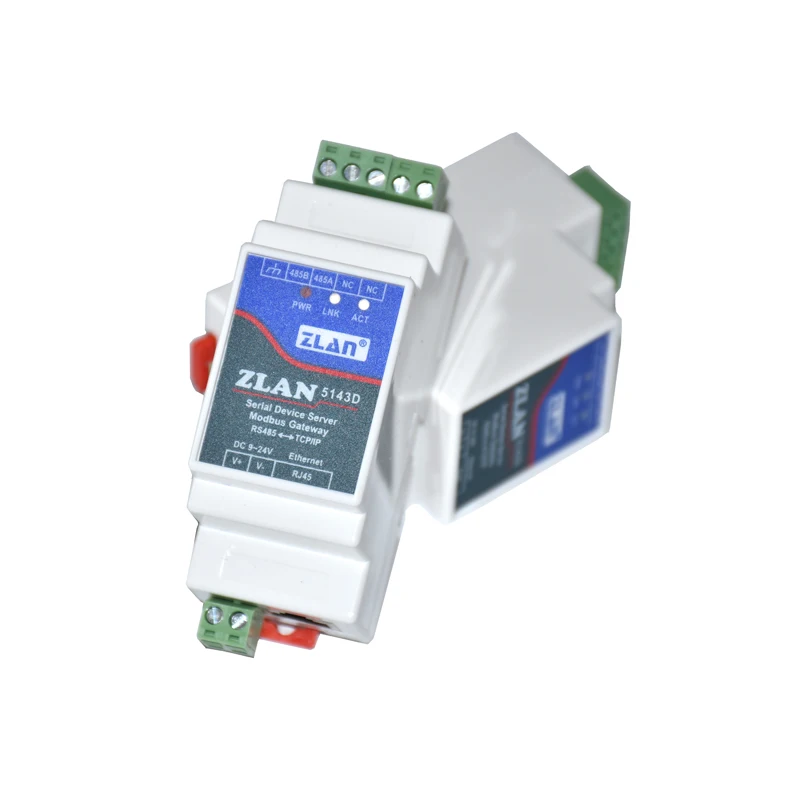

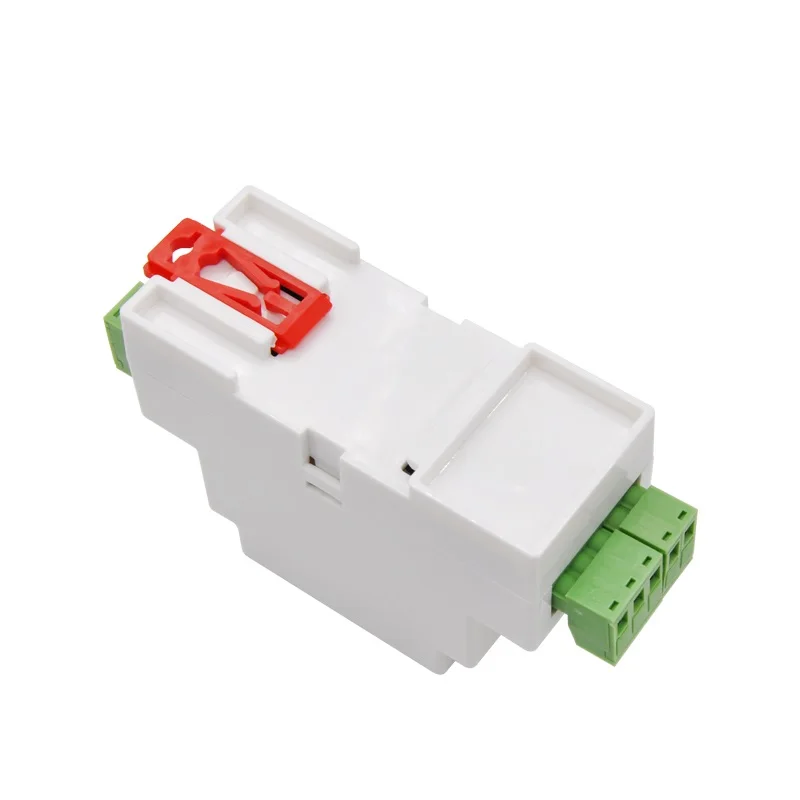

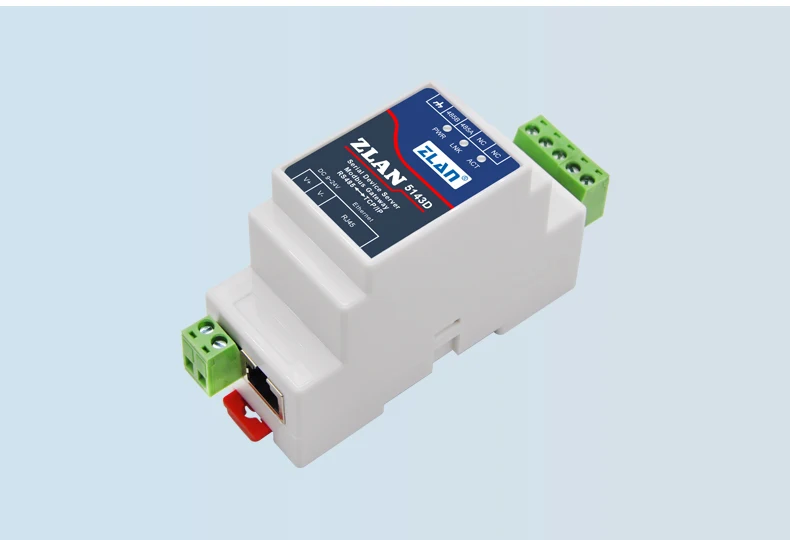

Крошечный последовательный порт RS485 ZLAN5143D на Din-рейку, преобразователь TCPIP Ethernet, сервер Modbus RTU в Modbus TCP

ZLAN5143D RS485 в Ethernet RJ45 преобразователь Modbus RTU TCP шлюз преобразователь скорости передачи данных многохост сервер устройства

ZLAN5143D может реализовать прозрачную передачу данных между RS485 и TCP/IP, легко подключать последовательные устройства к Ethernet и Интернету, обеспечивая обновление сети для последовательных устройств. Поддержка полного дуплекса и бесперебойной связи порта RS485; RS485 встроены с молниезащитой; RS485 может использоваться одновременно без переключателя. Поддержка DHCP, DNS. Поддержка виртуального последовательного порта, оригинальное последовательное программное обеспечение ПК не нуждается в каких-либо изменениях.

ZLAN5143D имеет функцию преобразования Modbus TCP в Modbus RTU, а подробное использование см. В руководстве пользователя .

1) один последовательный порт: RS485

2) Режим промышленного питания: может подавать напряжение 9 ~ 24 В в широком диапазоне.

3) Использование стека протоколов TCP/IP с независимой интеллектуальной собственностью, Стабильная и надежная.

4) насыщенный индикатор, легко отлаживать. Он имеет 100 м-звено, светлый для обозначения подключения кабеля, звено, светлый указывает на установление TCP-подключений, а последовательный порт для TCP, TCP-последовательный порт имеет один световой индикатор, удобно определять, не отправлял ли главный компьютер данные или не отвечал ли подчиненный компьютер.

Особенности

1) поддержка полного дуплекса, высокоскоростное преобразование и отсутствие потери пакетов.

ZLAN5143D-это первый в отрасли Тип полнодуплексного, непрерывного и недорогого последовательного сервера. Поддержка одновременного преобразования между Ethernet и Serial с большим объемом данных без паузы, а также без потери данных.

2) высокая стоимость.

ZLAN5143D разработан концепцией интенсификации, после обеспечения стабильности. Это требует больших затрат на обновление сети

3) Поддержка TCP-сервера, Клиента TCP, модели UDP, многоадресной передачи UDP.

4) Поддержка скорости передачи данных 1200 ~ 115200bps, размер данных 5 ~ 9 бит, четность отсутствия, нечетность, четкость, отметка, пробел.

6) свободно оснащен нашим инструментом управления операционной системой Windows Virtual Serial и устройствами ZLVirCom. Он поддерживает виртуальный последовательный ряд и может выполнять поиск по одному нажатию ZLAN5143D или изменять параметры.

7) предоставьте библиотеку управления устройствами (библиотека библиотеки dllе Windows). Пользователю удобно разрабатывать программу с помощью VC, VB, Delphi, C ++ Builder. Для связи с ZLAN5143D Используйте только функцию чтения или записи.

8) инновационный метод обнаружения отключения, работающий в режиме TCP-сервера или Клиента TCP ZLAN5143D, он может автоматически восстанавливать соединение после поломки сети, чтобы обеспечить доступность данных в реальном времени.

9) со встроенным веб-сервером его параметры можно изменять с помощью веб-браузера.

10) Поддержка DHCP, простое управление IP и разрешение противоречий IP.

11) Поддержка DNS. Он удовлетворяет потребности в доступе к серверу данных через доменное имя.

12) Поддержка 100 TCP-подключений одновременно общается с сетевыми модулями.

13) в качестве Клиента TCP можно подключиться к 7 IP-адресам назначения.

14) гибкая настройка кадрирования последовательных данных. Он удовлетворяет все виды последовательных кадров данных.

15) режим UDP поддерживает режим динамического адреса назначения. Это помогает многопользовательскому серверу обработки данных.

17) Поддержка поиска последовательных серверов и удаленного изменения параметров через Интернет

18) Поддержка защиты, изменяющей параметры, предотвращая их случайное изменение. Поддержка работы с параметрами по умолчанию.

19) Встроенная 2 кВ электрическая плюс защита в RJ45.

20) высокая защита электромагнитных помех.

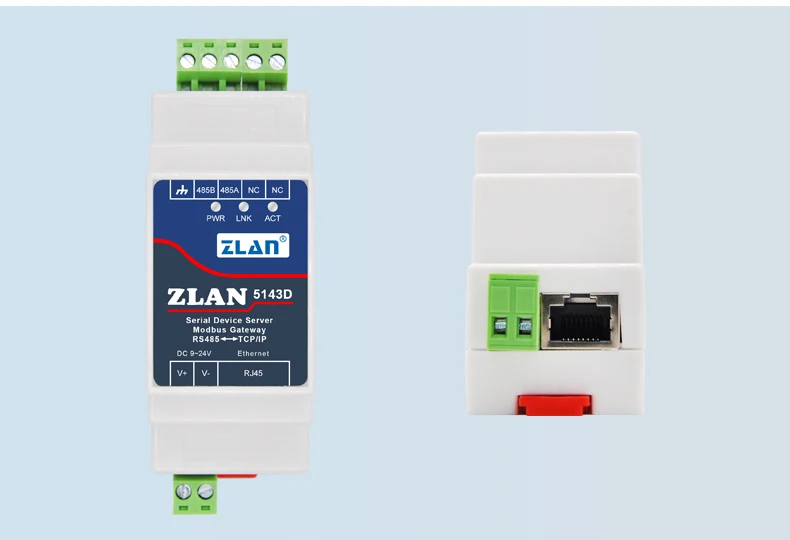

Фигурка

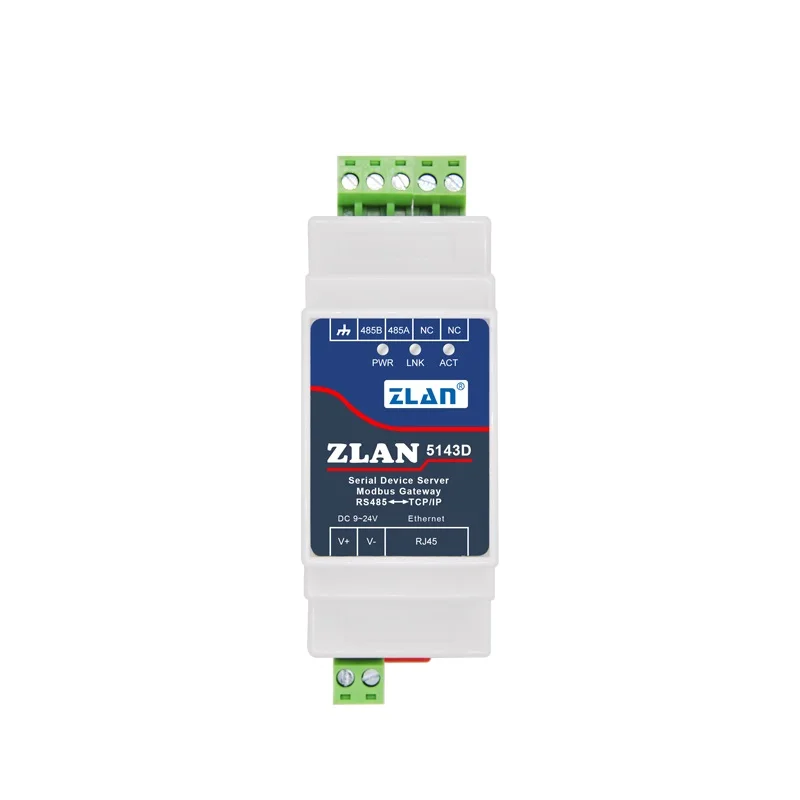

Интерфейс:

2-контактный терминал для RS485

Размер:

Д x Ш x В = 8,7 см x 3,6 см x 5,9 см

Коммуникационный интерфейс

Ethernet:

10 м/100 м, 2 кВ электрическая плюс защита

Серийный

RS485 x 1:RXD,TXD,GND

Серийные параметры

Скорость передачи данных:

300 ~ 115200bps

Паритет:

Нет, нечетно, четно, Марк, пробел

Размер данных:

5 ~ 9

Контроль потока:

Нет

Программное обеспечение

Протокол:

ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, Modbus TCP

Способ установки:

Modbus TCP , ZLVirCom, веб-браузер, библиотека управления устройствами

Метод сетевой связи:

Гнездо, виртуальный последовательный интерфейс, библиотека управления устройствами

Режим работы

Сервер TCP, Клиент TCP, UDP

Мощность

Мощность:

9 ~ 24 В постоянного тока.

Защита окружающей среды

Рабочая температура:

-40 ~ 85 ℃

Температура хранения:

-40 ~ 120 ℃

Влажность:

5 ~ 95% RH
