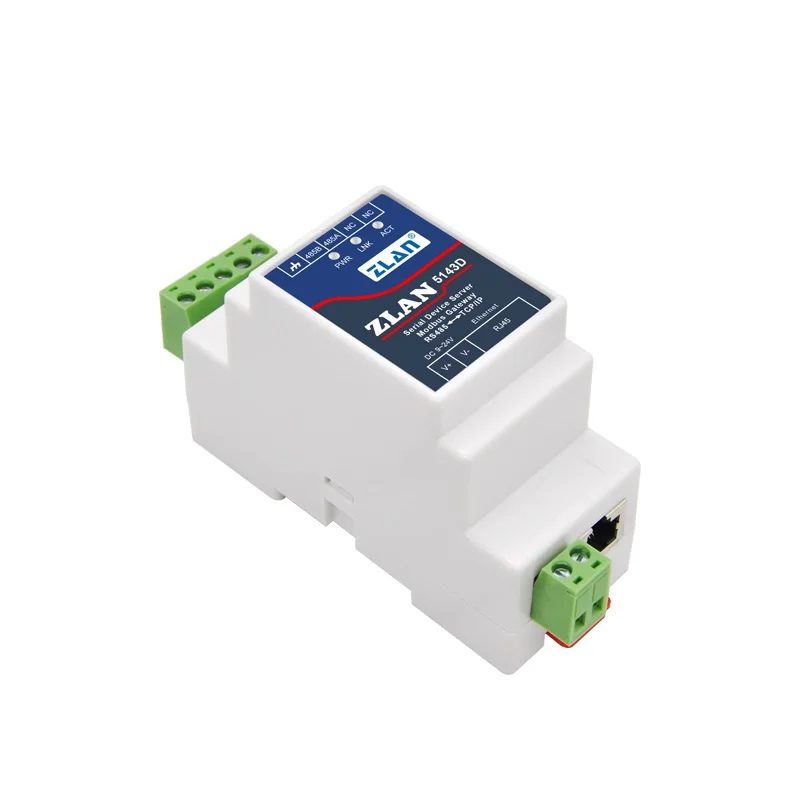

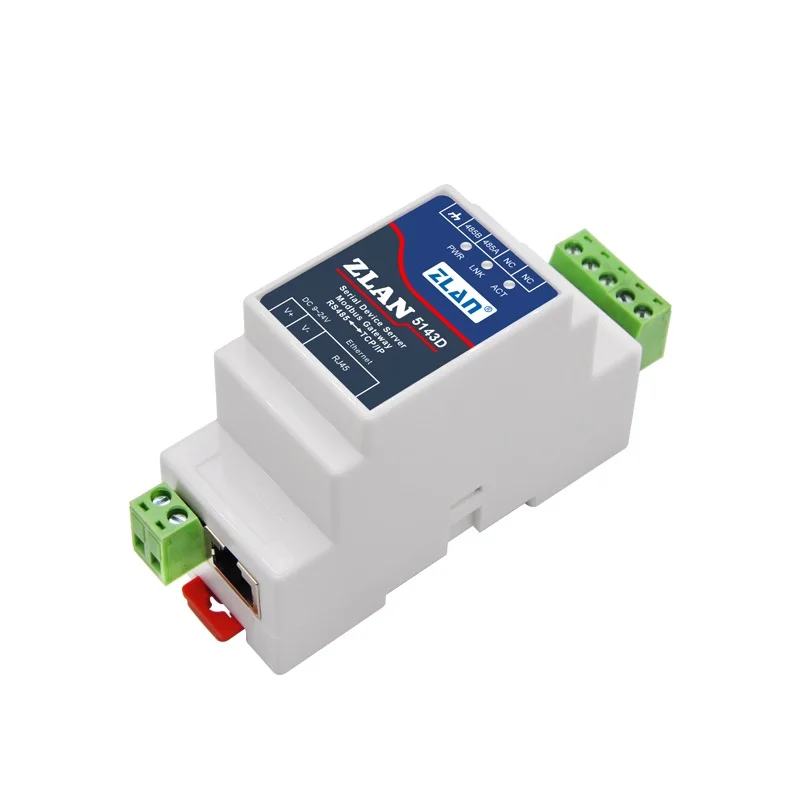

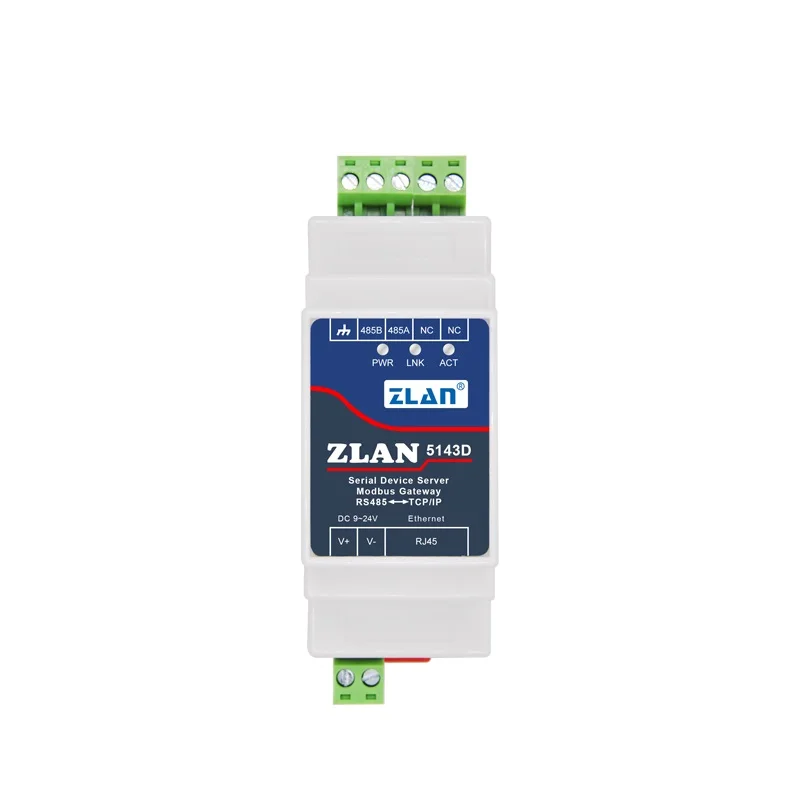

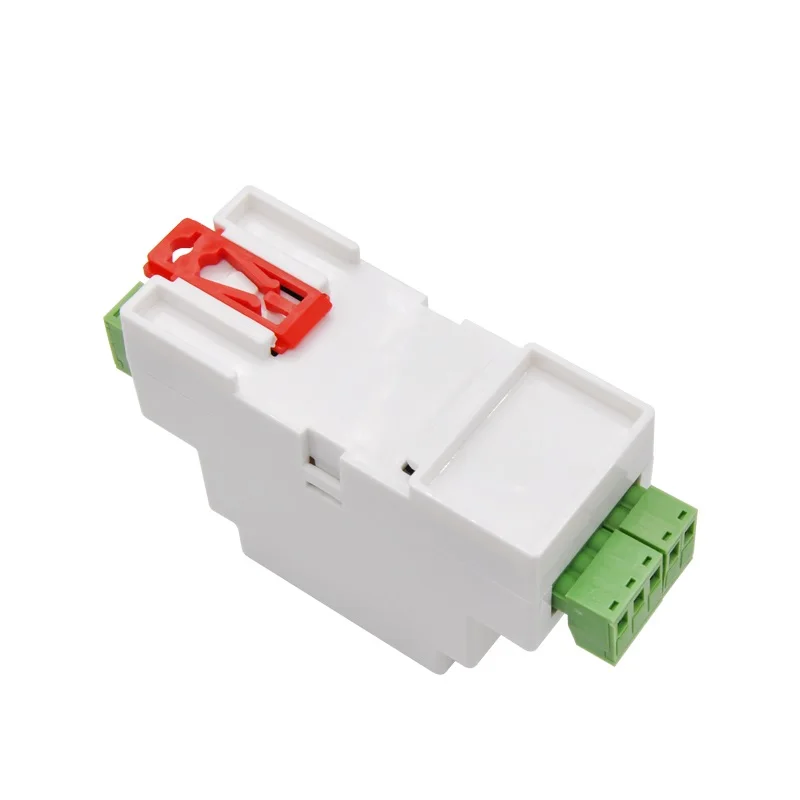

ZLAN 5143D, последовательный RS485 для Din-рейки, Ethernet TCP IP, Ethernet-конвертер с дополнительным адаптером

ZLAN5143D RS485 в Ethernet RJ45 преобразователь Modbus RTU TCP шлюз конвертер скорости передачи данных многохост сервер устройств

ZLAN5143D может реализовать прозрачную передачу данных между RS485 и TCP/IP, легко подключать последовательные устройства к Ethernet и Интернету, что обеспечивает обновление сети для последовательных устройств. Поддержка полнодуплексной и бесперебойной связи порта RS485; RS485 встроены с защитой от молнии; RS485 может использоваться одновременно без переключателя. Поддержка DHCP, DNS. Поддержка виртуального последовательного порта, Оригинальное программное обеспечение для последовательного ПК не требует каких-либо изменений.

ZLAN5143D имеет функцию преобразования Modbus TCP в Modbus RTU, а подробное использование см. <Руководство пользователя Modbus Gateway>.

1) один последовательный порт: RS485

2) Режим промышленного источника питания: может подавать напряжение в широком диапазоне 9 ~ 24 В.

3) Использование стека протокола TCP/IP с независимой интеллектуальной собственностью, Стабильная и надежная.

4) Богатый индикатор, легко Отлаживает. Он имеет 100 м-звено, светлый, чтобы указать кабельное соединение, звено, светлый, указывает на установление TCP-соединений, и последовательный порт в TCP, TCP-последовательный порт имеет один индикатор, удобно определять, не отправлял ли главный компьютер данные или не отвечал подчиненный компьютер.

Особенности

1) поддержка полного дуплекса, высокоскоростное преобразование и отсутствие потери пакета.

ZLAN5143D-это первый тип полнодуплексного, непрерывного и недорогого серийного сервера в отрасли. Он поддерживает одновременное преобразование между Ethernet и последовательным интерфейсом с большим объемом данных без паузы, а также без потери данных.

2) высокая стоимость.

ZLAN5143D разработан по концепции интенсификации после обеспечения стабильности. Это сильно принимает стоимость обновления сети в счет

3) Поддержка TCP-сервера, Клиента TCP, модели UDP, многоадресной передачи UDP.

4) Поддержка скорости передачи данных 1200 ~ бит/с, размер данных 5 ~ 9 бит, четность нет, нечетность, четкость, отметка, пространство.

6) свободно оснащен нашим инструментом управления виртуальными серийными устройствами Windows ZLVirCom. Он поддерживает виртуальный последовательный интерфейс и может одним нажатием поиска ZLAN5143D или изменения параметров.

7) предоставьте библиотеку управления устройствами (библиотеку Windows). Пользователю удобно разрабатывать программы с помощью VC, VB, Delphi, C ++ Builder. Для связи с ZLAN5143D Используйте только функцию чтения или записи.

8) инновационный метод обнаружения отключения, независимо от того, работает ли ZLAN5143D в режиме TCP-сервера или клиентском режиме TCP, он может автоматически восстанавливать соединение после поломки сети, чтобы обеспечить доступность данных в реальном времени.

9) со встроенным веб-сервером его параметры могут быть изменены веб-браузером.

10) Поддержка DHCP, простое управление IP и разрешение проблем с IP.

11) Поддержка DNS. Он удовлетворяет потребность в доступе к серверу данных через доменное имя.

12) Поддержка 100 TCP-соединений одновременно связывается с сетевыми модулями.

13) в качестве TCP-клиента, может подключаться к 7 IP-адресам назначения.

14) гибкая настройка кадрирования последовательных данных. Он выполняет все виды требований к последовательным рамкам данных.

15) режим UDP поддерживает режим динамического адреса назначения. Это помогает многопользовательскому одному последовательному серверу.

17) Поддержка поиска последовательных серверов и удаленного изменения параметров через Интернет

18) Поддержка защиты, изменяющей параметры, предотвращающей непредвиденное изменение. Поддержка работы с параметрами по умолчанию.

19) Встроенная 2 кВ электрическая плюс защита в RJ45.

20) высокая защита от электромагнитных помех.

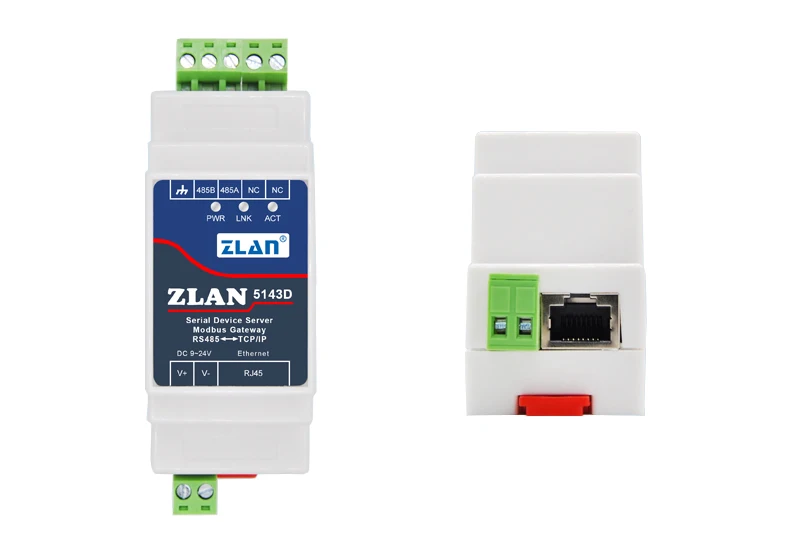

Фигурка

Интерфейс:

2-контактный терминал для RS485

Размер:

Д x Ш x В = 8,7 см x 3,6 см x 5,9 см

Интерфейс связи

Ethernet:

10 м/100 м, 2КВ электрическая плюс защита

Серийный

RS485 x 1:RXD,TXD,GND

Серийные параметры

Скорость передачи:

300 ~ 115200bps

Паритет:

Нет, нечетный, четный, Марк, пробел

Размер данных:

5 ~ 9

Контроль потока:

Нет

Программное обеспечение

Протокол:

ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, Modbus TCP

Метод настройки:

Modbus TCP , ZLVirCom, веб-браузер, библиотека управления устройствами

Метод сетевой связи:

Гнездо, виртуальный последовательный интерфейс, библиотека управления устройствами

Режим работы

Сервер TCP, Клиент TCP, UDP

Мощность

Мощность:

9 ~ 24 В постоянного тока.

Защита окружающей среды

Рабочая температура:

-40 ~ 85 ℃

Температура хранения:

-40 ~ 120 ℃

Влажность:

5 ~ 95% RH
