Описание товара:

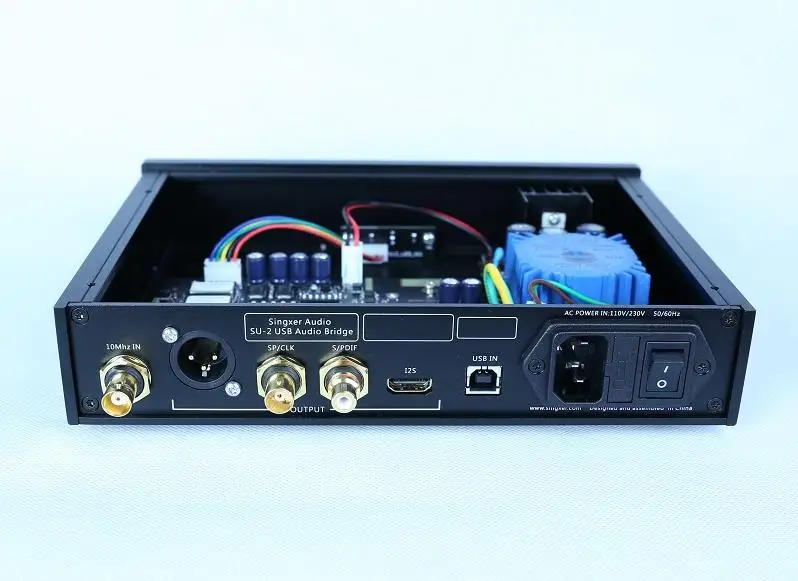

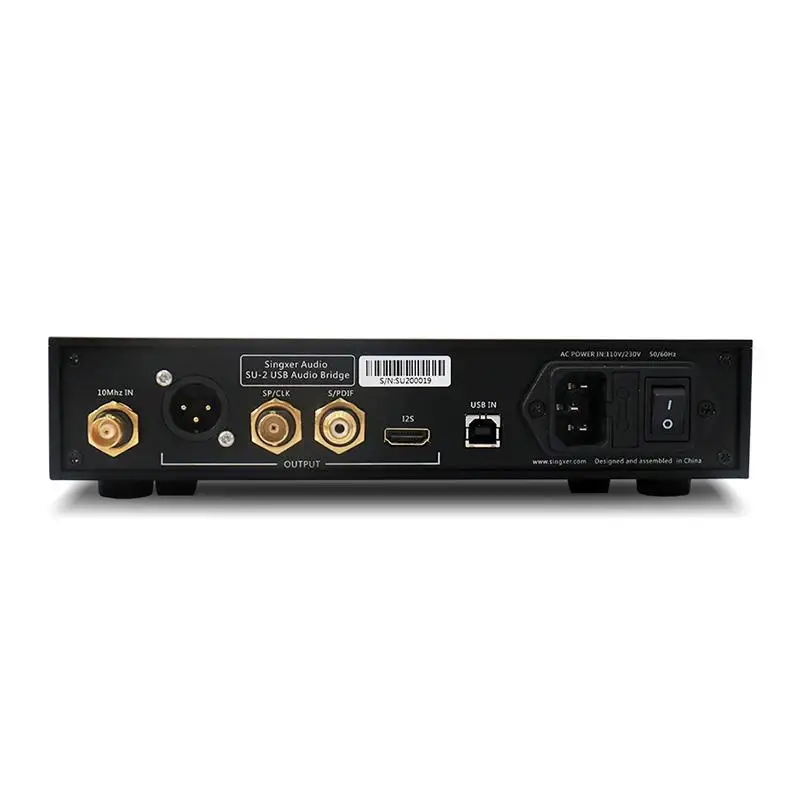

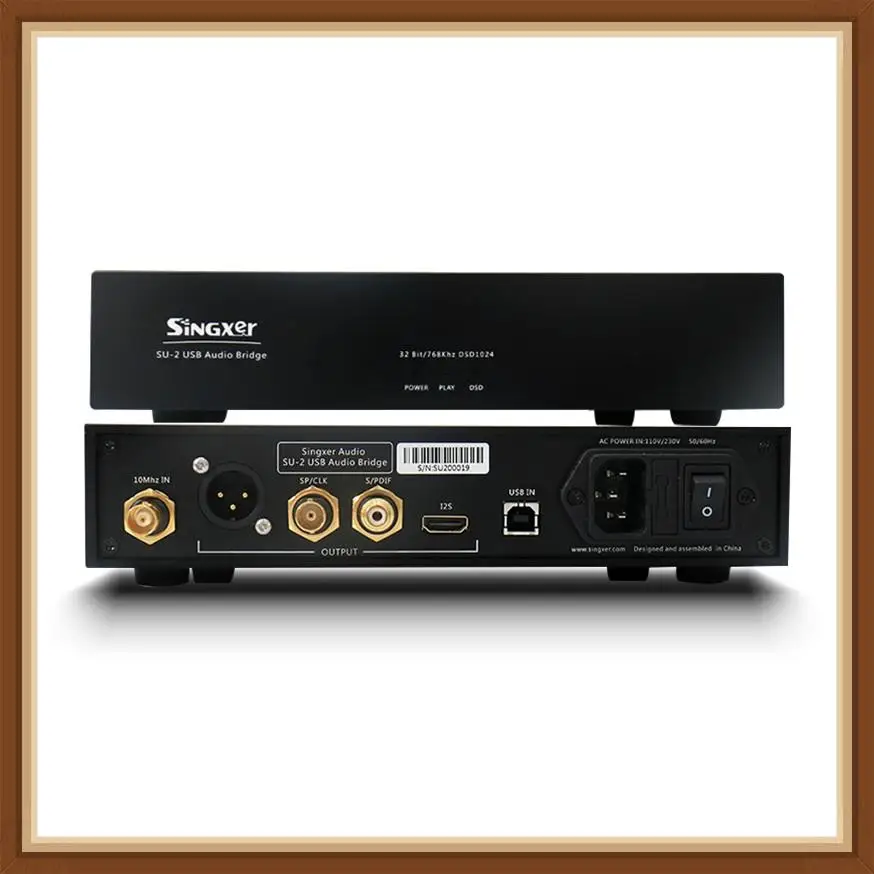

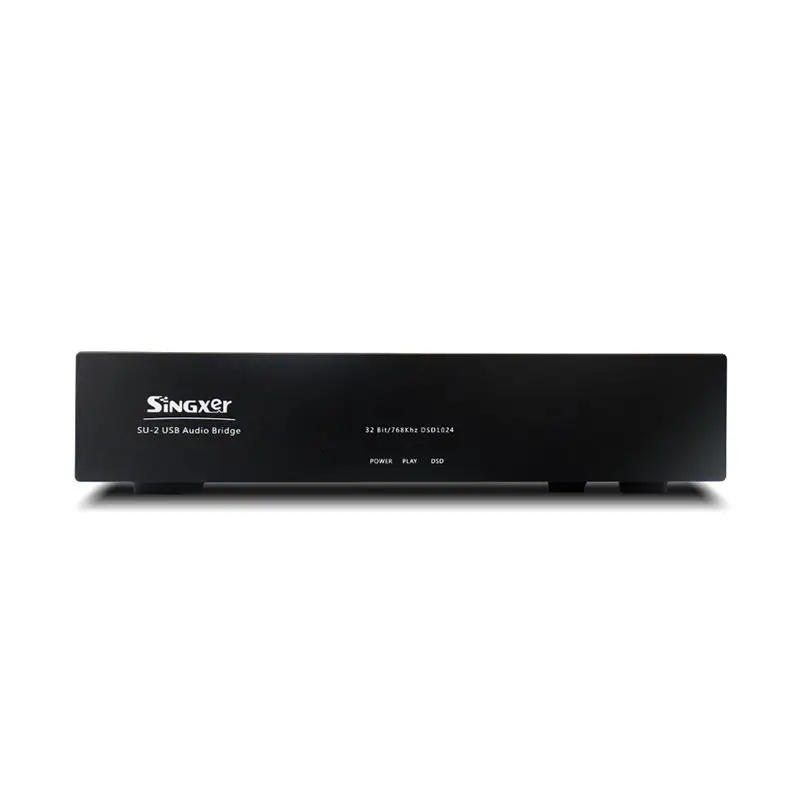

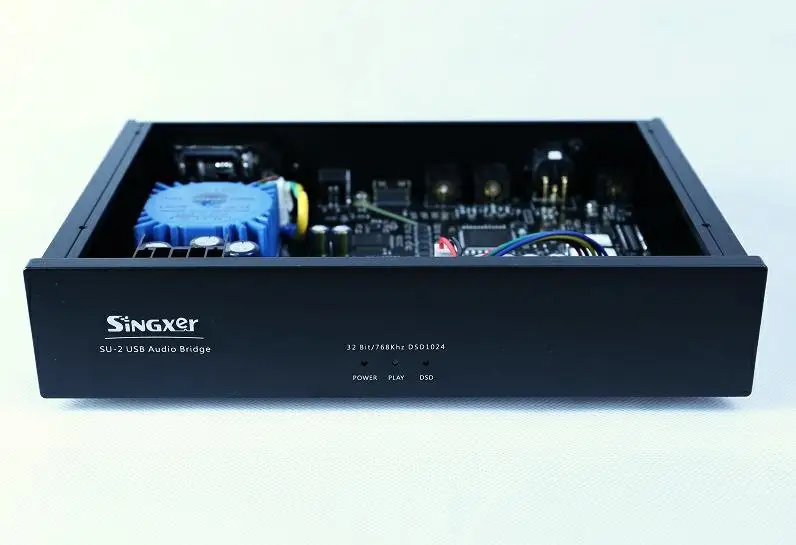

Цифровой интерфейс SU-2-это высокопроизводительный цифровой аудиоинтерфейс USB. Микропроцессор с новейшим рычагом Cortex-M4, так как ядро используется в качестве основного управления частью данных USB. SU-2 использует самостоятельно разработанную сверхнизкую систему часов дрожания (AS-318B серии ACCUSILICON, которая достигает сверхнизкого дрожания на уровне femtosecond). Большой объем FPGA служит ядром обработки цифровых аудио данных и имеет стандартный входной интерфейс USB2.0. Богатый выходной интерфейс, включая сбалансированный выход XLR AES, коаксиальный RCA и BNC, интерфейс I2S с выходным разъемом HDMI, идеальный мастер-часы и слово часы (WCLK) выход. SU-2 поддерживает внешний вход часов 10 МГц, используя общий Входной Импеданс 50 Ом.
SU-2-это не только интерфейс USB, он также может использоваться в качестве самостоятельного продукта master clock.
1. При использовании в качестве независимых мастер-часов, он может выводить слово часы 44,1 K-384K, или выводить мастер-часы 22,5792 Mhz-49,152 Mhz. (Если устройство не подключено к USB, оно по умолчанию будет использоваться в качестве главного часового устройства) 2. При использовании внешнего часового ввода 10 МГц, он также может использоваться в качестве преобразователя частоты; Поддержка 10 МГц до 44,1 K-384K word clock, или выход 22,5792 Mhz-49,152 Mhz master clock. SU-2-это новый архитектурный интерфейс USB, разработанный нами для замены оригинального SU-1; Частота дискретизации PCM поддерживает до PCM 768K, а DSD поддерживает до DSD1024. Используя большой FPGA в качестве ядра обработки, мы децентрализовали некоторые технологии алгоритма FPGA флагманского интерфейса SU-6 на SU-2; его позиционирование в средне-элитном интерфейсе в основном использует следующие три уникальные технологии: 1. Технология полной изоляции (изоляция земли), с использованием чипа полной изоляции 150 Мбит/с, Может полностью изолировать помехи от ПК; 2. Технология синхронизации источника и технология формирования FPGA, изменение формы сигнала I2S после изоляции; Таким образом, устраняет аддитивное дрожание, вызванное изоляционным чипом; 3. Саморазработанная часовая система с использованием высокопроизводительного кристаллического осциллятора ACCUSILICON, низкого фазового шума, низкого дрожания; Вы также можете выбрать внешние часы 10 МГц, поддерживающие различные атомные часы, кристалл постоянной температуры, GPDSO вход.
Этот продукт поддерживает два вида напряжения переменного тока, 230 В и 115 в соответственно. Пожалуйста, выберите вольт, подходящий для напряжения вашей страны. Драйвер был обновлен в июне 2019 года. Последняя версия V4.67. Последний Драйвер поддерживает собственные режимы DSD1024 и DSD.
Технические индикаторы:
Частота дискретизации, поддерживаемая каждым выходным интерфейсом: PCM: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц, 352,8 кГц, 384 кГц, 705,6 кГц, 768 кГц [в тех случаях, когда I2S из прочного алюминия всех частотой дискретизации, S / PDIF поддерживает до 384 кГц, DOP128] 2,8 МГц (DSD64)-DOP, 5,6 МГц (DSD128)-(DOP), Native 11,2 MHz (DSD256)-DOP, native 22,5792 MHz (DSD512)-DOP, native 45,1584 MHz (DSD1024)-native [который I2S out поддерживает все форматы DSD, S / PDIF и AES / EBU поддерживают режим DSD128 DOP] Ширина Бит: до 32 бит над выходом I2S 24 бит над S / PDIF
Электрические стандарты для каждого интерфейса:
1. Вход USB разъем является стандартным USB-B муфтовый стыковочный переводник, а USB источника питания Диапазон 4,5 V-5,1 V; 2. Интерфейс RCA выводит стандартные сигналы S / PDIF с уровнем 550 мВ (подключен к стандартной нагрузке) и выходным сопротивлением 75 Ом; 3. Вход питания 115 В/230 В переменного тока, и внутренний импортированный трансформатор используется для источника питания.
Подробности:

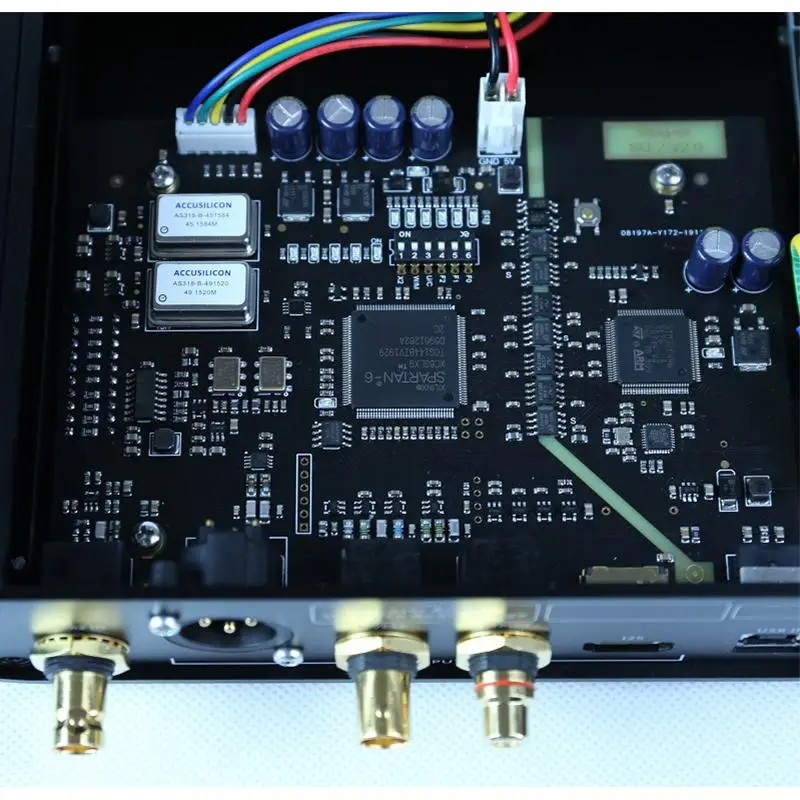

1. Мы придаем большое значение конструкции цепей питания, используя LDOs с высокой производительностью, низким уровнем шума и быстрой реакцией в качестве основного источника питания. Вся плата использует несколько независимых источников питания LDO, а часовая часть даже использует сверхнизкий уровень шума LDO ADI, который закладывает прочную основу для обеспечения максимальной производительности. 2. PCB Главная плата принимает 4-секционный измельчитель для специй с схема конструкции для того, чтобы обеспечить полное горизонтальной плоскости и уровня мощности. Высокоскоростной метод цифрового дизайна используется для обеспечения целостности сигнала и целостности питания всей платы. Сигнал часов специально обработан, а заземленная конструкция и точное управление импедансом приняты, чтобы обеспечить качество сигнала часов и улучшить его способность анти-помех. Входные и выходные сигналы соответствуют стандартной конструкции, особенно высокоскоростные сигналы USB используют дифференциальный контроль сопротивления 90 Ом.
Совместимость системы:
1, Windows 7, Windows 8, Windows 10; 32/64 бит, специальные драйверы должны быть установлены 2, Native MacOS 10,6 и более поздней версии, используя собственный драйвер системы 3.Native Linux с совместимым ядром UAC2, с использованием собственного драйвера системы (Протестировано на Ubuntu и Daphile системах, на базе платформы INTEL X86) 4, Android OS 4,2 и выше, устройство должно поддерживать функцию OTG. Вообще говоря, системы Android 9,0 и выше поддерживаются по умолчанию. Рекомендуется использовать его со специализированными игроками ниже 9,0.
Интерфейс I2S использует выход разъема HDMI:
1. 3,3 В LVDS дифференциальный сигнал; 2. DSD ON signal, 5 в источник питания (малый ток), CPLD был обработан внутри немой сигнал, и нет необходимости выводить немой сигнал; 3. DSD на сигнале может быть определена самостоятельно. Сигнал DSD может быть произвольно выводится на штырь 13, 14, 15, 16 контактов Гнезда.
Гибкая I2S и тактовая Выходная конфигурация:
1. Переключатели 1-4 соответствуют PIN13-16 контактам разъема HDMI. Потяните в положение ON, это означает, что HDMI PIN имеет функцию DSD_ON. 2. Переключатели 5 и 6-это режимы, которые настраивают выход часов: когда переключатель 5 выключен, часы выводят MCLK, и когда он включен, часы выводят WCK. Переключатель 6 настраивает частоту MCLK, которая составляет 22,5792 м/24,576 м при выключении, и 45,1584 м/49,152 м при включении; Конфигурация переключателя 6 действительна для CLK OUT, RJ45-I2S, И HDMI-I2S. 3. Переключатель 7 может установить левый и правый каналы в режиме DSD в сигнале I2S отдельно. 4. Переключатель 8 может установить последовательность линии BCLK в сигнале I2S; При выключении PIN4-BCLK +, а PIN6-BCLK-; 5. Переключатель 9 может установить линейную последовательность LRCLK в сигнале I2S; При выключении PIN7-LRCLK +, а PIN9-LRCLK-; 6. Коммутатор 10 может устанавливать линейную Последовательность данных в сигнале I2S; При выключении PIN1-это DATA +, а PIN3-DATA; SU-2 можно настроить с помощью переключателей SW для соответствия различным стандартам I2S. Однако, насколько мы знаем, HDMI-I2S отличается для каждого производителя в мире. Для большинства производителей HDMI-I2S является проприетарным протоколом производителя. Поэтому, извините, SU-2 не может адаптироваться ко всем HDMI-I2S машинам, поэтому мы не можем принять возврат из-за несовместимых интерфейсов I2S.
Чехол размер и упаковка:
Чехол см (длина х ширина х высота): 234 мм * 170 мм * 46 мм, за исключением высота ног и выступающая часть разъема на задней панели чехол. Автономный Вес: 1,8 кг. L * W * H картонная посылка: 350 мм * 230 мм * 110 мм. Доставка посылка Вес: 2,3 кг комплектация: кабель USB и кабель питания.
