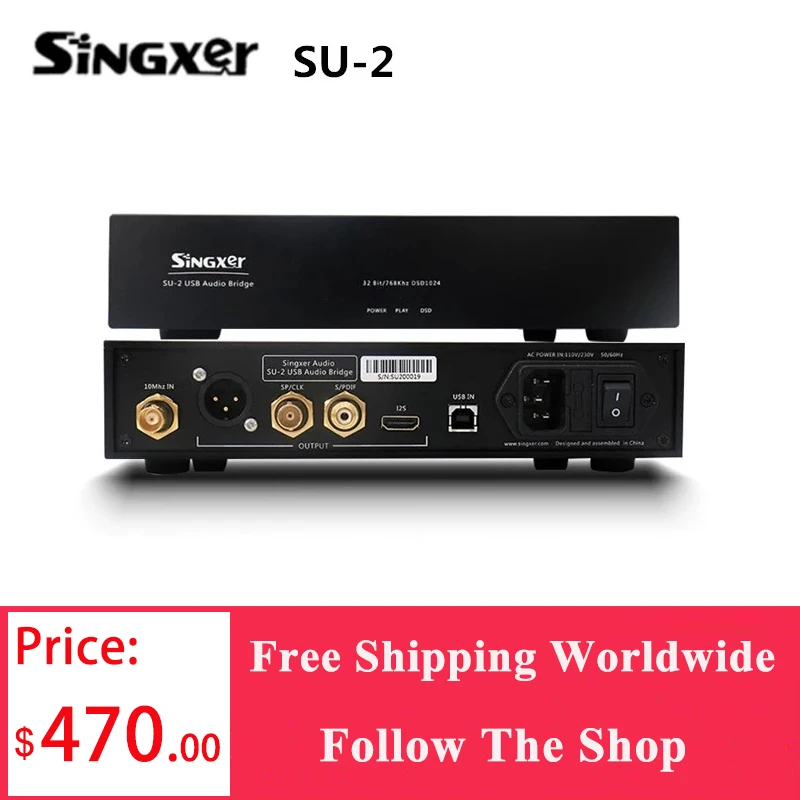

Аудиоинтерфейс Singxer SU-2 DSD1024 цифровой интерфейс USB фемтосекундные часы SU2

Описание товара:

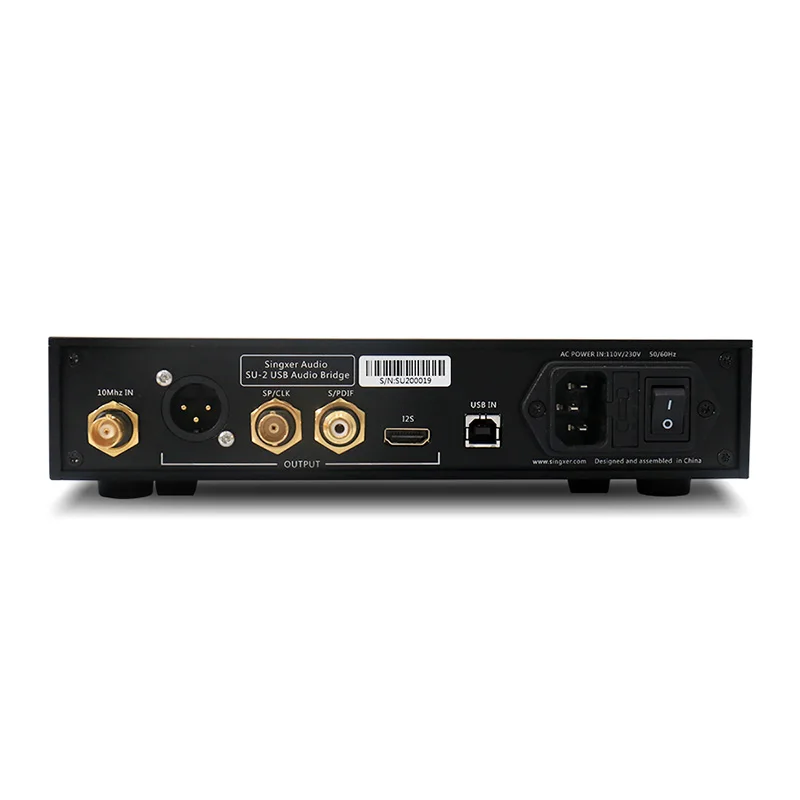

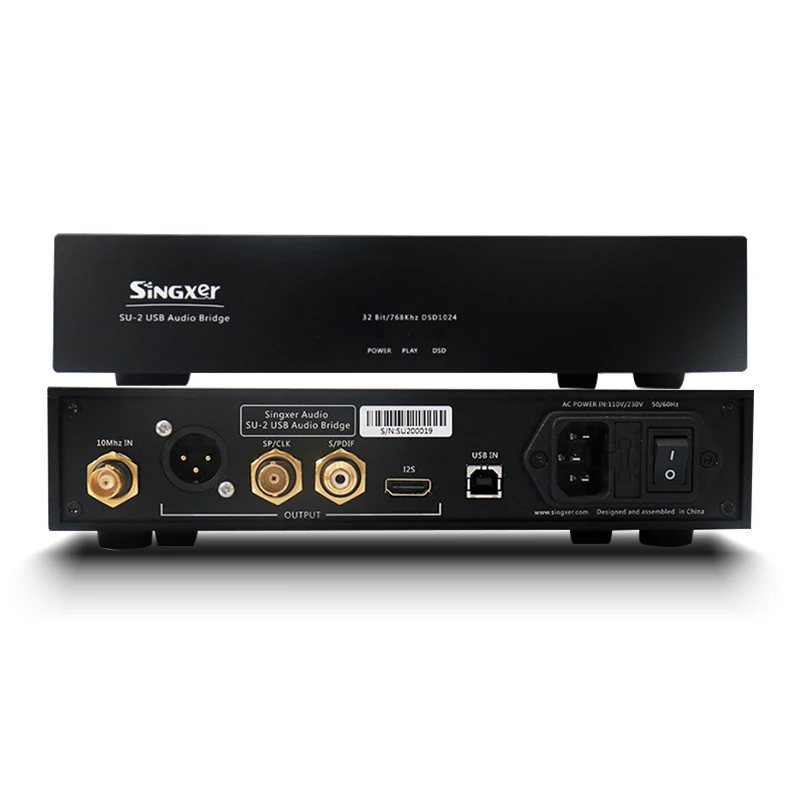

Цифровой интерфейс SU-2-это высокопроизводительный цифровой аудиоинтерфейс USB. Микропроцессор с новейшим процессором ARM Cortex-M4 в качестве ядра используется в качестве основного элемента управления данными USB. SU-2 использует саморазработанную систему тактовых часов со сверхнизким дрожанием (серия ACCUSILICON AS-318B, которая обеспечивает сверхнизкое дрожание на уровне бедра второй секунды). ПЛИС большой емкости служит в качестве ядра цифровой обработки аудио данных и имеет стандартный входной интерфейс USB2.0. Богатый выходной интерфейс, включая балансный выход XLR AES, коаксиальный RCA и BNC, интерфейс I2S с выходом гнезда HDMI, идеальный выход master clock и word clock (WCLK). SU-2 поддерживает внешний тактовый вход 10 МГц с использованием общей конструкции входного сопротивления 50 Ом.

SU-2-это не только USB-интерфейс, но и независимый мастер-часы.

1. При использовании в качестве независимых мастер-часов он может выводить слова 44,1 K-384K или выводить мастер-часы 22,5792-49,152 МГц. (Если не подключен к USB, по умолчанию он будет использоваться как основное тактовое устройство)2. При использовании внешнего тактового входа 10 МГц его также можно использовать в качестве преобразователя частоты; Поддержка тактовых частот от 10 МГц до 44,1 K-384K, или выход главных часов 22,5792-49,152 мгц.SU-2-это новая архитектура USB-интерфейса, разработанная нами для замены оригинального SU-1; Частота дискретизации PCM поддерживает до PCM 768K, а DSD-до DSD1024. Используя в качестве ядра обработки большой ПЛИС, мы децентрализовали некоторые технологии алгоритма ПЛИС флагманского интерфейса SU-6 до SU-2; позиционирование в интерфейсе среднего и высшего класса в основном использует следующие три уникальные технологии:1. Технология полной изоляции (заземляющая изоляция) с использованием чипа полной изоляции 150 Мбит/с может полностью изолировать помехи от ПК;2. Технология синхронизации источника и технология формирования FPGA, изменяет сигнал I2S после изоляции; Таким образом устраняет дрожание добавки, вызванное изоляционным чипом;3. Саморазработанная тактовая система с использованием высокопроизводительного кварцевого генератора ACCUSILICON, низкого фазового шума, низкого дрожания; Вы также можете выбрать внешние 10 МГц часы, поддержка различных атомных часов, кристалл постоянной температуры, вход GPDSO.

Этот продукт поддерживает два вида напряжения переменного тока: 230 В и 115 в соответственно. Пожалуйста, выберите вольт, подходящий для напряжения в вашей стране.Драйвер был обновлен в июне 2019 года. Последняя версия V4.67. Новейший драйвер поддерживает родные режимы DSD1024 и DSD.

Технические индикаторы:

Частота дискретизации, поддерживаемая каждым выходным интерфейсом:PCM: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц,176,4 кГц, 192 кГц, 352,8 кГц, 384 кГц, 705,6 кГц, 768 кГц[Где I2S out поддерживает все частоты дискретизации, S / PDIF поддерживает до 384 кГц, DOP128]2,8 МГц (DSD64)-DOP, родной5,6 МГц (DSD128)-DOP, родной11,2 МГц (DSD256)-DOP, родной22,5792 МГц (DSD512)-DOP, родной45,1584 МГц (DSD1024)-родной[I2S out поддерживает все форматы DSD, S / PDIF и AES / EBU, поддерживает режим DSD128 DOP]Ширина бита: до 32 бит по выходу I2S24 бит над S / PDIF

Электрические стандарты для каждого интерфейса:

1. Гнездо USB-входа представляет собой Стандартное Гнездо USB-B, а диапазон источника питания USB составляет 4,5-5,1 В;2. Интерфейс RCA выводит стандартные сигналы S / PDIF с уровнем 550 мВ (подключен к стандартной нагрузке) и выходным сопротивлением 75 Ом;3. Входная мощность составляет 115 В/230 В переменного тока, а внутренний импортный трансформатор используется для источника питания.

Детали:

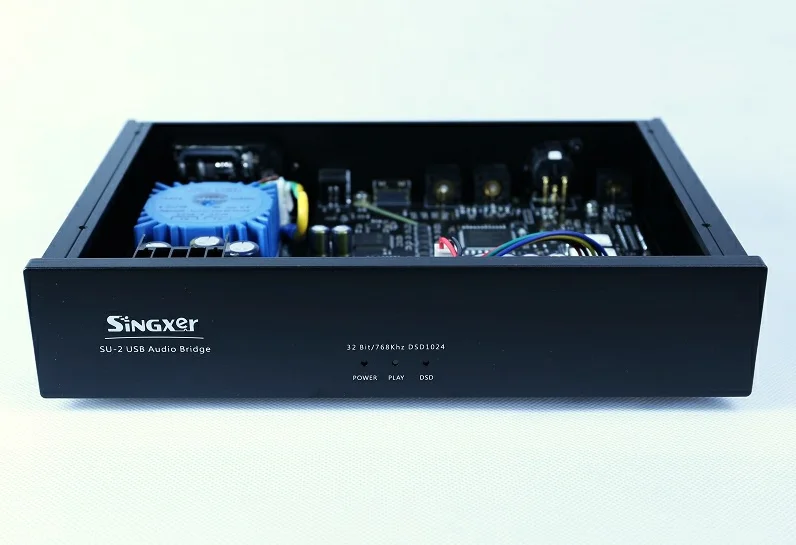

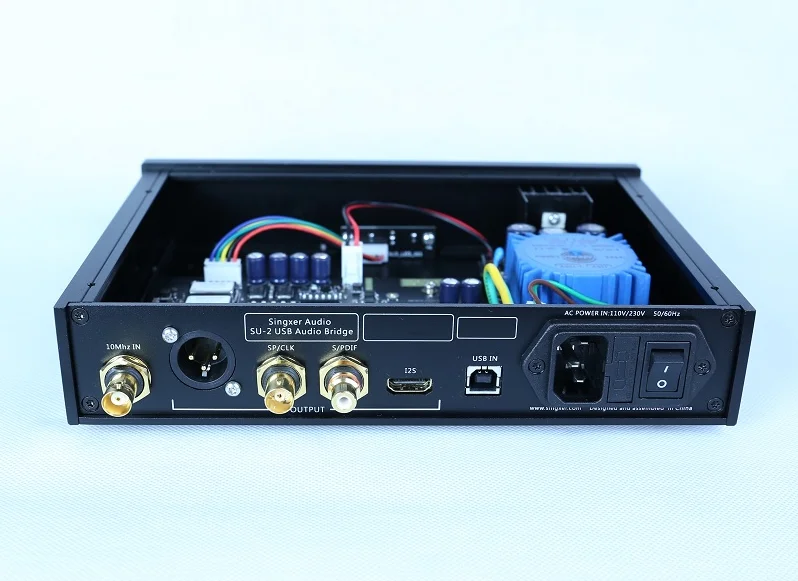

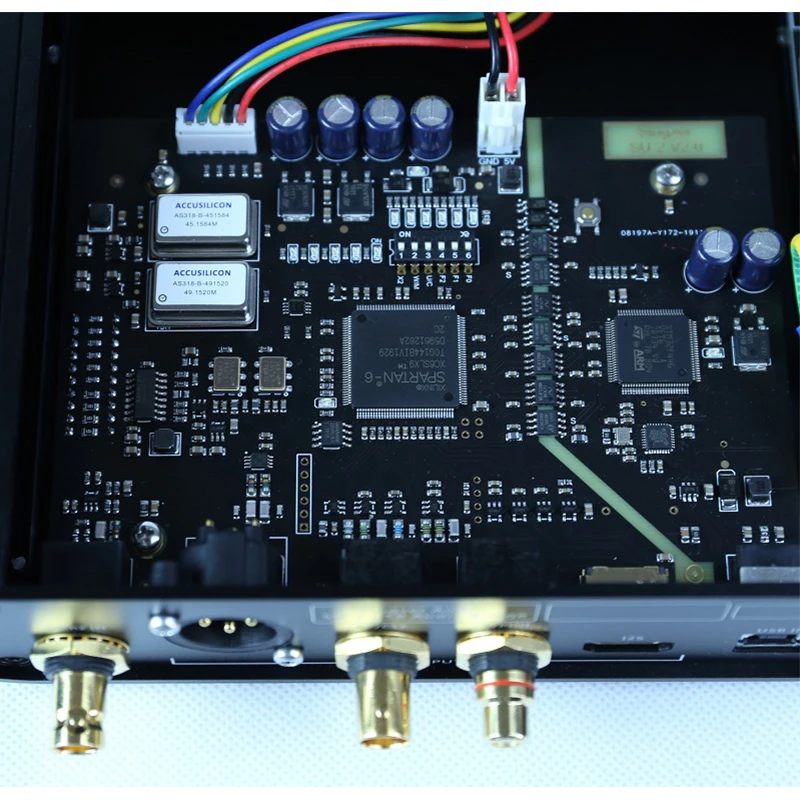

1. Мы придаем большое значение дизайну схем питания, используя LDOs с высокой производительностью, низким уровнем шума и быстрым откликом в качестве основного источника питания. Вся плата использует несколько независимых блоков питания LDO, а в часовой части даже используется LDO ADI со сверхнизким уровнем шума, что закладывает прочную основу для обеспечения максимальной производительности на выходе.2. Основная плата PCB имеет 4-слойную конструкцию печатной платы для обеспечения полной заземляющей плоскости и силового слоя. Высокоскоростной цифровой метод проектирования используется для обеспечения целостности сигнала и целостности мощности всей платы. Тактовый сигнал специально обработан, заземленная конструкция и точный контроль импеданса приняты для обеспечения качества тактового сигнала и улучшения его защиты от помех. Входной и выходной сигналы соответствуют стандартной конструкции, особенно в высокоскоростных USB-сигналах используется дифференциальный контроль импеданса 90 Ом.

Совместимость системы:

1, Windows 7, Windows 8, Windows 10; 32/64 бит, необходимо установить специальные драйверы2, родной MacOS 10,6 и новее версии с использованием собственного драйвера системы3. Родной Linux с ядром, совместимым с UAC2, с использованием собственного драйвера системы (Протестировано в системах Ubuntu и Daphile на платформе INTEL X86)4. Android OS 4,2 и выше, устройство должно поддерживать функцию OTG. Как правило, системы Android 9,0 и выше поддерживаются по умолчанию. Рекомендуется использовать со специализированными игроками ниже 9,0.

Интерфейс I2S использует выход разъема HDMI:

1. Дифференциальный сигнал 3,3 В LVDS;2. Сигнал DSD включен, источник питания 5 В (малый ток), CPLD был обработан внутри бесшумного сигнала, при этом нет необходимости выводить бесшумный сигнал;3. Сигнал DSD можно определить самостоятельно. Сигнал DSD можно произвольно выводить на контакты 13, 14, 15, 16 контактов Гнезда.

Гибкая конфигурация вывода I2S и часов:

1. Переключатели 1-4 соответствуют PIN13-16 контактам гнезда HDMI. Потяните в положение ON, это означает, что контакт HDMI имеет функцию DSD_ON.2. Переключатели 5 и 6-это режимы настройки вывода часов:Когда переключатель 5 выключен, часы выводят MCLK, а когда он включен, часы выводят WCK.Переключатель 6 настраивает частоту MCLK, которая составляет 22,5792 м/24,576 м при выключении и 45,1584 м/49,152 м при включении;Конфигурация коммутатора 6 действительна для CLK OUT, RJ45-I2S и HDMI-I2S.3. Переключатель 7 может устанавливать левый и правый каналы в режиме DSD в сигнале I2S отдельно.4. Переключатель 8 может установить последовательность линий BCLK в сигнале I2S; При выключении PIN4-BCLK +, а PIN6-BCLK-;5. Переключатель 9 может установить линейную Последовательность сигнала LRCLK в I2S; При выключении PIN7-LRCLK +, а PIN9-LRCLK-;6. Переключатель 10 может установить линейную Последовательность данных в сигнале I2S; При выключении PIN1-это DATA +, а PIN3-DATA-;SU-2 можно настроить через коммутаторы SW в соответствии с различными стандартами I2S.Однако, насколько мы знаем, HDMI-I2S отличается для каждого производителя в мире. Для большинства производителей HDMI-I2S является фирменным протоколом производителя. Поэтому извините, SU-2 не может адаптироваться ко всем машинам HDMI-I2S, поэтому мы не можем принимать возвраты из-за несовместимых интерфейсов I2S.

Размер и упаковка чехла:

Чехол Д * Ш * В: 234 мм * 170 мм * 46 мм, без учета высоты ножек и выступающей части разъема на задней части чехла.Автономный Вес: 0, 5 кг.Д * Ш * В картонпосылка: 350 мм * 230 мм * 110 мм.Вес поспосылка ЛКИ: 2,3 кгАксессуары: USB-кабель и кабель питания.
