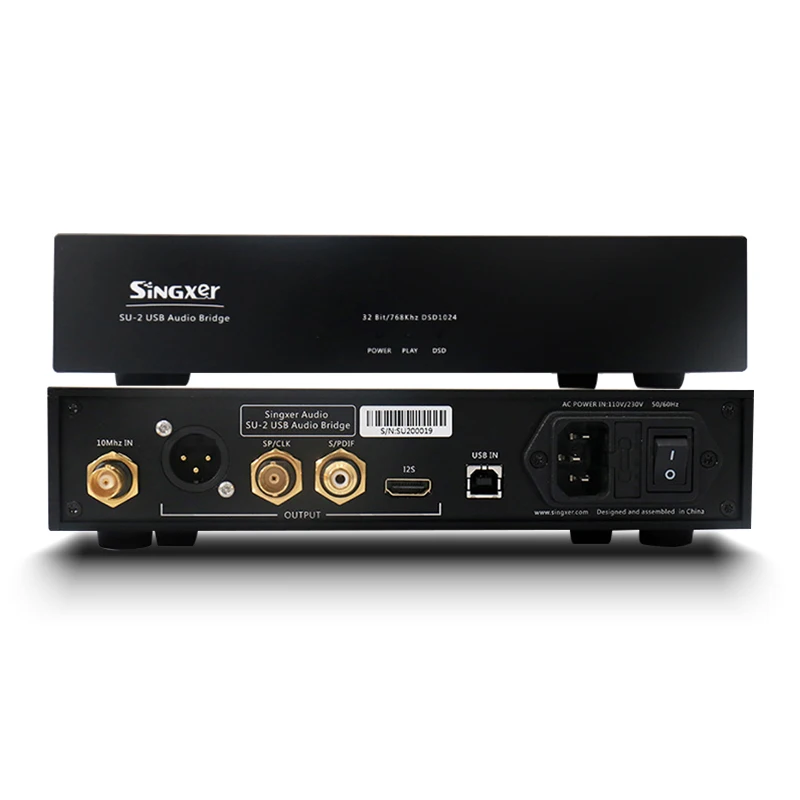

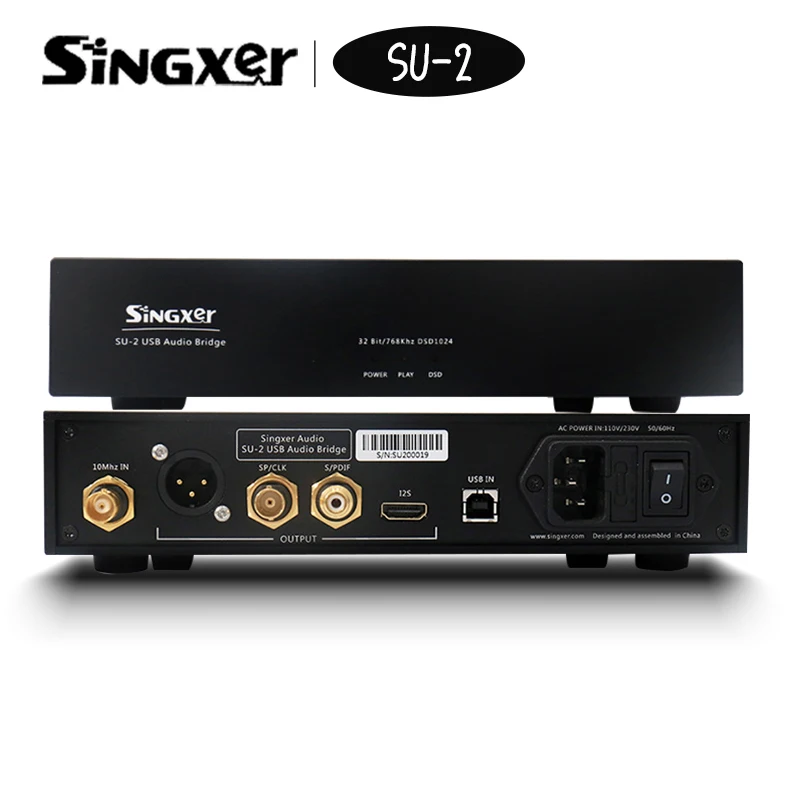

Описание продукта:

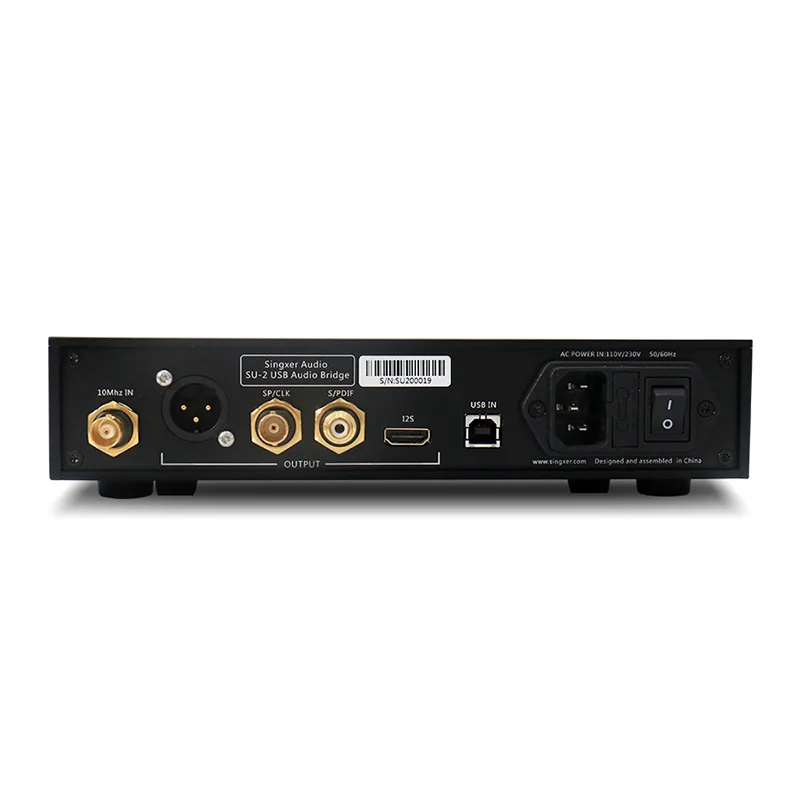

Цифровой интерфейс SU-2-это высокопроизводительный цифровой аудиоинтерфейс USB. В качестве основного управления USB-data-частью используется микропроцессор с новейшим ARM Cortex-M4 в качестве ядра. В SU-2 используется самостоятельно разработанная система часов с сверхнизким дрожанием (серия ACCUSILICON's AS-318B, которая достигает сверхнизкого дрожания на фемтосекундном уровне). Высокопроизводительный FPGA служит ядром цифровой обработки аудио данных и имеет стандартный входной интерфейс USB2.0. Богатый выходной интерфейс, в том числе балансный выход XLR AES, коаксиальный RCA и BNC, интерфейс I2S с выходом HDMI, идеальный выход master clock и word clock (WCLK). SU-2 поддерживает внешний тактовой вход 10 МГц, используя общее входное сопротивление 50 Ом.

Технические индикаторы:

Частота дискретизации, поддерживаемая каждым выходным интерфейсом:PCM: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц,176,4 кГц, 192 кГц, 352,8 кГц, 384 кГц, 705,6 кГц, 768 кГц[Там, где I2S out поддерживает все частоты дискретизации, S / PDIF поддерживает до 384 кГц, DOP128]2,8 МГц (DSD64)-DOP, встроенный5,6 МГц (DSD128)-DOP, встроенный11,2 МГц (DSD256)-DOP, встроенный22,5792 МГц (DSD512)-DOP, встроенный45,1584 МГц (DSD1024)-собственное[Который I2S out поддерживает все форматы DSD, S / PDIF и AES / EBU поддерживает режим DSD128 DOP]Ширина Бит: до 32 бит по сравнению с выходом I2S24 бит над S / PDIF

Детали:

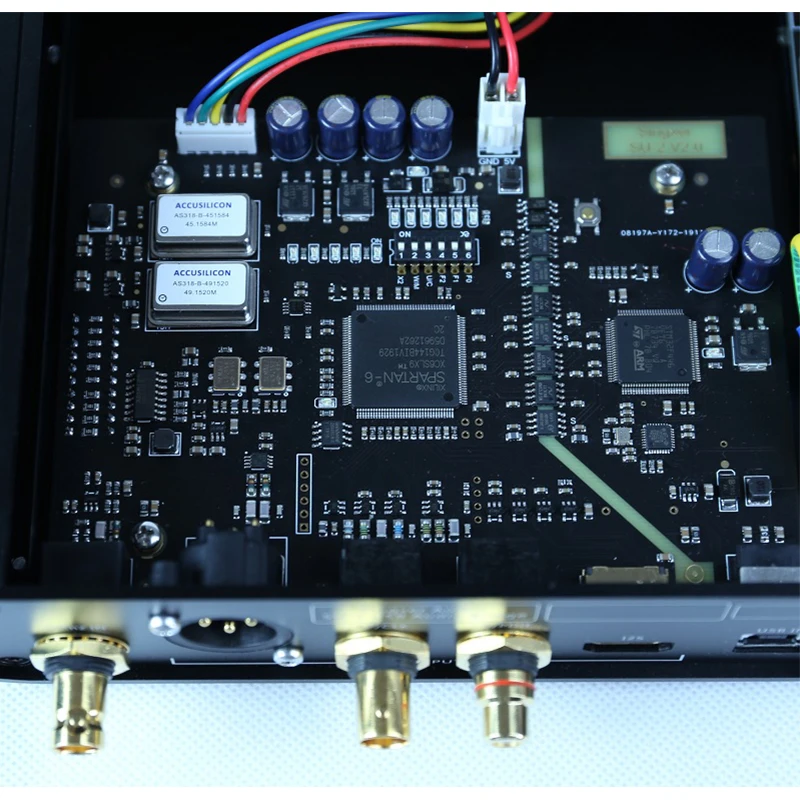

1. Мы придаем большое значение дизайну схем питания, используя LDOs с высокой производительностью, низким уровнем шума и быстрой реакцией в качестве основного источника питания. Вся плата использует несколько независимых источников питания LDO, а в часовой части даже используется LDO ADI с ультра-низким уровнем шума, что закладывает прочную основу для обеспечения максимальной производительности на выходе.2. Основная плата печатной платы имеет 4-слойную конструкцию печатной платы для обеспечения полноценной заземляющей плоскости и силового слоя. Высокоскоростной цифровой метод проектирования используется для обеспечения целостности сигнала и целостности питания всей платы. Часовой сигнал специально обработан, а заземленная конструкция и точный контроль импеданса используются для обеспечения качества сигнала часов и улучшения его помехоустойчивости. Входные и выходные сигналы соответствуют стандартному дизайну, особенно в высокоскоростных USB-сигналах используется дифференциальный контроль импеданса 90 Ом.

Совместимость системы:

1, Windows 7, Windows 8, Windows 10; 32/64 бит, необходимо установить специальные драйверы2, встроенный MacOS 10,6 и более новые версии, с помощью собственного драйвера системы3. Встроенный Linux с ядром, совместимым с UAC2, с использованием собственного драйвера системы (протестирован на системах Ubuntu и дафиле, на базе платформы INTEL X86)4, Android OS 4,2 и выше, устройство должно поддерживать функцию OTG. Вообще говоря, системы Android 9,0 и выше поддерживаются по умолчанию. Рекомендуется использовать его со специализированными игроками до 9,0.

Интерфейс I2S использует Выход HDMI:

1. Дифференциальный сигнал 3,3 В LVDS;2. DSD на сигнале, источник питания 5 В (малый ток), CPLD был обработан внутри отключенного сигнала, и нет необходимости выводить сигнал отключения звука;3. Сигнал DSD ON может быть определен самостоятельно. Сигнал DSD ON может быть произвольно выведен на контакты 13, 14, 15, 16 контактов розетки.

Гибкая конфигурация вывода I2S и часов:

1. Переключатели 1-4 соответствуют PIN13-16 контактам разъема HDMI. Потяните в положение ON, это означает, что HDMI PIN имеет функцию DSD_ON.2. Переключатели 5 и 6-это режимы, которые настраивают выход часов:Когда выключатель 5 выключен, часы выводят MCLK, а когда он включен, часы выводят WCK.Переключатель 6 настраивает частоту MCLK, которая составляет 22,5792 м/24,576 м при выключении, и 45,1584 м/49,152 м при включении;Конфигурация коммутатора 6 действительна для CLK OUT, RJ45-I2S и HDMI-I2S.3. Переключатель 7 может устанавливать левый и правый каналы в режиме DSD в сигнале I2S отдельно.4. Переключатель 8 может установить последовательность линий BCLK в сигнале I2S; При выключении пин4-BCLK + и PIN6-BCLK-;5. Переключателем 9 можно установить линейную последовательность LRCLK в сигнале I2S; При выключении PIN7-LRCLK + и PIN9-LRCLK-;6. Коммутатор 10 может задать линейную Последовательность данных в сигнале I2S; При выключении PIN1-это DATA +, а PIN3-DATA-;SU-2 можно настроить с помощью SW-переключателей для различных стандартов I2S.Однако, насколько мы знаем, HDMI-I2S отличается для каждого производителя в мире. Для большинства производителей HDMI-I2S является фирменным протоколом производителя. Поэтому, к сожалению, SU-2 не может адаптироваться ко всем HDMI-I2S машинам, поэтому мы не можем принимать возвраты из-за несовместимых интерфейсов I2S.

Размер и упаковка чехла:

Чехол Д * Ш * В: 234 мм * 170 мм * 46 мм, без учета высоты ног и выступающей части разъема на задней части чехла.Автономный Вес: 1,8 кг.Д * Ш * В картонной упаковки: 350 мм * 230 мм * 110 мм.Вес упаковопосылка упаковки: 2,3 кгАксессуары: USB-кабель и кабель питания.
