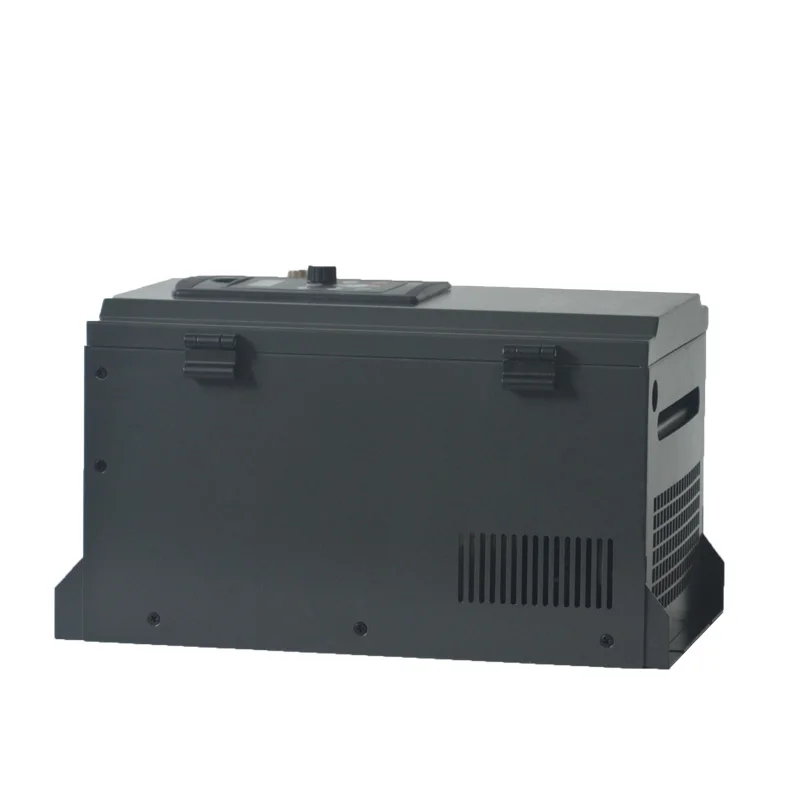

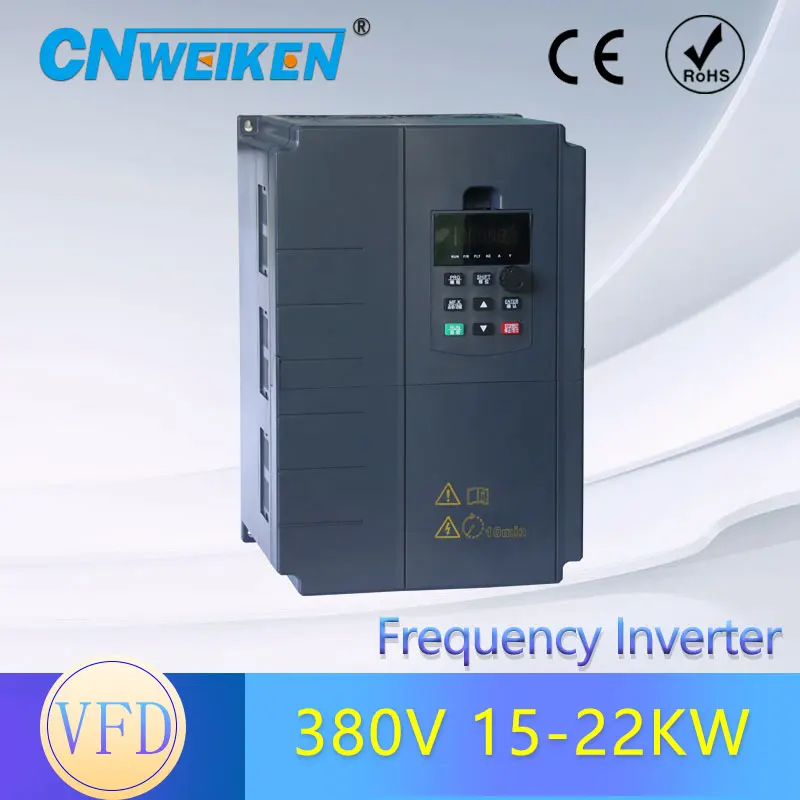

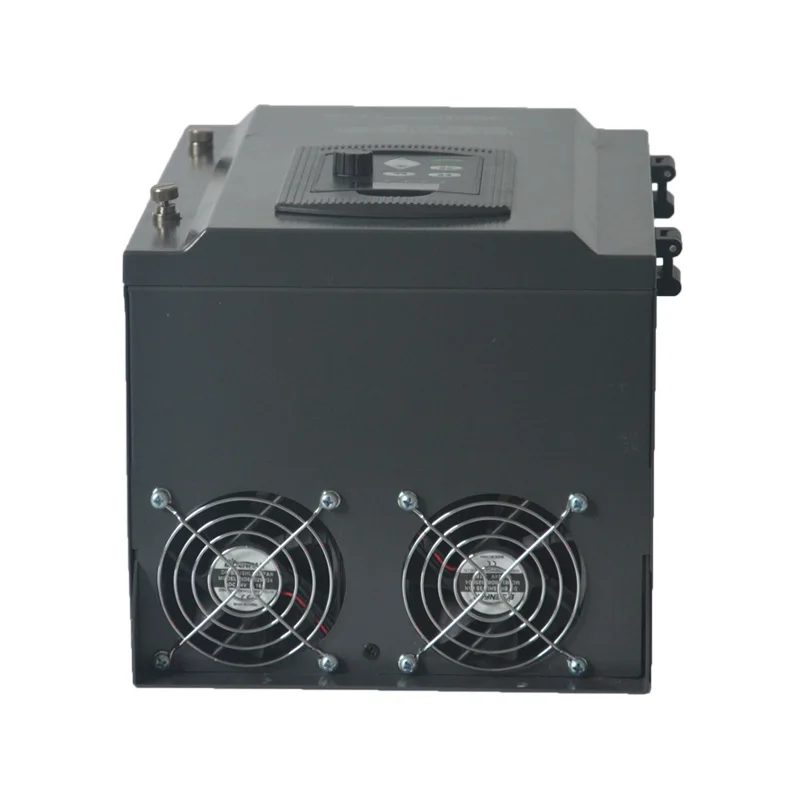

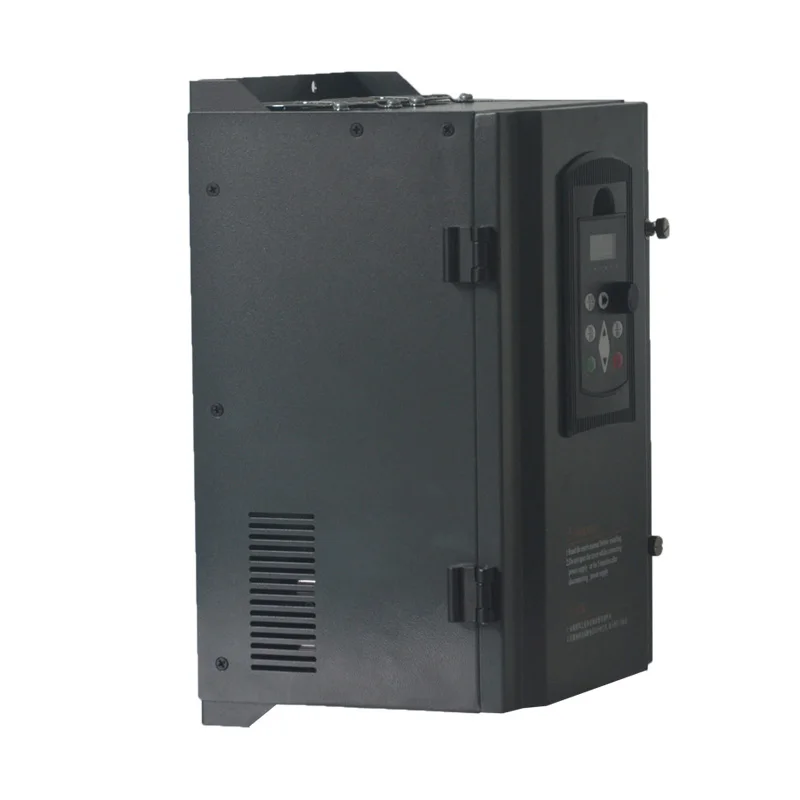

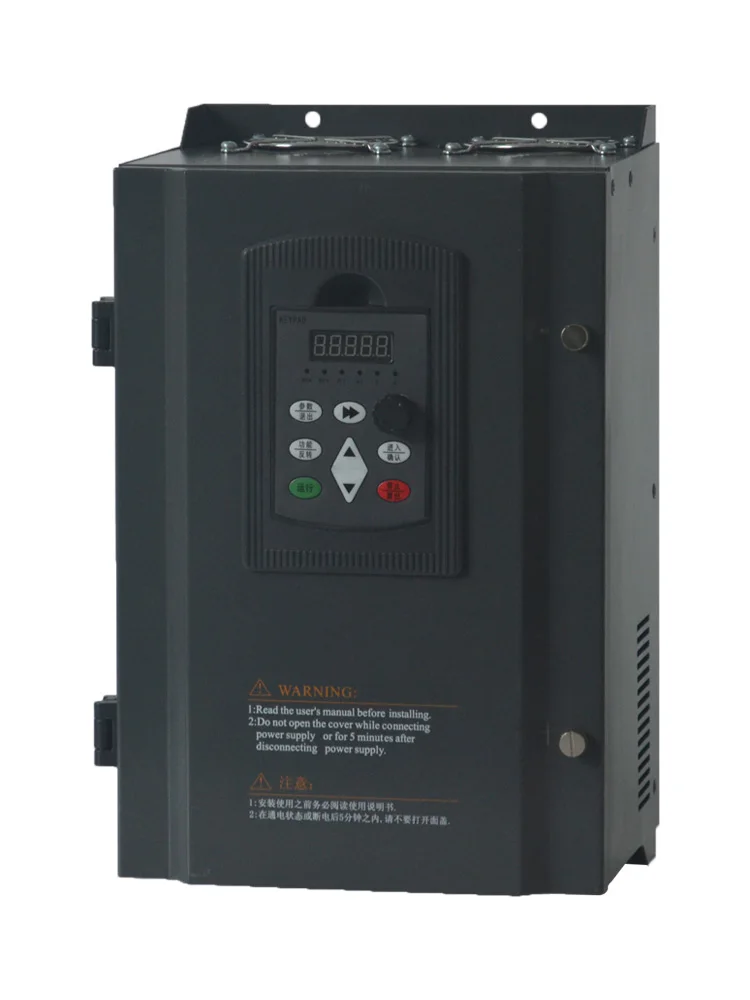

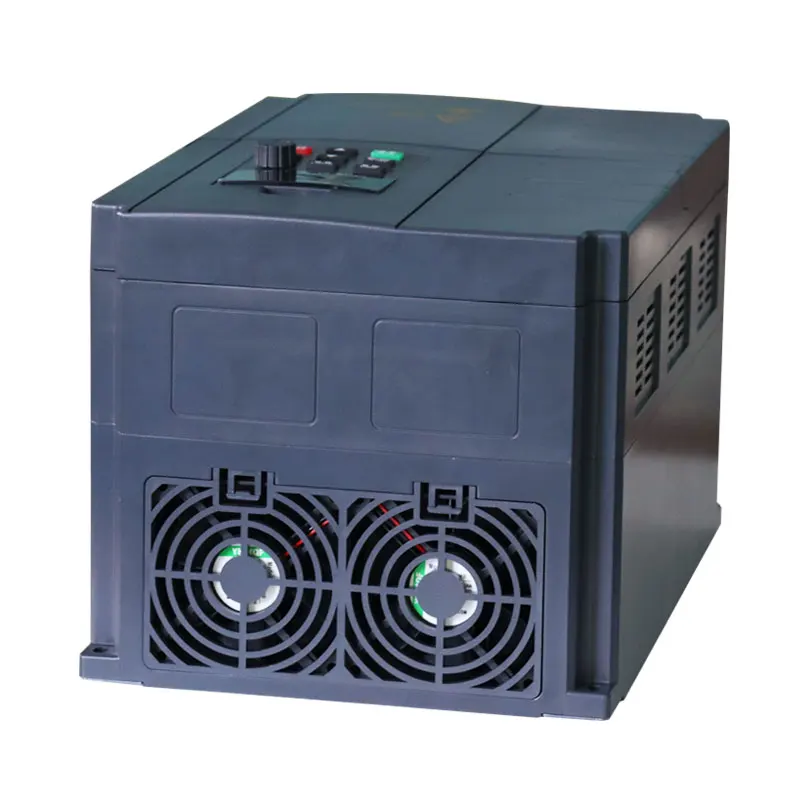

380V 15-22KW частотно-регулируемым приводом Высокая производительность переменного тока в постоянный частотно-регулируемый инвертор трехфазный двигатель
CNWeiKen Official Store - Надежность 96.75%
Более 1456 подписчиков, дата открытия магазина 23.08.2019
- Положительные оценки: 97% (218)
- Соответствие описанию: 96%
- Отвечает на сообщения: 96%
- Скорость отправки: 98%
Последнее обновление: 14.04.2022
Шпиндель Инвертор ac привод 15 кВт/18.5 кВт/22 кВт 380 В преобразователь частоты 3 фазы инвертор частоты для контроллера скорости двигателя VFD
380 В/15 кВт
380V/18.5KW
380 В/22 кВт
Номер модели
WK600-0150-G3T
WK600-0185-G3T
WK600-0220-G3T
Входное напряжение
3 фазы 380V ± 10% 50 Гц/60 Гц
Выходное напряжение
Трехфазный 0-380 в 0-500 Гц
Мощность
15 кВт/20 л.с.
18.5 кВт/25 л.с.
22 кВт/30 л.с.
Номинальный ток
32А
36а
45А
Размер формы (мм)
345*230*200
Размер упаковки (мм)
385*300*290
Вес
12 кг
12 кг
12 кг
Инструкции по выбору типа:
1. Пожалуйста, внимательно прочитайте инструкции по продукту, выберите тип в соответствии с функцией и мощностью, которые вам нужны, и избегайте повреждений, вызванных неправильной проводкой.
2.Этот преобразователь частоты не поддерживает Однофазное регулирование скорости двигателя с емкостью.
3. Регулирование скорости трехфазных двигателей переменного тока с шестью или более этапами. Пожалуйста, приобретите конвертер с более высокой мощностью, чем двигатель.
4.Если вы не знаете, как выбрать тип, вы также можете связаться с нами, чтобы дать вам несколько предложений.

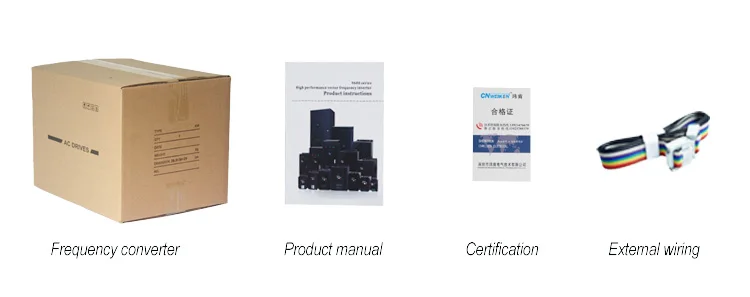

Упаковочный лист:
Машина * 1, обтекаемая Версия руководства продукта * 1 (включая гарантийный талон), линия расширения * 1 (введение клавиатуры, необходимо приобрести отдельно), сертификат сертификации продукта * 1
Дополнительное Примечание:
А.Если вам нужна подробная Версия руководства по продукту, вы можете связаться с нами, чтобы отправить его вам бесплатно.
B. Если нет бумажной продукции по эксплуатации во время упаковки чехол, это может быть из-за изменений продукта или обновлений. Пожалуйста, свяжитесь с нами для получения новейшего и точного электронного руководства.

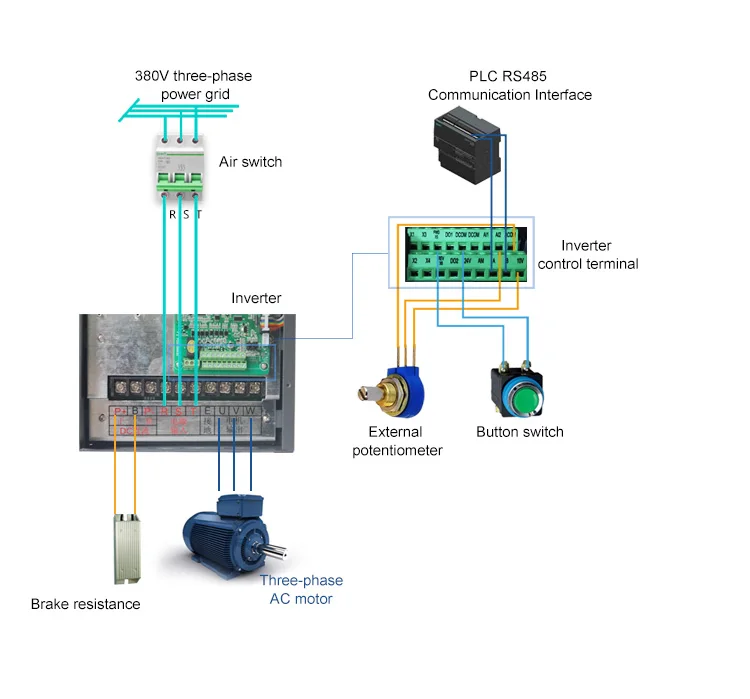

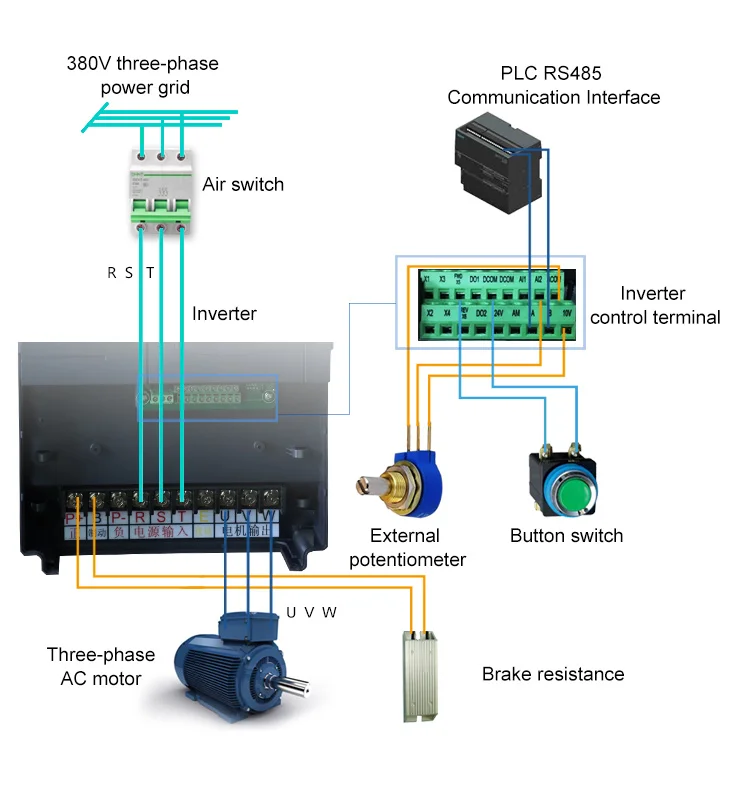

R, S, T являются входными клеммами трехфазного источника питания преобразователя частоты.
U, V, W являются выходными клеммами преобразователя частоты и подключен трехфазный асинхронный двигатель. P и P B являются соединительными клеммами тормозного сопротивления.
Стандартные функции
Максимальная частота
Векторное управление: 0-500 ГцV/F контроль: 0-500 Гц
Несущая частота
1-16 кГцЧастота несущего устройства автоматически настраивается на основе характеристик нагрузки.
Разрешение входной частоты
Цифровая настройка: 0,01 ГцАналоговая Настройка: Максимальная частота x 0.025%
Режим управления
Бессенсорное векторное управление (SVC)Управление частотой (V/F)
Крутящий момент запуска
0,25 Гц/150% (SVC)
Диапазон скорости
1:200 (SVC)
Точность стабильности скорости
± 0.5% (SVC)
Точность управления крутящим моментом
± 5% для 10 Гц выше (SVC)
Увеличение крутящего момента
Индивидуальные boost 0,1% до 30,0%
Кривая V/F
Прямая Кривая V/F; Многоточечная Кривая V/F; Квадратная Кривая V/F; Полное разделение V/F;Половина V/F разделение
Режим пандуса
Прямой пандус S-curve rampЧетыре отдельных настройки времени ускорения/замедления в диапазоне от 0 С до 6500 с.
Торможение впрыска постоянного тока
DC впрыска торможения частота: 0 Гц до макс. Частота постоянного тока инъекций торможения активного время: 0,0 s до 36,0 s.Текущий уровень торможения впрыска постоянного тока: от 0% до 100%.
Пробежка
Частотный диапазон пробежки Бег: 0,00 до 50,00 ГцУскорение/замедление время пробежки: 0,0 s до 6500,0 s
Встроенные несколько предустановленных скоростей
Система реализует до 16 скоростей с помощью простой функции PLC или с помощью цифровых входных сигналов.
Бортовой PID
Система реализует функцию пропорциональной алегрально-производной (PID) в замкнутом цикле управления.
Автоматическое регулирование напряжения (AVR)
Система поддерживает постоянное выходное напряжение автоматически, когда напряжение сетки изменяется через допустимый диапазон.
Контроль перенапряжения и перегрузки по току
Система автоматически ограничивает выходной ток и напряжение во время работы, чтобы предотвратить частые или чрезмерные поездки.
Ограничение и контроль крутящего момента
Система автоматически ограничивает крутящий момент, чтобы предотвратить частые перегрузки по току во время работы.
Индивидуальные функции
Питание погружение-через
Отзывы о нагрузке энергия компенсирует Любое снижение напряжения, позволяя приводу продолжать работать в течение короткого времени во время отключения питания.
Быстрая профилактика перегрузки по току
Функция помогает избежать частых перегрузки по току.
Виртуальный ввод/вывод
Пять групп виртуального цифрового ввода/выходов (X /DO) поддерживают простое логическое управление.
Контроль времени
Диапазон времени: 0,0 до 6500,0 минут
Двухмоторный переключатель
Привод имеет две группы параметров двигателя и может управлять до двух двигателей.
Несколько полевых автобусов
Привод поддерживает четыре полевых автобуса:Modbus-RTU; PROFIBUS-DP; CANlink; CANopen
Запуск
Источник команд
Позволяет использовать различные методы переключения между командными источниками:Операционная панель (клавиатура и дисплей) терминал ввода/вывода управленияСерийное общение
Основной канал настройки частоты
Поддерживает до 10 каналов настройки частоты и позволяет различные методы переключения между каналами настройки частоты:Цифровая настройкаАналоговое напряжение аналоговый ток справочная информация импульсная связь ссылка
Вспомогательный канал настройки частоты
Поддерживает до 10 вспомогательных источников частоты и позволяет точно настроить вспомогательную частоту и основной и вспомогательный расчет.
Входные клеммы
Стандарт:Шесть цифровых входных (X) терминалов, один из которых поддерживает высокоскоростные импульсные входы до 100 кГц.Два аналоговых входа (AI), один из которых поддерживает только вход 0 to10 V, а другой поддерживает ток от 0 до 10 V и от 4 до 20 mA.
Выходные клеммы
Стандарт:Одиночный Высокоскоростной импульсный выходной терминал (открытый коллектор) для выхода сигнала квадратной волны в частотном диапазоне от 0 до 100 кГцОдиночный цифровой выход (DO) терминал Одно реле выходной терминалОдин аналоговый выходной (AM) терминал, который поддерживает либо ток на выходе в диапазоне от 4 до 20 мА или напряжение на выходе в диапазоне от 0 до 10 В.
Блокировка ключей и выбор функций
Ключи на панели управления могут быть заблокированы или частично заблокированы электронным способом для предотвращения случайной работы.Диапазон некоторых функций может быть ограничен допустимым диапазоном, чтобы предотвратить неправильные настройки.
Защита
Защита от потери фазы
Защита от потери входной фазыЗащита от потери выходной фазы
Мгновенная защита от перегрузки по току
Стоп, когда превышен 200% номинального выходного тока
Защита от перенапряжения
Остановка при напряжении шины постоянного тока выше 800 в
Защита от пониженного напряжения
Остановка, когда напряжение шины постоянного тока ниже 350 в
Защита от перегрева
Защита срабатывает, когда мост привода переменного тока перегревается.
Защита от перегрузки
Остановка после работы при 150% номинального тока в течение 60 секунд
Защита от избыточной силы тока
Остановки в тех случаях, когда 2,0 раз номинального тока привод переменного тока превышено.
Защита торможения
Защита от перегрузки Тормозного БлокаЗащита от короткого замыкания резистора торможения
Защита от короткого замыкания
Выходная фазовая защита от короткого замыканияВыходная фазовая защита от короткого замыкания
Защита окружающей среды
Место установки
Установите привод переменного тока там, где он находится в помещении и защищен от прямых солнечных лучей, пыли, коррозионных или горючих газов, масляного дыма, пара, попадания воды или любой другой жидкости и соли.
Высота
Ниже 1000 мЕсли высота превышает 1000 м, снимите скорость привода в соответствии с разделом 1,5 de-rating.Макс. 3000 м для LVD требования к директиве.
Рабочая температура
-10 ℃ до + 50 ℃Если температура окружающей среды не находится в этом диапазоне, снимите скорость привода в соответствии с разделом 1,5 de-rating.
Температура хранения
-20 ℃ до + 60 ℃
Влажность
Менее 95% относительной влажности без конденсации.
Вибрация
Меньше, чем 5,9 m/s2 (0,6 г).
Степень загрязнения
PD2
Категория перенапряжения
OVC III
Обратите внимание: Мы не несем ответственности за любые таможенные пошлины или налог на импорт!
Оплата
А. Пожалуйста, сделайте оплату путем безопасной оплаты заранее и чтобы мы могли организовать доставку вовремя.
B. Пожалуйста, напишите свой подробный адрес доставки, контактную информацию и номер телефона при оплате. Очень важно успешно доставить посылка. Перед оплатой убедитесь, что ваш адрес в Aliexpress совпадает с вашим адресом доставки. В частности, для российских покупателей необходимо указать полное имя (имя, среднее имя, фамилию). Большое спасибо.
C. Мы не несем ответственности за любые таможенные пошлины или налог на импорт. Пожалуйста, свяжитесь с таможней вашей страны, чтобы определить, какие дополнительные расходы будут понесены до торгов/покупки.
Доставка
А. Вся посылка является стандартной упаковкой бумажной коробки или деревянной упаковкой для большого заказа.
B. Пожалуйста, обратите внимание на дату доставки с использованием другой экспресс-доставки, поэтому, пожалуйста, выберите правильную доставку в соответствии с вашими потребностями.
C. Если Вы готовитесь к большому заказу, пожалуйста, свяжитесь с нами, если хотите доставку любым другим способом.
D. Все пакеты будут отправлены с номером отслеживания.
Отзывы
Ваши положительные отзывы высоко ценятся. Мы гарантируем качество нашей продукции. Каждый товар тщательно проверяется перед отправкой. Пожалуйста, немедленно свяжитесь с нами, если есть какие-либо причины. Мы сделаем все возможное, чтобы удовлетворить вас.
Если вы удовлетворены нашими продуктами и обслуживанием, пожалуйста, оставьте положительный отзыв (★★★★★) Отзывы для нас. Это очень важно для нас. Большое спасибо заранее.
Свяжитесь с нами
Мы ответим на ваши запросы как можно скорее. Однако обратите внимание, что у нас есть разница во времени 12-16 часов с Западной Европой и разница во времени 8 часов с США, поэтому мы обещаем, что постараемся ответить в течение 24 часов.
Для оптовых заказов, пожалуйста, свяжитесь с нами для получения подробной информации. Мы можем предоставить вам соответствующую скидку.
-
10V Output VoltageYes
-
24V Output VoltageYes
-
Brake unitBuilt-in
-
CommunicationRS485
-
Control ModeOpen loop vector control(SVC) V/F control
-
Input Voltage3 phase 380V
-
Output VoltageThree-phase 380V
-
Relay outputNormally open/normally close
-
Вес12KG
-
Вес логистики12.000
-
Выходная мощность15kw/18.5kw/22kw
-
Выходной ток32A/36A/45A
-
Индивидуальное изготовлениеДа
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаCNWeiKen
-
Номер моделиWK600
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер345*230*200
-
Размер логистики - высота (см)29
-
Размер логистики - длина (см)38
-
Размер логистики - ширина (см)30
-
СертификацияЕвропейский сертификат соответствия
-
ТипDC/AC Inverters
-
Тип выходаTriple
-
Частота на выходе0-500Hz
