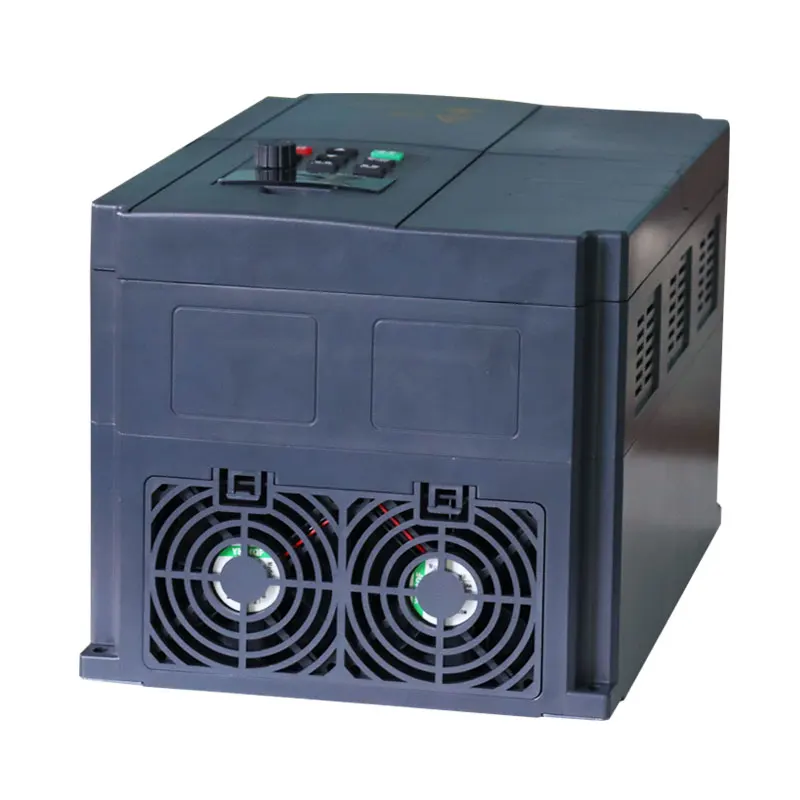

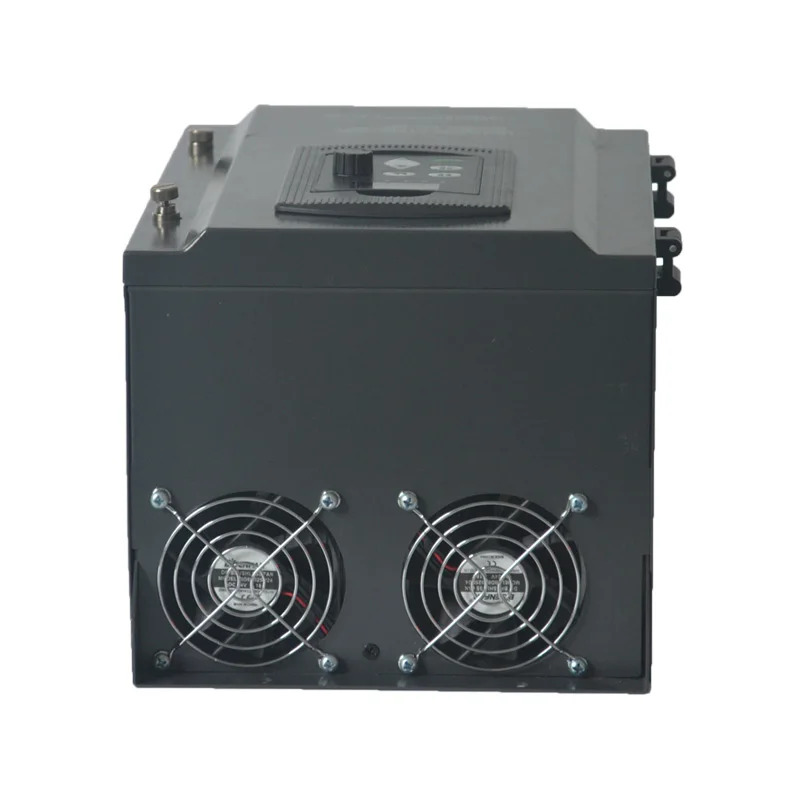

Шпиндельный Инвертор ac привод 7.5 кВт/11 кВт 220 В преобразователь частоты 3 фазы инвертор частоты для контроллера скорости двигателя VFD
220 В/15 кВт
220 В/11 кВт
Номер модели
WK600-0150-G1T
WK600-0110-G1T
Входное напряжение
Однофазный 220V ± 10% 50 Гц/60 Гц
Выходное напряжение
Трехфазный 0-220 В 0-650 Гц
Мощность
15 кВт/20 л.с.
11 кВт/15 л.с.
Номинальный ток
60А
42А
Размер формы (мм)
345*230*200
Размер упаковки (мм)
385*300*290
Вес
12 кг
Инструкции по выбору типа:
1. Пожалуйста, внимательно прочитайте инструкции по продукту, выберите тип в соответствии с функцией и мощностью, которые вам нужны, и избегайте повреждений, вызванных неправильной проводкой.
2.Этот преобразователь частоты не поддерживает Однофазное регулирование скорости двигателя с емкостью.
3. Регулирование скорости трехфазных двигателей переменного тока с шестью или более этапами. Пожалуйста, приобретите конвертер с более высокой мощностью, чем двигатель.
4.Если вы не знаете, как выбрать тип, вы также можете связаться с нами, чтобы дать вам несколько предложений.
Упаковочный лист:
Машина * 1, обтекаемая Версия руководства продукта * 1 (включая гарантийный талон), линия расширения * 1 (введение клавиатуры, необходимо приобрести отдельно), сертификат сертификации продукта * 1
Дополнительное Примечание:
А.Если вам нужна подробная Версия руководства по продукту, вы можете связаться с нами, чтобы отправить его вам бесплатно.
B. Если нет бумажной продукции по эксплуатации во время упаковки чехол, это может быть из-за изменений продукта или обновлений. Пожалуйста, свяжитесь с нами для получения новейшего и точного электронного руководства.

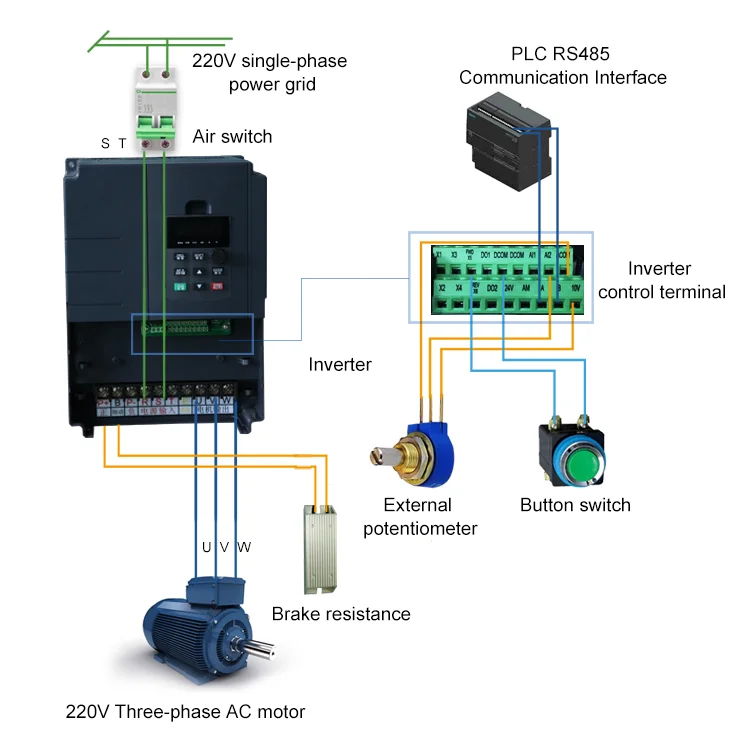

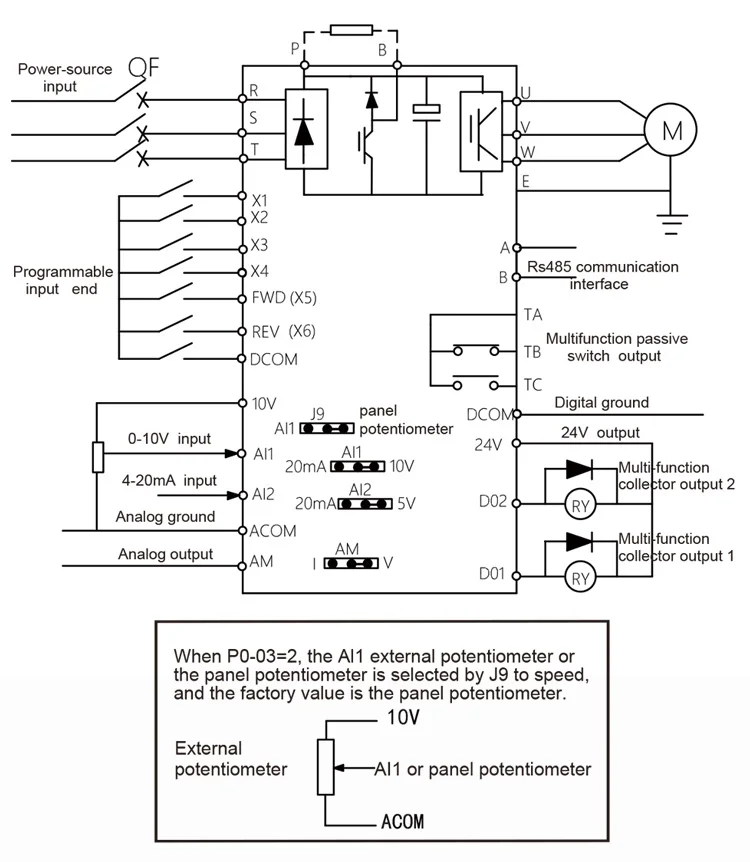

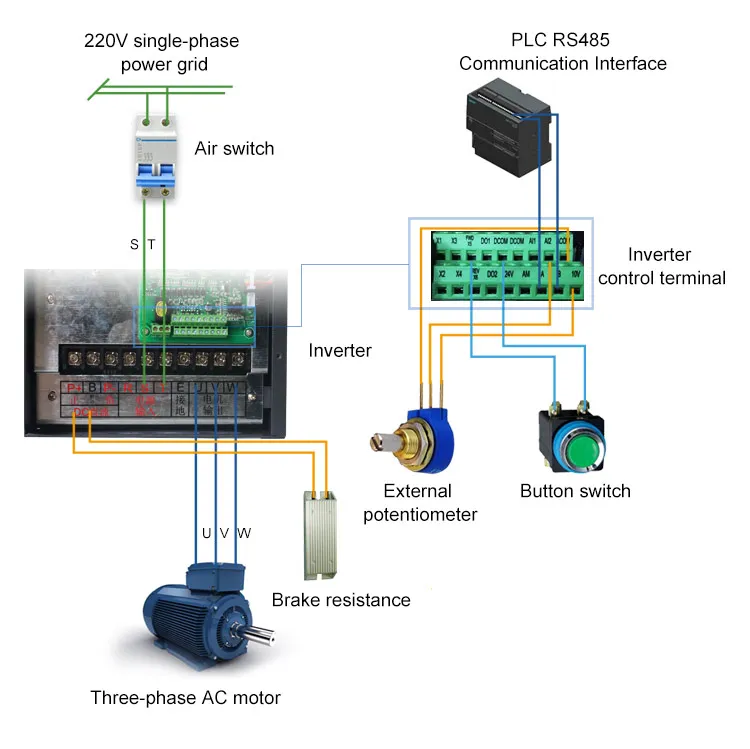

R, S, T являются входными клеммами трехфазного источника питания преобразователя частоты (однофазный источник питания, соединенный с S, T).
U, V, W являются выходными клеммами преобразователя частоты и подключен трехфазный асинхронный двигатель. P и P B являются соединительными клеммами тормозного сопротивления.
Стандартные функции
Максимальная частота
• Векторное управление: 0-650 Гц• Управление в/Ф: 0-650 Гц или 0-3200 Гц
Несущая частота
0,5-16 кГцЧастота несущего устройства автоматически настраивается на основе характеристик нагрузки.
Разрешение входной частоты
Цифровая настройка: 0,01 ГцАналоговая Настройка: Максимальная частота x 0.025%
Режим управления
• Бесконтактный Векторный контроль потока (SFVC)• Контроль напряжения/частоты (V/F)
Крутящий момент запуска
Тип G: 0,5 Гц/150% (упсцп);
Диапазон скорости
1:100 (SFVC)
Точность стабильности скорости
± 0.5% (SFVC)
Точность управления крутящим моментом
± 5%
Стандартные функции
Емкость перегрузки
Тип G: 60s для 150% номинального тока, 3s для 180% номинального тока
Увеличение крутящего момента
• Фиксированное увеличение• Подгонянный boost 0.1%-30.0%
Кривая V/F
• Прямая Кривая V/F• Многоточечная Кривая V/F• N-батарея V/F кривой (1,2, высокая мощность, с 1,4, высокая мощность, с 1,6, высокая мощность, с 1,8, высокая мощность, с квадратной формы)
Разделение V/F
Два типа: полное разделение; Половинное разделение
Режим пандуса
• Прямой пандус• Пандус s-образной кривойЧетыре группы ускорения/замедления с диапазоном 0,0-6500,0 s
Торможение постоянного тока
Торможение постоянного тока Частота: 0,00 Гц Максимальная частотаВремя торможения: 0,0-36,0 sЗначение тока торможения: 0.0%-100.0%
Управление пробежкой
Диапазон частот: 0,00-50,00 ГцJOG Ускорение/замедление время: 0,0-6500,0 s
Встроенные несколько предустановленных скоростей
Он реализует до 16 скоростей через простую функцию PLC или комбинацию X терминальных состояний.
Бортовой PID
Он легко реализует контролируемую процессом замкнутую систему управления.
Автоматическое регулирование напряжения (AVR)
Он может автоматически поддерживать постоянное выходное напряжение при изменении напряжения сети.
Контроль перенапряжения/перегрузки по току
Ток и напряжение автоматически ограничиваются во время работы, чтобы избежать частого отключения из-за перенапряжения/перегрузки по току.
Ограничение и контроль крутящего момента
Он может автоматически ограничивать крутящий момент и предотвращать частые перегрузки по току во время процесса работы.
Индивидуальные функции
Высокая производительность
Управление асинхронным двигателем и синхронным двигателем осуществляется с помощью высокопроизводительной технологии векторного управления током.
Мощность dip ездить через
Отзывы о нагрузке энергия компенсирует Снижение напряжения, так что привод переменного тока может продолжать работать в течение короткого времени.
Ограничение быстрого тока
Это помогает избежать частых перегрузки по току неисправностей привода переменного тока.
Виртуальная I/Os
Пять групп виртуальных X/DOs могут осуществлять простое логическое управление.
Контроль времени
Диапазон времени: 0,0-6500,0 минут
Многомоторный переключатель
Четыре двигателя можно переключать через четыре группы параметров двигателя.
Несколько протоколов связи
Поддерживает связь через Modbus-RTU, PROFIBUS-DP, CANlink и CANopen.
Запуск
Источник запуска команды
• Рабочая панель• Клеммы управления• Порт последовательной связиВы можете выполнять переключение между этими источниками различными способами.
Источник частоты
В общей сложности 10 частотных источников, таких как Цифровая настройка, Настройка аналогового напряжения, Настройка аналогового тока, настройка импульса и настройка последовательного порта связи.Вы можете выполнять переключение между этими источниками различными способами.
Вспомогательный источник частоты
Есть десять вспомогательных источников частоты. Он может осуществлять тонкую настройку вспомогательной частоты и частотного синтеза.
Входной терминал
Стандарт:6 цифровых входных (X) терминалов, один из которых поддерживает Высокоскоростной импульсный вход до 100 кГц, 2 аналоговых входа (AI) терминалов, один из которых поддерживает только вход напряжения 0-10 в, а другой поддерживает Вход напряжения 0-10 В или вход тока 4-20 мА
Выходной терминал
Стандартный1 Высокоскоростной импульсный выходной терминал (открытый коллектор), который поддерживает 0-100 кГц квадратный волновой сигнал1 цифровой выход (DO) Терминал 3 релейный выходной терминал1 аналоговый выходной (AM) терминал, который поддерживает ток 0-20 мА или выход напряжения 0-10 в
Отображение и эксплуатация на панели управления
Блокировка ключей и выбор функций
Он может частично или полностью заблокировать ключи и определить диапазон функций некоторых клавиш, чтобы предотвратить неисправность.
Режим защиты
Обнаружение короткого замыкания двигателя при включении питания, защита от потери Входной/Выходной фазы, защита от перегрузки по току, защита от перенапряжения, защита от пониженного напряжения, защита от перегрева и защита от перегрузки
Защита окружающей среды
Место установки
В помещении, без прямых солнечных лучей, пыли, коррозионного газа, горючих газов, масляного дыма, паров, капель или соли.
Высота
Менее 1000 м
Температура окружающей среды
-10 ℃ до + 40 ℃ (de-rated, если температура окружающей среды составляет от 40 ℃ до 50 ℃)
Влажность
Менее 95% относительной влажности, без конденсации
Вибрация
Меньше, чем 5,9 m/s2 (0,6 г)
Температура хранения
-20 ℃ до + 60 ℃
IP уровень
IP20
Степень загрязнения
PD2
Система распределения электроэнергии
TN , TT
Обратите внимание: Мы не несем ответственности за любые таможенные пошлины или налог на импорт!
Оплата
А. Пожалуйста, сделайте оплату путем безопасной оплаты заранее и чтобы мы могли организовать доставку вовремя.
B. Пожалуйста, напишите свой подробный адрес доставки, контактную информацию и номер телефона при оплате. Очень важно успешно доставить посылка. Перед оплатой убедитесь, что ваш адрес в Aliexpress совпадает с вашим адресом доставки. В частности, для российских покупателей необходимо указать полное имя (имя, среднее имя, фамилию). Большое спасибо.
C. Мы не несем ответственности за любые таможенные пошлины или налог на импорт. Пожалуйста, свяжитесь с таможней вашей страны, чтобы определить, какие дополнительные расходы будут понесены до торгов/покупки.
Доставка
А. Вся посылка является стандартной упаковкой бумажной коробки или деревянной упаковкой для большого заказа.
B. Пожалуйста, обратите внимание на дату доставки с использованием другой экспресс-доставки, поэтому, пожалуйста, выберите правильную доставку в соответствии с вашими потребностями.
C. Если Вы готовитесь к большому заказу, пожалуйста, свяжитесь с нами, если хотите доставку любым другим способом.
D. Все пакеты будут отправлены с номером отслеживания.
Отзывы
Ваши положительные отзывы высоко ценятся. Мы гарантируем качество нашей продукции. Каждый товар тщательно проверяется перед отправкой. Пожалуйста, немедленно свяжитесь с нами, если есть какие-либо причины. Мы сделаем все возможное, чтобы удовлетворить вас.
Если вы удовлетворены нашими продуктами и обслуживанием, пожалуйста, оставьте положительный отзыв (★★★★★) Отзывы для нас. Это очень важно для нас. Большое спасибо заранее.
Свяжитесь с нами
Мы ответим на ваши запросы как можно скорее. Однако обратите внимание, что у нас есть разница во времени 12-16 часов с Западной Европой и разница во времени 8 часов с США, поэтому мы обещаем, что постараемся ответить в течение 24 часов.
Для оптовых заказов, пожалуйста, свяжитесь с нами для получения подробной информации. Мы можем предоставить вам соответствующую скидку.
-
10V Output VoltageYes
-
24V Output VoltageYes
-
Brake unitBuilt-in
-
CommunicationRS485
-
Control ModeOpen loop vector control(SVC) V/F control
-
Input VoltageSingle phase 220V
-
Output VoltageThree-phase 220V
-
Relay outputNormally open/normally close
-
Вес12KG
-
Вес логистики12.000
-
Выходная мощность.5KW/11K
-
Выходной ток30A/42A
-
Индивидуальное изготовлениеДа
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаCNWeiKen
-
Номер моделиWK600
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер345*230*200
-
Размер логистики - высота (см)29
-
Размер логистики - длина (см)38
-
Размер логистики - ширина (см)30
-
СертификацияЕвропейский сертификат соответствия
-
ТипDC/AC Inverters
-
Тип выходаTriple
-
Частота на выходе0-650Hz
