VFD 220 кВт однофазный на 3-фазный инвертор 380 В до в преобразователь частоты переменного тока
CNWeiKen inverter Store - Надежность 96%
Более 42 подписчиков, дата открытия магазина 03.02.2021
- Положительные оценки: 96% (27)
- Соответствие описанию: 96%
- Отвечает на сообщения: 96%
- Скорость отправки: 96%
Последнее обновление: 10.05.2022
Рекомендации по выбору товара в магазине
Таблица выбора типа
220 В до 380 В/15 кВт
220V до 380V/18.5KW
220V до 380V/22KW
Номер модели
WK-0150-G1T3
WK-0185-G1T3
WK-0220-G1T3
Входное напряжение
Однофазный 220V ± 15% 50 Гц/60 Гц
Выходное напряжение
Трехфазный 0-380 в 0-650 Гц
Мощность
15 кВт/20 л.с.
18.5 кВт/25 л.с.
22 кВт/30 л.с.
Номинальный ток
32А
36а
45А
Размер формы
345*230*200
Размер упаковки
385*300*290
Вес
12 кг
Инструкции по выбору типа:
1. Пожалуйста, внимательно прочитайте инструкции по продукту, выберите тип в соответствии с функцией и мощностью, которые вам нужны, и избегайте повреждения, вызванного неправильным Кольцом 1. Пожалуйста, внимательно прочитайте инструкции по продукту, выберите тип в соответствии с функциями и мощностью, которые вам нужны, и избегайте повреждений, вызванных неправильной проводкой.
2. Этот преобразователь частоты не может управлять другими типами нагрузки, за исключением индуктивной нагрузки, такой как двигатель.
Пожалуйста, обратите особое внимание на это при покупке.
3. Емкость перегрузки 220 В до 380 В преобразователь частоты мала.
Пожалуйста, выберите как минимум один более высокий уровень мощности.Когда нагрузка очень большая
(Например, гидравлический насос зубчатого насоса) или есть блокирующее состояние,
Выберите повышающий инвертор, который на 2 уровня больше мощности двигателя.
4. Инвертор не может быть подключен к тормозному блоку и резистору,
И не может использоваться в случаях, требующих быстрого отключения и
Случаи потенциальной нагрузки (например, краны)
5. Если вы не знаете, как выбрать тип, вы также можете связаться с нами, чтобы дать вам некоторые предложения. Если вы не знаете, как выбрать тип, вы также можете связаться с нами, чтобы дать вам несколько предложений.
Дополнительное Примечание:
А.Если вам нужна подробная Версия руководства по продукту, вы можете связаться с нами, чтобы отправить его вам бесплатно.
B. Если нет бумажной продукции по эксплуатации во время упаковки чехол, это может быть из-за изменений продукта или обновлений. Пожалуйста, свяжитесь с нами для получения новейшего и точного электронного руководства.
Преобразователь частоты 220 В до 380 В предназначен для решения проблемы, что двигатель электрического оборудования 380 В трехфазный, но нет трехфазного питания 380 В вокруг него, но только в том случае, 220V однофазный источника питания. Конкретное решение может сослаться на следующие предложения:
А. Если трехфазный двигатель 380V сам по себе является звездным соединением, его можно изменить на треугольное соединение. В это время двигатель становится трехфазным электродвигателем 220 В, используя наш преобразователь 220 В для преобразования однофазного 220 В в Трехфазный 220 в, такой же уровень мощности может решить проблему.
(Для двигателей, которые требуют быстрого отключения и потенциальных нагрузок, требуются инверторы того же уровня напряжения и тормозные резисторы для нормального использования)
B. Если трехфазный двигатель 380V сам по себе является треугольным соединением, его нельзя решить, изменив его метод подключения. Мы должны использовать наш конвертер 220 В-380 В для решения проблемы и обратить внимание на выбор.
C. Идентификация соединений двигателя может быть указана на следующем рисунке: Figure1-это мотор, соединенный со звездой. Рис. 2-Треугольный Соединительный двигатель.
Специальное примечание:
Преобразователь частоты-это двигатель с мягким пуском. Включите двигатель после того, как инвертор не может быть запущен.
В такой неправильной работе инвертор будет работать для защиты.
Если переключатель используется для управления запуском и остановкой двигателя,
Выключатель может быть переключен на пассивный незаряженный сигнал и управляется терминалом инвертора,
Так что оригинальный переключатель может быть использован для управления инвертором для управления запуском
И остановка двигателя.
Если вы не понимаете, вы можете проконсультироваться с нашим персоналом по обслуживанию клиентов, чтобы решить эту проблему.

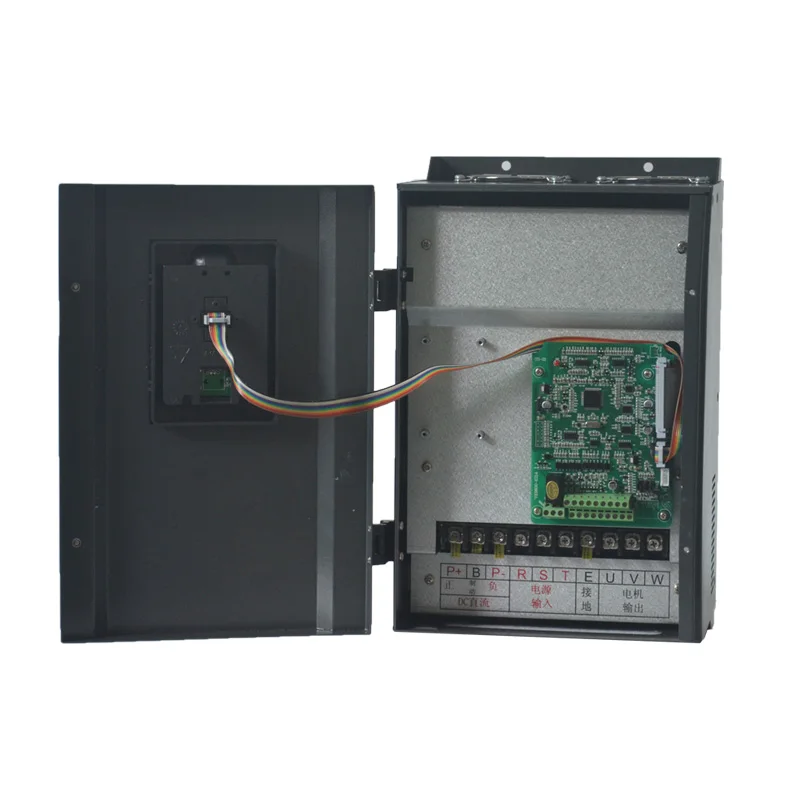

R, T являются входными клеммами преобразователя частоты 220 В питания;
U, V и W являются выходными клеммами преобразователя частоты, Соединенным с трехфазным двигателем переменного тока.
● Входные и выходные характеристики
Диапазон входного напряжения: 220 В ± 15%
Диапазон входных частот: 47 ~ 63 Гц
Диапазон выходного напряжения: 0 ~ Номинальное входное напряжение
Диапазон выходной частоты: 0 ~ 650 Гц
● Особенности периферийного интерфейса
Программируемый цифровой вход: 4 входа
Программируемый аналоговый вход: AI1: 0 ~ 10 в вход, AI2: 0 ~ + 5 В или панель потенциометра вход
Выход открытого коллектора: 1 выход
Релейный выход: 1 выход
Аналоговый выход: 1 выход, опционально 4 ~ 20 мА или 0 ~ 10 в
● Технические характеристики
Управление: pg-бесплатный Векторный контроль, V/F контроль
Пусковой крутящий момент: без векторное управление: 0,5 Гц/150% (SVC)
Соотношение скорости: без PG векторное управление: 1: 100
Точность контроля скорости: векторное управление PG: ± 0.5% от максимальной скорости
Несущая частота: 0,5 k ~ 15,0 кГц
● Особенности
Режим настройки частоты: Цифровая настройка, аналоговая Настройка, серийная Настройка связи, многоскоростная, PID Настройка.
Функция управления PID
Мульти-функция контроля скорости: 8-Управление скоростью
Функция управления частотой качания
Мгновенное отключение питания без функции остановки
Функция клавиш REV / JOG: пользовательские многофункциональные клавиши быстрого доступа
АвтоматическийФункция регулировки напряжения: Когда напряжение сети изменяется, выходНапряжение может автоматически поддерживаться постоянно
ПредоставляемДо 25 видов защиты от неисправностей: перегрузки по току, перенапряжения, подНапряжение, перегрев, Потеря фазы, перегрузка и другая защита.

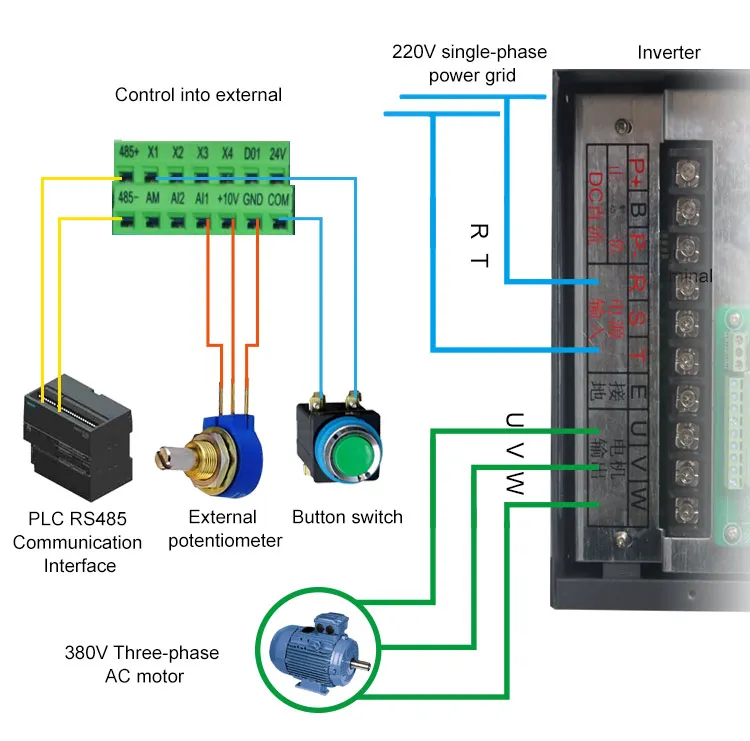

● Схема подключения клеммы управления
Обратите внимание: Мы не несем ответственности за любые таможенные пошлины или налог на импорт!
Оплата
А. Пожалуйста, сделайте платеж путем безопасной оплаты заранее и чтобы мы могли организовать доставку вовремя.
B. Пожалуйста,Напишите свой подробный адрес доставки, контактную информацию и телефонНомер при оплате. Очень важно успешно доставить посылка.Пожалуйста, убедитесь, что ваш адрес в Aliexpress совпадает с вашимАдрес доставки перед оплатой. Специально для российских клиентов,Укажите полное имя (имя, среднее имя, фамилию). СпасибоОчень много.
C. МыНе несем ответственности за любые таможенные пошлины или налог на импорт. Пожалуйста, проверьтеС таможней вашей страны, чтобы определить, какие дополнительныеСтоимость будет до торгов/покупки.
Доставка
А. Вся посылка является стандартной упаковкой бумажной коробки или деревянной упаковкой для большого заказа.
B. Пожалуйста, обратите внимание на дату доставки с использованием другой экспресс-доставки, поэтому, пожалуйста, выберите правильную доставку в соответствии с вашими потребностями.
C. Если Вы готовитесь к большому заказу, пожалуйста, свяжитесь с нами, если хотите доставку любым другим способом.
D. Все пакеты будут отправлены с номером отслеживания.
Отзывы
ВашПоложительные отзывы высоко ценятся. Мы гарантируем качествоНаши продукты. Каждый товар тщательно проверяется перед отправкой.Пожалуйста, немедленно свяжитесь с нами, если есть какие-либо причины. Мы будемСтарайтесь изо всех сил, чтобы удовлетворить вас.
ЕслиВы удовлетворены нашими продуктами и обслуживанием, пожалуйста, оставьтеПять звезд (★★★★★) Отзывы для нас. Это очень важно для нас.Большое спасибо заранее.
Свяжитесь с нами
МыОтветим на ваши запросы как можно скорее. Однако,Обратите внимание, что у нас есть разница во времени 12-16 часов с Западной ЕвропойИ 8 часов разницы во времени с США поэтому, мы обещаем попробоватьЛучше всего ответить в течение 24 часов.
Для оптовых заказов, пожалуйста, свяжитесь с нами для получения подробной информации. Мы можем предоставить вам соответствующую скидку.
-
10V Output VoltageYes
-
24V Output VoltageYes
-
Control ModeOpen loop vector control(SVC) V/F control
-
Input VoltageSingle phase 220V
-
Output VoltageThree-phase 380V
-
Relay outputNormally open and normally close
-
Вес11KG
-
Вес логистики12.000
-
Выходная мощность15kw/18.5kw/22kw
-
Выходной ток32A/38A/45A
-
Индивидуальное изготовлениеДа
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаCNWeiKen
-
Номер моделиWK310
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер355*220*212
-
Размер логистики - высота (см)29
-
Размер логистики - длина (см)38
-
Размер логистики - ширина (см)30
-
СертификацияЕвропейский сертификат соответствия
-
ТипПреобразователи DC/AC
-
Тип выходаТройной
-
Частота на выходе0-650Hz
