Высокое качество UUSP UPA-USB UPA USB серийный программер V1.3 несовместим с STMicroelectronics, для Motorola, микрочип, EEPROMs

UPA USB Серийный программист V1.3 совместим со STMicroelectronics, для Motorola, Microchip, EEPROMs

Топ 4 причины получить программатор USB UPA:

1. Язык: английский.

2. Аппаратная версия: V2014

3. Программное обеспечение Vesion: V1.3

4. Поддержка функции Nec, но в посылка нет адаптера NEC

Примечание: При запуске программиста, пожалуйста, закройте антивирусную программу.

Описание:

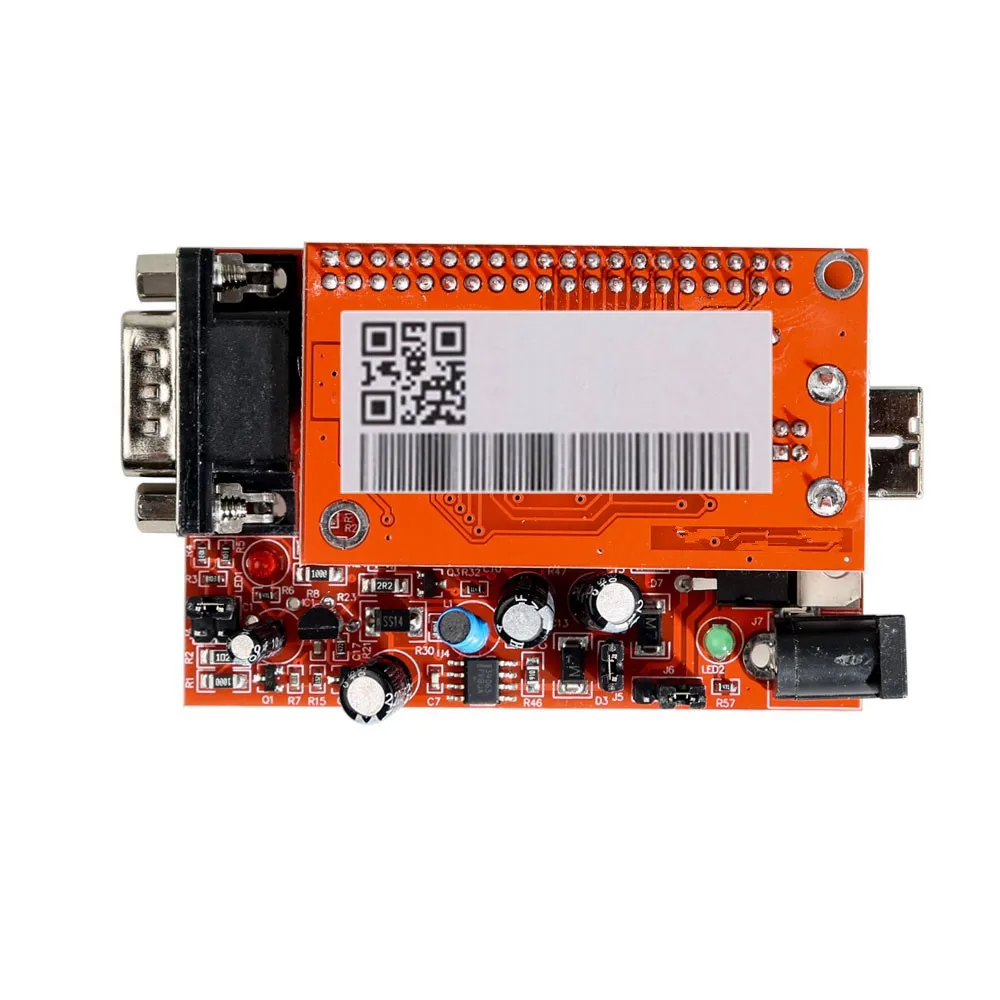

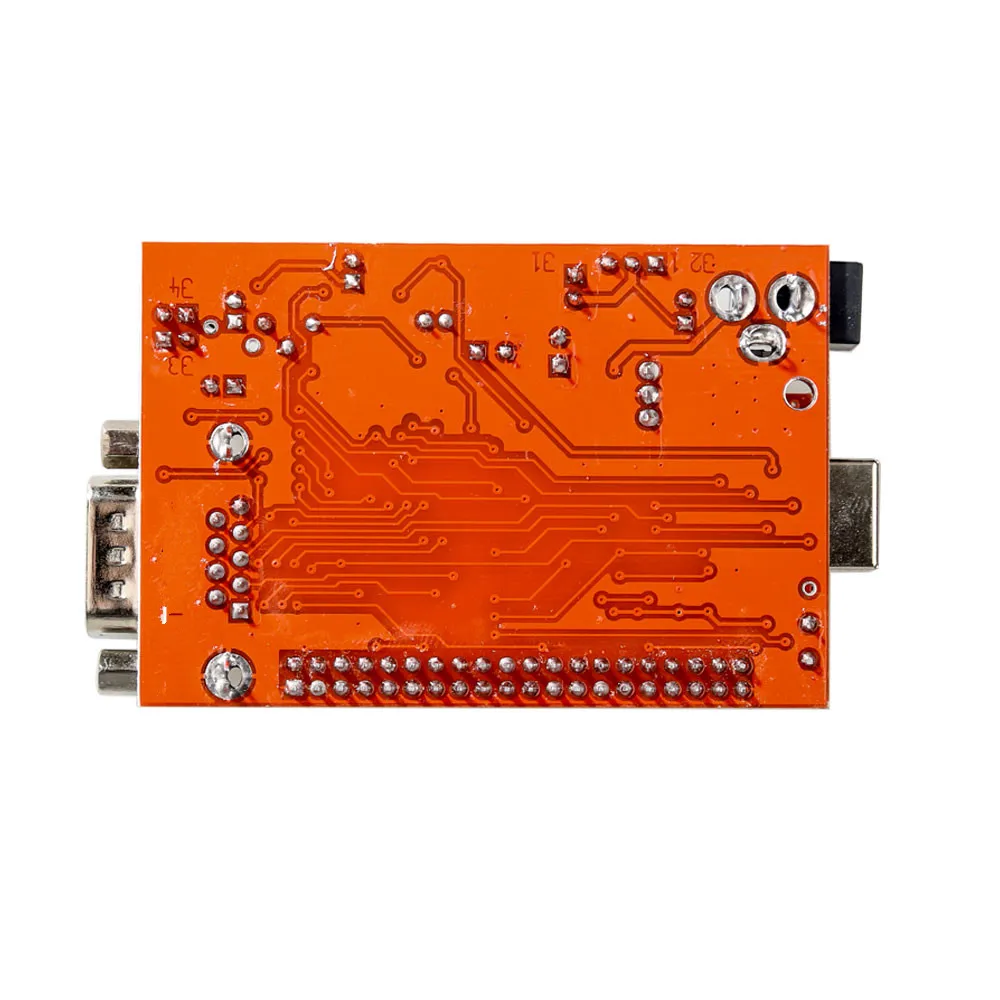

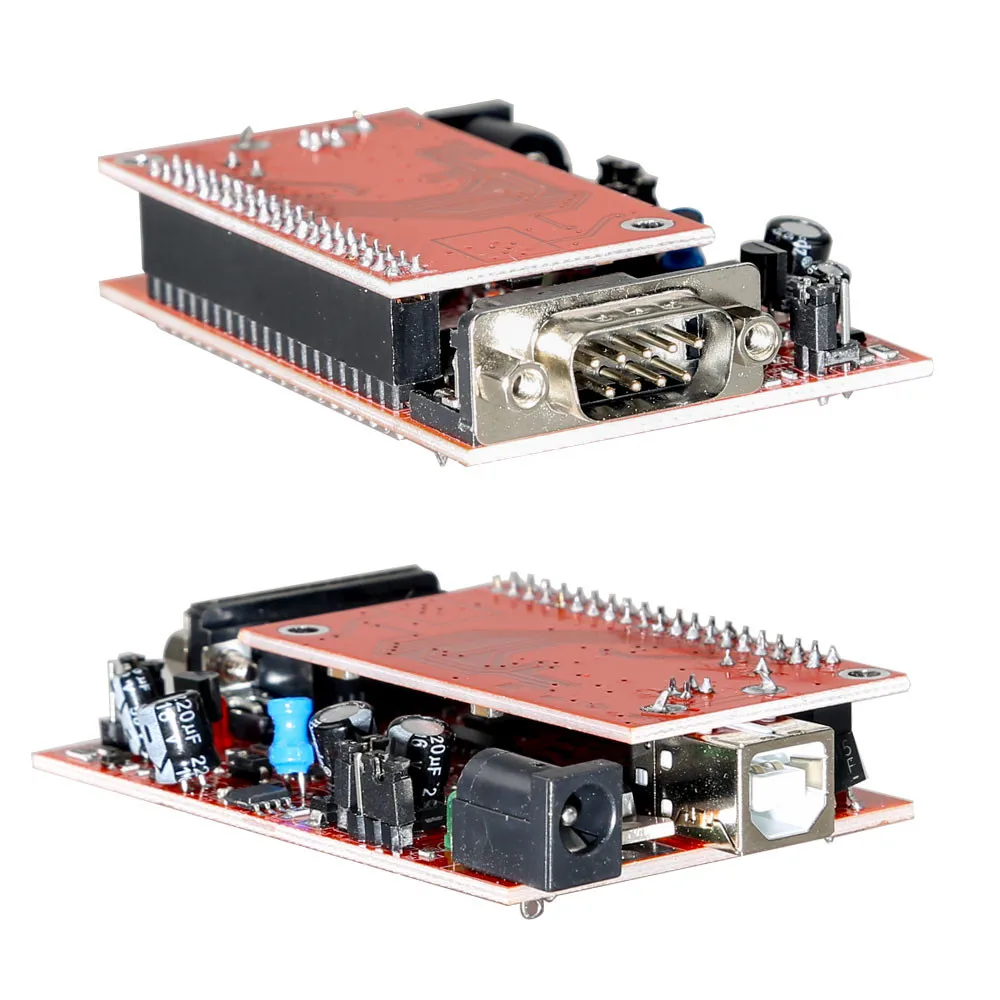

Новый Upa-usb полный комплект со всеми адаптерами, основное устройство может быть непосредственно подключено к Elrasoft.com UUSP (UPA-USB Серийный программист) или с помощью дополнительного удлинительного кабеля DB9 male / female 1:1. Он оснащен 40pin ZIF сокет для всех узких и широких DIP / DIL устройства, а также с 16 pin SOIC ZIF (150mil, узкая) розетка для покрытия наиболее часто используемых устройств.

Конфигурация устройства выполняется через специальные ключи конфигурации, которые делают работу удобной и безопасной по сравнению с проводкой вручную.

Дополнительные пакеты могут быть покрыты широко доступными адаптерами, подключенными к разъему 40 pin ZIF.

Основное устройство дополнительно включает в себя 10-контактный разъем ISP, где включены адаптеры ISP, может быть подключен с помощью стандартного 1:1 плоский кабель (все указанные аккумуляторы входят в комплект поставки). Включенные адаптеры PLCC ISP должны быть помещены непосредственно над паяльным чипом целевого устройства, что делает работу удобной и безопасной по сравнению с пайкой или с помощью зажимов, соединяющих все вручную. (Питание от UUSP до цели ISP может быть включено или отключено перемычкой рядом с 10 контактным разъемом ISP)

EEproms

Просто подключите материнскую плату к программатору UPA напрямую или с помощью удлинительного кабеля DB9 male / female (1:1). Вставьте правильный ключ конфигурации в слот материнской платы и начните программировать либо через ZIF, либо SOIC Socket. Вы также можете использовать прилагаемый DIL-10pin Плоский заголовок, поместите его в гнездо ZIF и подключите SOIC зажим или зажимы для использования ISP.

Для Motorola MCU's

Выберите адаптер, который вы хотите использовать, прикрепите плоский кабель к адаптеру (PIN1 всегда указан, как на кабеле, так и на адаптере), а также к разъему ISP основной платы 10pin. Выберите источник питания VCC с помощью перемычки на материнской плате рядом с разъемом ISP (on = target, поставляемый от upa, off = target получил собственную поставку). Вставьте адаптер над паянным MCU PLCC на целевой PCB. (Без пайки, без разборки, без подсчета штифта, экономит много времени и хлопот, и давайте вам сделать вашу работу более быстрой, точной и легкой)

Как только ваша мастерская будет оборудована нашим набором адаптеров, вы получите совершенно новый опыт UPA.

UPA-USB программатор устройства V1.3 обновление информации:

Добавлена поддержка MC9S12HY64/HA32

Добавлена поддержка последовательной флэш-памяти: A25L512/010/020/040/080/016/032, SST25VF512A/010A/020B/040B/080B/016B/032B, s25FL004A/008A/016A/032A/064A

Добавлена поддержка 24C1024, 24C1025

Добавлено большое стирание данных памяти на фотографии 16F913-7/946, 12F629/675

Добавлена функция сценария GetPage

Добавлена функция сценария AutoBaudRateDevice (только устройства hc08)

Добавлен скрипт функции GetProgrammerFrameChildCtrl( AChildCtrlName: string): TControl

Добавлен скрипт функции enablepicmemoryregions (AProgram, AID, AConfig, ACalibration, AEEPROM: boolean ): boolean;

Исправлена ошибка с функциями сценария программирование, считывание... При использовании с фотографиями

Исправлена ошибка с функцией SetHC08SecurityBytes (SecBytes: string)

Исправлена ошибка при считывании 68hc11, если осциллятор не установлен в Auto

Обновленные файлы примера сценария

Программное обеспечение подписано в цифровой форме

Usb-драйвер upausb.sys цифровой подписью

Поддержка программиста UPA:

STMicroelectronics ST62 *:

ST6240, ST6245, ST6249

NSC CR16 *:

CR16HCS5(9), CR16MCS5(9), CR16MES5(9), CR16MFS5(9), CR16MCT5/9, CR16HCT5/9

Для Motorola HC05 *:

MC68HC05B6, MC68HC05B8, MC68HC05B16, MC68HC705B16, MC68HC05B32, mc68hc05hc05e6, MC68HC705E6, mc68hc05hc12, mc68hc05hc05hc05hc05b6, mc685.

Для Motorola HC08 *:

MC68HC08AS20, MC68HC08AS32, MC68HC08AS60, MC68HC08AZ32, MC68HC(9)08AZ32A, MC68HC908AZ60, MC68HC908AZ60A

Для Motorola HC11 *:

MC68HC11A1, MC68HC11A8, MC68HC11E9, MC68HC11EA9, MC68HC11E20, MC68HC11F1, MC68HC11K4, mc68hc11k6, mc68hc11k6, mc11hc11kp2

Для Motorola HC12 *:

MC68HC912B32, MC68HC912BE32, MC68HC912D60, MC68HC912D60A, MC68HC912DC128A, MC68HC912DG128, mc68hc912dga

Для Motorola HCS12 *:

MC9S12D64, MC9S12A128, MC9S12DG128, MC9S12DG256, MC9S12H128, MC9S12H256, MC9S12HZ64, MC9S12HZ128, MC9S12HZ256

Для Freescale (для Motorola) HCS12X *:

MC9S12XD64, MC9S12XD128, MC9S12XDG128, MC9S12XDP384, MC9S12XDP512, MC9S12XHZ256, MC9S12XHZ512

Для Freescale (для Motorola) HCS12XE *:

MC9S12XEG128, MC9S12XET256, MC9S12XEQ384, MC9S12XEQ512, MC9S12XEP768, MC9S12XEP100

Atmel 8051 Архитектура:

AT89S51, AT89S52, AT89S53, AT89S8252, AT89S8253

Atmel AVR 8-разрядные опасности:

AT90S1200, AT90S2313, AT90S2323, AT90S2333, AT90S2343, AT90S4433, AT90S4434, AT90S8515, AT90S8535, ATmega8, ATmega16, ATmega161, ATmega162, ATmega163, ATmega323, ATmega64, ATmega103, ATmega128, ATtiny12, ATtiny15, ATtiny2313, ATmega8515, ATmega8535

Микрочип PIC12:

PIC12F508, PIC12F509, PIC12F629, PIC12F675

Микрочип PIC16:

PIC16F627(A), PIC16F628(A), PIC16F648A, PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F818, PIC16F819, picf83, 16f871 PIC16F873(A), PIC16F874(A), PIC16F876(A), PIC16F877(A)

EEPROMs I2C:

24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C65, 24C128, 24C256, 24C512, 85C72, 85C82, 85C92, BAW574252, GRM-003, GRM-004, GRM-005, KKZ-06F, MCM2814, PCA8581, PCF8581, PCF8582, PCF8594, PCF8598, PCF85102, PCF85116, SDA2516, SDA2526, SDA2546, X24C00, X24C01

Микропровод EEPROMs:

7002, 93C06, 93C14, 93C46, 93C56, 93C57, 93C66, 93C76, 93C86, 93S46, 93S56, 93S66, GRN-001, GRO-002, KKZ-01, S220, S2914, st693s46,

EEPROMs SPI:

M35080, 25C010, 25C020, 25C040, 25C080, 25C128, 25C160, 25C256, 25C320, 25C640, M25P05, M25P10, M25P20, M25P40, m25p950st80, 950st80, ST95320, ST95640, ST95P02, ST95P04, ST95P08, X5043, X5045

EEPROMs Разное:

CXK1011, CXK1012, CXK1013, M6M80011, M6M80021, M6M80041, SDE2506, TC89101, TC89102, 77005, 77007, BR9010, BR9020, BR9040, CAT64LC10, CAT64LC20, CAT64LC40, S-29190A, S-29290A ,S-29390A

Часто задаваемые вопросы:

В:Этот программист может сделать одометр NEC?

A:Он не может сделать одометр NEC.

В:Может ли он принести все коды безопасности для чтения для motorola mcu?

A:Да. Он может это сделать.

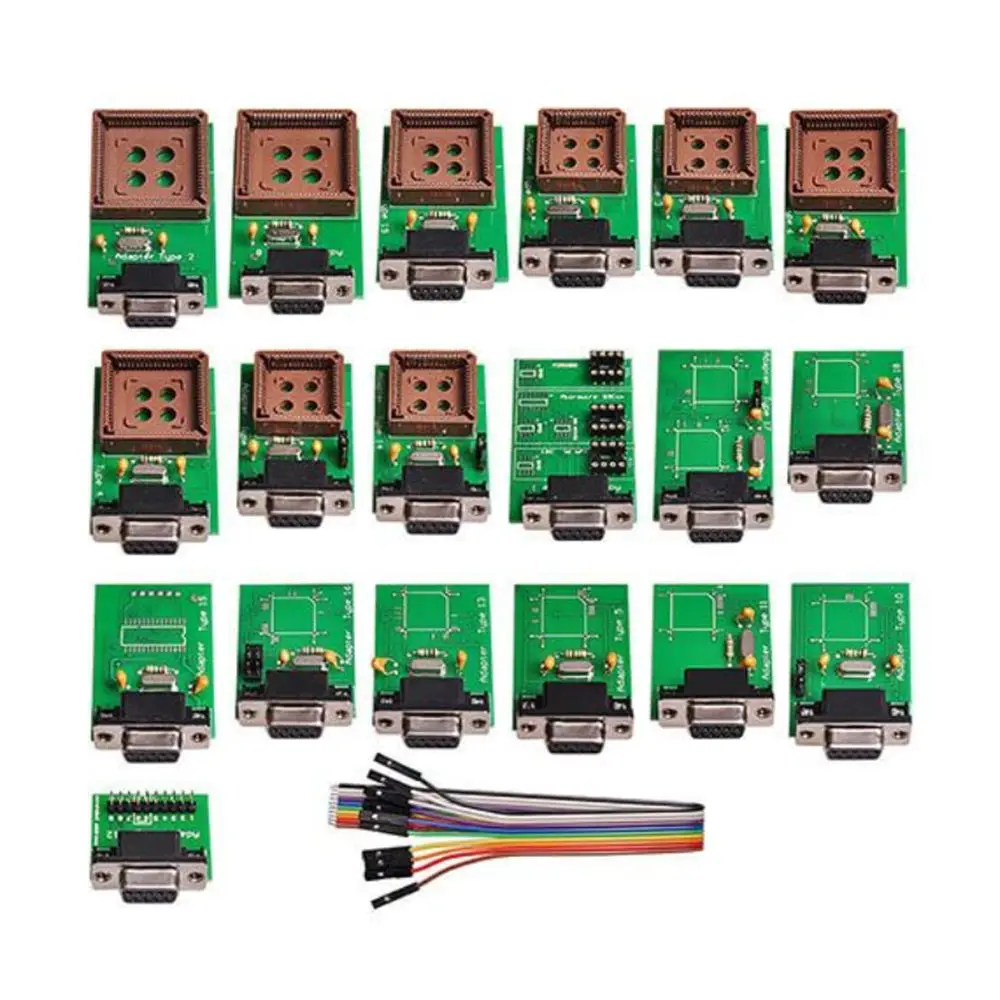

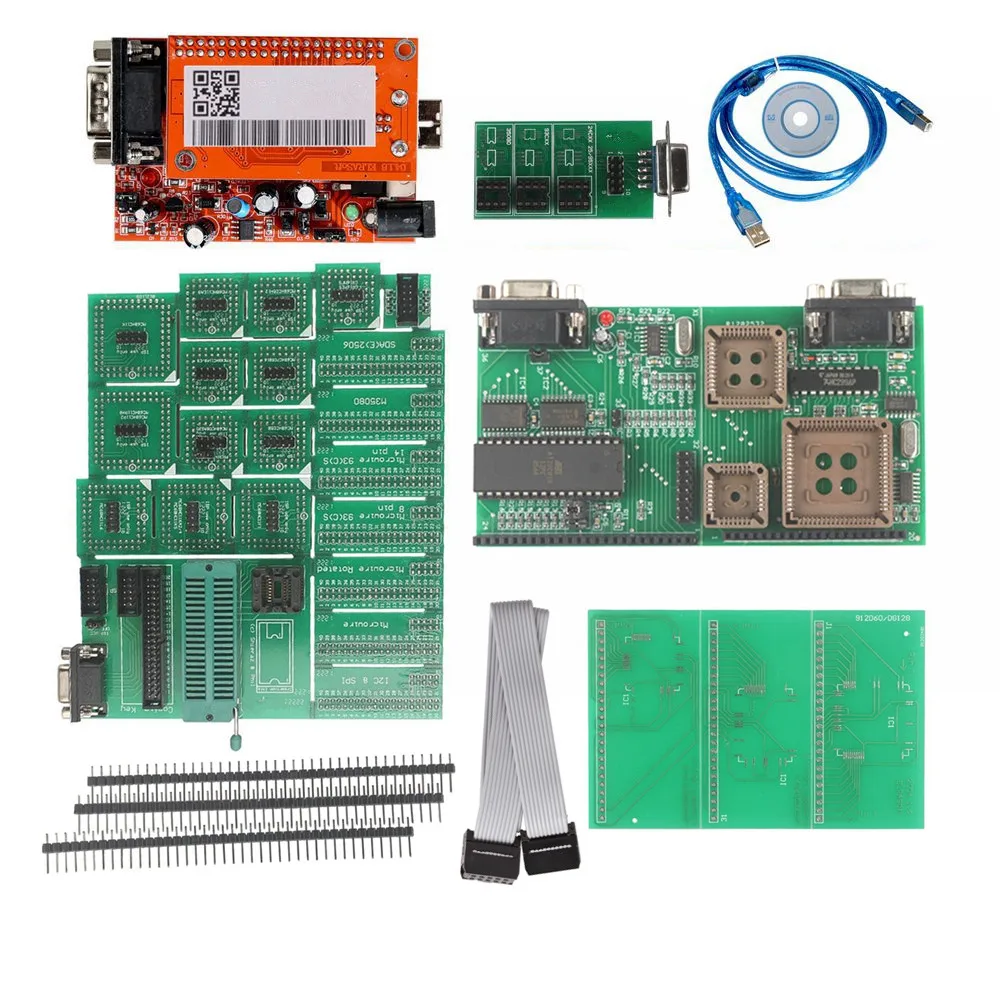

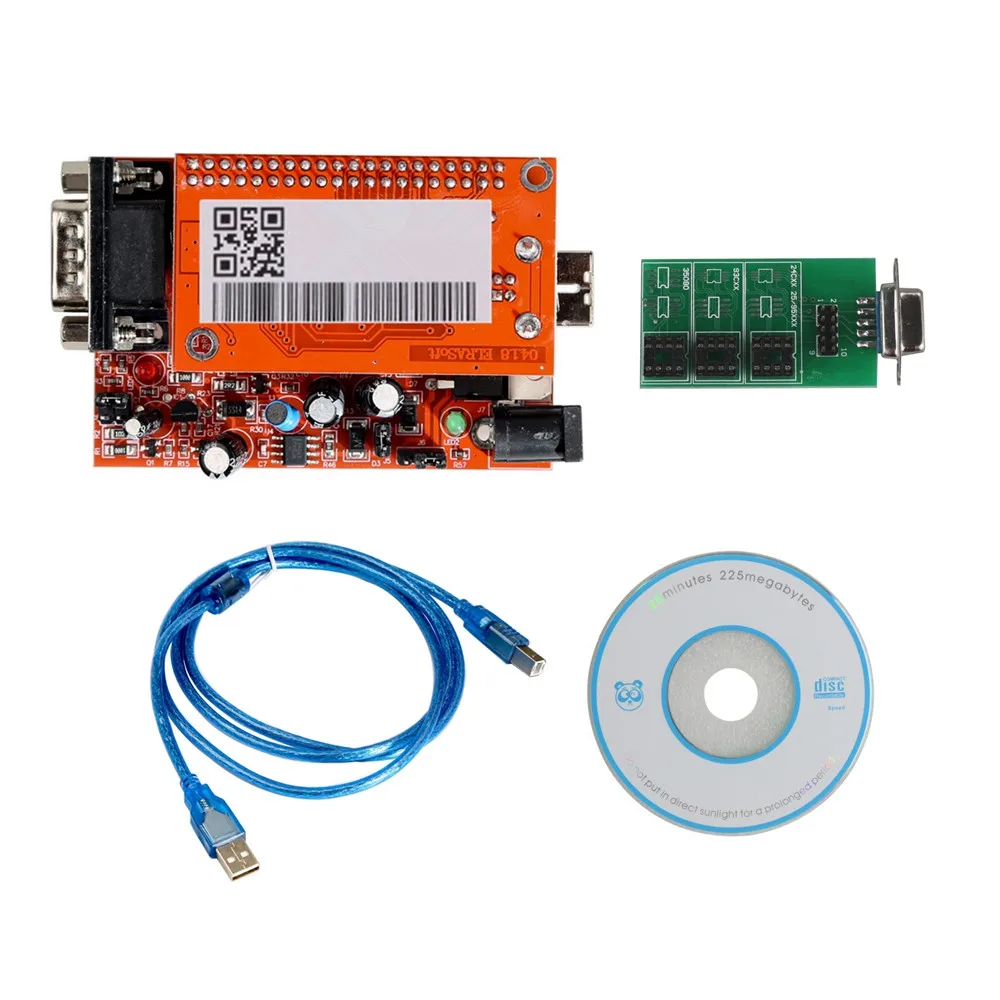

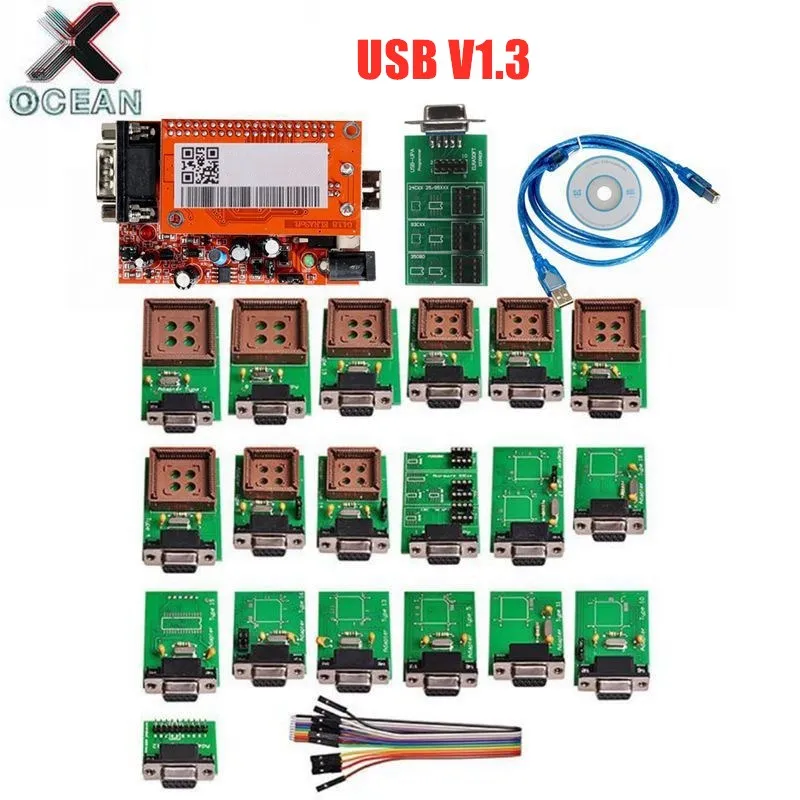

Упаковочный лист:

1 шт. Основной блок

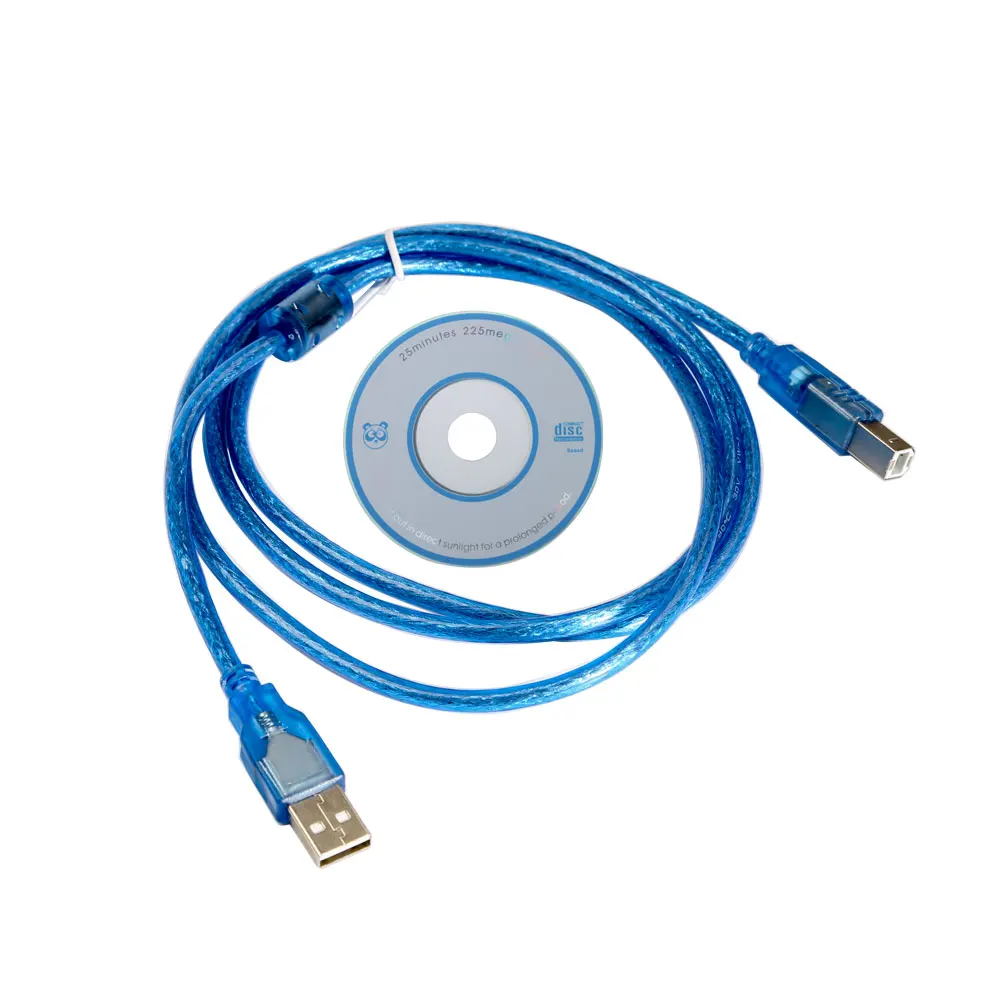

1pcX USB кабель

1pcX CD

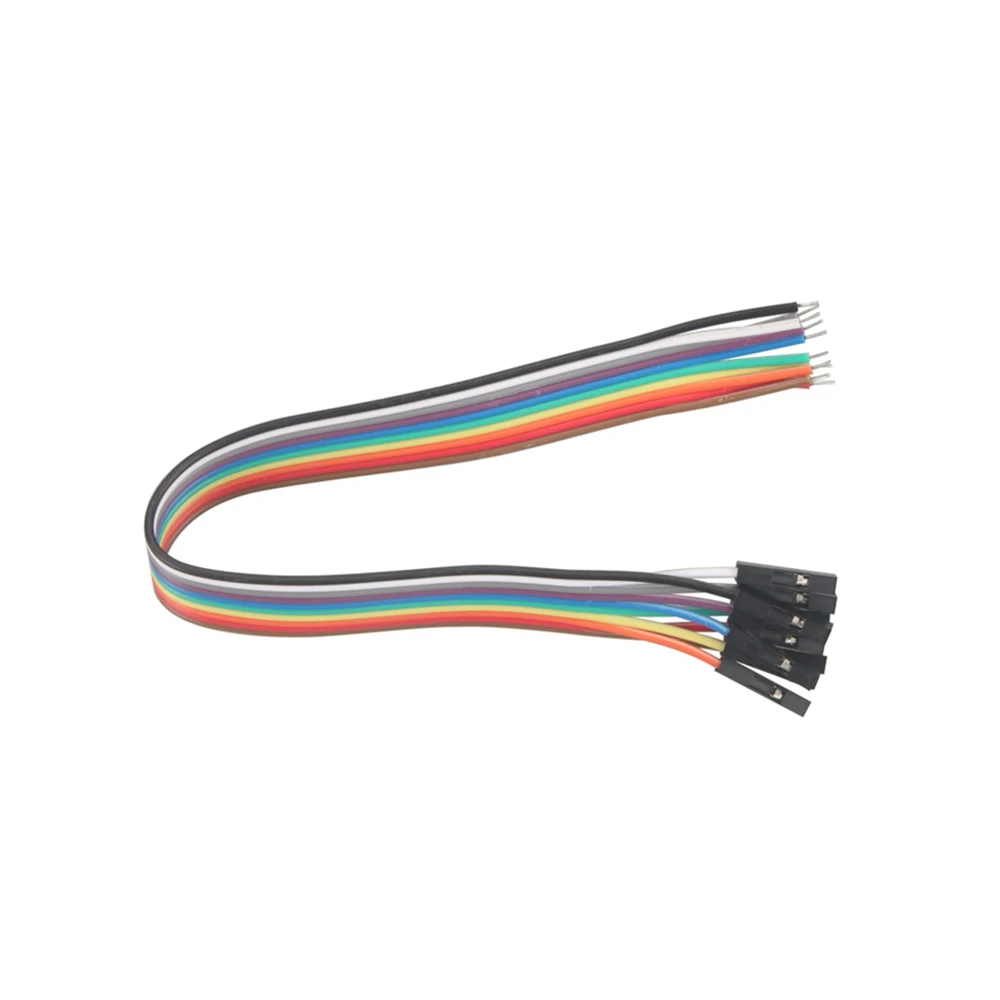

1pcX 5pin кабель

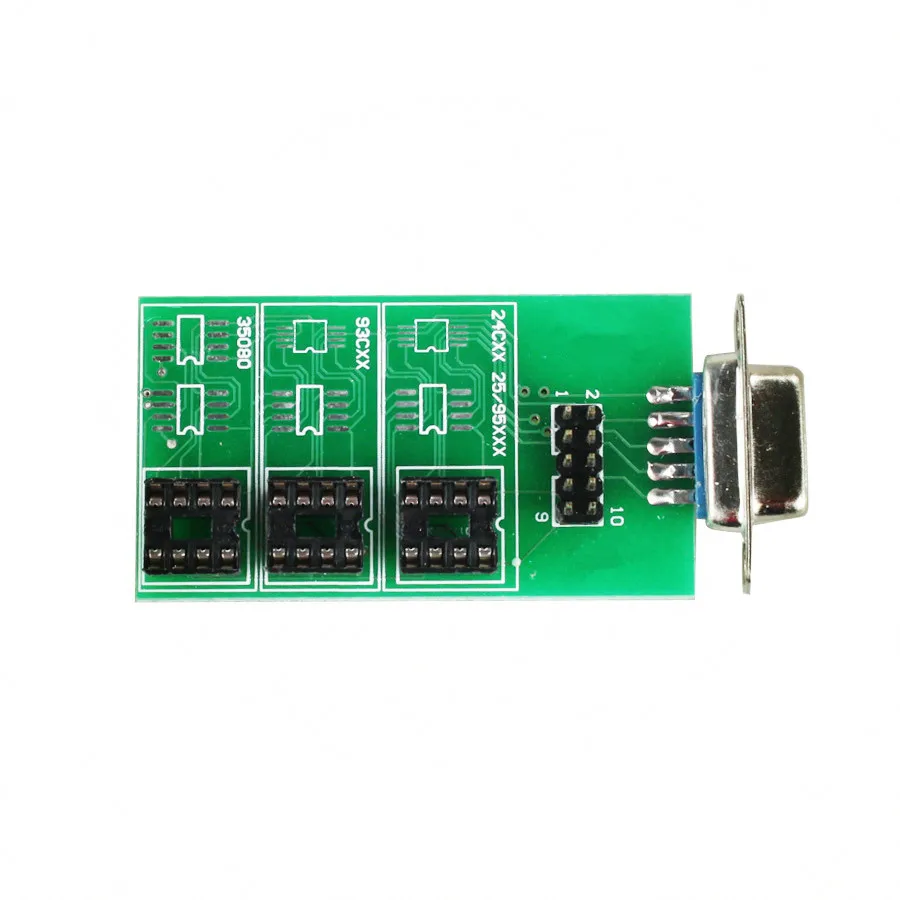

1pcX адаптер типа 1 на eprom I2C,SPI, Microware e M35080

1pcX адаптер Type2 для Motorola MC68HC11P2 + MC68HC11PH8-PLCC84

1pcX адаптер Type3 для Motorola MC68HC08AS-PLCC52

1pcX адаптер Type4 для Motorola MC68HC11KA2/4 + MC68HC11KS-PLCC68

1pcX адаптер Type5 для Motorola MC68HC(9)08-QFP64

1pcX адаптер Type6 для Motorola MC68HC11F1-PLCC68

1pcX адаптер Type7 для Motorola MC68HC05H12-PLCC52

1pcX адаптер Type8 для Motorola MC68HC11K-PLCC84

1pcX адаптер Type9 для Motorola MC68HC11A8/E1/E9/E20 + MC68HC11EA9-PLCC52

1pcX адаптер Type10 для Motorola MC68HC11KA2/4 + MC68HC11PA8-QFP64

1pcX адаптер Type11 для Motorola MC68HC11K-QFP80

1pcX адаптер Type12 Расширенный адрес

1pcX адаптер Type13 для Motorola MC68HC11A8/E1/E9/E20-QFP64

1pcX адаптер Type14 для Motorola MC68HC05B4/B6/B8/B16/B32 + MC68HC705B16/B32-PLCC52

1pcX адаптер Type15 для Motorola MC68HC(7)05E6-SOIC28

1pcX адаптер Type16 для Motorola MC68HC05B4/B6/B8/B16/B32 + MC68HC(7)05X16/X32-QFP64

1pcX адаптер Type17 для Motorola MC68HC(9)12B32-MC68HC(9)12D60(A)-QFP80

1pcX адаптер Type18 для Motorola MC68HC11F1-QFP80

1pcXAdapter Type19 для Motorola MC68HC11L6-PLCC68
