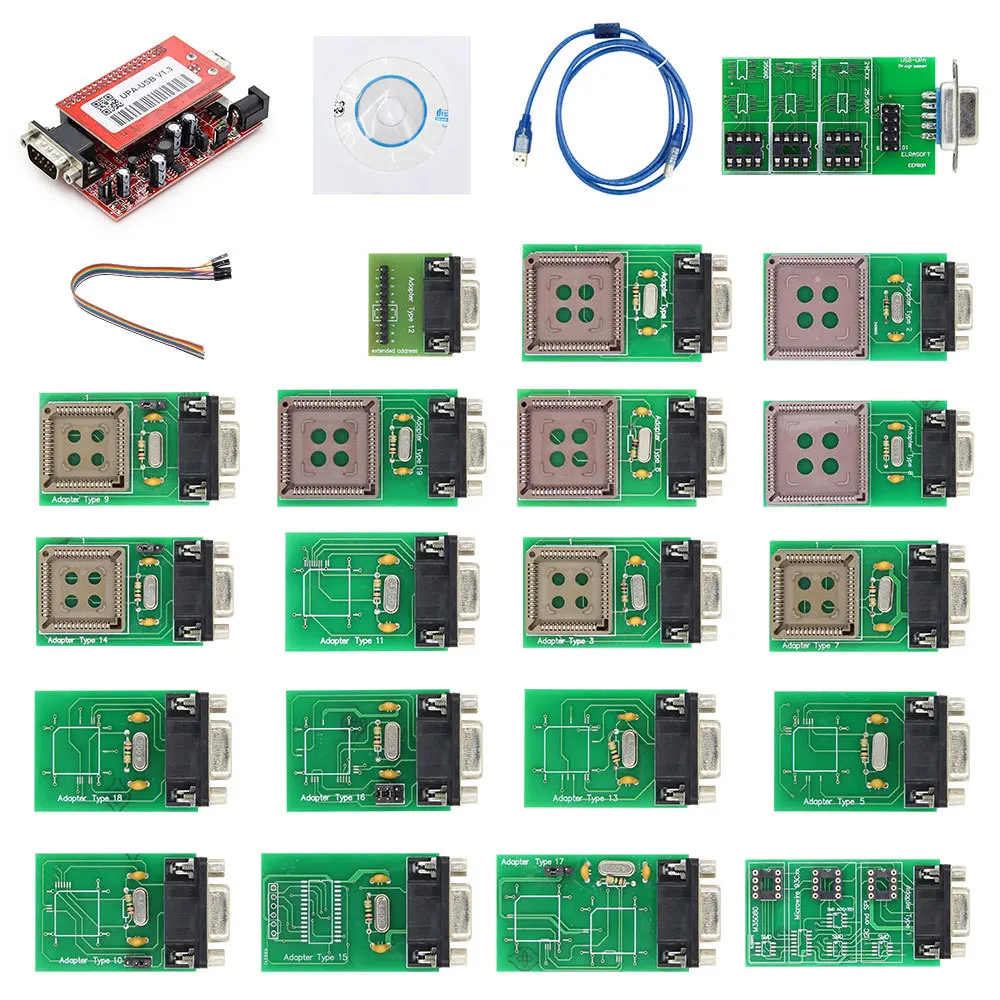

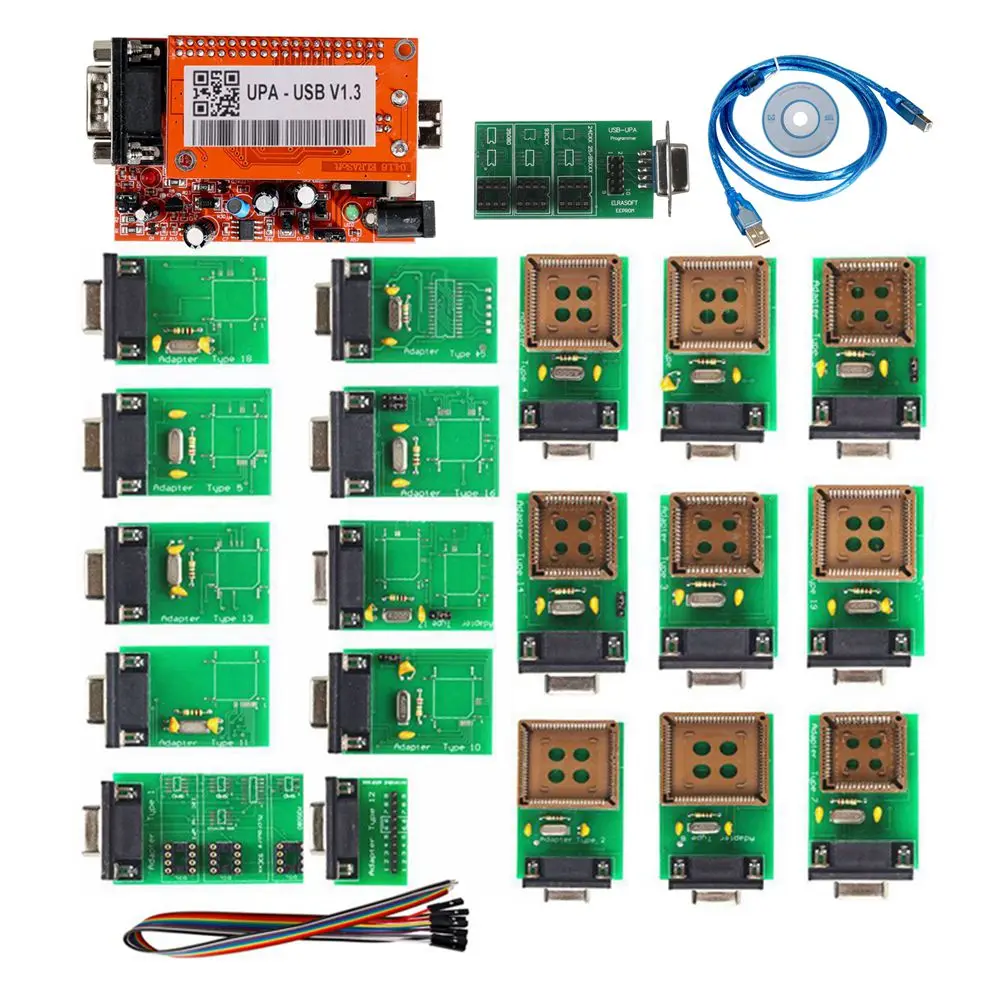

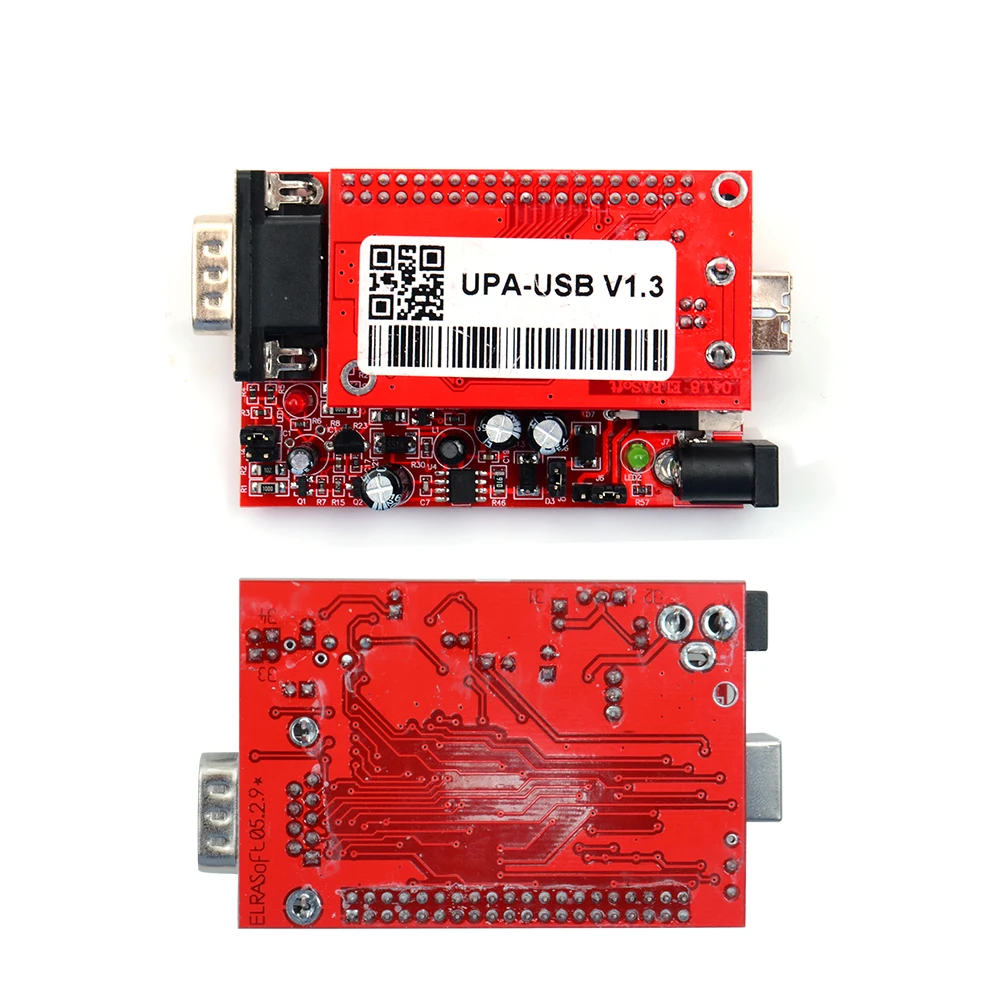

Программатор USB V1.3 2021 UPA с полным набором адаптеров UPA, диагностический инструмент, UPA-USB программатор ЭБУ V1.3, Главный блок, настройка чипов ЭБУ

3 главных причины получить USB-программатор UPA:

1. Язык: английский. 2. Аппаратная версия: новейшая версия 3. Программное обеспечение Vesion: V1.3 4. Поддержка функции Nec, но в посылка не входит адаптер NEC

Описание USB-программатора UPA:

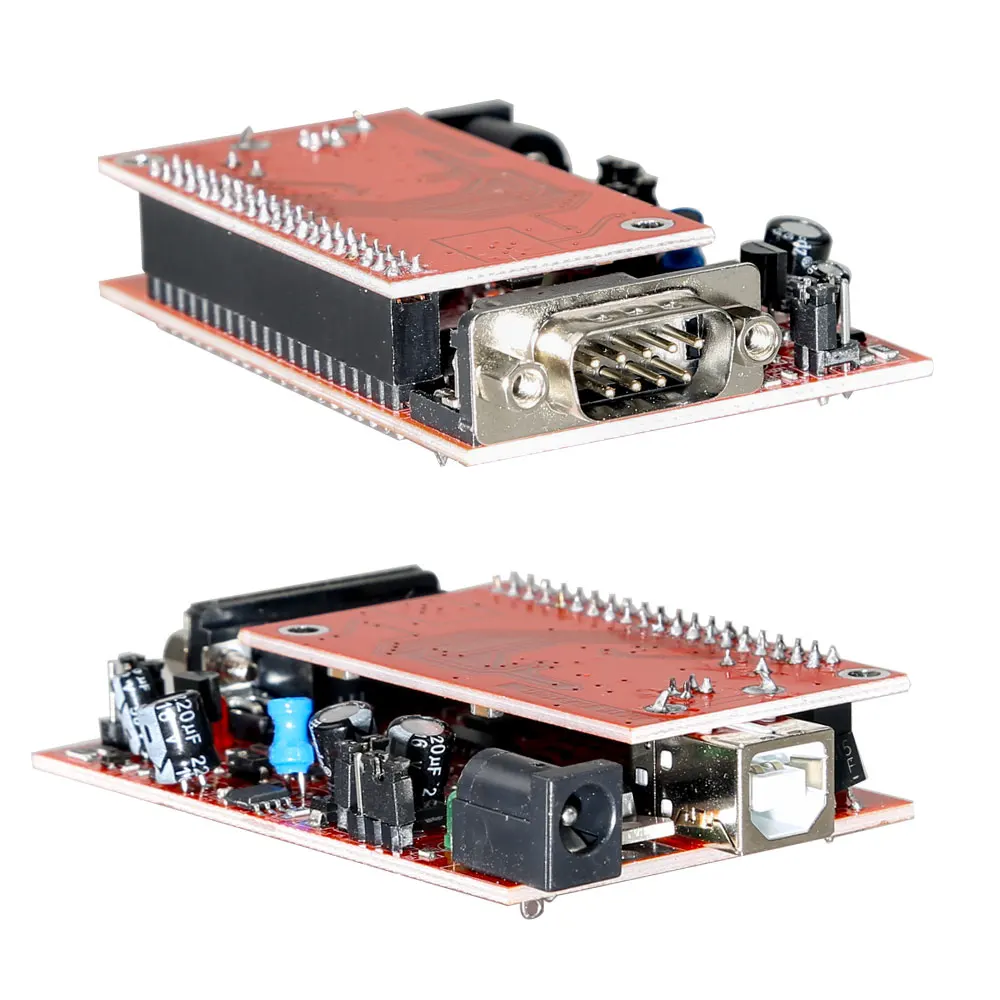

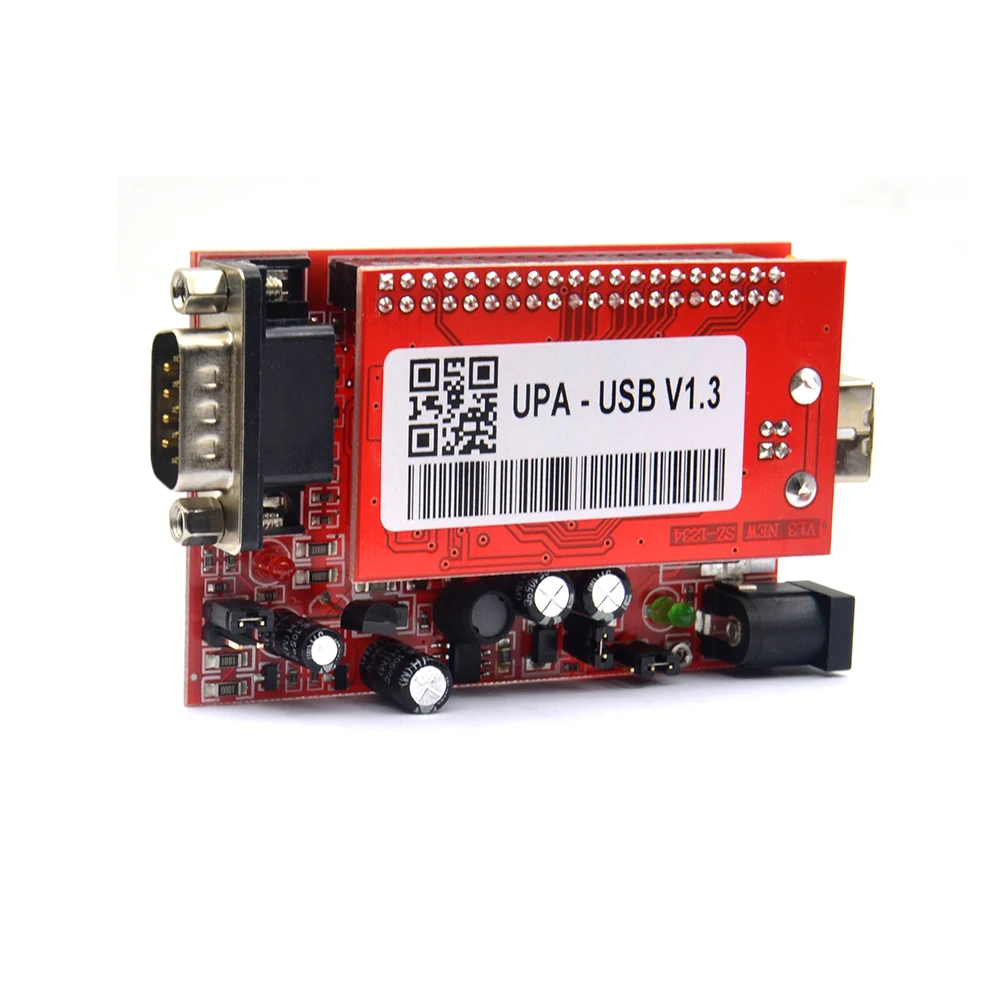

Конфигурация устройства выполняется по специальным клавишам конфигурации, которые делают работу удобной и безопасной по сравнению с подключением всех вручную. Дополнительные пакеты могут быть покрыты общедоступными адаптерами, подключенными к 40-контактному разъему ZIF. Основное устройство также включает в себя 10-контактный разъем ISP, где Входящие в комплект адаптеры ISP могут быть подключены с помощью стандартного кабеля flatribbon 1:1 (входит в комплект). Прилагаемые адаптеры PLCC ISP устанавливаются непосредственно на припаянный чип целевого устройства, что делает работу удобной и безопасной по сравнению с пайкой или с помощью зажимов, соединяющих все вручную. (Питание от UUSP до цели ISP может быть включено или отключено перемычкой рядом с 10-контактным разъемом ISP)

UPA-USB программатор устройства V1.3 обновленная информация:

1. Добавлена поддержка MC9S12HY64/HA32 2. Добавлена поддержка последовательной флэш-памяти: A25L512/010/020/040/080/016/032, SST25VF512A/010A/020B/040B/080B/016B/032B, s25FL004A/008A/016A/032A/064A 3. Добавлено 24C1024, 24C1025 поддержка 4. Добавлена объемная Память данных для изображений 16F913-7/946, 12F629/675 5. Добавлена функция сценария GetPage 6. Добавлена функция сценария AutoBaudRateDevice (только устройства hc08) 7. Добавлена функция скрипта getprogrammerрамочная клавиша Ctrl( AChildCtrlName: string): TControl 8. Добавлена функция скрипта EnablePicMemoryAreas (программа, AID, AConfig, ACalibration, AEEPROM: boolean ): boolean; 9. Исправлена ошибка с программными функциями скрипта, ReadDevice... При использовании с фото 10. Исправлена ошибка с функцией SetHC08SecurityBytes (SecBytes: string) 11. Исправлена ошибка при чтении 68hc11, если генератор не установлен на авто 12. Обновленные файлы примеров сценариев 13. Программное обеспечение имеет цифровую подпись 14. 1USB драйвер upausb.sys имеет цифровую подпись

EEproms:

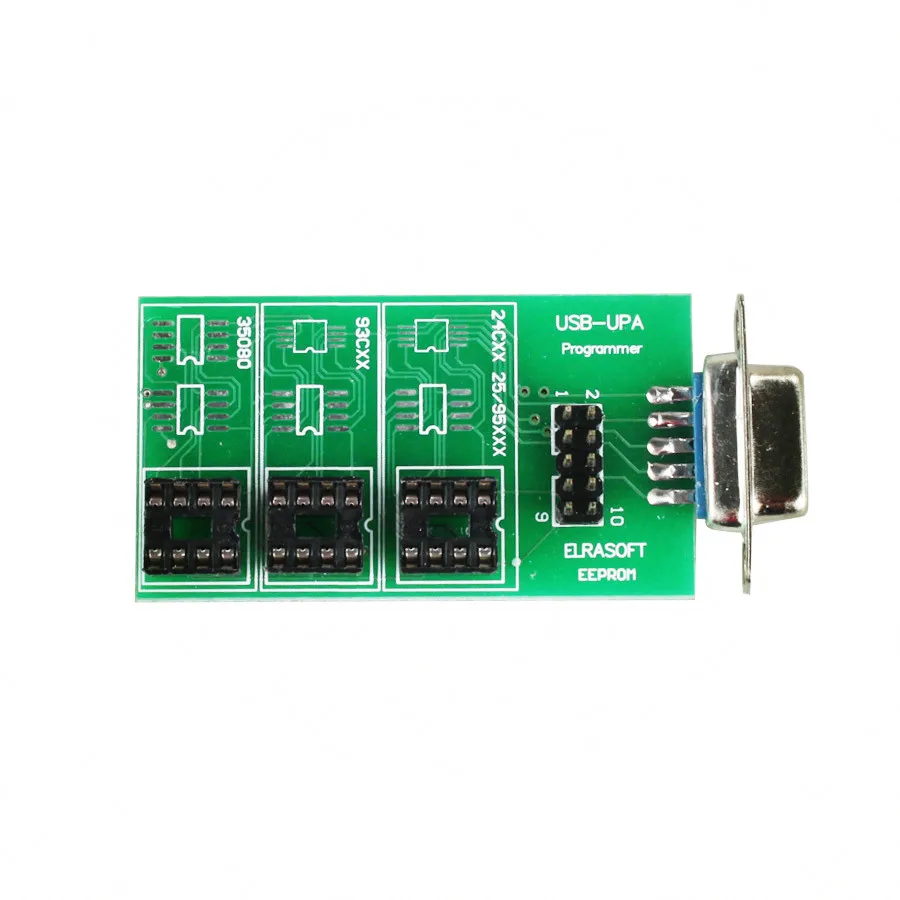

Просто подключите материнскую плату к программатору UPA напрямую или с помощью удлинительного кабеля DB9 «Папа/мама» (1:1). Вставьте правильный ключ конфигурации в слот материнской платы и запустите программирование через разъем ZIF или SOIC. Вы также можете использовать прилагаемый плоский разъем DIL to 10pin, поместить его в гнездо ZIF и подключить Зажим SOIC или зажимы для использования ISP оттуда.

Motorola MCU's

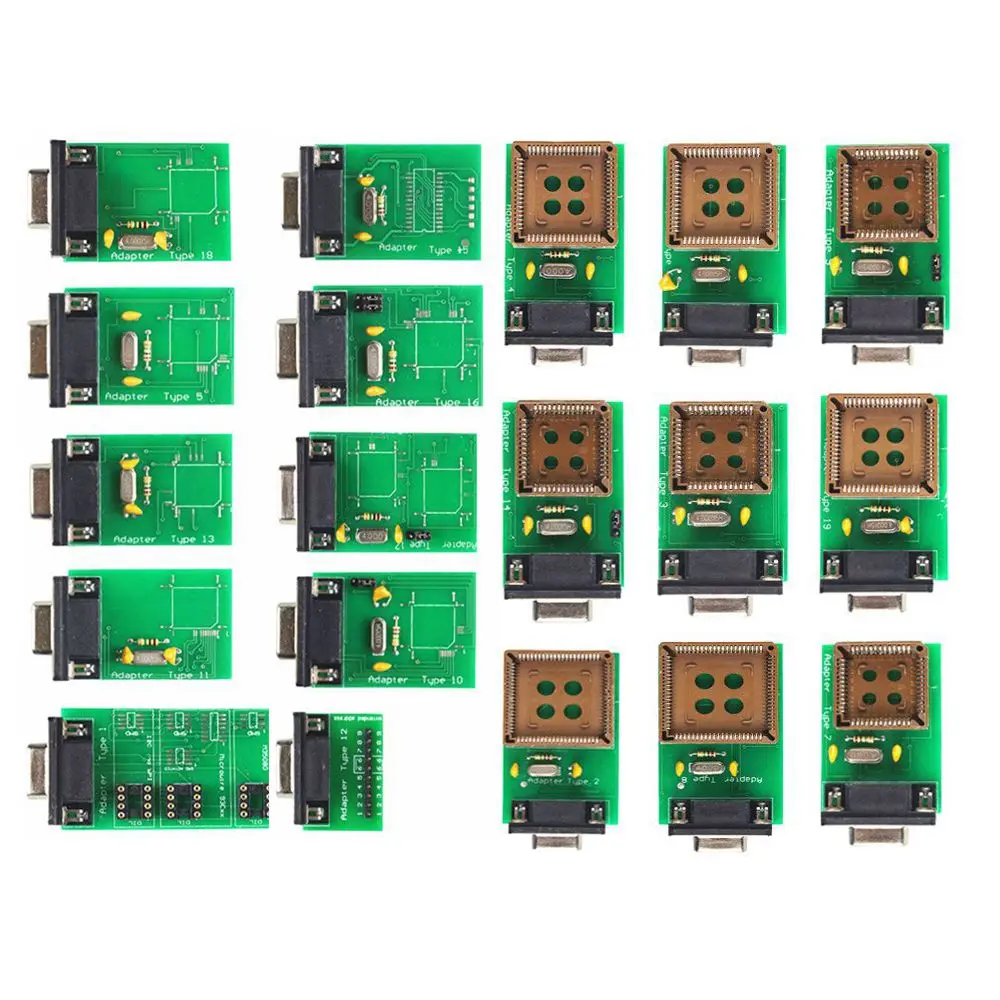

Выберите адаптер, который вы хотите использовать, присоедините плоский кабель к адаптеру (PIN1 всегда указан как на кабеле, так и на адаптере), а также к 10-контактному разъему ISP основной платы. Выберите источник питания VCC перемычкой на материнской плате рядом с разъемом ISP (on = target, поставляемый от upa, off = target got own supply). Наденьте адаптер на припаянный PLCC MCU на целевой печатной плате. (Без пайки, без проверки расписки, без подсчета пинов, экономит много времени и хлопот, а также позволит вам сделать вашу работу быстрее, точнее и проще)

Как только ваша мастерская будет оснащена нашим набором адаптеров, вы получите совершенно новый опыт.

STMicroelectronics ST62 *: ST6240, ST6245, ST6249 NSC CR16 *: CR16HCS5(9), CR16MCS5(9), CR16MES5(9), CR16MFS5(9), CR16MCT5/9, CR16HCT5/9 Motorola HC05 *: MC68HC05B6, MC68HC05B8, MC68HC05B16, MC68HC705B16, MC68HC05B32, MC68HC05E6, MC68HC705E6, MC68HC05H12, mc68hc05hc05l28, mc68hchc05p3, mc68hc055p3, hc05x20, MC68HC05 MC68HC08AS32, MC68HC08AS60, MC68HC08AZ32, MC68HC(9)08AZ32A, MC68HC908AZ60, MC68HC908AZ60A Motorola HC11 *: MC68HC11A1, MC68HC11A8, MC68HC11E9, MC68HC11EA9, mc68hc11hc11hcmchc11mchc11k20, mc68mchc11hc11k4, hc11hc11k4, hc MC68HC11L6, MC68HC11P2, MC68HC11PA8, MC68HC11PH8 Motorola HC12 *: MC68HC912B32, MC68HC912BE32, MC68HC912D60, MC68HC912D60A, MC68HC912DC128A, MC68HC912DG128A MC9S12D64, MC9S12A128, MC9S12DG128, MC9S12DG256, MC9S12H128, MC9S12H256 Atmel 8051 Архитектура: AT89S51, AT89S52, AT89S53, AT89S8252, AT89S8253 atavr 8-Bit AT90S2333, AT90S1200, AT90S2313, AT90S AT90S2343, AT90S4433, AT90S4434, AT90S8515, AT90S8535, ATmega8, ATmega16, ATmega161, ATmega162, ATmega163, ATmega323, ATmega64, ATmega103, ATmega128, ATtiny12, ATtiny15, ATtiny2313 микрочип PIC12: PIC12F508, PIC12F509, PIC12F629, PIC12F675 микрочип PIC16: picf627 (A), PIC16F628 PIC16F74, PIC16F76, PIC16F77, ветрозащитный f818, ветрозащитный f819, ветрозащитный f83, ветрозащитный F84(A), ветрозащитный f870, ветрозащитный f871, ветрозащитный f873 (A), ветрозащитный f876 (A) PIC16F877(A) EEPROMs I2C: 24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C65, 24C128, 24C256, 24C512, 85C72, 85C82, 85C92, BAW574252, GRM-003, GRM-004, GRM-005, KKZ-06F, MCM2814, PCA8581, PCF8581, PCF8582, PCF8594, PCF8598, PCF85102, PCF85116, SDA2516, SDA2526, SDA2546, X24C00, X24C01 EEPROMs Microwire: 7002, 93C06, 93C14, 93C46, 93C56, 93C57, 93C66, 93C76, 93C86, 93S46, 93S56, 93S66, GRN-001, GRO-002, KKZ-01, S220, S2914, ST61907, XLS93C46 EEPROMs SPI: M35080, 25C010, 25C020, 25C040, 25C080, 25C128, 25C160, 25C256, 25C320, 25C640, M25P05, M25P10, M25P20, M25P40, M25P80, ST95010, ST95020, ST95040, ST95080, ST95160, ST95320, ST95640, ST95P04, ST95P04 ST95P08, X5043, X5045 EEPROMs Разное: CXK1011, CXK1012, CXK1013, M6M80011, M6M80021, M6M80041, SDE2506, TC89101, TC89102

* Только EEPROM

NEC .. uDP780828A uDP780948 uDP780949 uDP780973 uDP780974 TMS...TMS370CX02 TMS370CX32 TMS370CX36 TMS370CX42 TMS370CX56 TMS370CX56 tms370cx370cx56 78K0/HC912 t370ms370cx558
