Программатор UUSP UPA Usb 2021 eeprom, диагностический инструмент, UPA-USB Чип ECU, инструмент для настройки USB V1.3 с полным адаптером 1,3

USB-последовательный программатор V1.3, совместимый с STMicroelectronics, для Motorola, chip, EEPROMs, UPA-USB

Лучшие 4 причины получить USB-программатор UPA:

1. Язык: английский.

2. Версия оборудования: V2014

3. Программное обеспечение Vesion: V1.3

4. Поддержка функции Nec, но не имеет адаптер NEC посылка

Примечание: При работе программиста закройте антивирусную программу.

Описание:

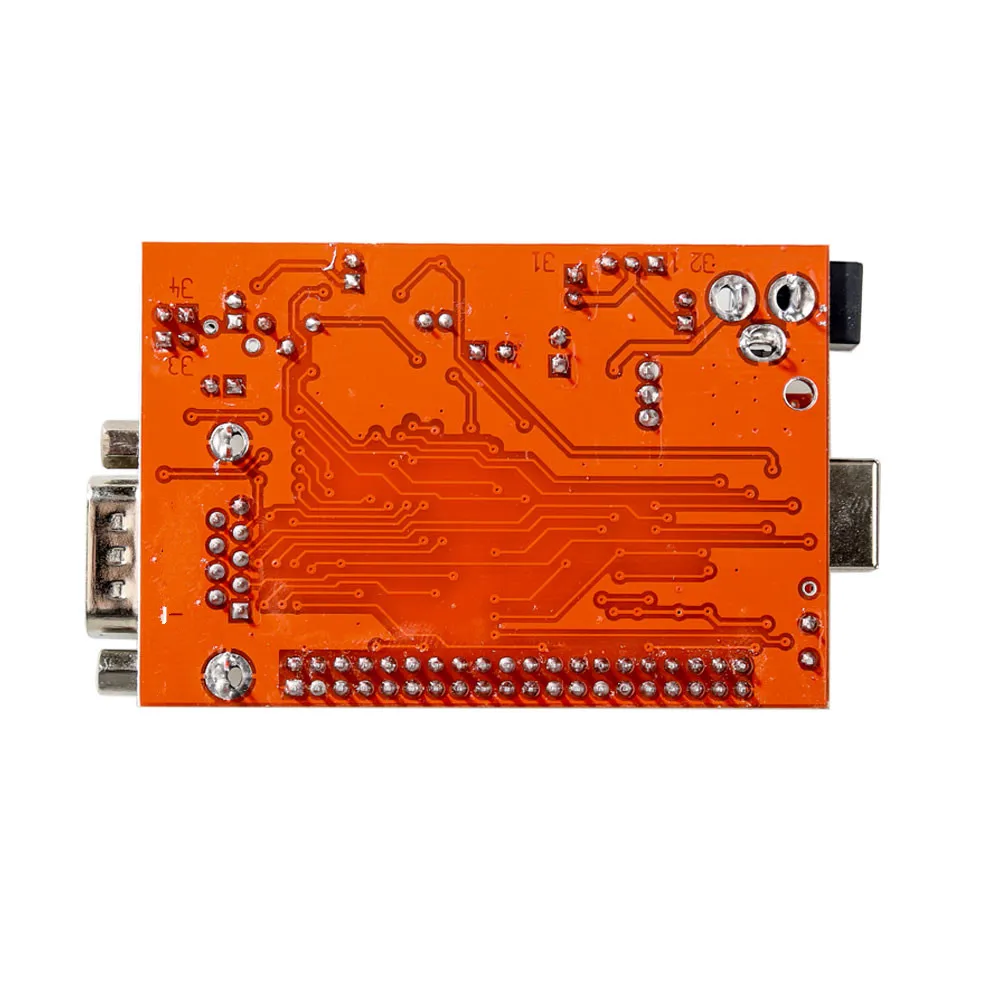

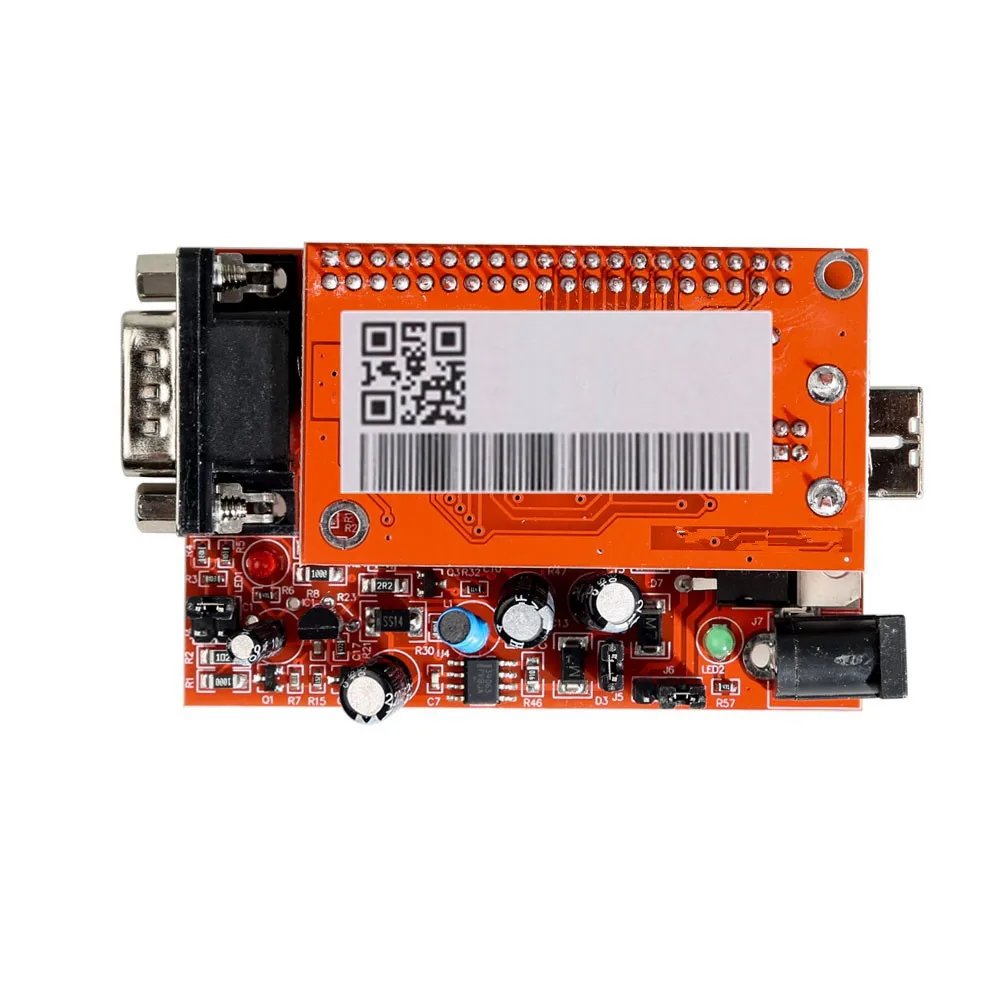

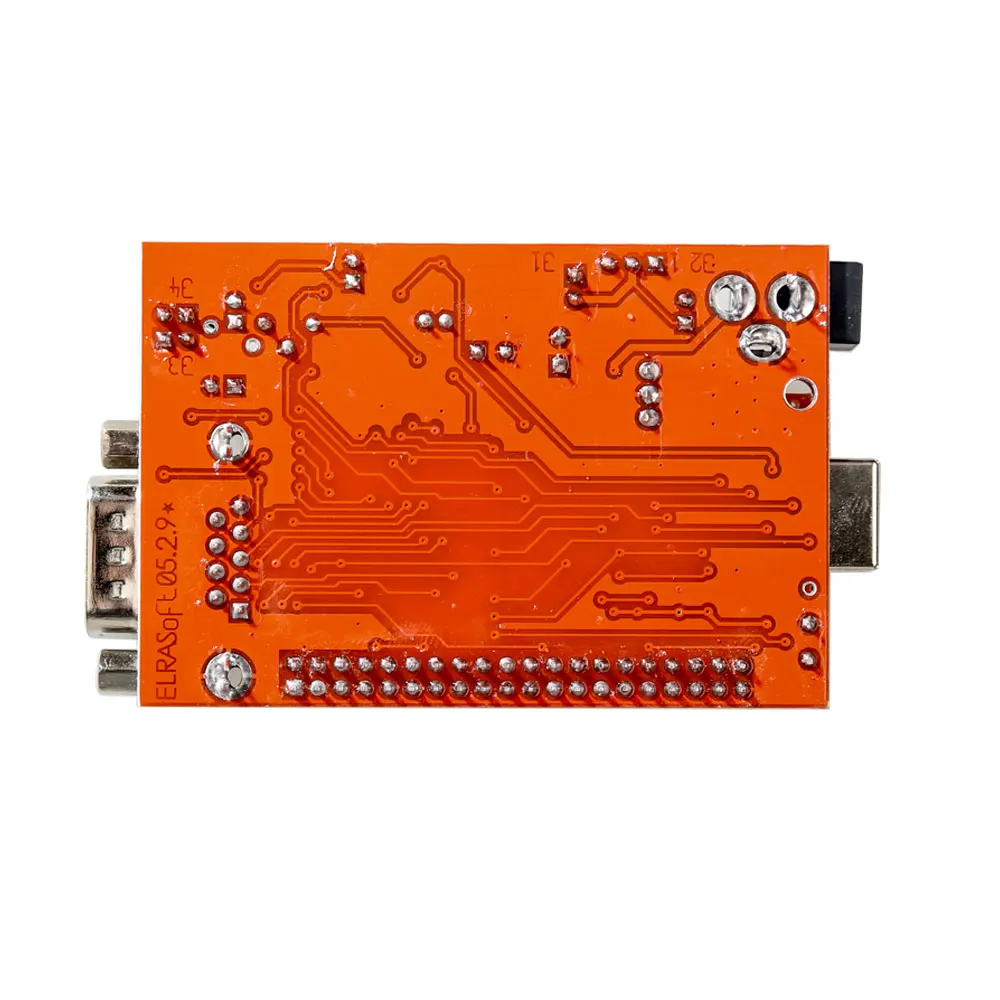

Новый УПА-usb-это полный комплект со всеми адаптерами, основное устройство может быть напрямую подключено к Elrasoft.com UUSP (UPA-USB серийный программатор) или дополнительным удлинительным кабелем DB9 папа/Мама 1:1. Он оснащен 40-контактным разъемом ZIF для всех узких и широких устройств DIP / DIL, а также 16-контактным разъемом SOIC ZIF (150 мил, узкий) для покрытия наиболее часто используемых устройств.

Конфигурация устройства производится с помощью специальных настроек, которые делают работу удобной и безопасной по сравнению с проводкой вручную.

Дополнительные пакеты могут быть покрыты распространенными адаптерами, подключенными к 40-контактному разъему ZIF.

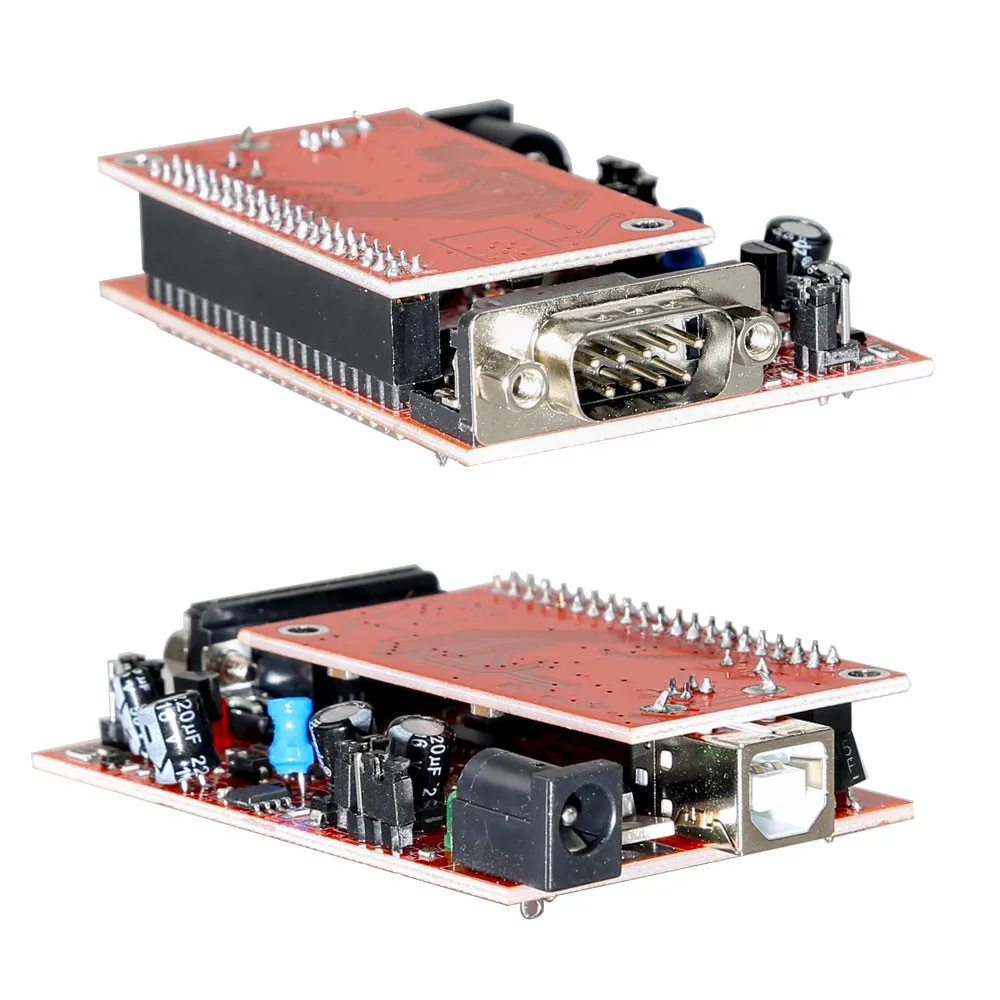

Основное устройство дополнительно включает в себя 10-контактный ISP-разъем, куда Входящие в комплект адаптеры ISP можно подключить с помощью стандартного кабеля flatribbon 1:1 (в комплекте). Входящие в комплект адаптеры PLCC ISP устанавливаются непосредственно на припаянный чип целевого устройства, что делает работу удобной и безопасной по сравнению с пайкой или с помощью зажимов, соединяющихся полностью вручную. (Питание от UUSP до цели ISP может быть включено или отключено перемычкой рядом с 10-контактным разъемом ISP)

EEproms

Просто подключите материнскую плату к программатору UPA напрямую или с помощью удлинителя DB9 «Папа/мама» (1:1). Вставьте правильный конфигурационный ключ в слот материнской платы и начинайте Программирование либо через разъем ZIF, либо SOIC. Вы также можете использовать входящий в комплект DIL до 10-контактного плоского ленточного заголовка, поместить его внутрь разъема ZIF и подключить Зажим SOIC или зажимы для использования ISP оттуда.

Для Motorola MCU's

Выберите адаптер, который вы хотите использовать, прикрепите плоский кабель к адаптеру (PIN1 всегда указан, как на кабеле, так и на адаптере), а также к разъему ISP 10pin материнской платы. Выберите источник питания VCC перемычкой на материнской плате рядом с разъемом ISP (on = target, поставляемый от upa, off = target got own supply). Проведите адаптер по припаянному PLCC MCU на целевой печатной плате. (Без пайки, без распиновки, без подсчета контактов, экономит много времени и хлопот, а также позволит вам сделать свою работу быстрее, точнее и проще)

Как только ваша мастерская будет оснащена нашим набором адаптеров, у вас появится совершенно новый опыт.

UPA-USB программатор устройства V1.3 обновленная информация:

Добавлена поддержка MC9S12HY64/HA32

Добавлена поддержка последовательной флэш-памяти: A25L512/010/020/040/080/016/032, SST25VF512A/010A/020B/040B/080B/016B/032B, s25FL004A/008A/016A/032A/064A

Добавлена поддержка 24C1024, 24C1025

Добавлена объемная Память данных стирания для фотографий 16F913-7/946, 12F629/675

Добавлена функция GetPage сценария

Добавлена функция сценария AutoBaudRateDevice (только для устройств hc08)

Добавлена функция сценария getprogram merframe childctrl (AChildCtrlName: string): TControl

Добавлена функция скрипта enablepicmemoryarea (AProgram, AID, AConfig, ACalibration, AEEPROM: boolean ): boolean;

Исправлена ошибка с программным устройством функций сценария, ReadDevice... При использовании с фотографиями

Исправлена ошибка с функцией SetHC08SecurityBytes (SecBytes: string)

Исправлена ошибка с показанием 68hc11, если генератор не установлен в Auto

Обновленные примеры сценариев

Программное обеспечение имеет цифровую подпись

USB-драйвер upausb.sys имеет цифровую подпись

Поддержка программистов UPA:

STMicroelectronics ST62 *:

ST6240, ST6245, ST6249

NSC CR16 *:

CR16HCS5(9), CR16MCS5(9), CR16MES5(9), CR16MFS5(9), CR16MCT5/9, CR16HCT5/9

Для Motorola HC05 *:

MC68HC05B6, MC68HC05B8, MC68HC05B16, MC68HC705B16, MC68HC05B32, MC68HC05E6, MC68HC705E6, MC68HC05H12, MC68HC05L28, MC68HC05P3, MC68HC705P3 *, mc68hc05hc05x16, mc

Для Motorola HC08 *:

MC68HC08AS20, MC68HC08AS32, MC68HC08AS60, MC68HC08AZ32, MC68HC(9)08AZ32A, MC68HC908AZ60, MC68HC908AZ60A

Для Motorola HC11 *:

MC68HC11A1, MC68HC11A8, MC68HC11E9, MC68HC11EA9, MC68HC11E20, MC68HC11F1, MC68HC11K4, MC68HC11KA2, MC68HC11KA4

Для Motorola HC12 *:

MC68HC912B32, MC68HC912BE32, MC68HC912D60, MC68HC912D60A, MC68HC912DC128A, MC68HC912DG128, MC68HC912DG128A

Для Motorola HCS12 *:

MC9S12D64, MC9S12A128, MC9S12DG128, MC9S12DG256, MC9S12H128, MC9S12H256, MC9S12HZ64, MC9S12HZ128, MC9S12HZ256

Для freкупюр (для Motorola) HCS12X *:

MC9S12XD64, MC9S12XD128, MC9S12XDG128, MC9S12XDP384, MC9S12XDP512, MC9S12XHZ256, MC9S12XHZ512

Для freкупюр (для Motorola) HCS12XE *:

MC9S12XEG128, MC9S12XET256, MC9S12XEQ384, MC9S12XEQ512, MC9S12XEP768, MC9S12XEP100

Архитектура Atmel 8051:

AT89S51, AT89S52, AT89S53, AT89S8252, AT89S8253

8-битный риск Atmel AVR:

AT90S1200, AT90S2313, AT90S2323, AT90S2333, AT90S2343, AT90S4433, AT90S4434, AT90S8515, AT90S8535 ATtiny2313, ATmega8515, ATmega8535

Микросхема PIC12:

PIC12F508, PIC12F509, PIC12F629, PIC12F675

Микрочип PIC16:

Традиционный F627(A), трико F628(A), трико f648a, трико F72, трико F73, трико F74, трико F76, трико F77, трико f818, трико f819, трико f83, трико F84(A), трико f870, трико f871, трико f872, трико f872, традиционный f873 (A), трико f874 (A), трико f876 (A), трико f877 (A)

EEPROMs I2C:

24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C65, 24C128, 24C256, 24C512, 85C72, 85C82, 85C92, BAW574252, GRM-003, GRM-004, GRM-005, KKZ-06F, MCM2814, PCA8581, PCF8581, PCF8582, PCF8594, PCF8598, PCF85102, PCF85116, SDA2516, SDA2526, SDA2546, X24C00, X24C01

Микропровод EEPROMs:

7002, 93C06, 93C14, 93C46, 93C56, 93C57, 93C66, 93C76, 93C86, 93S46, 93S56, 93S66, GRN-001, GRO-002, KKZ-01, S220, S2914, ST61907, XLS93C46

EEPROMs SPI:

M35080, 25C010, 25C020, 25C040, 25C080, 25C128, 25C160, 25C256, 25C320, 25C640, M25P05, M25P10, M25P20, M25P40, M25P80, ST95010, ST95020, ST95040, ST95080, ST95160 ST95320, ST95640, ST95P02, ST95P04, ST95P08, X5043, X5045

Разное EEPROMs:

CXK1011, CXK1012, CXK1013, M6M80011, M6M80021, M6M80041, SDE2506, TC89101, TC89102, 77005, 77007, BR9010, BR9020, BR9040, CAT64LC10, CAT64LC20, CAT64LC40, S-29190A, S-29290A ,S-29390A

Часто задаваемые вопросы:

В:Этот программатор может делать одометр NEC?

О:Не может выполнять одометр NEC.

В:Может ли он перенести все коды безопасности для чтения для motorola mcu?

О:Да. Это может сделать.

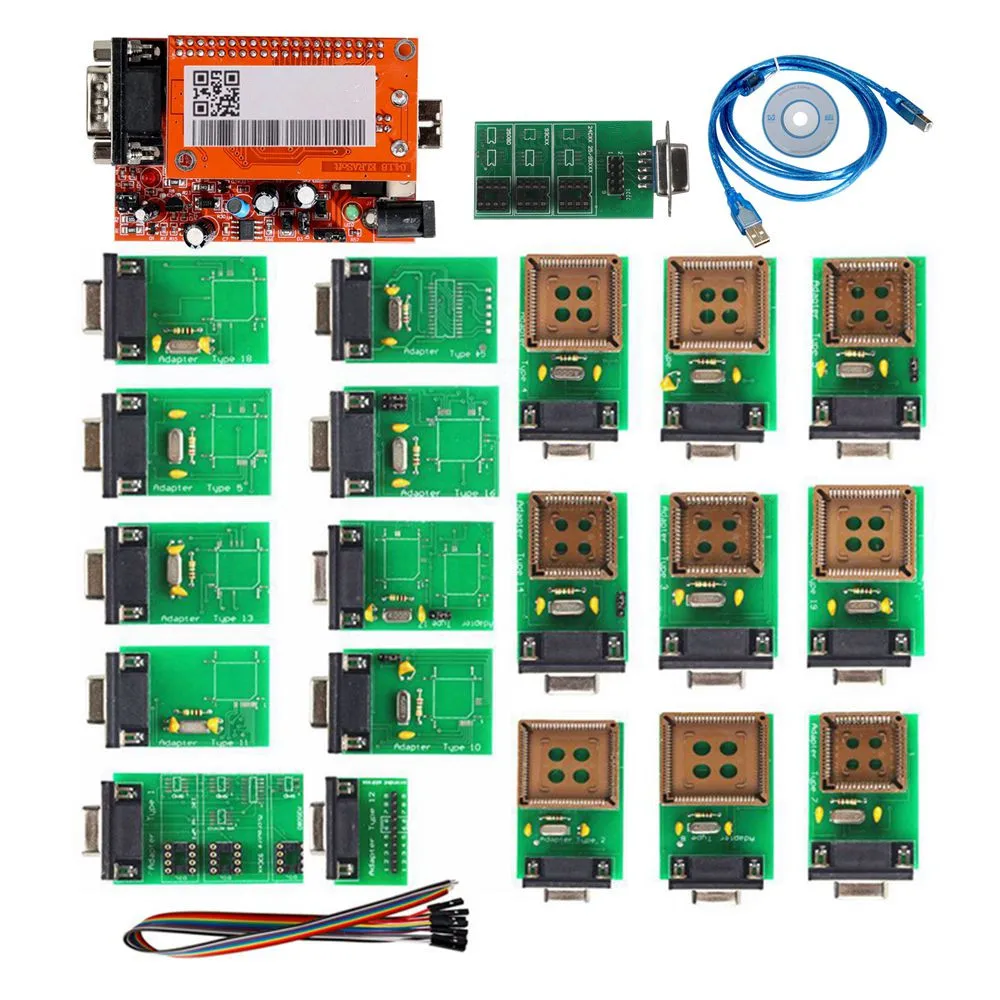

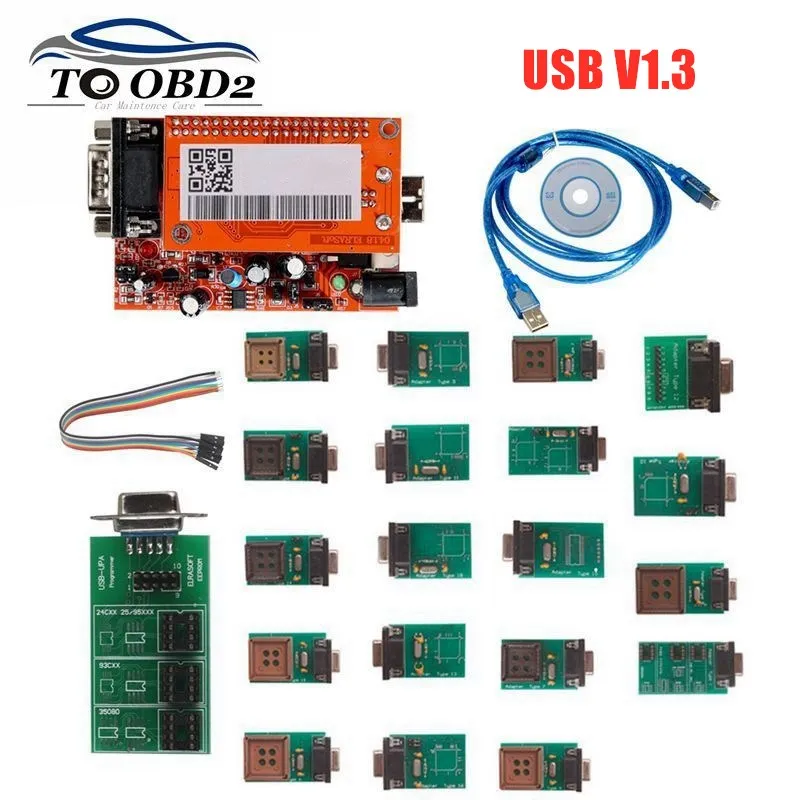

Комплектация:

Основной блок 1pcX

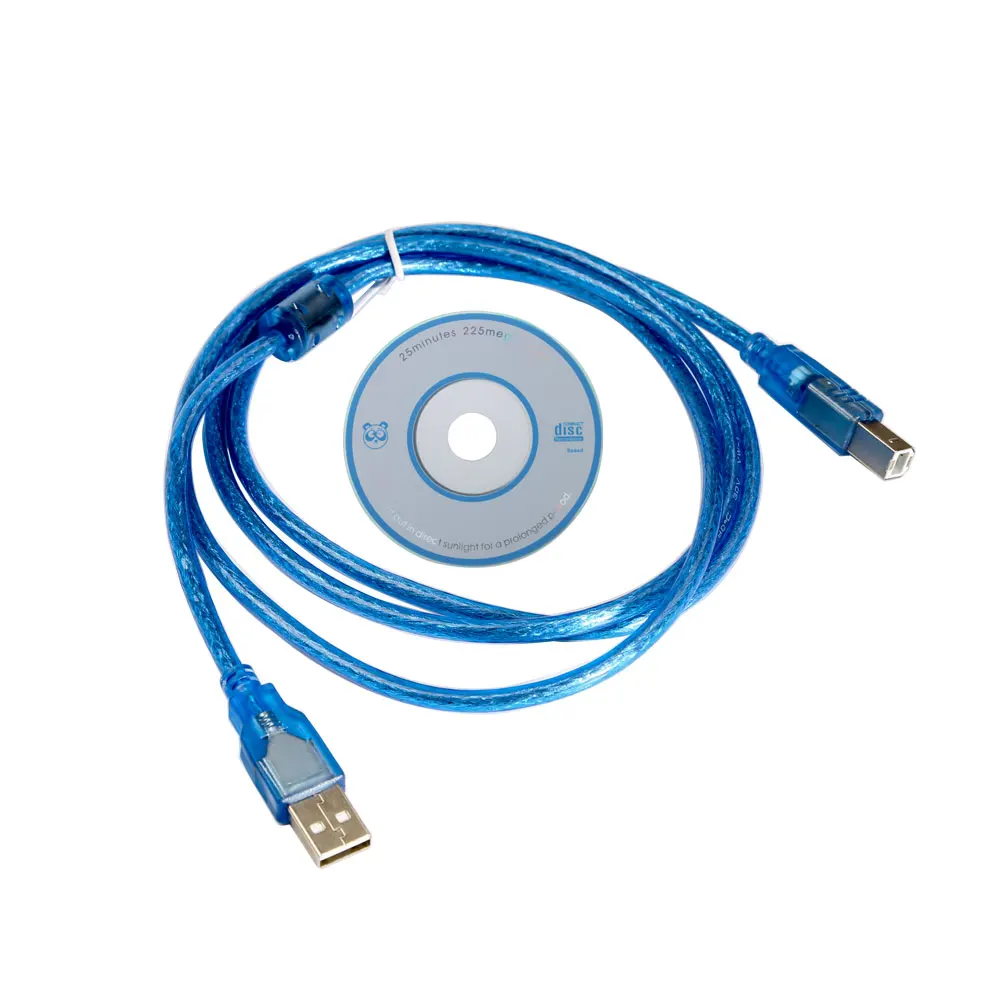

USB-кабель 1 шт.

1pcX CD

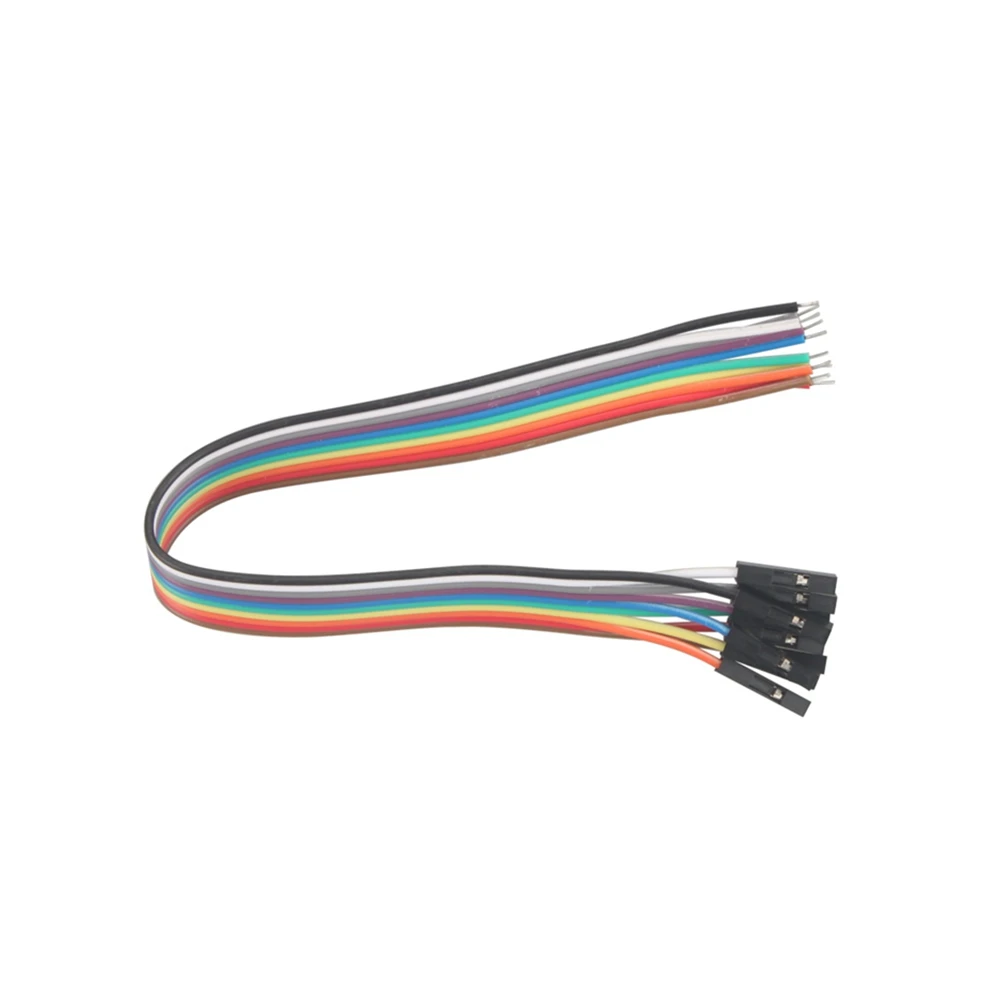

Кабель 1pcX 5pin

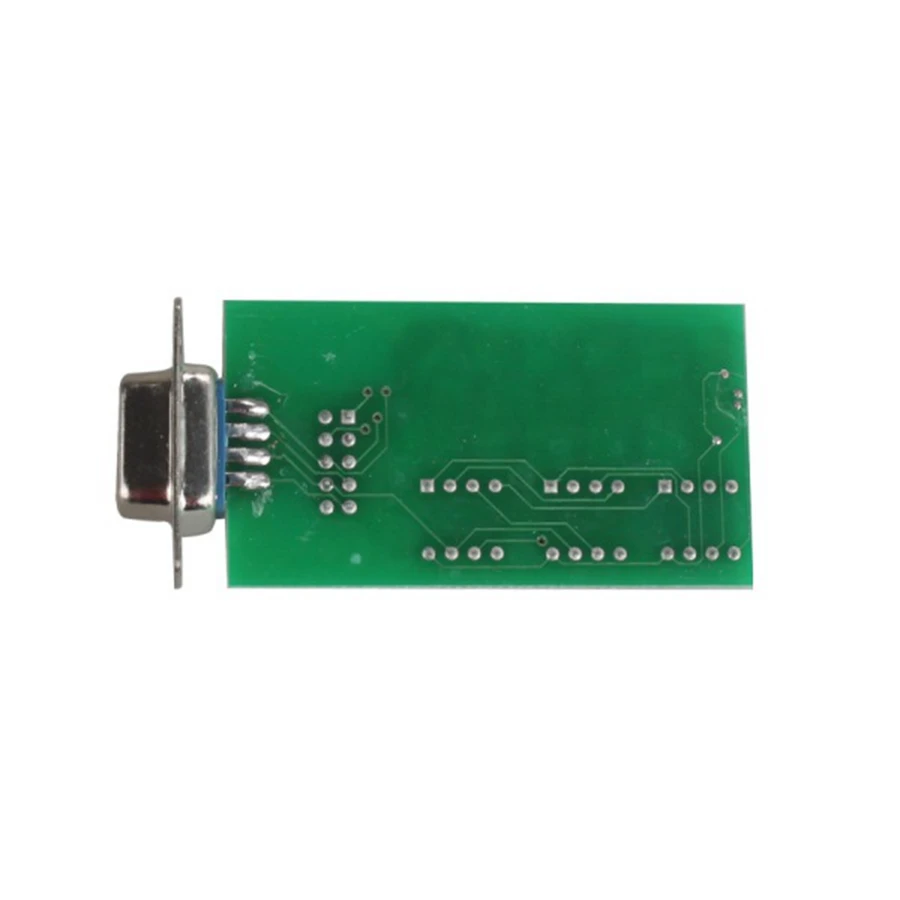

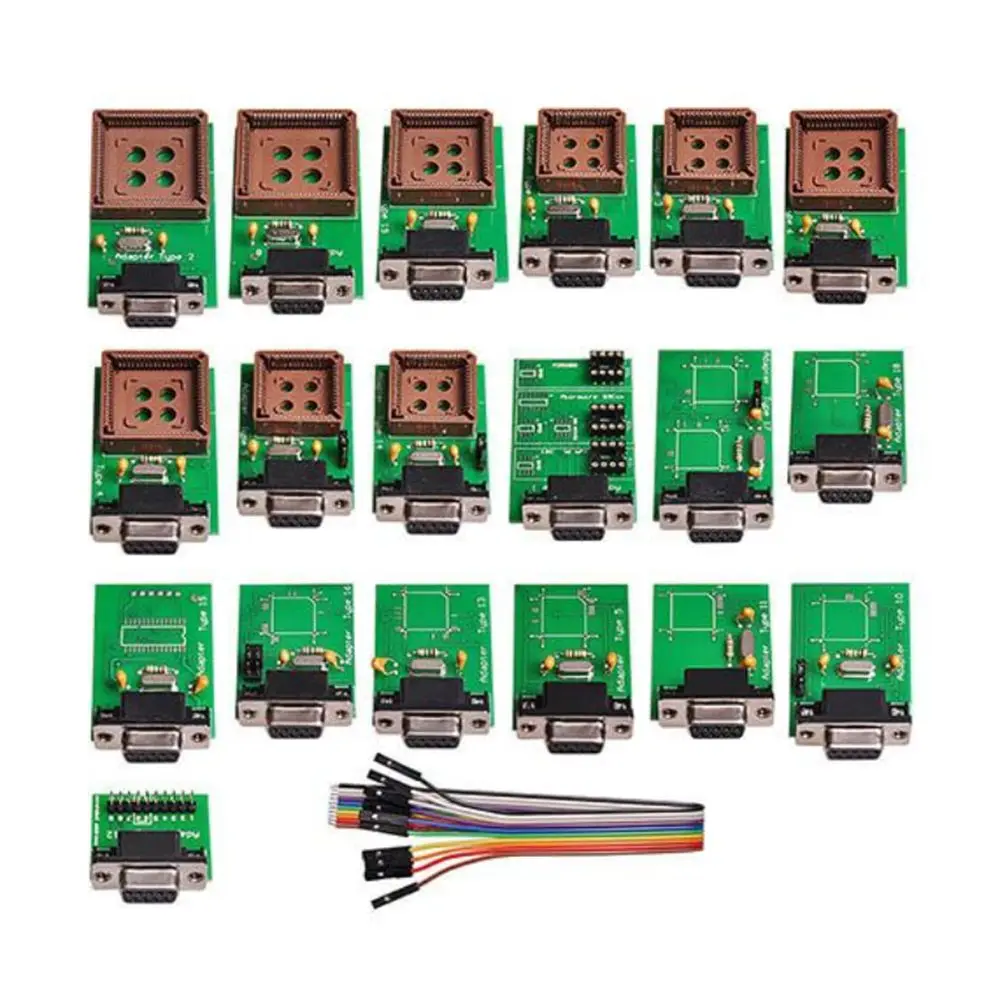

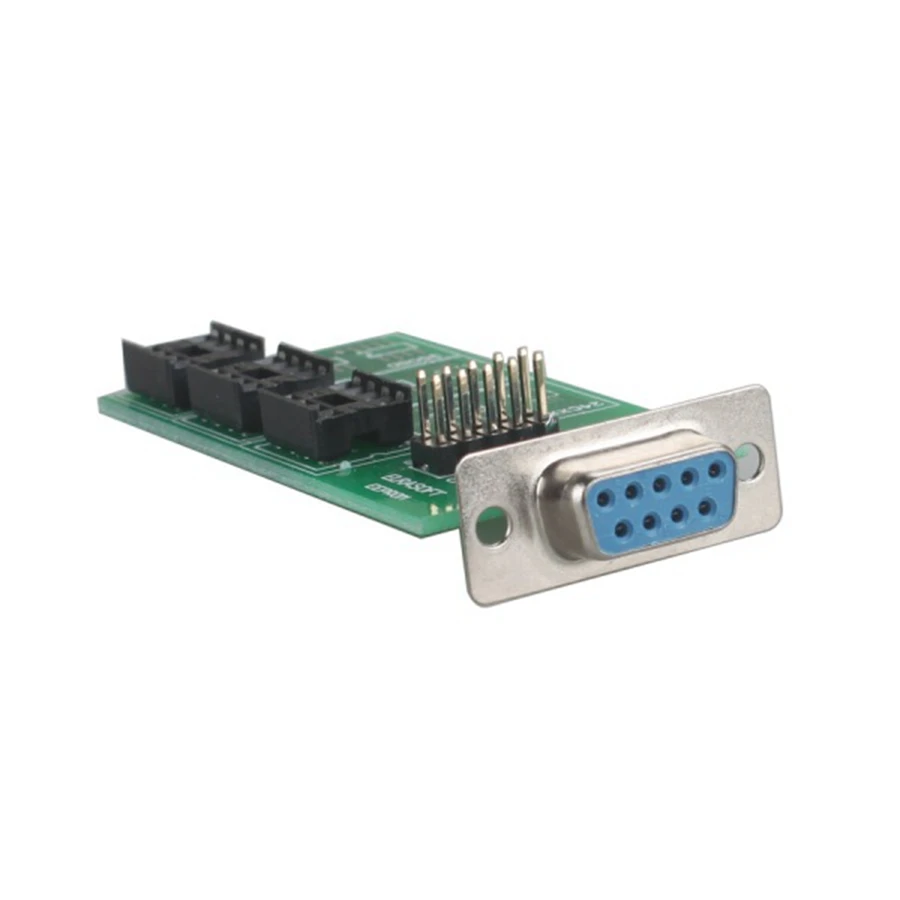

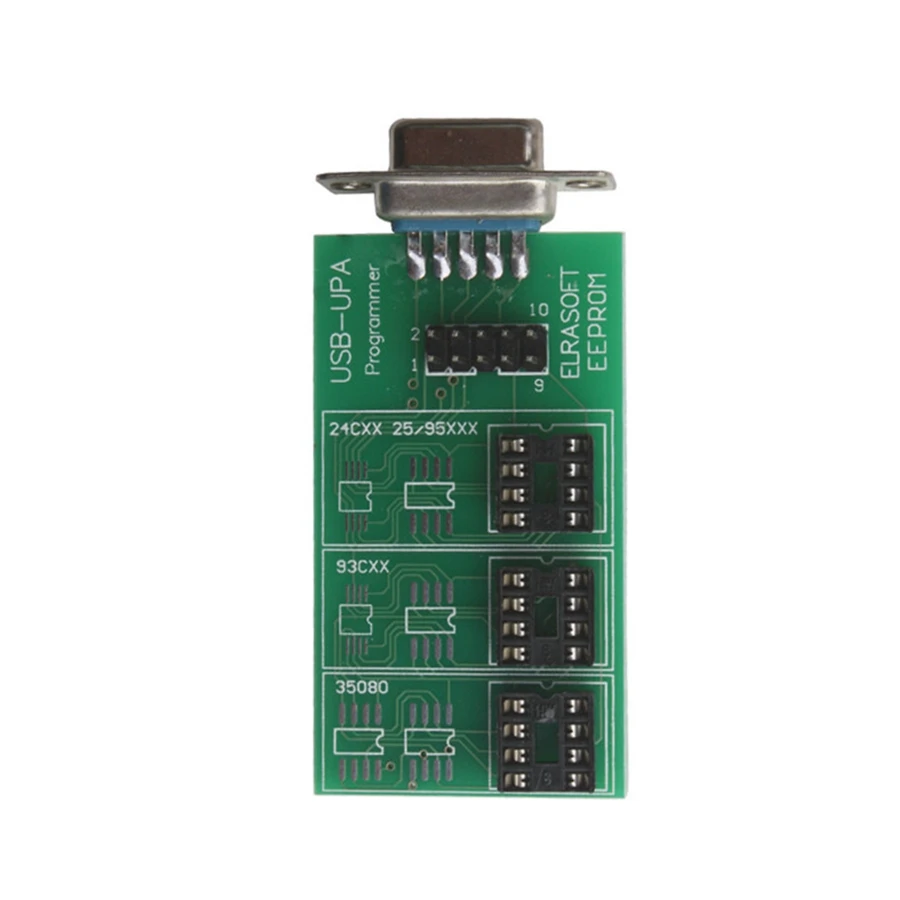

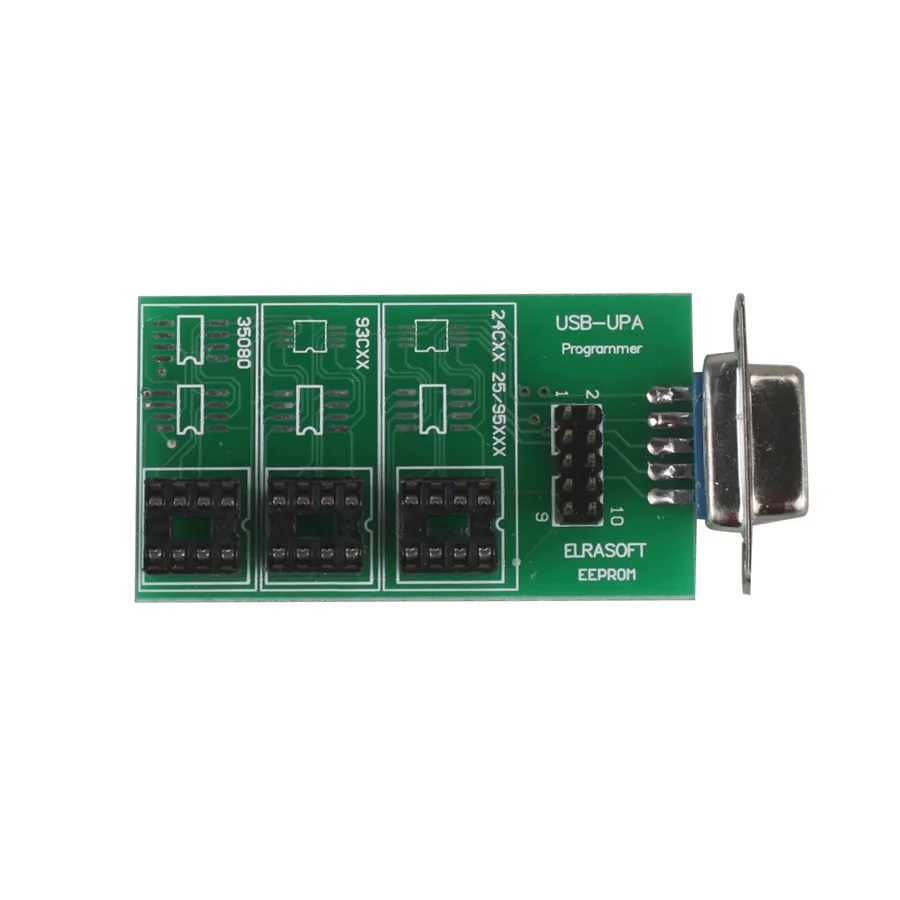

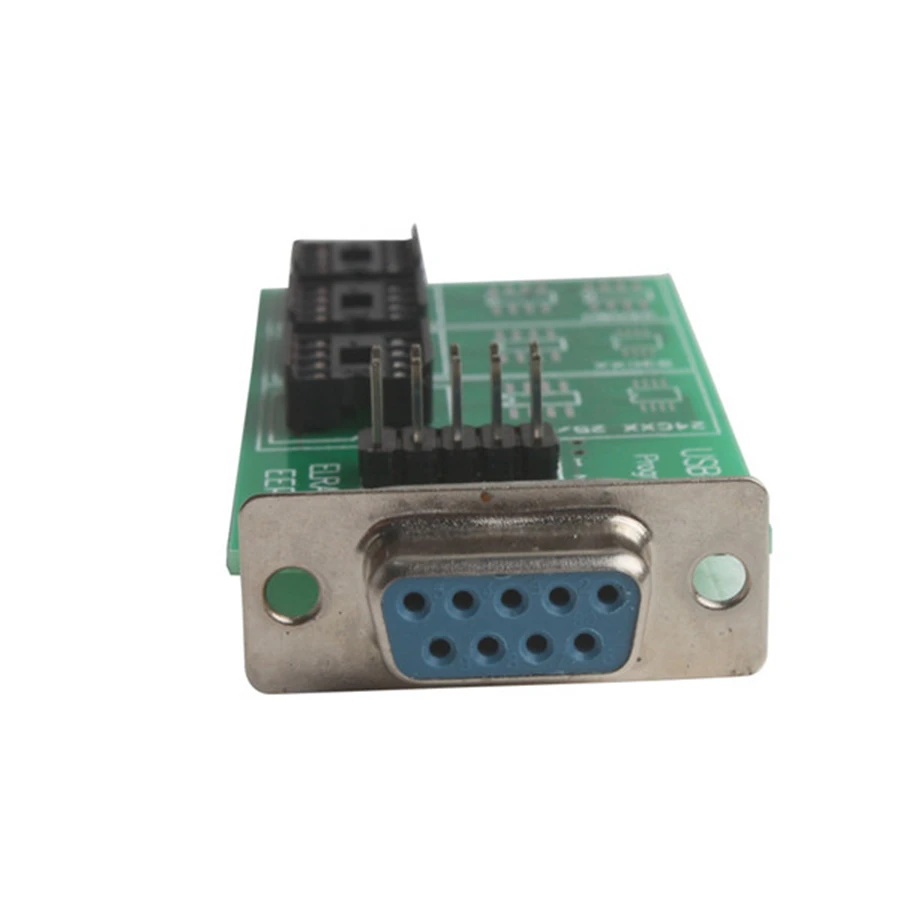

1 шт. X Тип адаптера 1 на eprom I2C,SPI, Microware e M35080

1 шт. X Тип адаптера 2 для Motorola MC68HC11P2 + MC68HC11PH8-PLCC84

1 шт. X Тип адаптера 3 для Motorola MC68HC08AS-PLCC52

Адаптер типа 4 1pcX для Motorola MC68HC11KA2/4 + MC68HC11KS-PLCC68

1 шт. X Тип адаптера 5 для Motorola MC68HC(9)08-QFP64

Адаптер Тип 6 1pcX для Motorola MC68HC11F1-PLCC68

Адаптер type 7 1pcX для Motorola MC68HC05H12-PLCC52

Адаптер type 8 для Motorola MC68HC11K-PLCC84 1pcX

Адаптер type 9 1pcX для Motorola MC68HC11A8/E1/E9/E20 + MC68HC11EA9-PLCC52

Адаптер типа 10 1pcX для Motorola MC68HC11KA2/4 + MC68HC11PA8-QFP64

1pcX адаптер тип 11 для Motorola MC68HC11K-QFP80

Адаптер Тип 12 1pcX Расширенный адрес

Адаптер типа 13 1pcX для Motorola MC68HC11A8/E1/E9/E20-QFP64

1pcX Тип адаптера 14 для Motorola MC68HC05B4/B6/B8/B16/B32 + MC68HC705B16/B32-PLCC52

Адаптер типа 15 1pcX для Motorola MC68HC(7)05E6-SOIC28

Адаптер type 16 1pcX для Motorola MC68HC05B4/B6/B8/B16/B32 + MC68HC(7)05X16/X32-QFP64

1pcX Тип адаптера 17 для Motorola MC68HC(9)12B32-MC68HC(9)12D60(A)-QFP80

Адаптер type 18 для Motorola MC68HC11F1-QFP80 1pcX

1 шт., адаптер type 19 для Motorola MC68HC11L6-PLCC68
