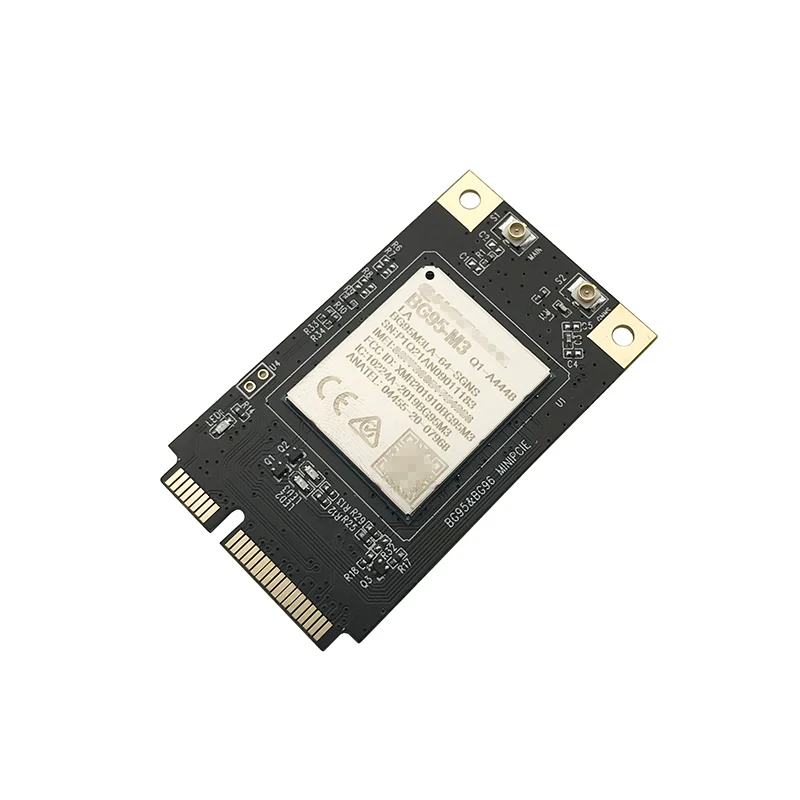

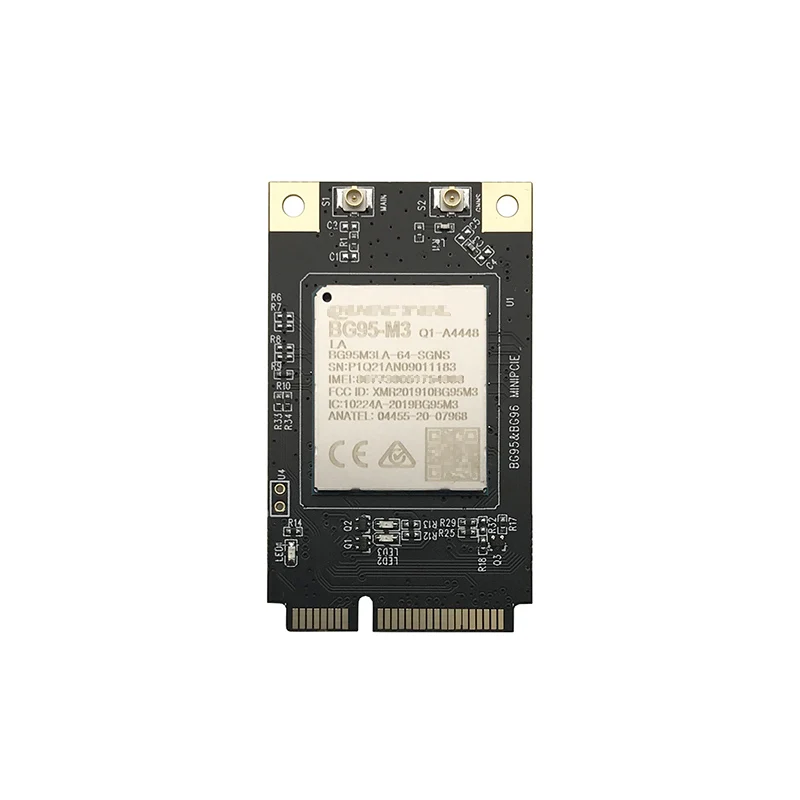

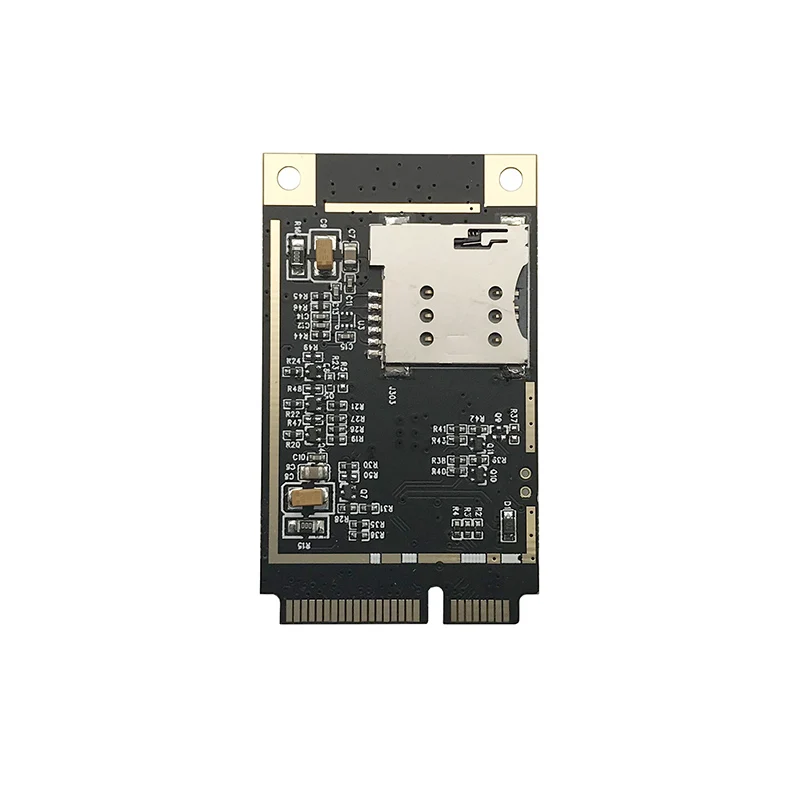

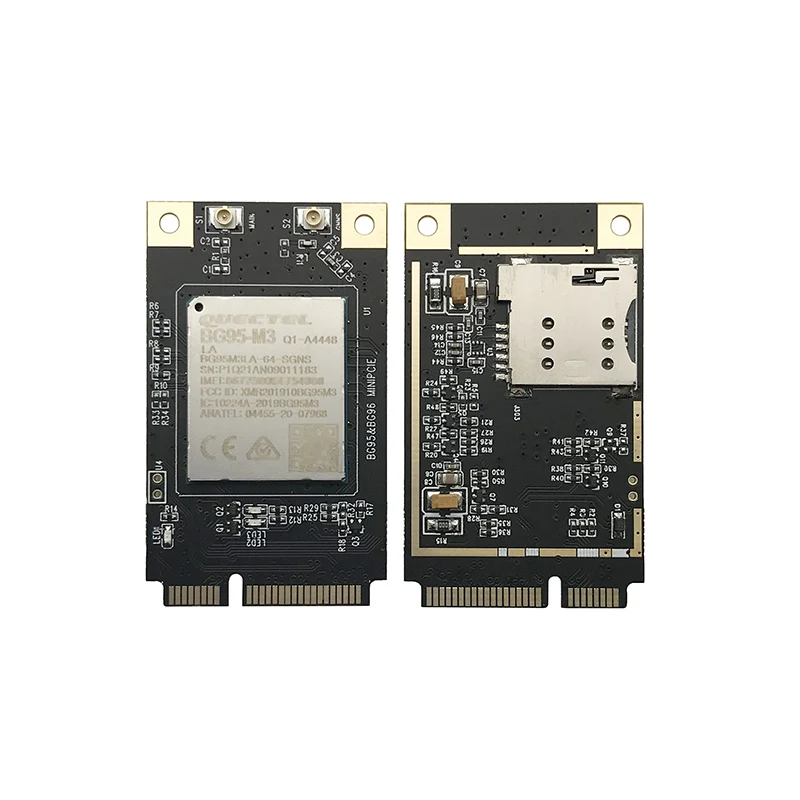

Quectel BG95-M3 мини-модуль Pcie BG95 LTE Cat M1 Cat NB2 EGPRS LPWA nb-iot модуль для оператора глобальной региона GSM EDGE

BG95-это серия многомодовых модулей LTE Cat M1/Cat NB2/EGPRS с интегрированной функциональностью GNSS. Он полностью совместим с 3GPP Rel. 14 спецификация и предлагает максимальную скорость передачи данных 588 кбит/с downlink и 1119 кбит/с uplink под LTE Cat M1. Он оснащен сверхнизким энергопотреблением, используя интегрированную ОЗУ/вспышку, а также процессор ARM Cortex A7 с поддержкой ThreadX, достичь до 70% снижения утечки PSM и 85% снижения потребления eDRX по сравнению с его предыдущей.

BG95 имеет полный набор аппаратных функций безопасности и позволяет надежным приложениям работать непосредственно на двигателе Cortex A7 TrustZone. Кроме того, BG95 обеспечивает совместимость pin-to-pin со стандартными модулями Quectel LTE EG91/EG95, LPWA модулями BG96/BC95, UMTS/HSPA модулями UG95/UG96 и GSM/GPRS модулем M95.

С экономически эффективным SMT форм-фактор 23,6 мм × 19,9 мм × 2,2 мм и высокий уровень интеграции, BG95 позволяет интеграторам и разработчикам легко спроектировать свои приложения и воспользоваться низким энергопотреблением модуля и механической интенсивностью. Его передовая посылка LGA позволяет полностью автоматизировать производство для приложений большого объема. Богатый набор интернет-протоколов, промышленные стандартные интерфейсы и множество функций расширяют применимость модуля к широкому спектру приложений M2M, таких как беспроводные POS, умные измерения, отслеживание, носимые устройства, И т. д.

Основные преимущества

● LTE Cat M1/Cat NB2/EGPRS модуль с ультра-низким энергопотреблением

● Легкий переход от Quectel GSM/GPRS, UMTS/HSPA и LTE стандартных модулей

● Супер тонкий профиль в LGA посылка

● Встроенная RAM и flash в чипсет baseband

● Комплексный набор аппаратных функций безопасности

● Быстрое время выхода на рынок: справочный дизайн, инструменты для оценки и своевременная техническая поддержка минимизируют затраты времени на проектирование и разработку

● Компактный SMT форм-фактор идеально подходит для применения с ограничениями по размерам с плотным пространством

● Надежное крепление и интерфейсы

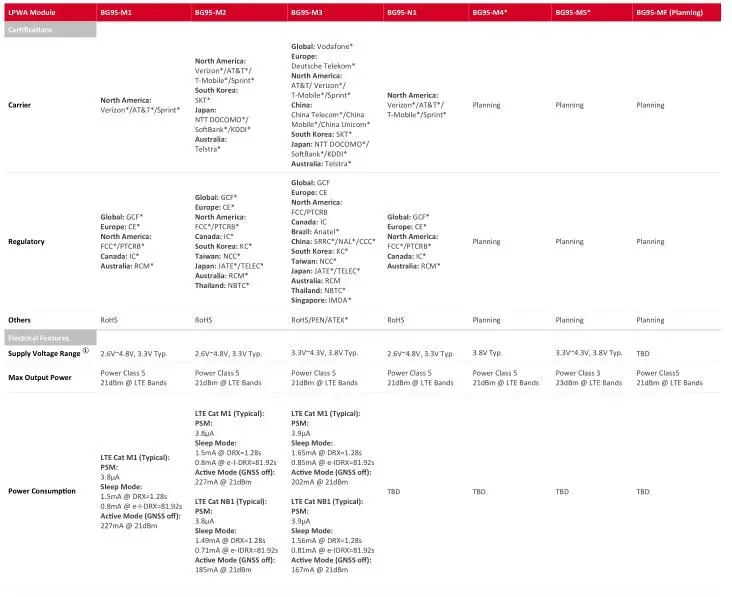

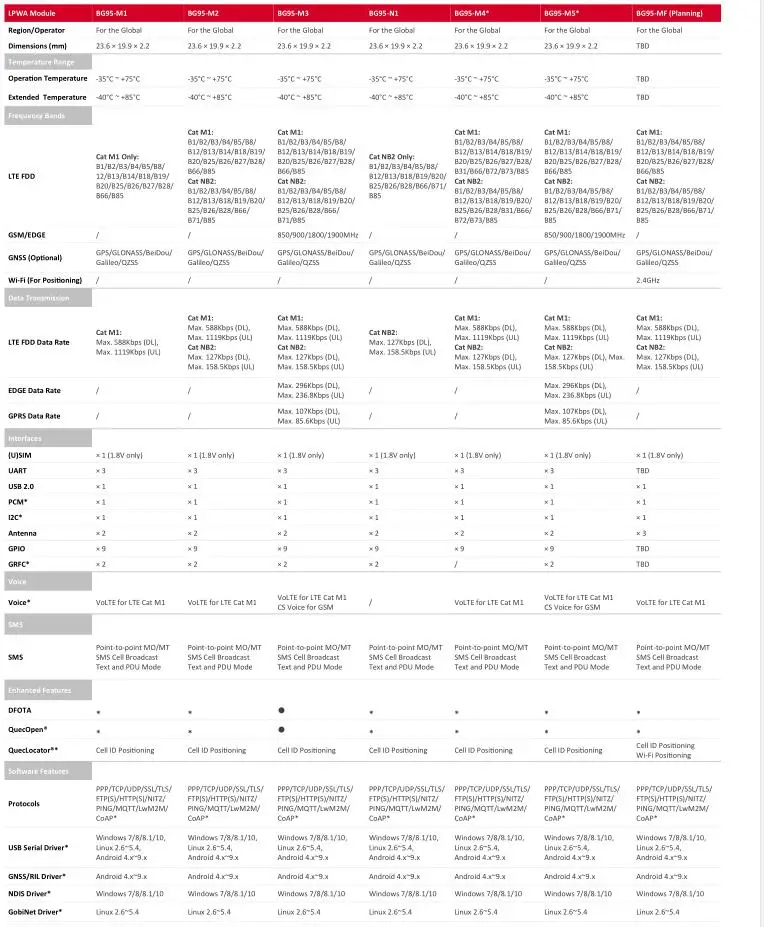

Варианты для Golbal

BG95-M1

Только для кошек M1:

LTE FDD:B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85

BG95-M2

Cat M1/Cat NB2:

LTE FDD:B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B71/B85

BG95-M3

Cat M1/Cat NB2:

LTE FDD:B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B71/B85

EGPRS:850/900/1800/1900 МГц

BG95-N1

Только для кошек NB2:

LTE FDD:B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B27/B28/B66/B71/B85

BG95-M4

Cat M1/Cat NB2 (поддержка 450 МГц):

LTE FDD: b1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B31/B66/B72/B73/в85

BG95-M5

Cat M1/Cat NB2 (класс питания 3):

LTE FDD:B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B71/B85

BG95-MF

Cat M1/Cat NB2:

LTE FDD:B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B71/B85

Wi-Fi (только для позиционирования):

2,4 ГГц/5 ГГц

BG95 и BG96 различия введение

Параметр

BG95

BG96

Размеры

23,6 мм x 19,9 мм x 2,3 мм

26,5 мм x 22,5 мм x 2,3 мм

3GPP релиз

Выпуск 14

(Rel.14 LTE Cat NB2,Rel.14 LTE Cat M1 с CE

Режим B)

Выпуск 13

(Rel.13 LTE Cat NB1,Rel.13 LTE Cat M1 с CE режимом A)

Частота

Полосы

LTE FDD:

B1/B2/B3/B4/B5/B8/B12/B13/B14/B17

/B18/B28/B31/B66/B71/B72/B73/B85

EGPRS:850/900/1800/1900 МГц

LTE FDD:

B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B26/B28

LTE TDD:B39 (только для Cat M1)

EGPRS:850/900/1800/1900 МГц

Класс мощности

Класс 5 (макс. 20dBm для Cat-M1/NB2)

Класс 3 (макс. 23dBm для Cat-M1/NB1)

Напряжение питания

Расширенный диапазон подачи 2,4 V-4,8 V, 3,8 V тип.

3,3 V-4,3 V, 3,8 V тип.

Энергопотребление

PSM:3uA

85% уменьшение тока eDRX

(От спецификации Qualcomm MDM9205)

PSM:10uA

DRX = 1,28 s @ Real Network 16mA

E-I-DRX = 20,48 s @ Real Network 15mA

Скорость передачи данных

LTE Cat M1:

Макс. 375kbps (DL), Макс. 1.12mbps (UL)(половина Duplexer)

LTE Cat NB2:

Макс. 136kbps (DL), Макс. 150kbps (UL)

Орг:

Макс. 296kbps (DL), Макс. 236.8mbps (UL)

GPRS:

Макс. 107kbps (DL), Макс. 85.6mbps (UL)

LTE Cat M1:

Макс. 375kbps (DL), Макс. 375kbps (UL)(половина Duplexer)

LTE Cat NB1:

Max.32Kbps(DL), Max.70Kbps(UL)

Орг:

Макс. 296kbps (DL), Макс. 236.8mbps (UL)

GPRS:

Макс. 107kbps (DL), Макс. 85.6mbps (UL)

Конфигурации памяти

Встроенная оперативная память и вспышка

(32 Мб LPDDR2 и 64 МБ NAAD с ThreadX OS)

Внешний 64 Мб LPDDR2 и 128 Мб NAND с ThreadX OS

Приложение и ОС

ARM Cortex A7 @ 800 МГц

ARM Cortex A7 @ 1,2 ГГц

Расположение

Gen.9, GPS, GLONASS, BeiDou, Galileo;

QuecLocator для треугольного расположения

Gen.8, GPS, GLONASS, BeiDou, Galileo;

QuecLocator для одноэлементного местоположения

Голос

VoLTE (только для Cat M1)

Голосовая система CS для GSM

VoLTE (только для Cat M1)

Обнаружение помех

Обнаружение помех Cat M1/NB2/EGPRS

Не поддерживает
