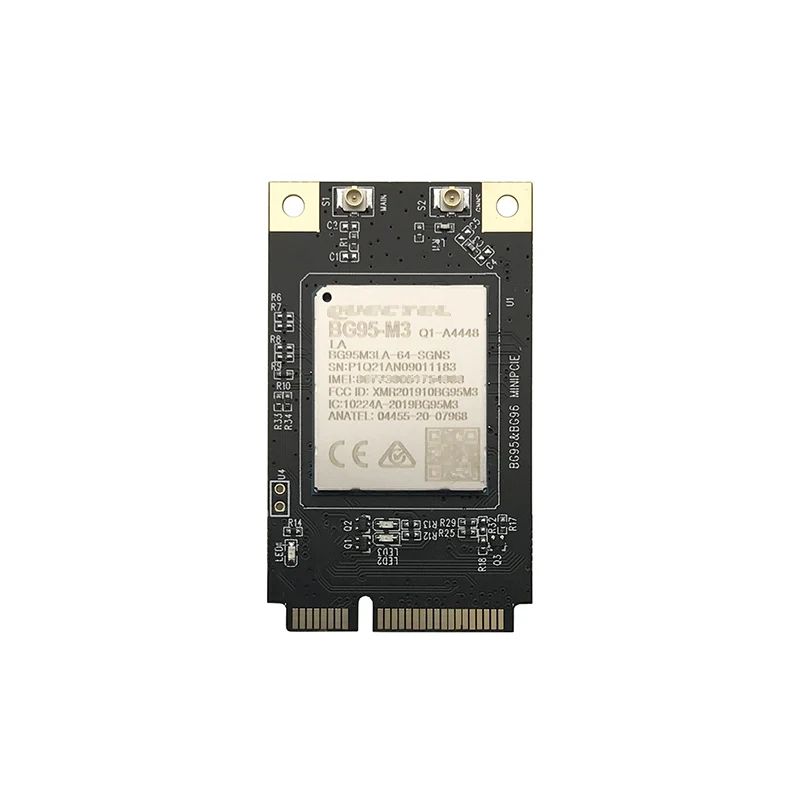

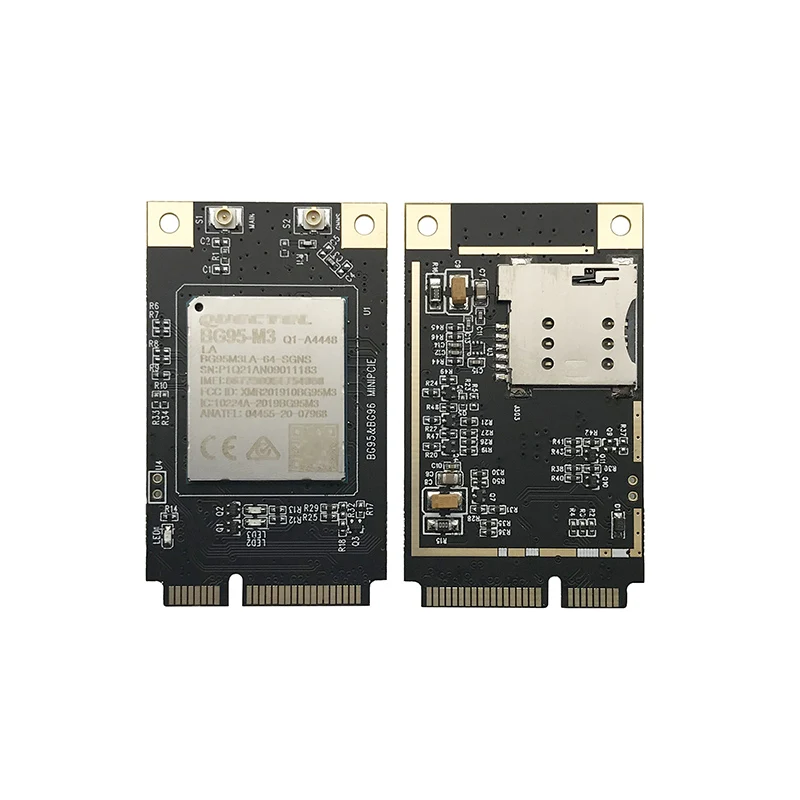

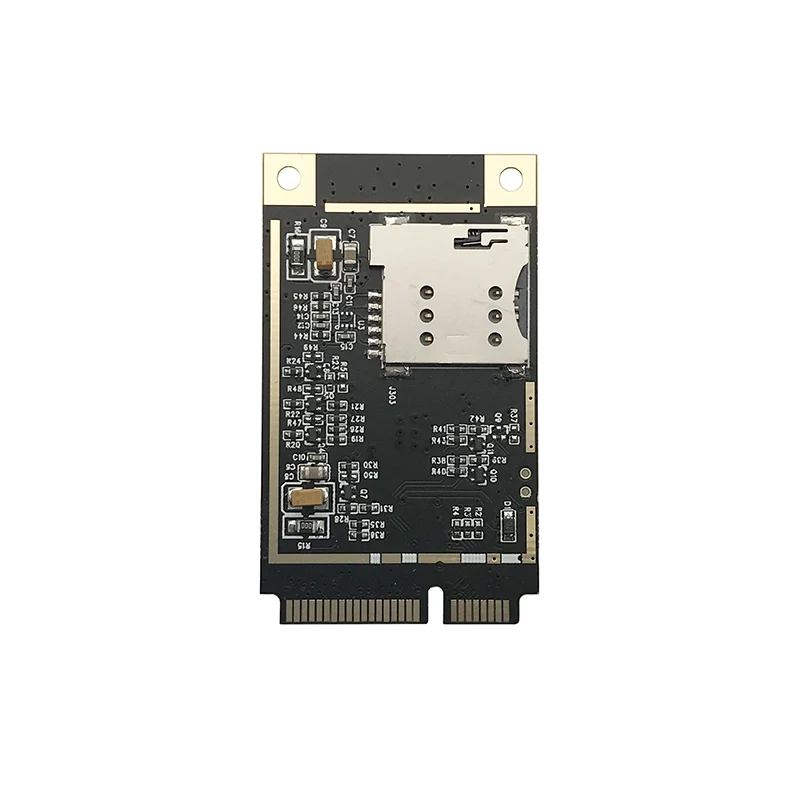

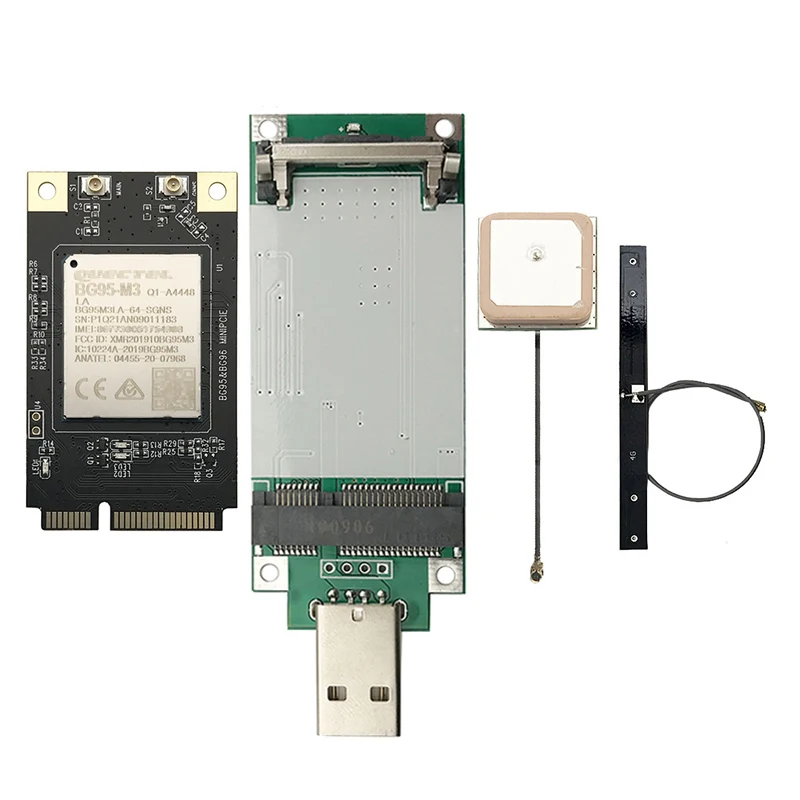

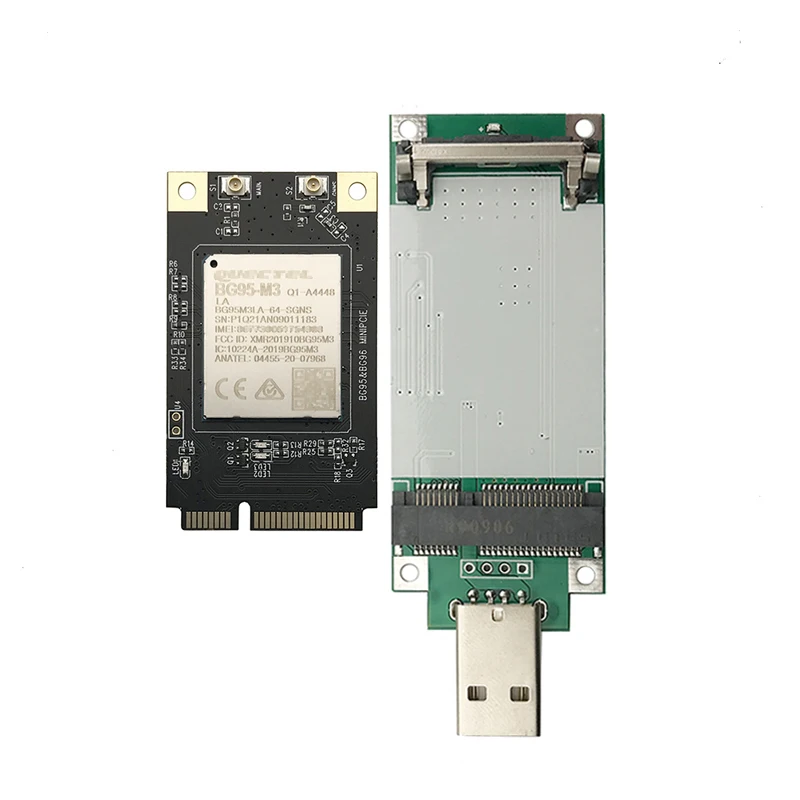

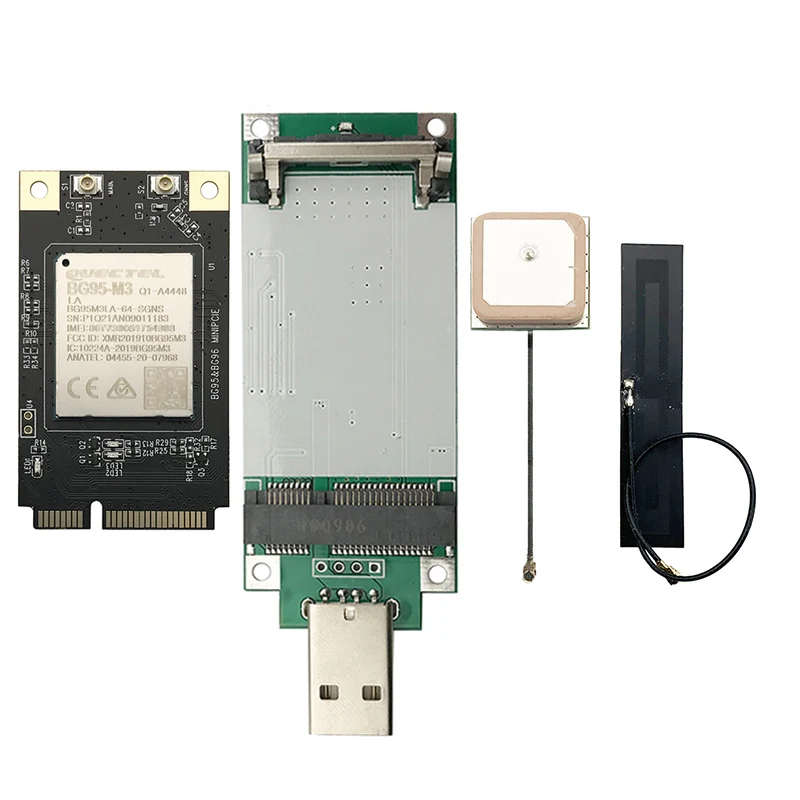

Модуль Quectel BG95 BG95-M3 мини-модуль PCIE LTE Cat M1Cat NB2EGPRS с переходником MINIPCIE на USB GPS 4G FPC PCB антенна

Внешняя антенна LTE

Купите сейчас

Внешняя GSM антенна

Купите сейчас

Внутренняя антенна 4G 3G 2G

Купите сейчас

Антенна GPS

Купите сейчас

Антенна 2,4G 5,8G

Купите сейчас

LTE GPS комбинированная антенна

Купите сейчас

Антенна Lora

Купите сейчас

Удлинительный кабель

Купите сейчас

Адаптер передачи USB

Купите сейчас

Слот для SIM-карты

Купите сейчас

Разъем U.FL SMA

Купите сейчас

Аксессуары для модуля NGFF M.2

Купите сейчас

BG95-это серия многорежимных модулей LTE Cat M1/Cat NB2/egpr со встроенной функциональностью GNSS. Полностью совместим с 3GPP Rel. 14 спецификация и предлагает максимальную скорость передачи данных 588 кбит/с downlink и 1119 кбит/с uplink под LTE Cat M1. Он отличается сверхнизким энергопотреблением за счет использования встроенной оперативной памяти/флэш-памяти, а также процессора ARM Cortex A7 с поддержкой ThreadX, достижение до 70% снижения утечки PSM и 85% снижения потребления тока eDRX по сравнению со своим предшественником.

BG95 обладает полным набором аппаратных функций безопасности и позволяет надежным приложениям работать непосредственно на процессоре Cortex A7 TrustZone. Кроме того, BG95 обеспечивает совместимость pin-to-pin со стандартными модулями Quectel LTE EG91/EG95, LPWA модули BG96/BC95, UMTS/HSPA модули UG95/UG96 и GSM/GPRS модули M95.

С экономичным форм-фактором SMT 23,6 мм × 19,9 мм × 2,2 мм и высоким уровнем интеграции, BG95 позволяет интеграторам и разработчикам легко проектировать свои приложения и использовать преимущества от низкого энергопотребления модуля и механической интенсивности. Его усовершенствопосылка LGA позволяет полностью автоматизировать производство для высокопроизводительных приложений. Богатый набор интернет-протоколов, стандартные отраслевые интерфейсы и множество функций расширяют применимость модуля к широкому спектру приложений M2M, таких как беспроводной POS, умный замер, отслеживание, носимые устройства, И т. Д.

Основные преимущества

● LTE Cat M1/Cat NB2/egpr модуль со сверхнизким энергопотреблением

● Легкая миграция из стандартных модулей Quectel GSM/GPRS, UMTS/HSPA и LTE

● Супертонкий профиль в упаковке LGA

● Встроенная оперативная память и вспышка в чипсете базового диапазона

● Полный набор аппаратных функций безопасности

● Быстрый выход на рынок: эталонные разработки, инструменты оценки и своевременная техническая поддержка позволяют свести к минимуму сроки проектирования и усилия по разработке

● Компактный форм-фактор SMT идеально подходит для ограниченных размеров приложений с ограниченным пространством

● Надежная установка и интерфейсы

Варианты для голбала

BG95-M1

Только Cat M1:

LTE FDD:B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85

BG95-M2

Cat M1/Cat NB2:

LTE FDD:B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B71/B85

BG95-M3

Cat M1/Cat NB2:

LTE FDD:B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B71/B85

Эгпд: 850/900/1800/1900 МГц

BG95-N1

Только Cat NB2:

LTE FDD:B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B27/B28/B66/B71/B85

BG95-M4

Cat M1/Cat NB2 (поддерживается 450 МГц):

LTE FDD: b1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B31/B66/B72/B73/b85

BG95-M5

Cat M1/Cat NB2 (класс мощности 3):

LTE FDD:B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B71/B85

BG95-MF

Cat M1/Cat NB2:

LTE FDD:B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B71/B85

Wi-Fi (только для позиционирования):

2,4 ГГц/5 ГГц

Ввод разницы BG95 и BG96

Параметр

BG95

BG96

Размеры

23,6 мм x 19,9 мм x 2,3 мм

26,5 мм x 22,5 мм x 2,3 мм

3GPP выпуск

Выпуск 14

(Rel.14 LTE Cat NB2,Rel.14 LTE Cat M1 с CE

Режим B)

Выпуск 13

(Rel.13 LTE Cat NB1,Rel.13 LTE Cat M1 с режимом CE A)

Частота

Ленты

LTE FDD:

B1/B2/B3/B4/B5/B8/B12/B13/B14/B17

/B18/B28/B31/B66/B71/B72/B73/B85

Эгпд: 850/900/1800/1900 МГц

LTE FDD:

B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B26/B28

LTE TDD:B39 (только для Cat M1)

Эгпд: 850/900/1800/1900 МГц

Класс мощности

Класс 5 (Макс 20 дБм для Cat-M1/NB2)

Класс 3 (Макс 23 дБм для Cat-M1/NB1)

Напряжение питания

Расширенный диапазон питания 2,4-4,8 в, 3,8 в тип.

3,3-4,3 в, 3,8 в тип.

Потребляемая мощность

ПСМ: 3 мкА

85% снижение тока eDRX

(От Qualcomm MDM9205 Spec)

ПСМ: 10 мкА

DRX = 1,28 s @ реальная сеть 16 мА

E-I-DRX = 20,48 s @ реальная сеть 15 мА

Скорость передачи данных

LTE Cat M1:

Макс. 375 кбит/с (DL), Макс. Мбит/с (UL)(полудуплексор)

LTE Cat NB2:

Макс. 136 кбит/с (DL), Макс. 150 кбит/с (UL)

Эгпд:

Макс. 296kbps (DL), Макс. 236.8mbps (UL)

GPRS:

Макс. 107kbps (DL), Макс. 85.6mbps (UL)

LTE Cat M1:

Макс. 375 кбит/с (DL), Макс. 375 кбит/с (UL)(полудуплексор)

LTE Cat NB1:

Макс. 32 кбит/с (DL), Макс. 70 кбит/с (UL)

Эгпд:

Макс. 296kbps (DL), Макс. 236.8mbps (UL)

GPRS:

Макс. 107kbps (DL), Макс. 85.6mbps (UL)

Конфигурации памяти

Встроенная оперативная память и вспышка

(32 Мб LPDDR2 и 64 МБ NAAD с ОС ThreadX)

Внешние 64 Мб LPDDR2 и 128 Мб NAND с ОС ThreadX

Приложение и ОС

ARM Cortex A7 @ 800 МГц

ARM Cortex A7 @ 1,2 ГГц

Расположение

Gen.9, GPS, ГЛОНАСС, BeiDou, Galileo;

Местоположение треугольника

Gen.8, GPS, ГЛОНАСС, BeiDou, Galileo;

QuecLocator для расположения одной ячейки

Голос

VoLTE (только для Cat M1)

CS voice для GSM

VoLTE (только для Cat M1)

Обнаружение помех

Cat M1/NB2/egpr Обнаружение помех

Не поддерживается
