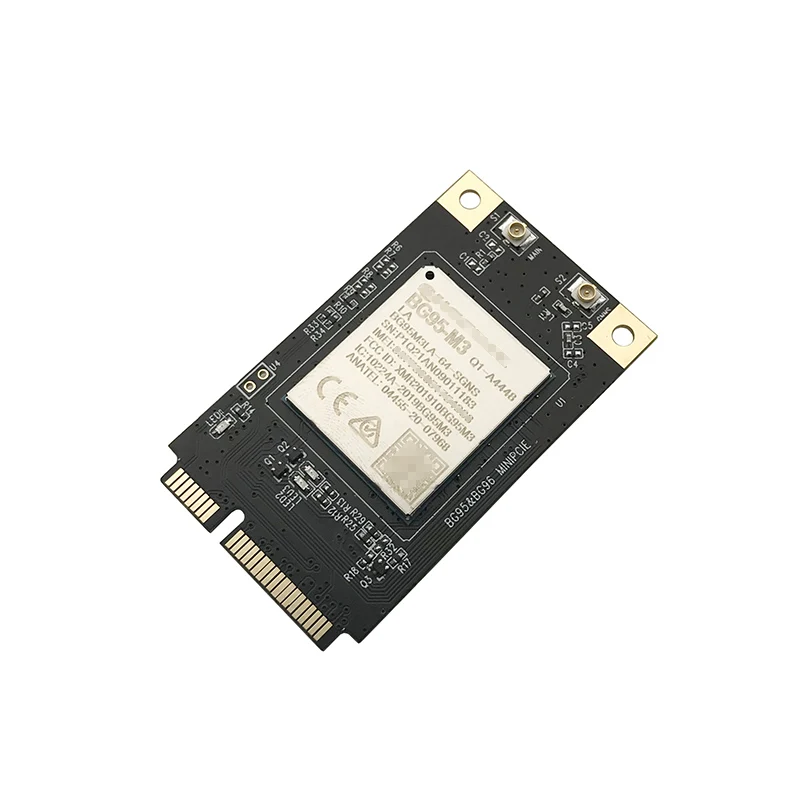

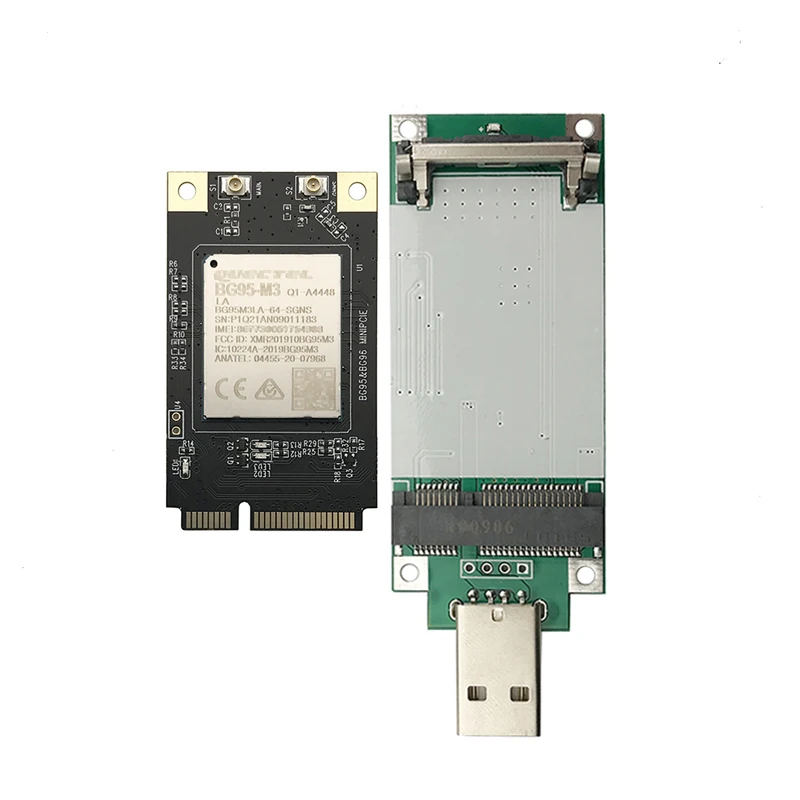

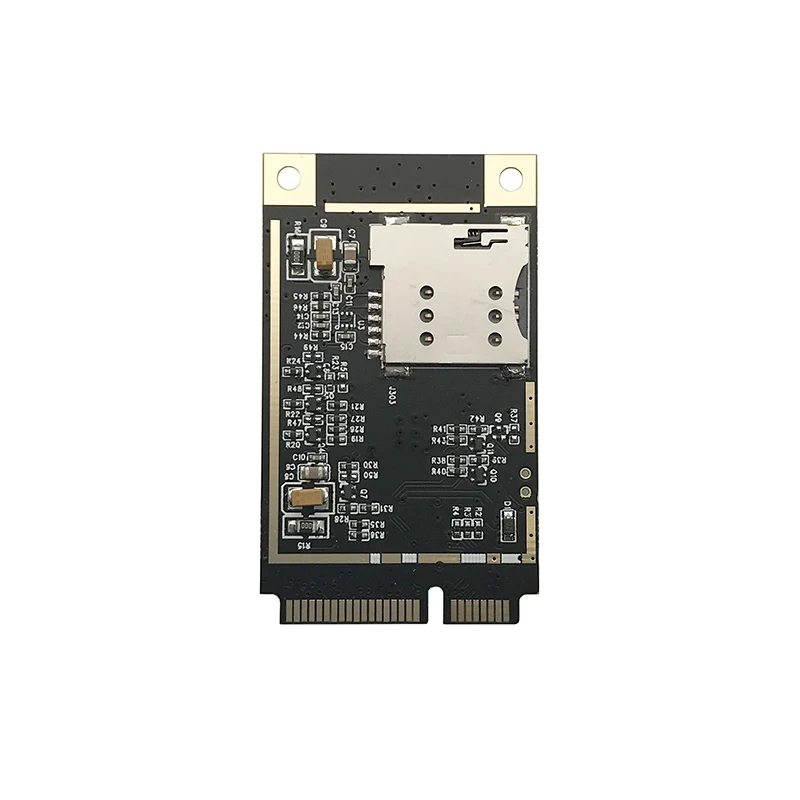

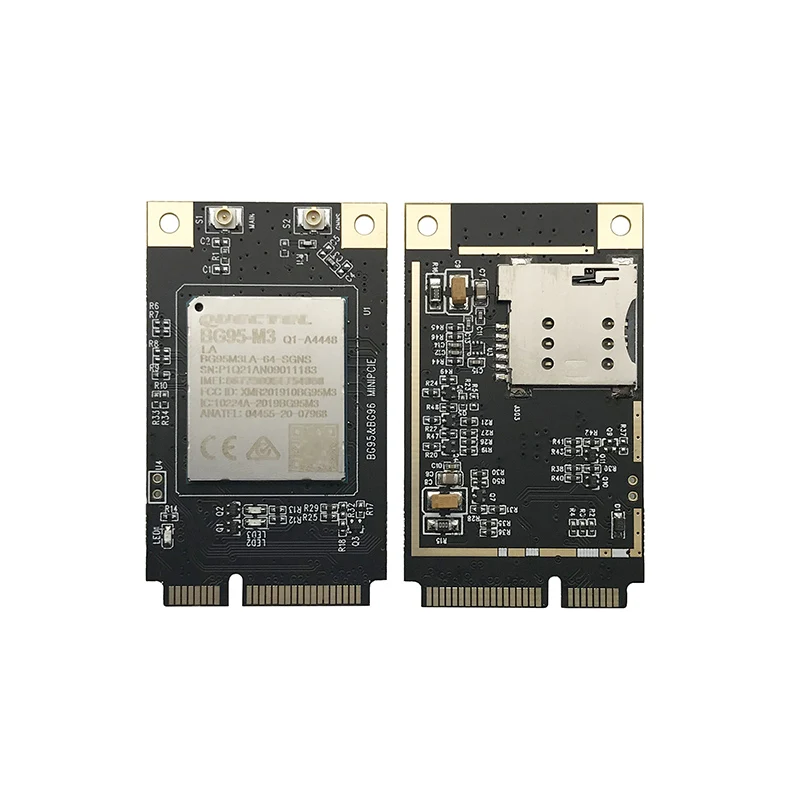

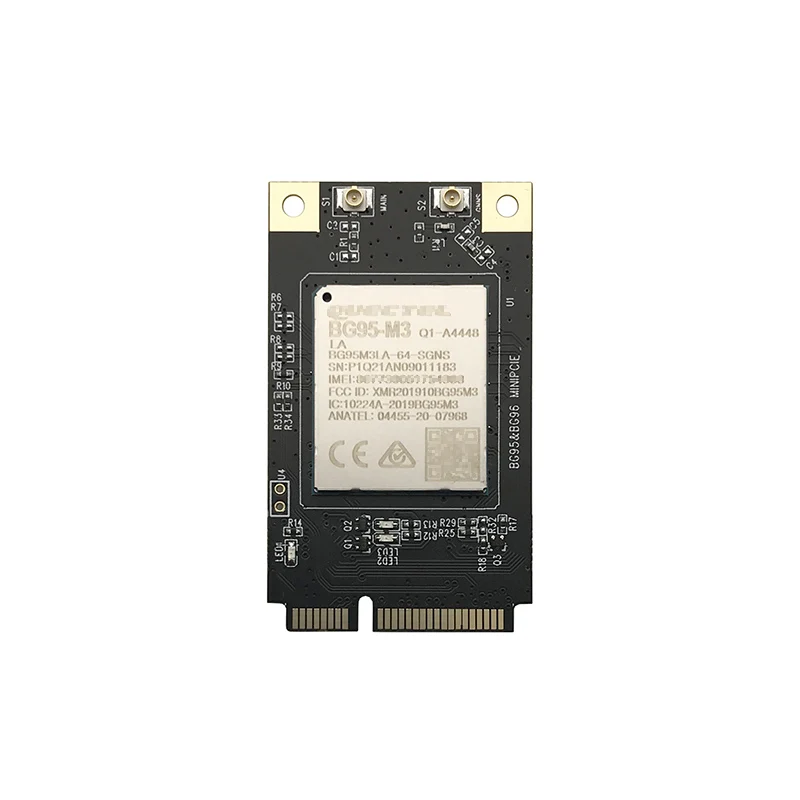

Quectel BG95 BG95-M3 мини-модуль PCIE с SIM разъем карты LTE Cat M1Кот NB2EGPRS модуль с MINIPCIE к usb-адаптеру

Внешняя антенна LTE

Купите сейчас

Внешняя GSM антенна

Купите сейчас

Внутренняя 4G 3G 2G антенна

Купите сейчас

Антенна GPS

Купите сейчас

Антенна 2,4G 5,8G

Купите сейчас

Комбинированная антенна LTE GPS

Купите сейчас

Lora антенна

Купите сейчас

Удлинительный кабель

Купите сейчас

Usb-адаптер для передачи данных

Купите сейчас

Слот для sim-карты

Купите сейчас

U.FL SMA Коннектор

Купите сейчас

NGFF M.2 аксессуары модуля

Купите сейчас

BG95-это серия многомодовых модулей LTE Cat M1/Cat NB2/EGPRS с интегрированной функциональностью GNSS. Он полностью совместим с 3GPP Rel. 14 спецификация и предлагает максимальную скорость передачи данных 588 кбит/с downlink и 1119 кбит/с uplink под LTE Cat M1. Он оснащен сверхнизким энергопотреблением, используя интегрированную ОЗУ/вспышку, а также процессор ARM Cortex A7 с поддержкой ThreadX, достичь до 70% снижения утечки PSM и 85% снижения потребления eDRX по сравнению с его предыдущей.

BG95 имеет полный набор аппаратных функций безопасности и позволяет надежным приложениям работать непосредственно на двигателе Cortex A7 TrustZone. Кроме того, BG95 обеспечивает совместимость pin-to-pin со стандартными модулями Quectel LTE EG91/EG95, LPWA модулями BG96/BC95, UMTS/HSPA модулями UG95/UG96 и GSM/GPRS модулем M95.

С экономически эффективным SMT форм-фактор 23,6 мм × 19,9 мм × 2,2 мм и высокий уровень интеграции, BG95 позволяет интеграторам и разработчикам легко спроектировать свои приложения и воспользоваться низким энергопотреблением модуля и механической интенсивностью. Его передовая посылка LGA позволяет полностью автоматизировать производство для приложений большого объема. Богатый набор интернет-протоколов, промышленные стандартные интерфейсы и множество функций расширяют применимость модуля к широкому спектру приложений M2M, таких как беспроводные POS, умные измерения, отслеживание, носимые устройства, И т. д.

Основные преимущества

● LTE Cat M1/Cat NB2/EGPRS модуль с ультра-низким энергопотреблением

● Легкий переход от Quectel GSM/GPRS, UMTS/HSPA и LTE стандартных модулей

● Супер тонкий профиль в LGA посылка

● Встроенная RAM и flash в чипсет baseband

● Комплексный набор аппаратных функций безопасности

● Быстрое время выхода на рынок: справочный дизайн, инструменты для оценки и своевременная техническая поддержка минимизируют затраты времени на проектирование и разработку

● Компактный SMT форм-фактор идеально подходит для применения с ограничениями по размерам с плотным пространством

● Надежное крепление и интерфейсы

Варианты для Golbal

BG95-M1

Только для кошек M1:

LTE FDD:B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85

BG95-M2

Cat M1/Cat NB2:

LTE FDD:B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B71/B85

BG95-M3

Cat M1/Cat NB2:

LTE FDD:B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B71/B85

EGPRS:850/900/1800/1900 МГц

BG95-N1

Только для кошек NB2:

LTE FDD:B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B27/B28/B66/B71/B85

BG95-M4

Cat M1/Cat NB2 (поддержка 450 МГц):

LTE FDD: b1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B31/B66/B72/B73/в85

BG95-M5

Cat M1/Cat NB2 (класс питания 3):

LTE FDD:B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B71/B85

BG95-MF

Cat M1/Cat NB2:

LTE FDD:B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B71/B85

Wi-Fi (только для позиционирования):

2,4 ГГц/5 ГГц

BG95 и BG96 различия введение

Параметр

BG95

BG96

Размеры

23,6 мм x 19,9 мм x 2,3 мм

26,5 мм x 22,5 мм x 2,3 мм

3GPP релиз

Выпуск 14

(Rel.14 LTE Cat NB2,Rel.14 LTE Cat M1 с CE

Режим B)

Выпуск 13

(Rel.13 LTE Cat NB1,Rel.13 LTE Cat M1 с CE режимом A)

Частота

Полосы

LTE FDD:

B1/B2/B3/B4/B5/B8/B12/B13/B14/B17

/B18/B28/B31/B66/B71/B72/B73/B85

EGPRS:850/900/1800/1900 МГц

LTE FDD:

B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B26/B28

LTE TDD:B39 (только для Cat M1)

EGPRS:850/900/1800/1900 МГц

Класс мощности

Класс 5 (макс. 20dBm для Cat-M1/NB2)

Класс 3 (макс. 23dBm для Cat-M1/NB1)

Напряжение питания

Расширенный диапазон подачи 2,4 V-4,8 V, 3,8 V тип.

3,3 V-4,3 V, 3,8 V тип.

Энергопотребление

PSM:3uA

85% уменьшение тока eDRX

(От спецификации Qualcomm MDM9205)

PSM:10uA

DRX = 1,28 s @ Real Network 16mA

E-I-DRX = 20,48 s @ Real Network 15mA

Скорость передачи данных

LTE Cat M1:

Макс. 375kbps (DL), Макс. 1.12mbps (UL)(половина Duplexer)

LTE Cat NB2:

Макс. 136kbps (DL), Макс. 150kbps (UL)

Орг:

Макс. 296kbps (DL), Макс. 236.8mbps (UL)

GPRS:

Макс. 107kbps (DL), Макс. 85.6mbps (UL)

LTE Cat M1:

Макс. 375kbps (DL), Макс. 375kbps (UL)(половина Duplexer)

LTE Cat NB1:

Max.32Kbps(DL), Max.70Kbps(UL)

Орг:

Макс. 296kbps (DL), Макс. 236.8mbps (UL)

GPRS:

Макс. 107kbps (DL), Макс. 85.6mbps (UL)

Конфигурации памяти

Встроенная оперативная память и вспышка

(32 Мб LPDDR2 и 64 МБ NAAD с ThreadX OS)

Внешний 64 Мб LPDDR2 и 128 Мб NAND с ThreadX OS

Приложение и ОС

ARM Cortex A7 @ 800 МГц

ARM Cortex A7 @ 1,2 ГГц

Расположение

Gen.9, GPS, GLONASS, BeiDou, Galileo;

QuecLocator для треугольного расположения

Gen.8, GPS, GLONASS, BeiDou, Galileo;

QuecLocator для одноэлементного местоположения

Голос

VoLTE (только для Cat M1)

Голосовая система CS для GSM

VoLTE (только для Cat M1)

Обнаружение помех

Обнаружение помех Cat M1/NB2/EGPRS

Не поддерживает
