Изготовленный на заказ 124816 канальный T73 ACDC 24V релейный модуль на DIN-рейку

Порядок:

FY-NT731C-D24 30 шт

FY-NT732C-D24 20 шт.

FY-NT734C-D24 26 шт.

FY-NT738C-D24 14 шт.

FY-NT7316C-D24 8 шт.

Особенности:

1. Модули интерфейса реле DIN-рейки опционально 1/2/4/8/16 каналов

2. Миниатюрное промежуточное реле питания, одобренное TUV,UL и RoHS

3. Коммутируемый ток до 10 А при 250VAC или 30VDC

4. Входные соединения с помощью винтовой клеммной колодки. Общего использования NPN и PNP, общего использования AC и DC

5. Для каждого канала реле предусмотрен светодиодный индикатор состояния реле, защита от подавления перенапряжения и защита от перенапряжения.

6. Монтаж на DIN-рейку для ширины TS15/28/35

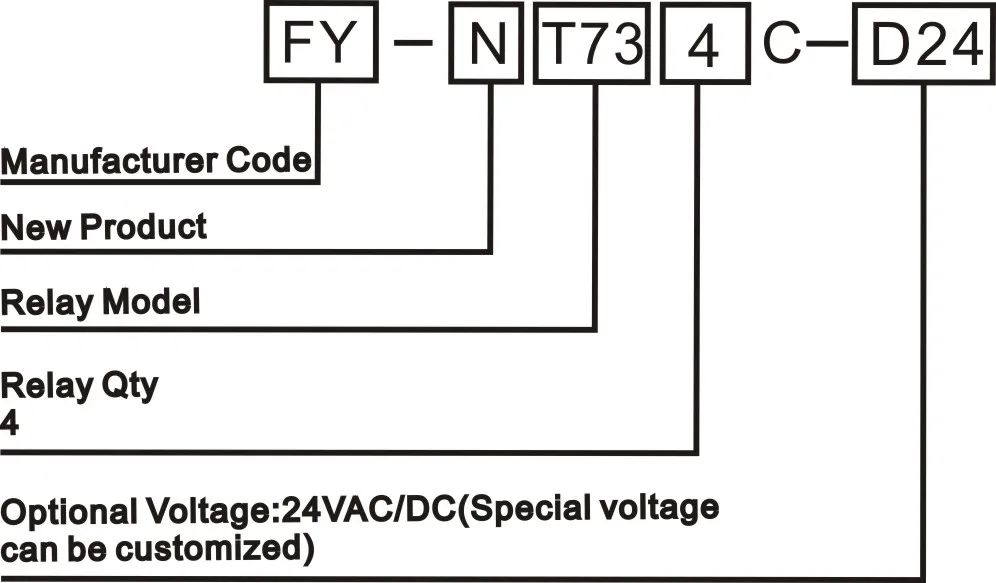

Код заказа:

Размер релейного модуля:

Кол-во реле

Размер (мм)

1

18*85*43,5

2

40*85*43,5

4

70*85*43,5

8

130*85*43,5

16

250*85*43,5

Применение:

Релейные модули предназначены для усиления тока и защиты от изоляции выходных нагрузок. Применимо к ПЛК,

Микропроцессорные системы, реле времени и т. д., усиливающие Управляющий ток выходов, для защиты ключевого управления

Системы не разрушаются.

Данные:

Входное рабочее напряжение

Номинальный DC/AC ± 10%

Крепление Реле

Спаянный на PCB

Номинальный ток нагрузки

10A 250VAC/30VDC

Максимальный пусковой ток

10А

Сопротивление катушки

100 МОм (1A 6VDC)

Время работы (при нормальном напряжении.)

≤ 10 мс

Время выпуска (при нормальном напряжении)

≤ 10 мс

Входные/Выходные соединения

Винтовая Клеммная колодка

Диапазон проводов

0,2 ~ 2, 5 мм2

Длина зачистки

6-7 мм

Монтаж на DIN-рейку

15/28/35 мм

Мощность на канал

0,45 Вт

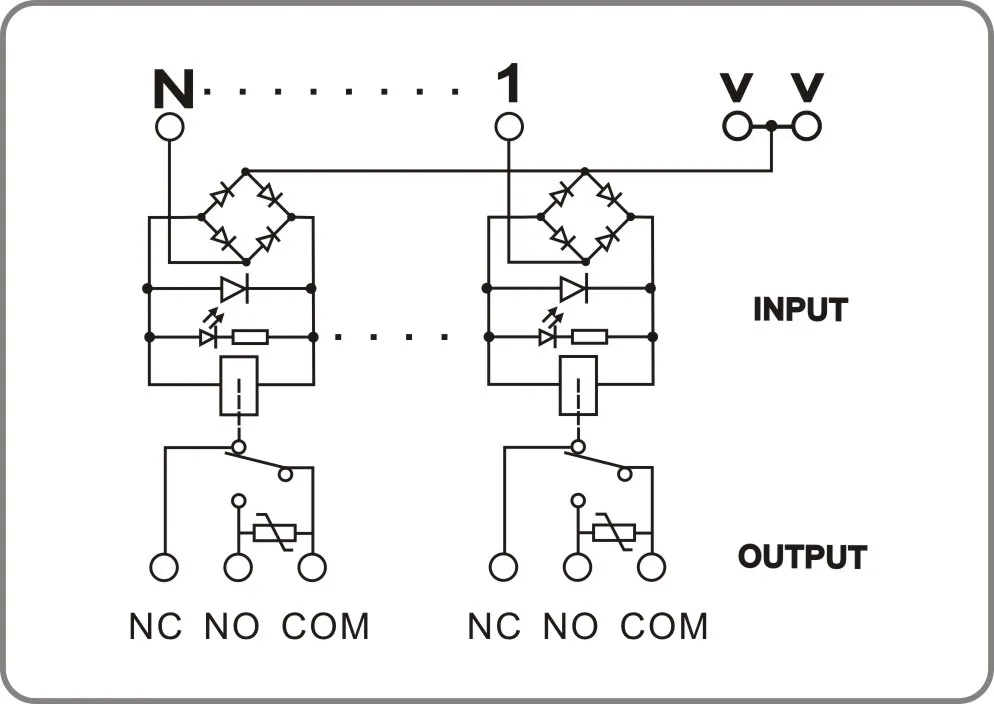

Схема подключения:
