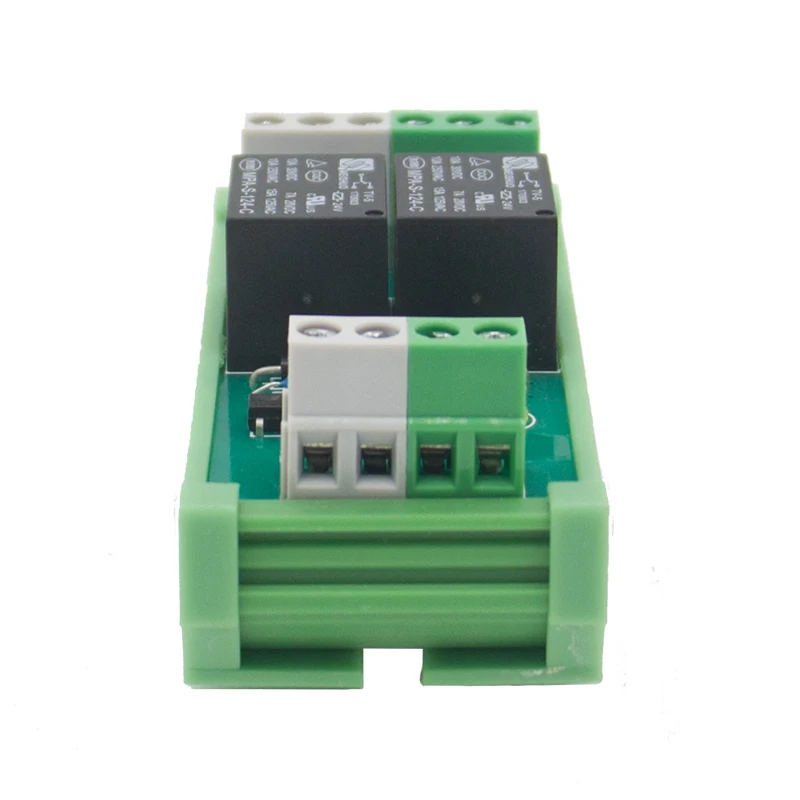

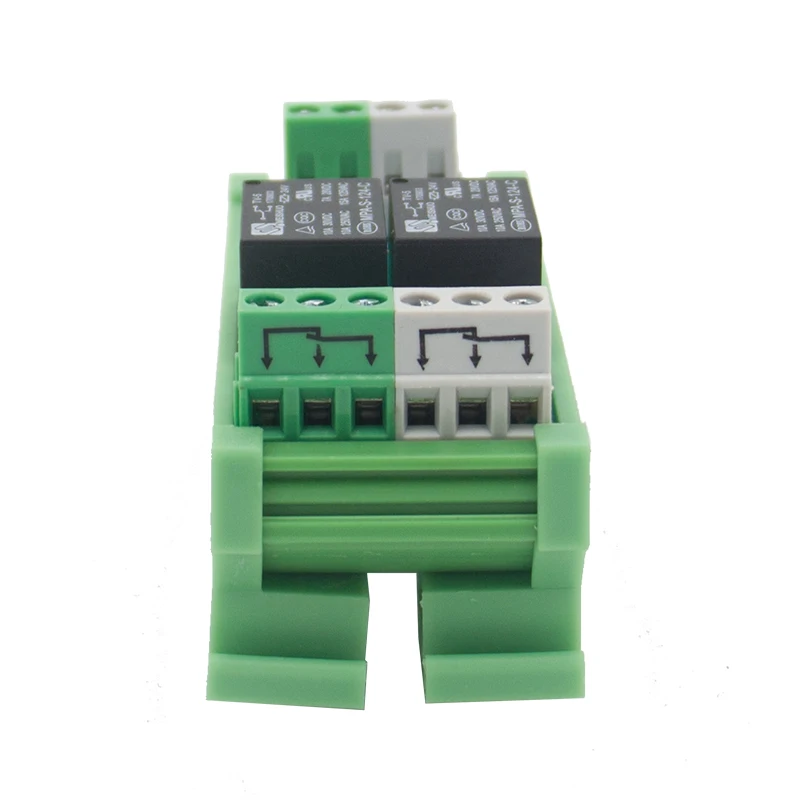

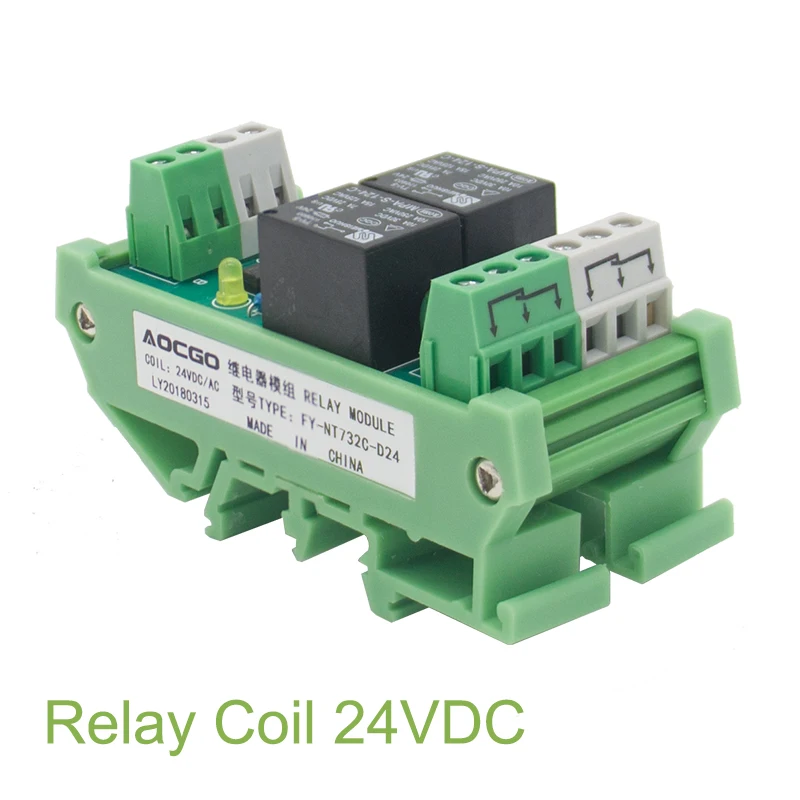

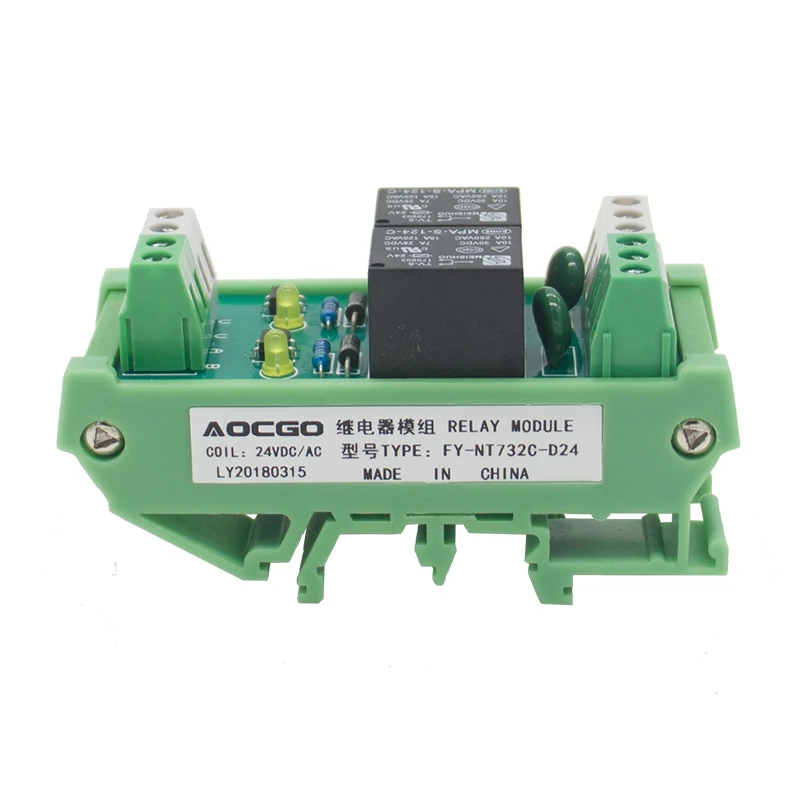

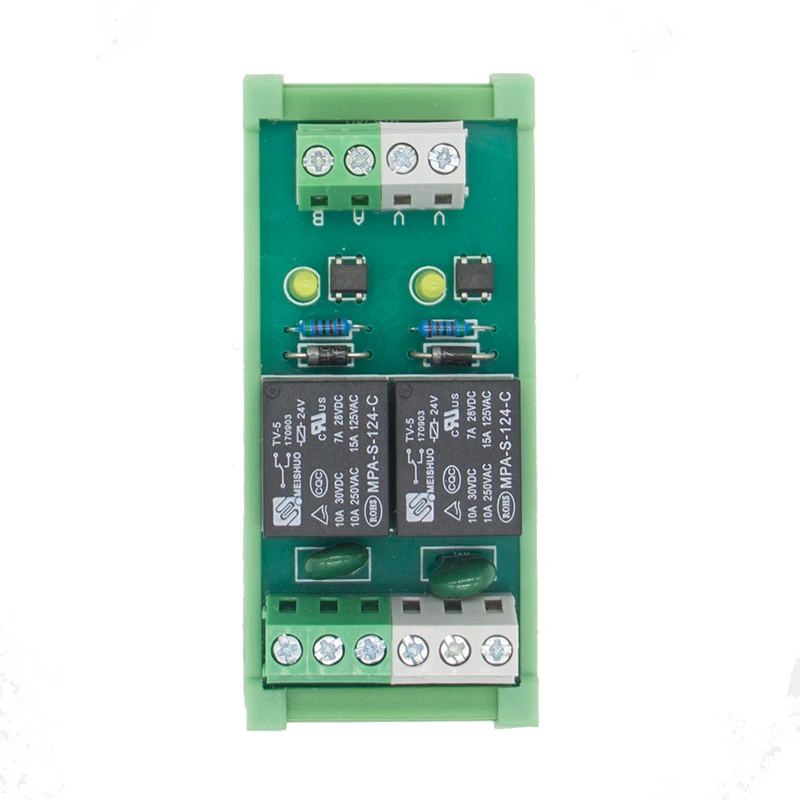

2-канальный релейный модуль для монтажа на DIN-рейку T73 ACDC 24V

Особенности:

1. Модули интерфейса реле с DIN-рейкой опционально 1/2/4/8/16 каналов

2. Миниатюрное промежуточное реле мощности, одобрено TUV,UL и RoHS

3. Коммутационный ток до 10А при 250В переменного тока или 30В постоянного тока

4. Входные соединения с помощью винтовой клеммной колодки. NPN и PNP для общего использования, AC и DC для общего использования

5. Для каждого канала реле предусмотрены светодиодные индикаторы состояния реле, защита от подавления перенапряжения и защита от перенапряжения

6. Монтаж на DIN-рейку шириной TS15/28/35

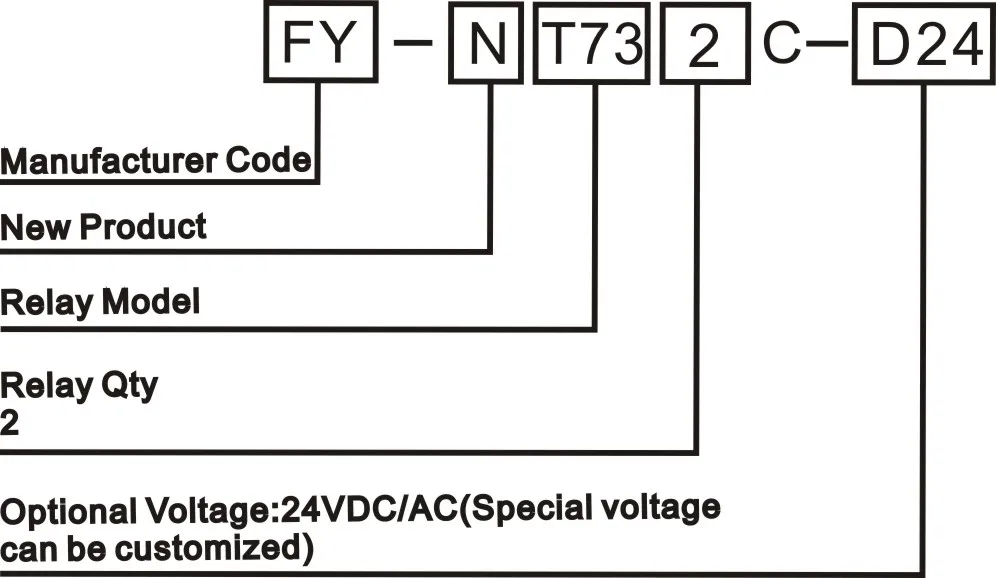

Код заказа:

Размеры релейного модуля:

Кол-во реле

Размер (мм)

1

18*85*43,5

2

40*85*43,5

4

70*85*43,5

8

130*85*43,5

16 дюймов

250*85*43,5

Применение:

Релейные модули предназначены для усиления тока и защиты изоляции выходных нагрузок. Применимы к ПЛК,

Микропроцессорные системы и реле времени и т. д., усиливающие ток управления выходами, для защиты ключевого управления

Системы не разрушаются.

Данные:

Входное рабочее напряжение

Номинальный DC/AC ± 10%

Крепление Реле

Припаянный на печатную плату

Номинальный ток нагрузки

10 А 250 В переменного тока/30 В постоянного тока

Максимальный пусковой ток

10А

Сопротивление катушки

100 МОм (1A 6 В постоянного тока)

Время работы (при нормальном напряжении).

≤ 10 мс

Время выпуска (при нормальном напряжении.)

≤ 10 мс

Входные/выходные подключения

Винтовая Клеммная колодка

Диапазон проводов

0,2 ~ 2, 5 мм2

Длина зачистки

6-7 мм

Монтажная рейка DIN

15/28/35 мм

Мощность на канал

0,45 Вт

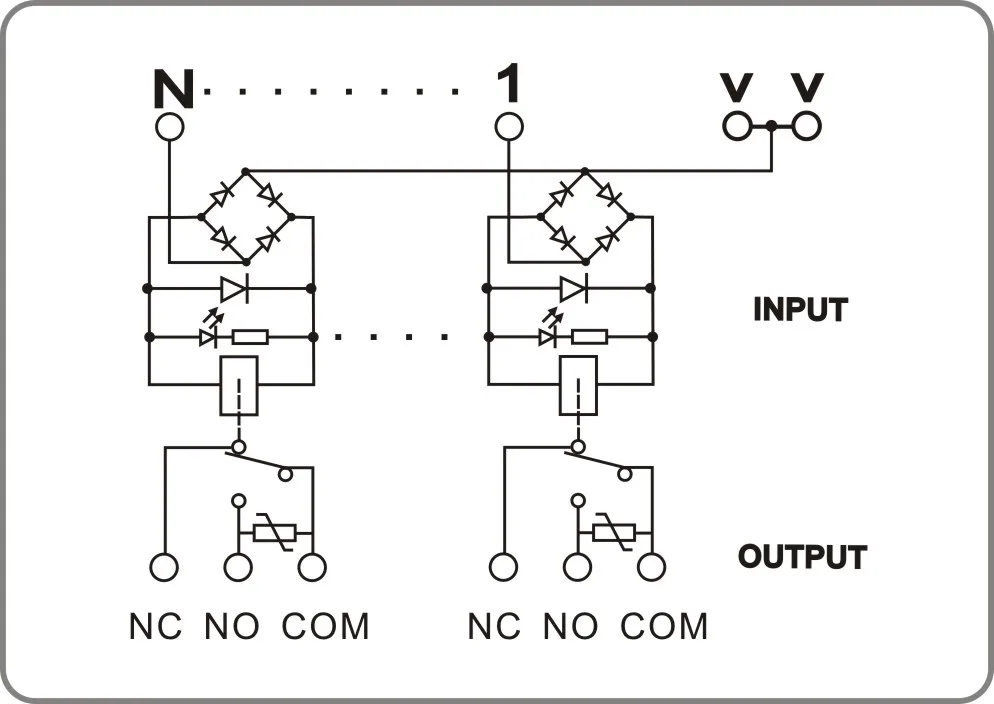

Схема подключения:
