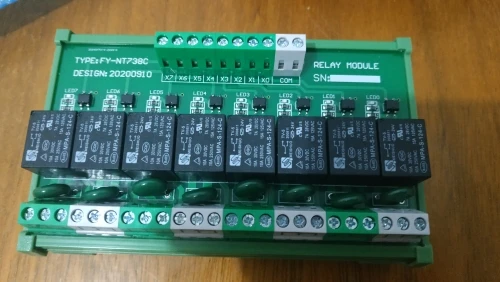

8-канальный интерфейсный релейный модуль T73, 24VDC, крепление на din-рейку

Особенности:

1. Din-рейка дополнительно 1/2/4/8/16 каналов релейный интерфейс модуля

2. Миниатюрное реле промежуточной мощности, одобрено TUV,UL и RoHS

3. Переключение тока на 10 А при 250 В переменного тока или 30 В постоянного тока

4. Входные соединения с помощью винтового клеммного блока. NPN и PNP в общем использовании, AC и DC в общем использовании

5. Для каждого канала реле предусмотрен светодиодный индикатор состояния реле, защита от перенапряжения и защита от перенапряжения

6. DIN-рейка для ширины TS15/28/35

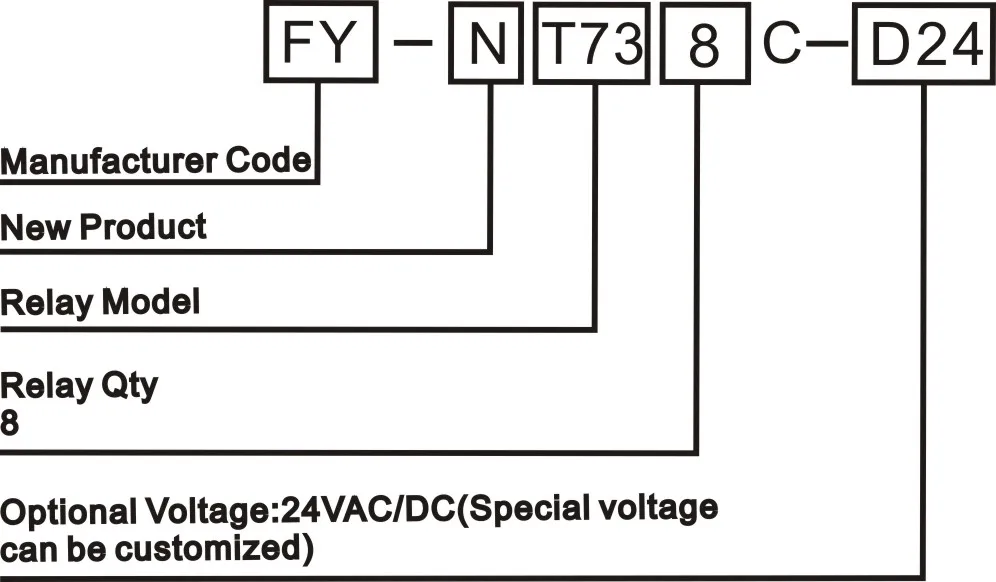

Код для заказа:

Размер релейного модуля:

Реле Кол-во

Размер (мм)

1

18*85*43,5

2

40*85*43,5

4

70*85*43,5

8

130*85*43,5

16

250*85*43,5

Применение:

Релейные модули предназначены для усиления тока и защиты изоляции выходных нагрузок. Подходит для ПЛК,

Микропроцессорные системы, реле времени и т. Д., усиление управляющего тока выходов, защита ключевого управления

Системы не будут разрушены.

Данные:

Вход Управление Напряжение

Номинальная частота переменного тока/постоянного тока ± 10%

Реле крепления

Припаянные на печатной плате

Номинальный ток холостого хода

10A 250VAC/30VDC

Максимальный пусковой ток

10A

Катушки сопротивления

100mΩ(1A 6VDC)

Время работы (при обычном напряжении)

≤ 10 мс

Время выпуска (при обычном напряжении)

≤ 10 мс

Входные/Выходные соединения

Винтовой терминальный блок

Диапазон провода

0,2 ~ 2.5mm2

Зачистки Длина

6-7 мм

DIN Rail монтируемый

15/28/35 мм

Мощность на канал

0,45 W

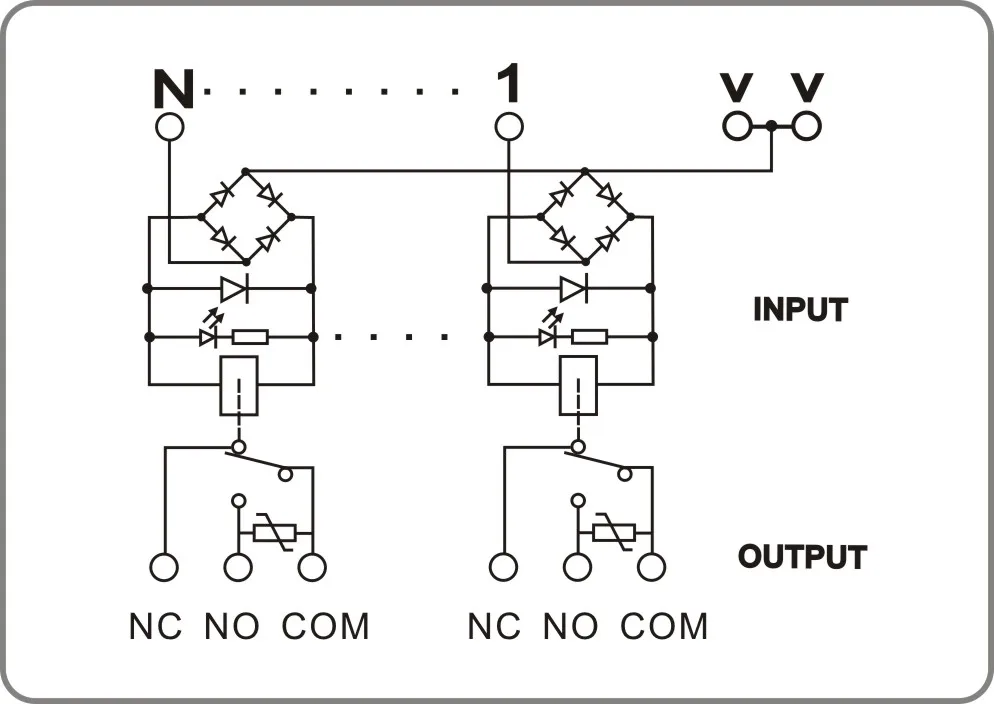

Схема подключения:
