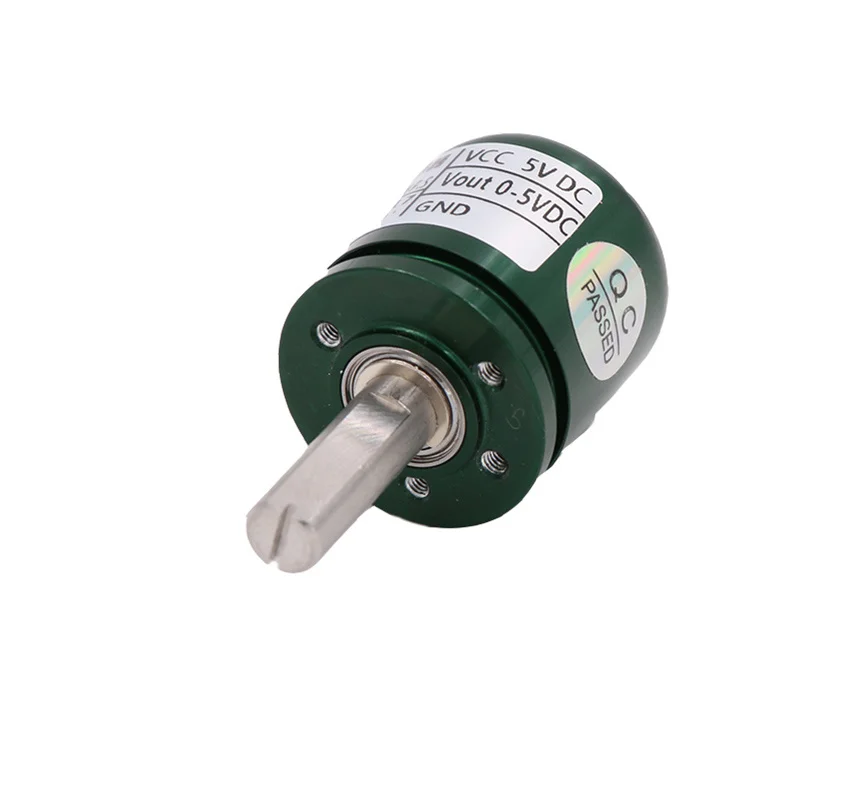

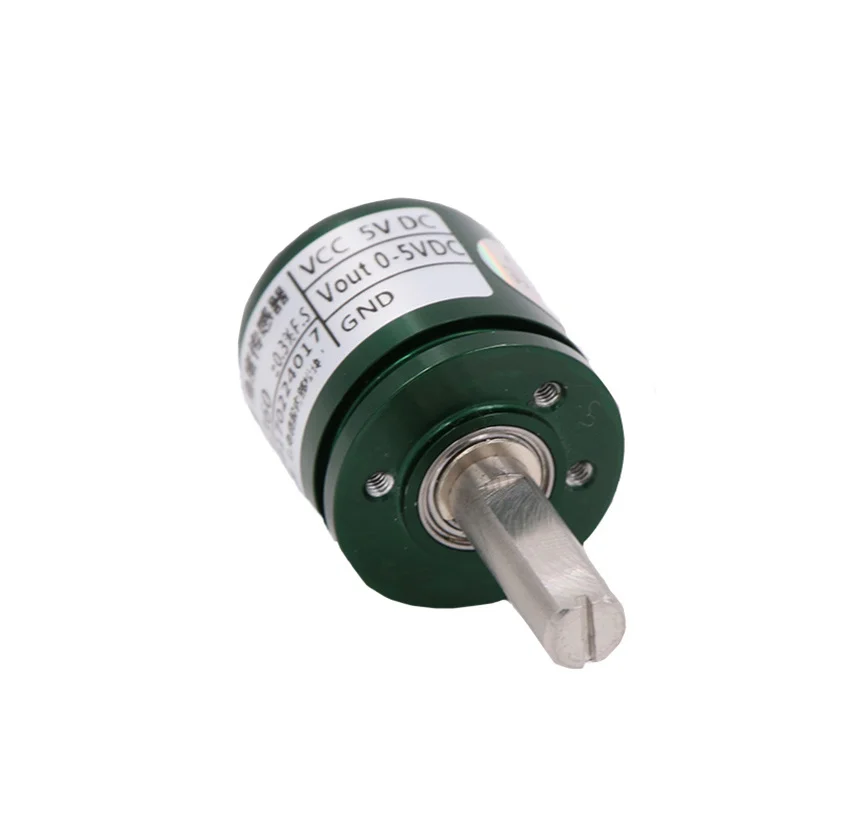

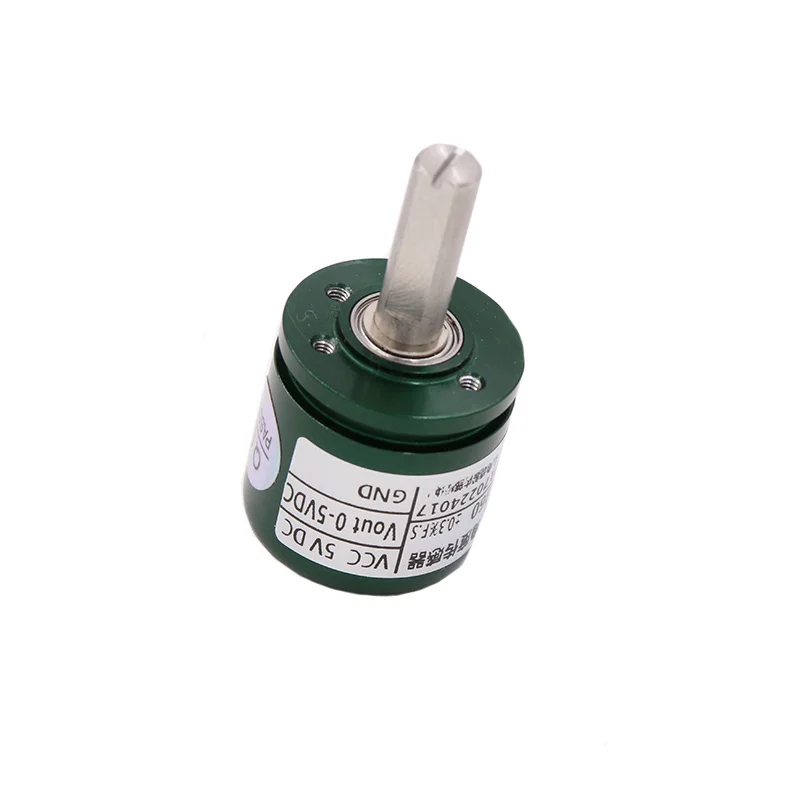

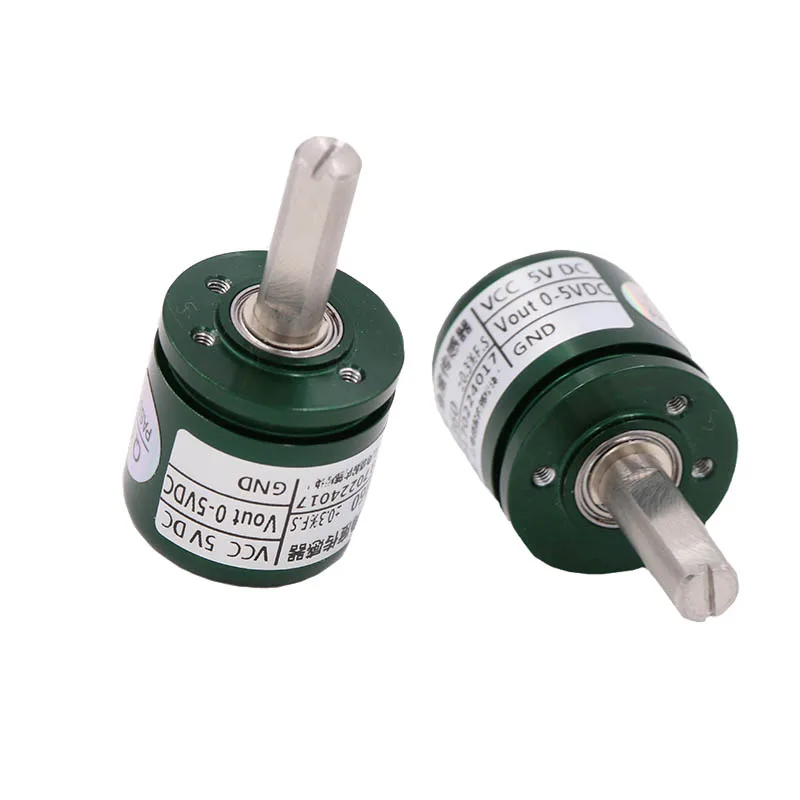

Вращающийся на 0-360 градусов датчик угла Холла полный круг без мертвого угла Магнитный по часовой стрелке вращение вращающегося вала 5В DC

Датчик угла поворота 0-360 градусов, полный круг без мертвого угла, магнитное вращение вращающегося вала по часовой стрелке 5 в постоянного тока

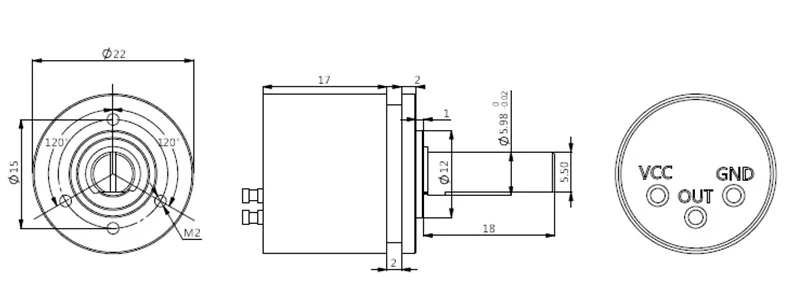

Малый размер, максимальный внешний диаметр 22 мм

Полное измерение 360 ° без мертвого угла

Линейность ± 0.3% F.S.

Выходной сигнал 0-5 в постоянного тока

Напряжение питания 5 в постоянного тока

Направление угла: вращение поворотного вала по часовой стрелке

Длительный срок службы изделия.

Небольшой вращающийся крутящий момент

Алюминиевый корпус

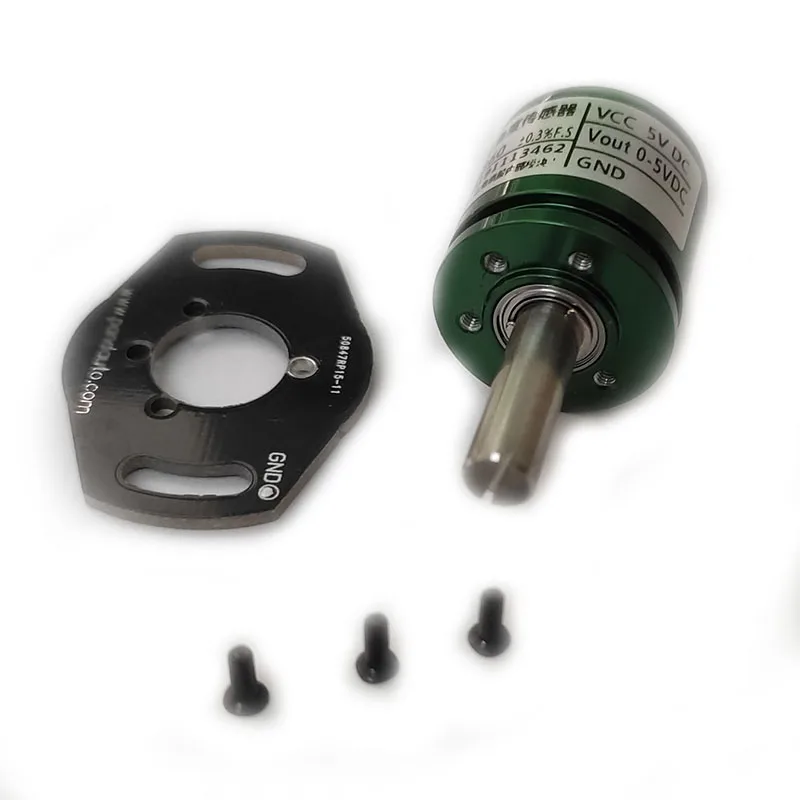

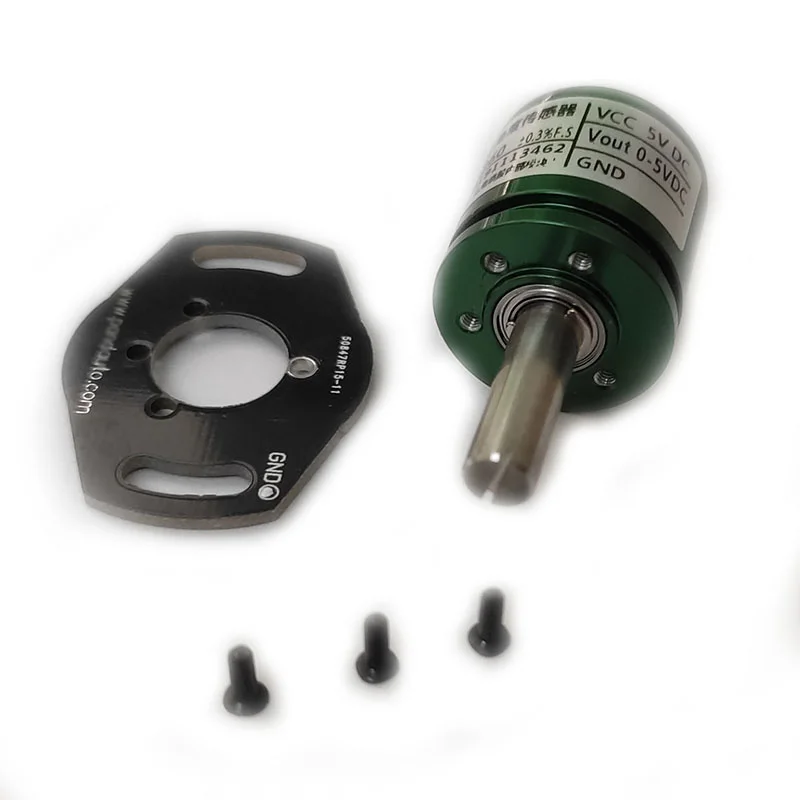

Простота установки

Описание:

Бесконтактный датчик угла Холла работает по принципу электромагнитного

Индукция, угол преобразуется в электрический сигнал. При переходе угла поворота объекта к оси датчиков поворота датчик угла поворота P3022 выдает электрический сигнал, пропорциональный углу поворота.

Данная серия изделий с использованием корпуса из твердого алюминиевого сплава; Бесконтактная технология холла, датчик угла серии P3022 имеет преимущества бесконтактного датчика угла, И использование высококачественной импортной высококачественной высокоскоростной подшипниковой части из нержавеющей стали, благодаря чему она снижает сопротивление трению при измерении минимального, Не из-за того, что компонент измерения износостойкой поверхности вызвал снижение точности измерения, долгий срок службы теоретически неограничен; Продукт компактной конструкции, малого размера, дополнительно сильный, высокое разрешение, плавное вращение динамический шум в дополнение к отличной производительности подходит для электромагнитных помех вне воды, масла, вибрации, ударов и других суровых промышленных сред, Является экономичным бесконтактным датчиком угла.

Применение:

Манипуляторы

Текстильное оборудование

Строительная техника

Испытательная машина для систем гидравлических цилиндров

Автомобильный тест

Медицинский инструмент

Техническая информация

Эффективный Электрический угол 360 °

Разрешение 360 °/4096(12 бит) ≈ 0,088 °

Стандарт линейности: 0.3%; Настраиваемая точность: 0.2%;

Супер точность: 0.15%

Обновление скорости 0,6 мс/0,2 мс (высокая скорость)

Рабочее напряжение 5 В ± 10%

Выходной сигнал 0 ~ 5 В (соотношение)

Рабочий ток <16 мА

Максимальный и минимальный выходОтклонение

Сопротивление нагрузки> 10 КВП

Механические параметры

Механический угол 360 ° (без упора)

Класс защиты IP40

Рабочая температура-30 ℃ ~ + 80 ℃

Температура хранения-30 ℃ ~ + 80 ℃

Крутящий момент вращения <5mN · m

Срок службы> 10 миллионов

Вес около 25 г

Корпус из анодированного алюминия поверхностный вал из нержавеющей стали

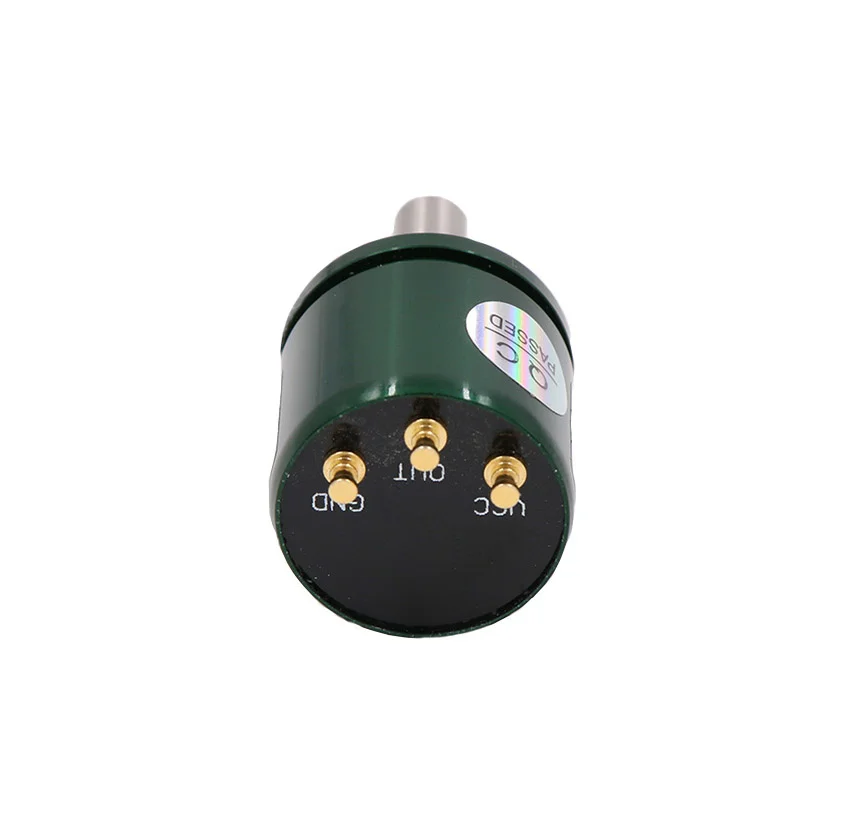

Электрические клеммы толстые позолоченные латунные клеммы

В комплект входит:

1 *Поворотный датчик угла Холла
