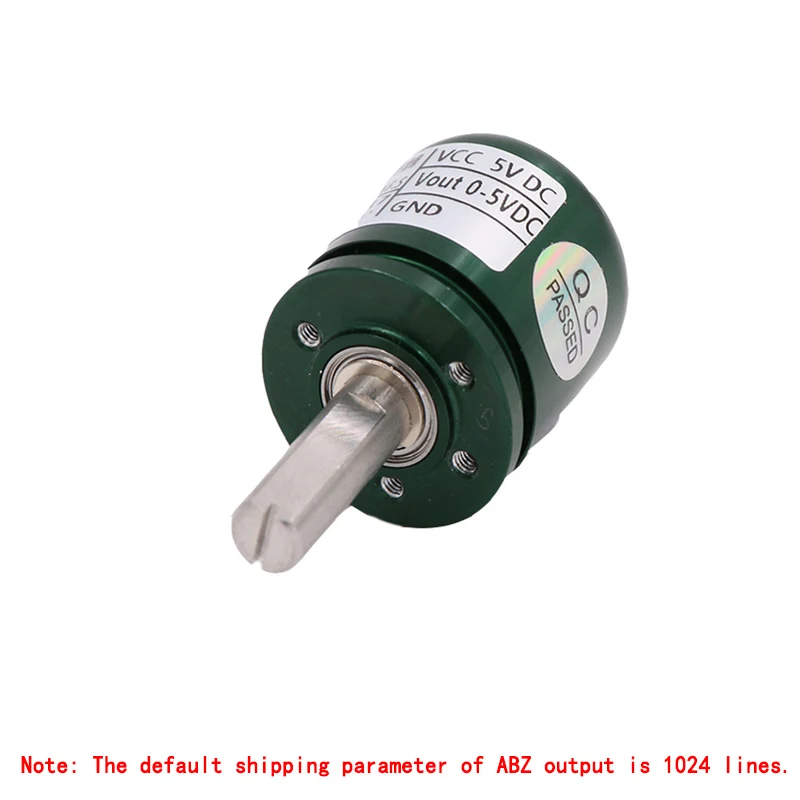

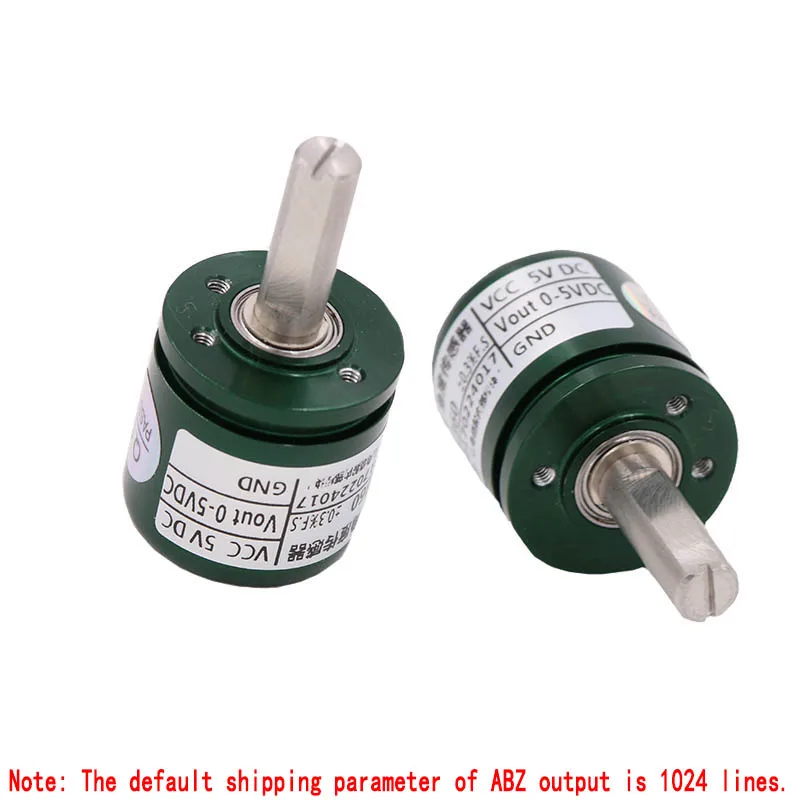

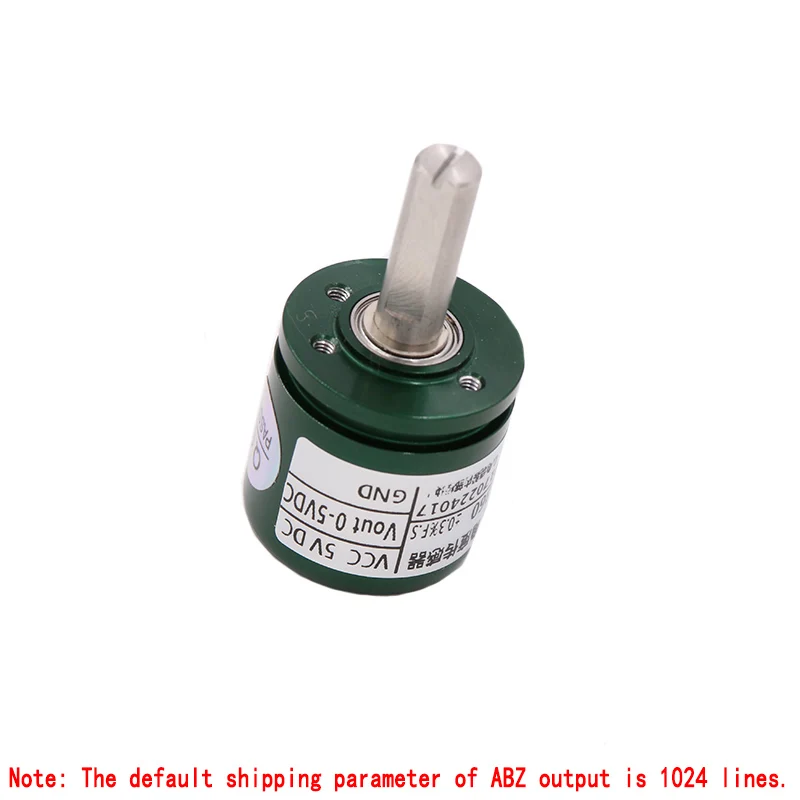

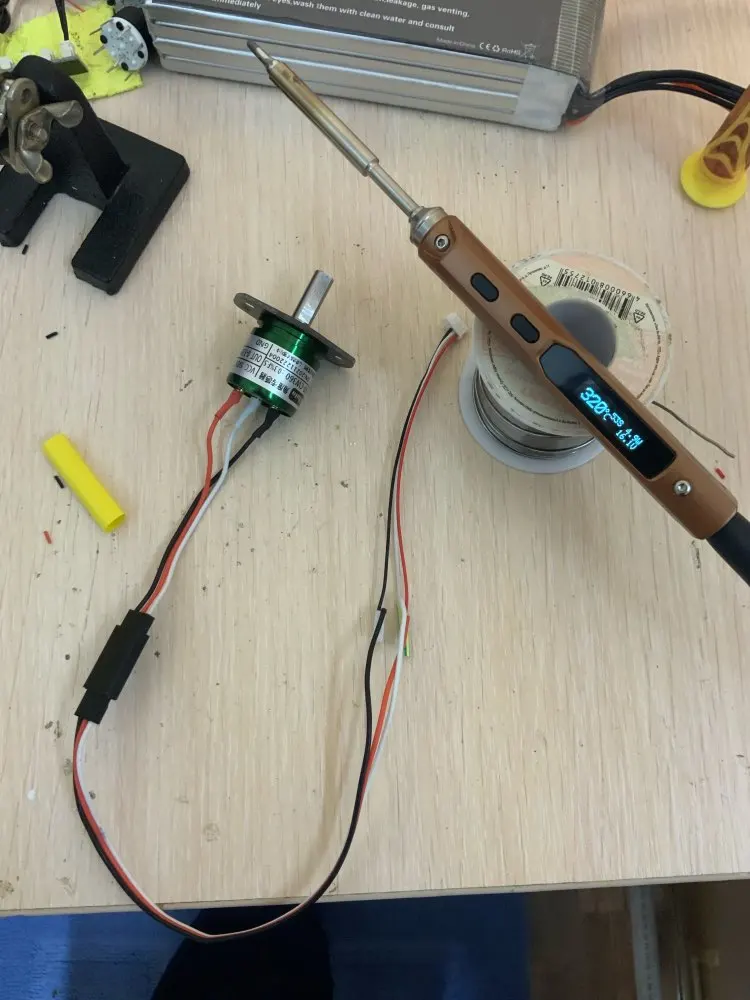

Поворотный датчик угла Холла 0-360 градусов Полный круг без мертвого угла Магнетизм P3022-V1-CW360

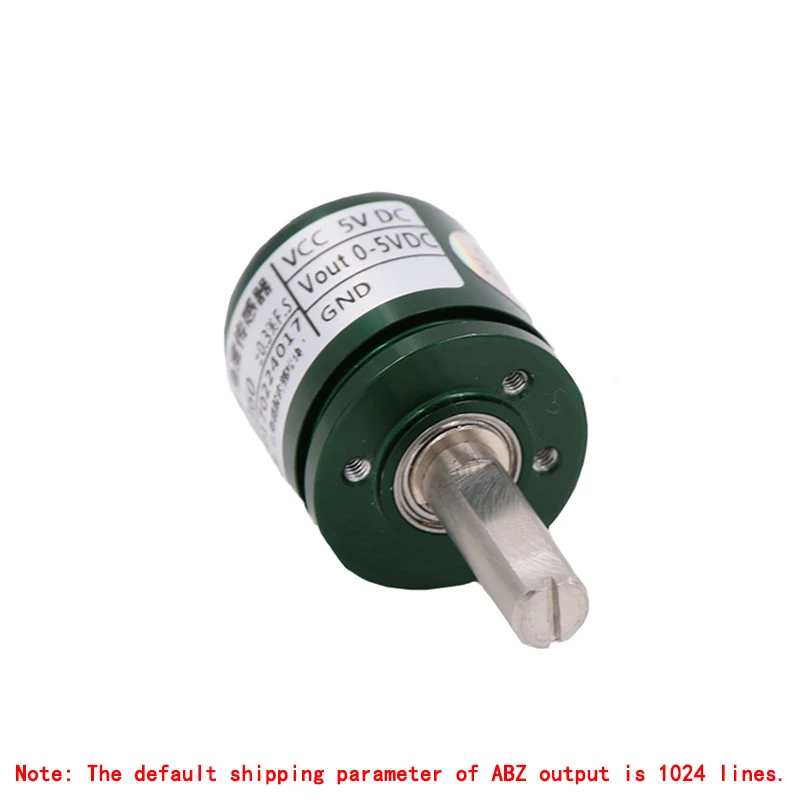

Примечание: По умолчанию параметр доставки ABZ output составляет 1024 линий.

Малый размер, максимальный наружный диаметр 22 мм

Полный 360 ° без мертвого угла измерения

Линейность ± 0.3% F.S.

Выходной сигнал 0-5 в постоянного тока

Напряжение питания 5 в постоянного тока

Направление угла: вращение по часовой стрелке вращающегося вала

Длительный срок службы.

Малый крутящий момент

Алюминиевый корпус

Простота установки

Описание:

Бесконтактный датчик угла Холла работает по принципу электромагнитного

Индукция, угол преобразуется в электрический сигнал. Когда угол поворота объекта переходит к оси датчиков вращения, P3022 датчик угла выдает электрический сигнал, пропорциональный углу вращения.

Эта серия продуктов использует корпус из твердого алюминиевого сплава; Бесконтактная технология холла, датчик угла P3022 серии имеет преимущества бесконтактного датчика угла, И использование высококачественного импортированного высококачественного подшипника из нержавеющей стали, что снижает сопротивление трения при измерении минимального, Не из-за того, что элемент измерения износа поверхности уменьшил точность измерений, теоретически длительный срок службы неограничен; Компактная Структура продукта, малый размер, опционально сильный, высокое разрешение, плавное вращение динамического шума в дополнение к отличной производительности подходит для электромагнитных помех за пределами воды, масла, вибрации, ударов и других жестких промышленных условий, Является экономически эффективным бесконтактным датчиком угла.

Применение:

Манипуляторы

Текстильное оборудование

Строительная техника

Испытательная машина для систем гидравлических цилиндров

Автомобильный тест

Медицинский инструмент

Техническая информация

Эффективный Электрический угол 360 °

Разрешение 360 °/4096(12 бит) ≈ 0,088 °

Стандарт линейности: 0.3%; Настраиваемая точность: 0.2%;

Супер точность: 0.15%

Обновление Скорость 0,6 также доступна доставка службами EMS 0,2 ms (с высоким уровнем Скорость)

Рабочее напряжение 5 В ± 10%

Выходной сигнал 0 ~ 5 В (соотношение)

Рабочий ток <16 мА

Максимальный и минимальный выходОтклонение

Сопротивления нагрузки> 10KΩ

Механические параметры

Механический угол 360 ° (без остановки)

Класс защиты IP40

Рабочая температура-30 ℃ ~ + 80 ℃

Температура хранения-30 ℃ ~ + 80 ℃

Крутящий момент <5mN · m

Механический срок службы> 10 миллионов трансфертов

Вес около 25 г

Корпус анодированного алюминиевого поверхностного вала из нержавеющей стали

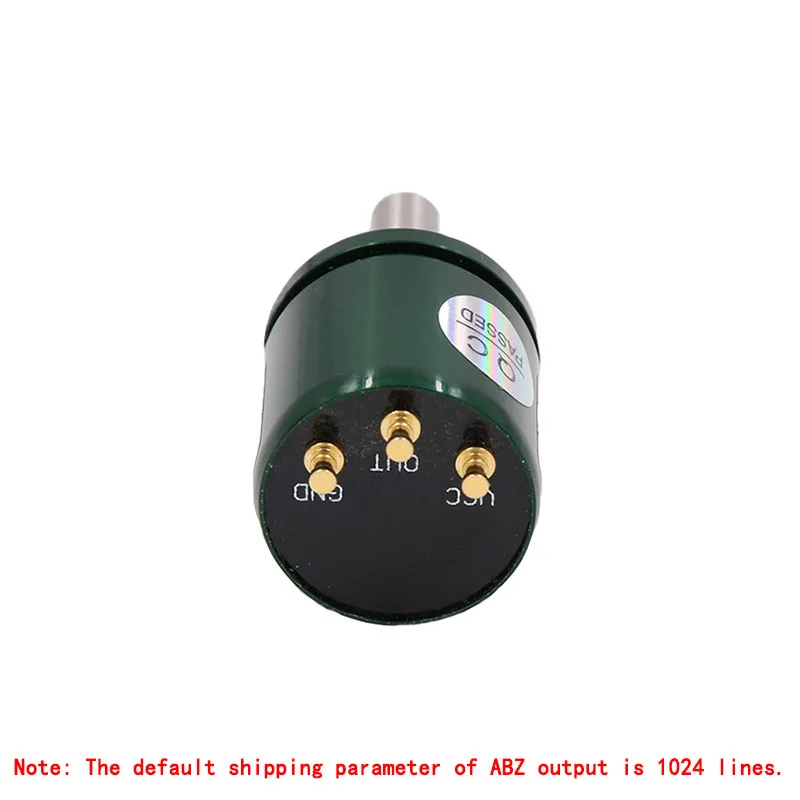

Электрические клеммы с толстым золотым покрытием, латунные клеммы

Посылка включает:

1 *Датчик угла поворота зала
