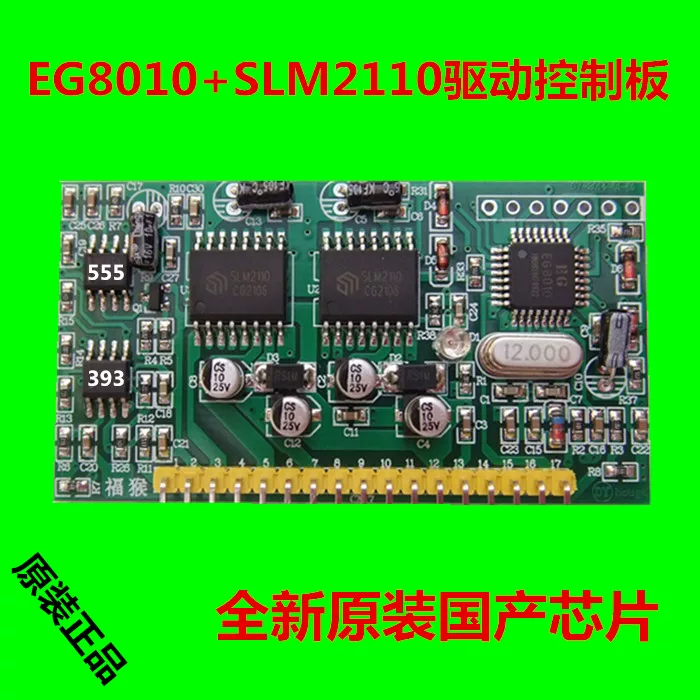

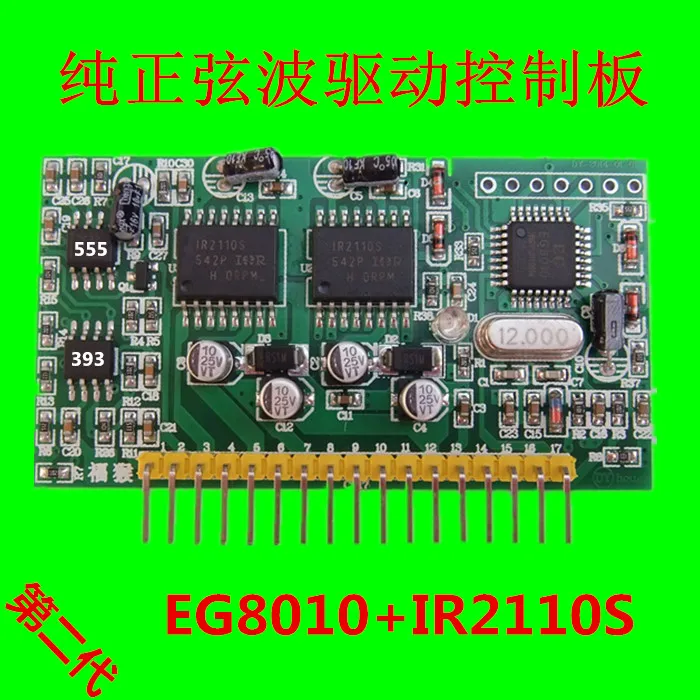

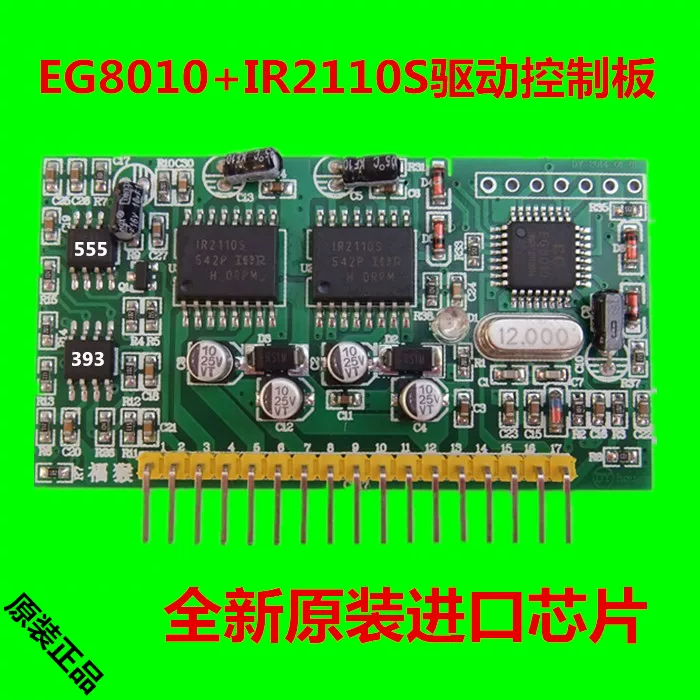

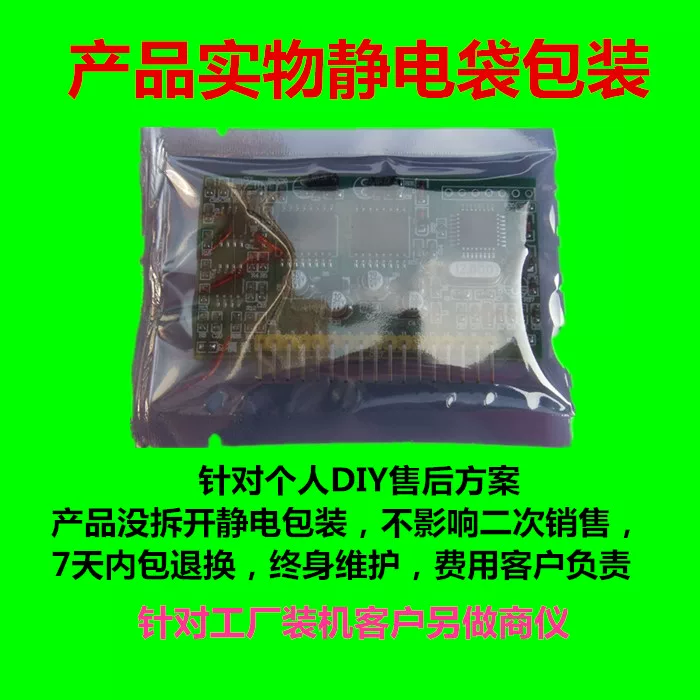

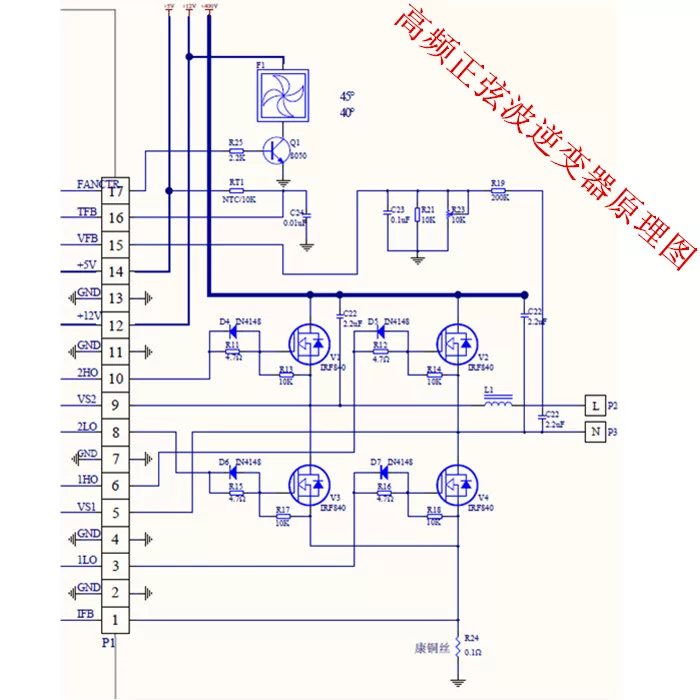

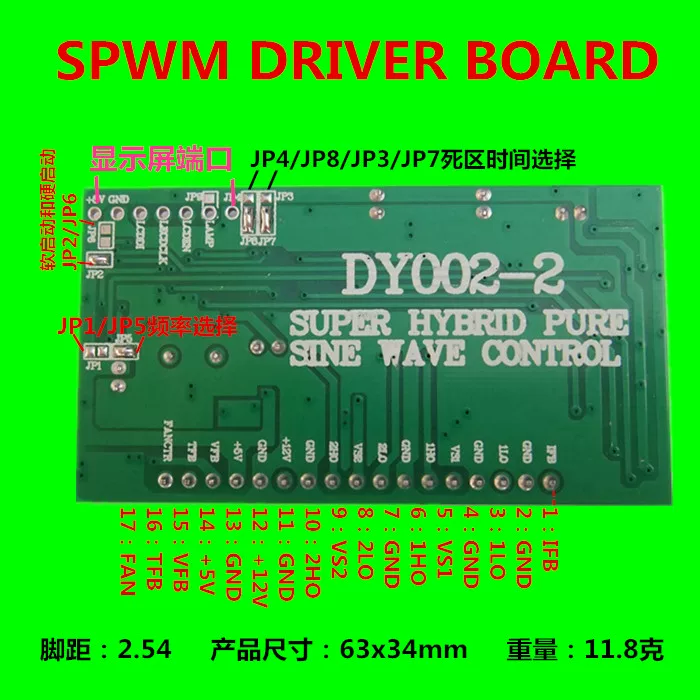

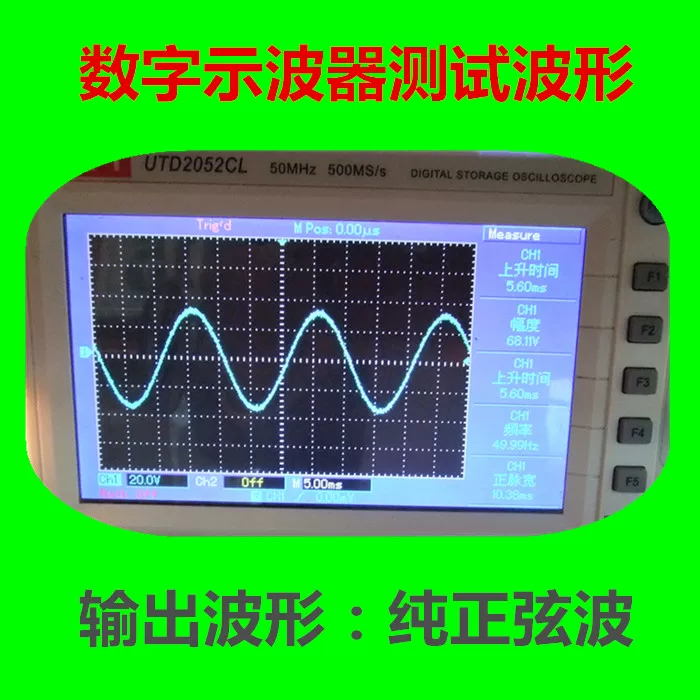

Плата драйвера инвертора немодулированного синусоидального сигнала DY002-2 EG8010 + модуль привода IR2110S

Плата управления приводом чистой синусоиды

EG8010 Чистый синусоидальный инвертор выделенный чип

1. Описание продукта

EG8010-это цифровой и полностью функциональный Чип генератора инвертора с чистой синусоидой и управлением мертвой зоной. Он используется в двухступенчатой архитектуре преобразования мощности DC-DC-AC или одноступенчатом трансформаторе частоты мощности DC-AC с улучшенным преобразованием архитектуры, с внешним кварцевым генератором 12 МГц, может реализовать чистую синусоидальную волну 50 Гц или 60 Гц инверторного чипа с высокой точностью, низким уровнем искажений и гармоник. Чип использует технологию CMOS и объединяет SPWM синусный генератор, схему управления мертвым временем, множитель коэффициента амплитуды, схему плавного запуска, схему защиты, интерфейс последовательной связи RS232 и модуль 12832 последовательного ЖК диск.

2. Характеристики продукта

* Одиночный источник питания 5 В

* Настройки контактов 4 вида чистой синусоиды Выходная частота: 50 Гц Чистая синусоида фиксированная частота 60 Гц Чистая синусоида фиксированная частота 0-100 Гц чистая Синусоидальная волна частота Регулируемая 0-400 Гц чистая Синусоидальная волна частота регулируемая

* Методы однополярной и биполярной модуляции

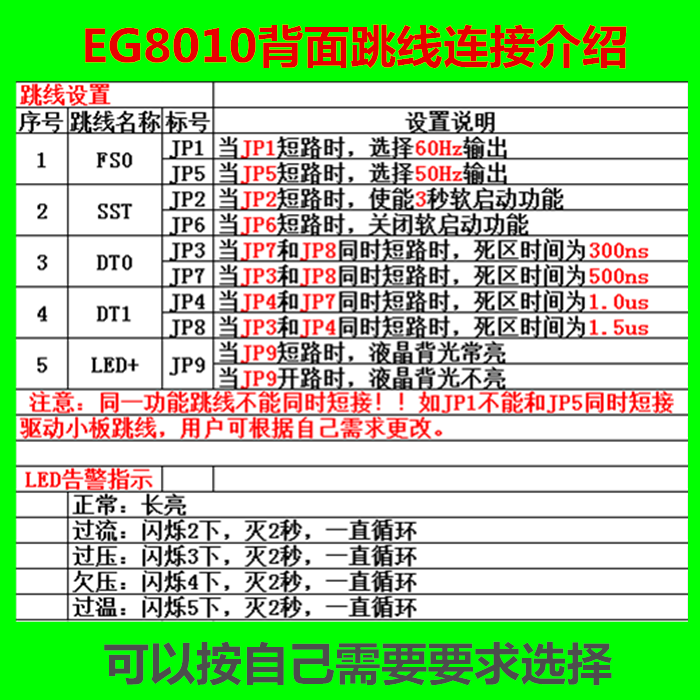

* Встроенный контроль мёртвых зон, набор штифтов 4 вида времени мёртвых зон: время мёртвых зон НС время мёртвых зон

* Внешний кварцевый генератор 12 МГц

* Несущая частота ШИМ 23,4 кГц

* Обработка обратной связи напряжения, тока и температуры в реальном времени

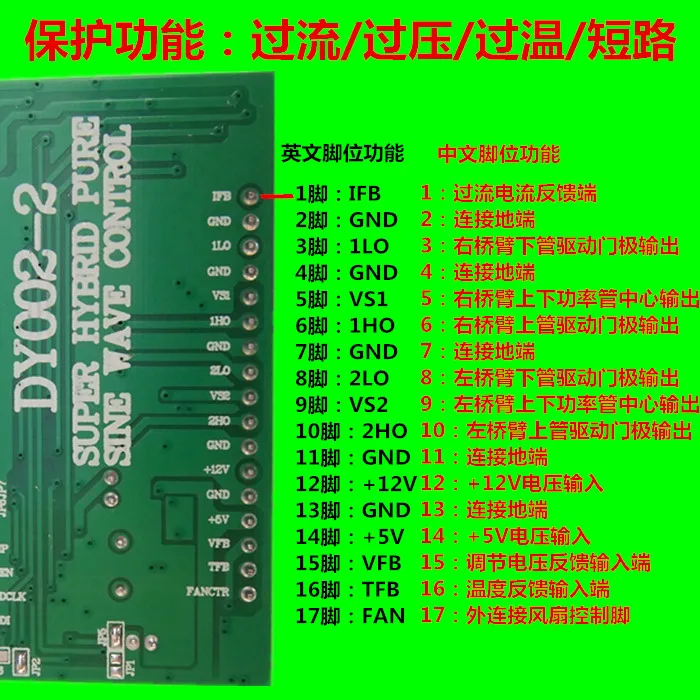

* Функции защиты от перенапряжения, пониженного напряжения, перегрузки по току и перегрева

* Контакт устанавливает время отклика 1 с в режиме плавного запуска

* Последовательная связь для установки выходного напряжения, частоты и других параметров

* Внешний последовательный порт 128*32 ЖК-модуль отображает напряжение, частоту, температуру, ток и другую информацию инвертора

3. Области применения

* Однофазный инвертор чистой синусоиды

* Фотоэлектрический инвертор

* Инвертор энергии ветра

* Источник бесперебойного питания UPS система

* Цифровая генераторная система

* Источник питания средней частоты

* Однофазный регулятор скорости двигателя

* Однофазный инвертор

* Диммер синусоидальной волны

* Регулятор синусоидальной волны

* Генератор синусоидальной волны
