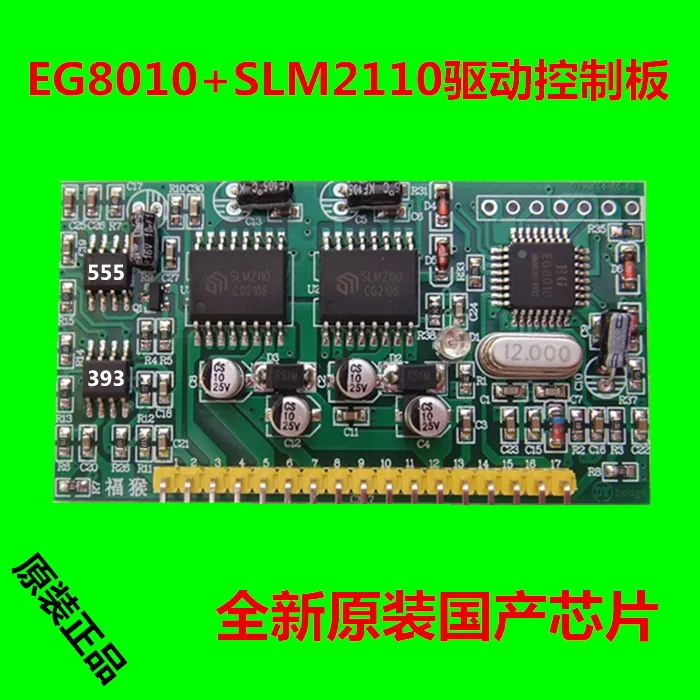

Чип чистый синусоидальной волны EG8010 + модуль управления приводом IR2110S

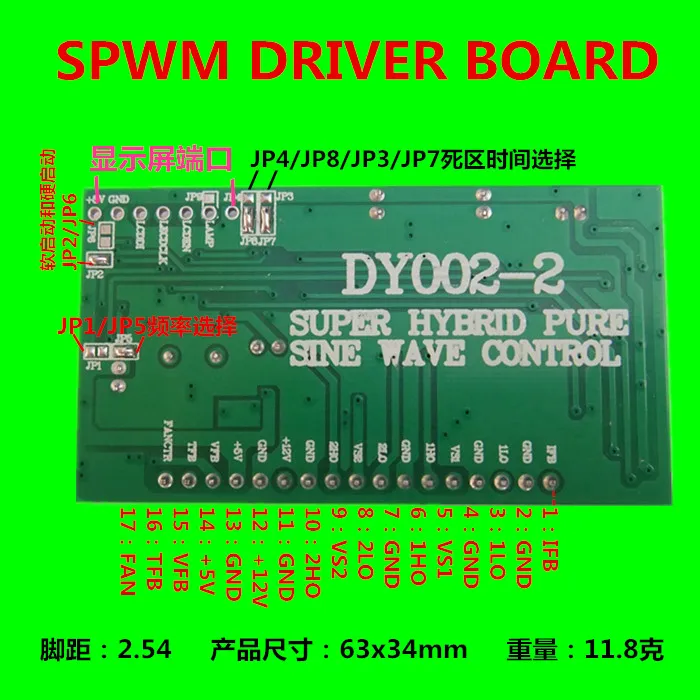

Чистая Синусоидальная плата управления приводом

EG8010 специальный чип для чистого синусоидального инвертора

1. Описание товара

EG8010Is цифровой, полностью функциональный синусоидальный инвертор чип с контролем времени, применяется toDC-DC-ACTwo stage архитектура преобразования мощности ordc-acboost конвертер архитектура одноступенчатый трансформатор частоты, внешний осциллятор подключения 12mhzcrystal, он может достичь Высокая точность, чистая Синусоидальная волна с небольшими искажениями и гармоническим чипом 50hzor60hzspecial для инвертора. Чип usesCMOStechnology, внутренняя интеграция spwmsine генератор, контроль времени отмершей, коэффициент амплитуды, мультипликатор, мягкий старт, схема защиты, RS232Serial интерфейс связи и 12832serial модуль ЖК-драйвера и другие функции.

2. Особенности продукта

* 5VSingle источник питания

* Pin setting4A Чистая синусоида Выходная частота: 50HzFixed частота чистой синусоидальной волны 60 Гц чистая Синусоидальная волна фиксированная частота 0-100 Гц чистая Синусоидальная волна Регулируемая частота 0-400 Гц чистая Синусоидальная волна Регулируемая частота

* Однополярный и биполярный режимы модуляции

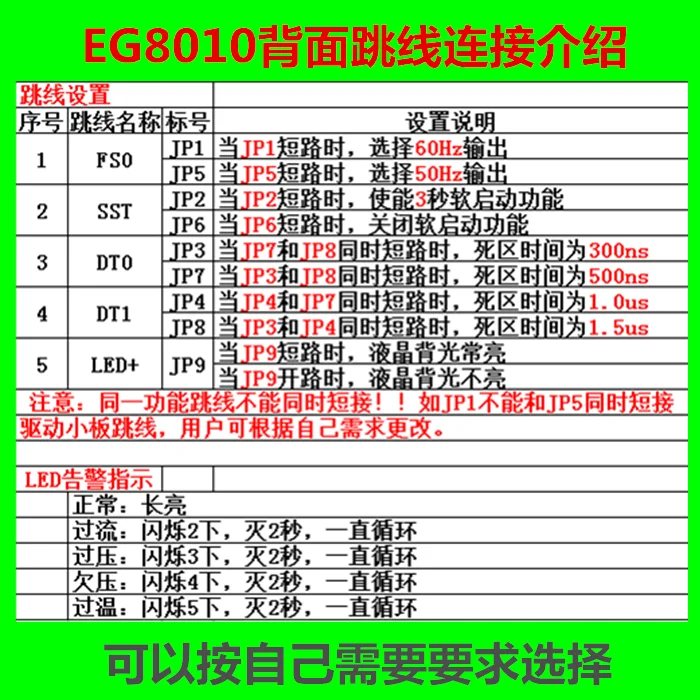

* Встроенный контроль битых полос, Pin setting4Dead time: 300nSDead Time 500nSDead Time 1,0 uSDead Time 1,5 uSDead Time

* Внешний осциллятор подключения 12mhzcrystal

* Частота PWMcarrier 23,4 кГц

* Напряжение, электрический ток, Отзывы температуры в режиме реального времени

* Перенапряжение, под напряжением, над током, функция защиты от перегрева

* Pin set soft start mode1SResponse time

* Настройка выходного напряжения для последовательной связи, частоты и других параметров

* Внешний Серийный порт 128 * 32жк-модуль отображает напряжение инвертора, частоту, температуру и информацию о токе

3. Область применения

* Одиночной фазы инвертор с немодулированным синусоидальным сигналом

* Фотоэлектрический инвертор

* Инвертор энергии ветра

* Система бесперебойного питания

* Цифровая генераторная система

* Источник питания промежуточной частоты

* Однофазный контроллер скорости двигателя

* Однофазный инвертор

* Синусоидальный диммер

* Регулятор напряжения синусоидальной волны

* Генератор синусоидальной волны
