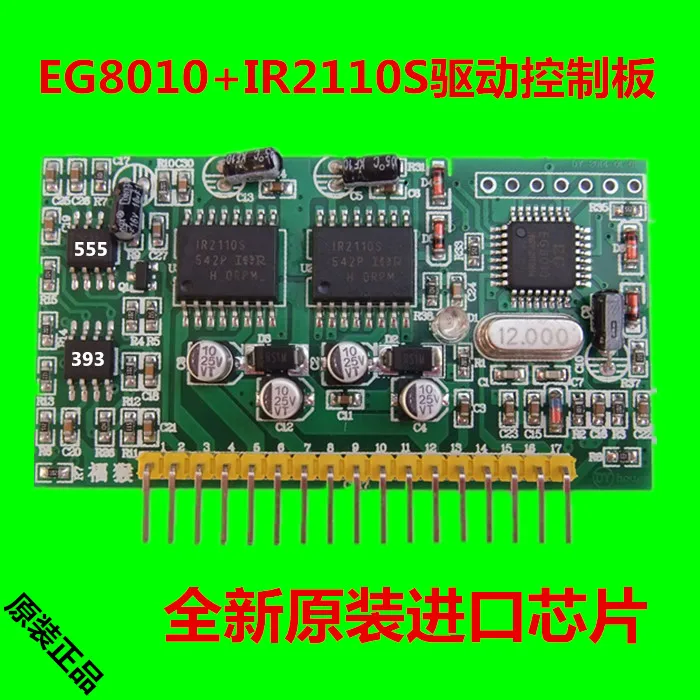

Модуль управления приводом EG8010 + IR2110S Чистая синусоида плата инверторного привода DY002-2 чип

Модель 1, новый импортный

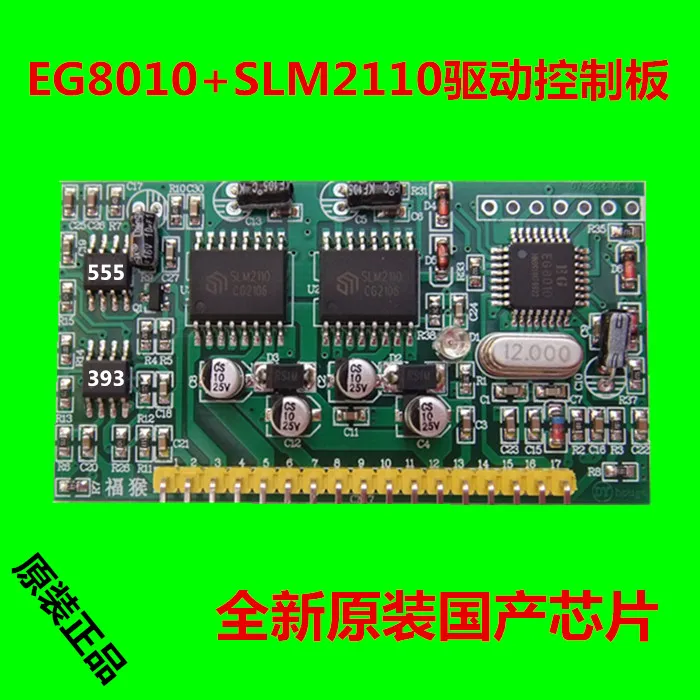

Модель 2, новый оригинальный домашний

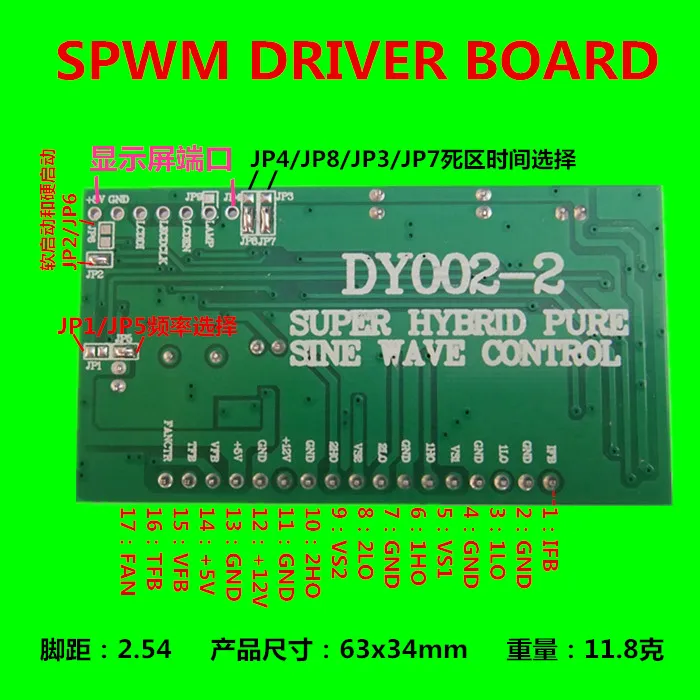

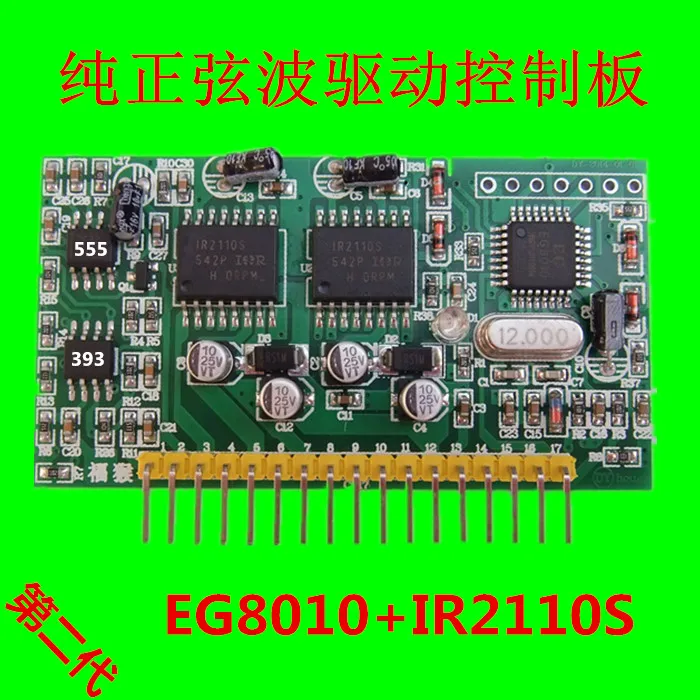

Плата управления приводом чистой синусоиды

EG8010 специальный чип для инвертора чистой синусоиды

1. Описание продукта

EG8010-это цифровой полностью функциональный Чип генератора чистого синусоидального инвертора с контролем мертвого диапазона, применяется для двухступенчатой архитектуры преобразования мощности постоянного тока и переменного тока, внешнее соединение 12 МГц кварцевый генератор, он может Достичь высокой точности 、 Чистая синусоида с небольшими искажениями и гармоникой 50hzor60hzспециальный чип для инвертора. Чип usescmosquality, внутренняя интеграция spwmsine генератор 、 контроль мертвого времени 、 множитель коэффициента амплитуды 、 схема плавного запуска 、 схема защиты 、 последовательный интерфейс связи rs232и модуль драйвера последовательного ЖК-дисплея 12832и другие Функции.

2. Характеристики продукта

* Одиночный источник питания 5 В

* Комплект штифтов 4A Чистая синусоида Выходная частота: 50 Гц Чистая синусоида фиксированная частота 60 Гц Чистая синусоида фиксированная частота 0-100 Гц чистая Синусоидальная волна частота Регулируемая 0-400 Гц чистая Синусоидальная волна частота регулируемая

* Однополярная и биполярная модуляция

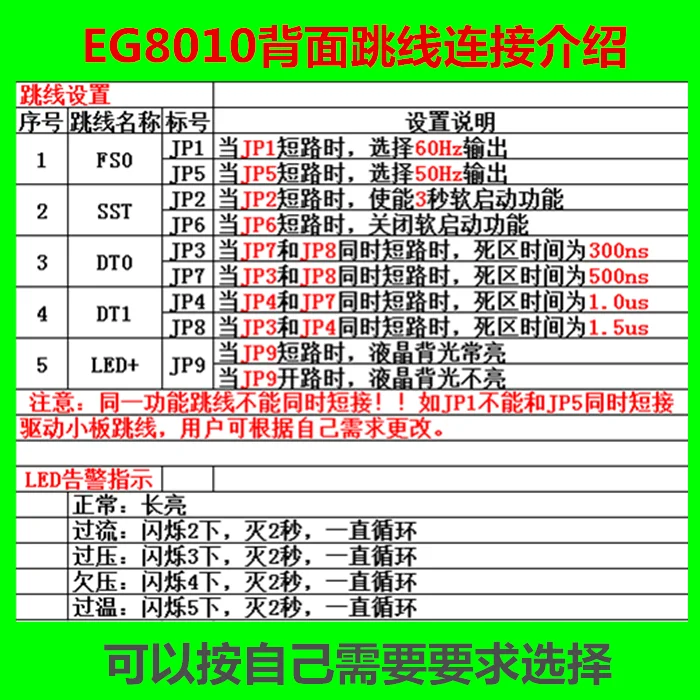

* Встроенное управление мертвым диапазоном, настройка штифтов 4. Время мертвого тока: 300 нсдох. Время мертвого тока 500 мсдох. Время мертвого тока 1,0 мсдох. Время мертвого тока 1,5 мсдох.

* Внешнее подключение 12 МГц кварцевый генератор

* Несущая частота 23,4 кГц

* Напряжение 、 электрический ток 、 температуротзывы в реальном времени обработка

* Избыточное давление, пониженное напряжение, Перегрузка по току, функция защиты от перегрева

* Набор контактов режима плавного запуска 1 с временем отклика

* Набор для последовательной связи, выходное напряжение, частота и другие параметры

* Внешний последовательный порт 128*32 ЖК-модуль отображает напряжение инвертора, частоту 、 информацию о температуре и токе

3. Область применения

* Однофазный инвертор чистой синусоиды

* Инвертор для фотоэлектрической энергии

* Инвертор энергии ветра

* Система бесперебойного питания

* Цифровая генераторная система

* Источник питания средней частоты

* Однофазный регулятор скорости двигателя

* Однофазный инвертор

* Диммер синусоидальной волны

* Регулятор напряжения синусоидальной волны

* Генератор синусоидальной волны
