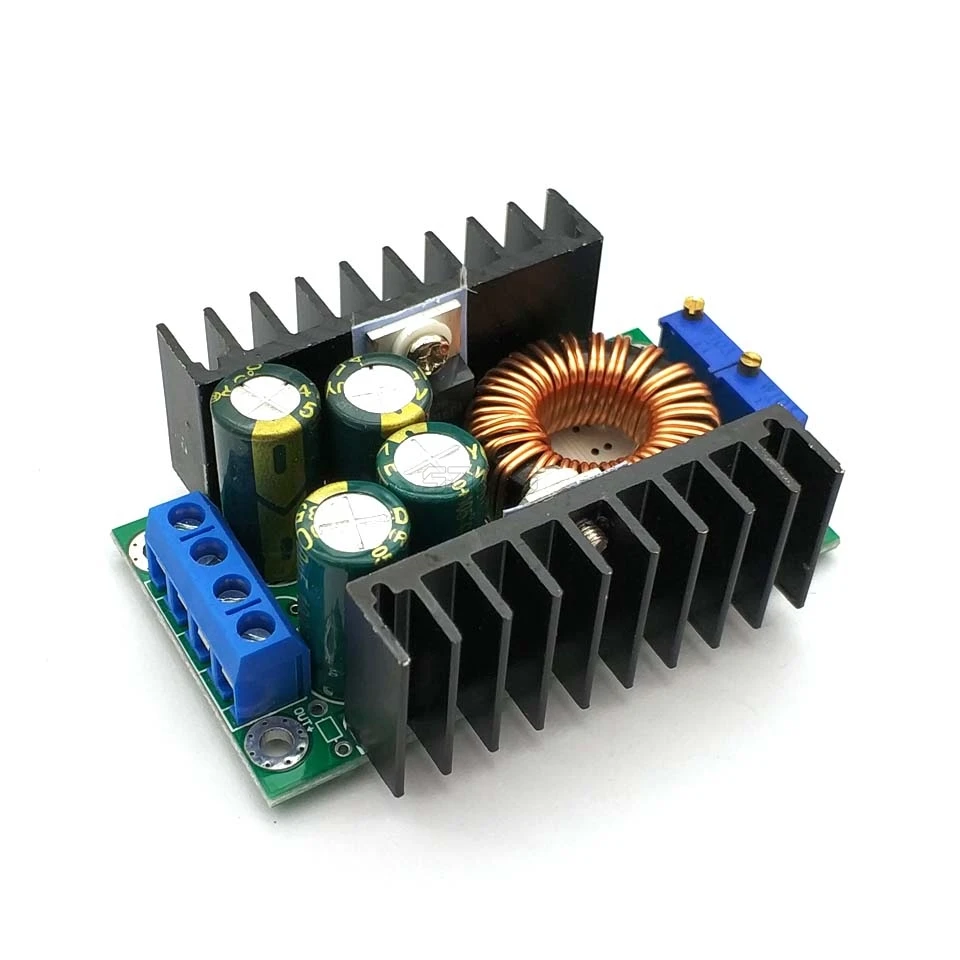

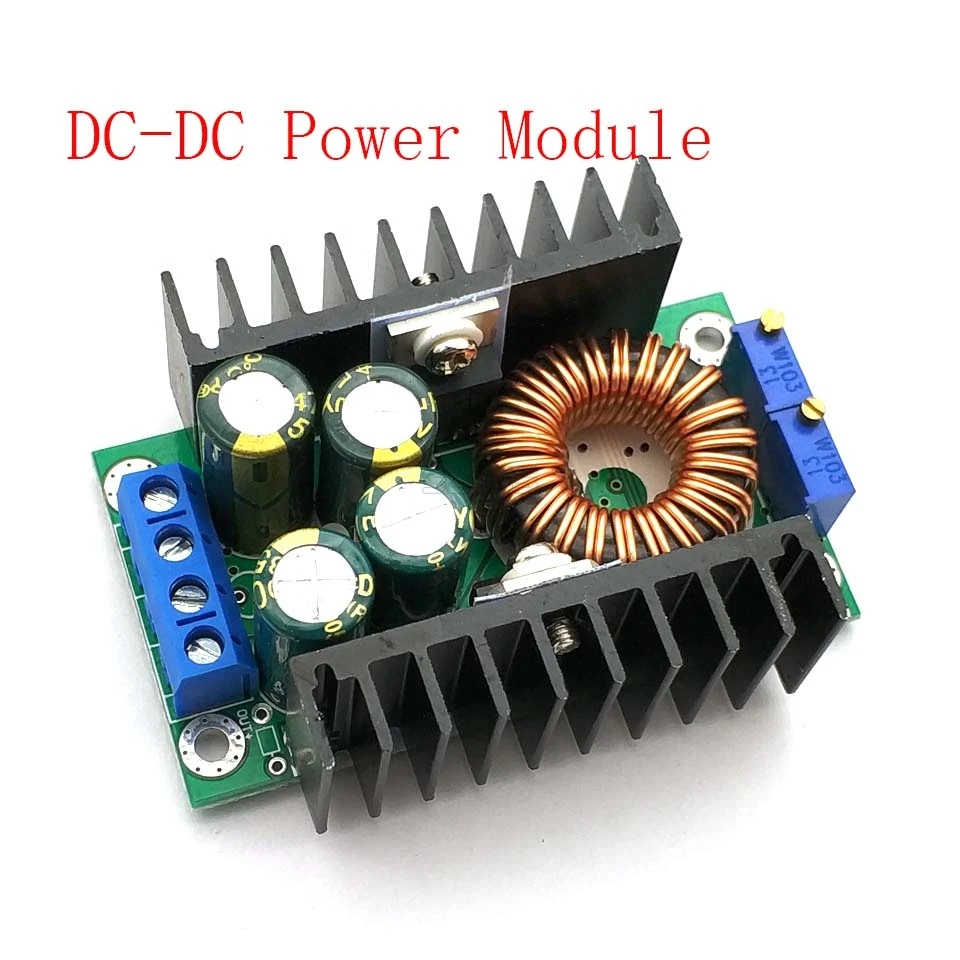

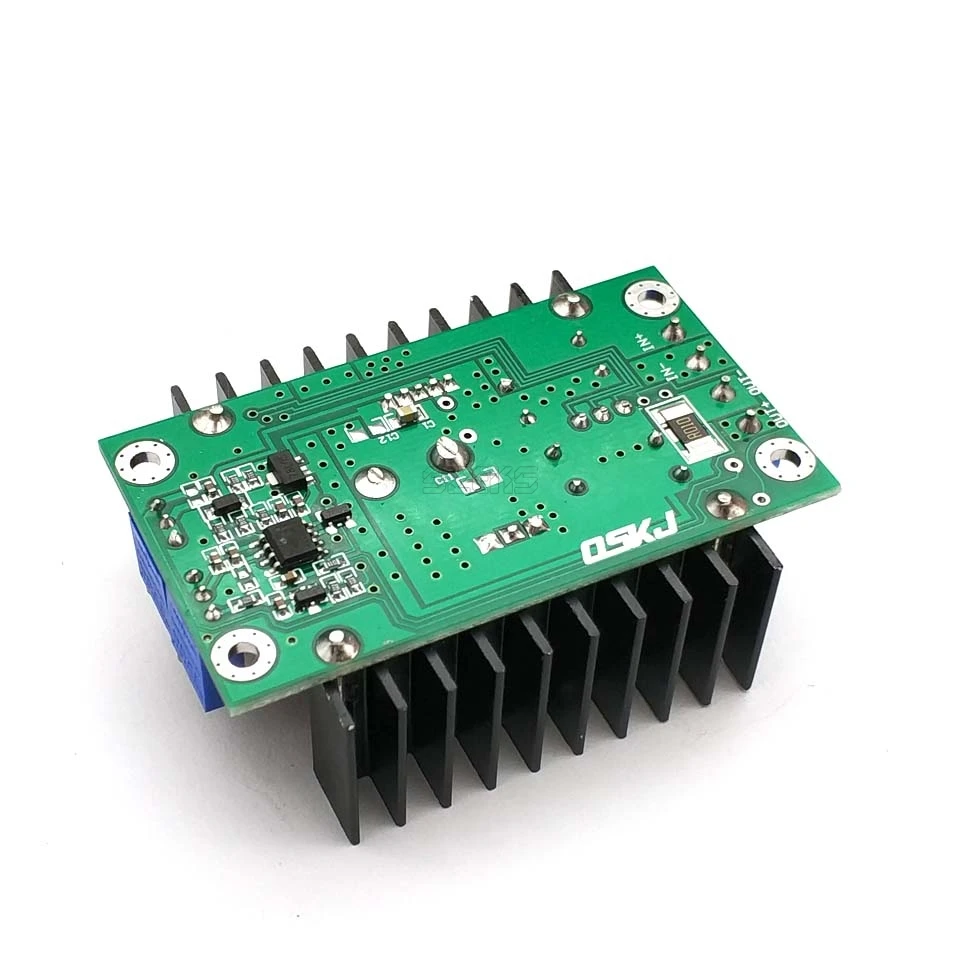

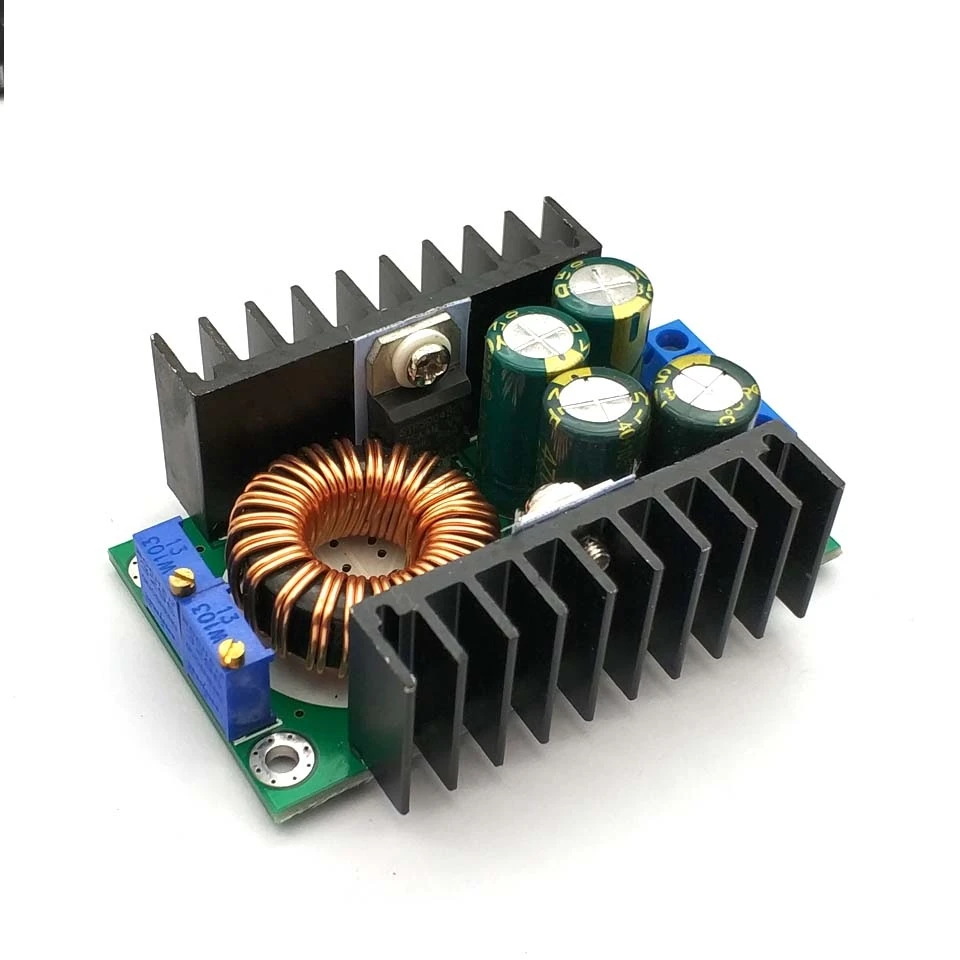

Регулируемый Модуль питания DC-DC CC CV понижающий преобразователь понижающий модуль питания 7-32 В до 0,8-28 в 12A 300 Вт

Регулируемый Модуль питания DC-DC CC CV, понижающий преобразователь, понижающий модуль питания от 7-32 В до 0,8-28 в, 12 а, 300 Вт



1. Свойства модуля: неизолированный понижающий постоянный ток, модуль зарядки постоянного напряжения (CC CV)2. Входное напряжение: 7-32 В постоянного тока3. Выходное напряжение: (1) Постоянный ток 1,2-28 в, плавная регулировка. (2) фиксированный выход: выбирайте между 0,8-28 в4. Выходной ток: 8А (если температура силовой трубки превышает 65 градусов, пожалуйста, добавьте охлаждающий вентилятор)5. Диапазон постоянного тока: 0,2-8A (регулируемый)6. Обратный ток лампы: постоянное значение тока * (0,1), связь обратного тока лампы и постоянного значения, например, постоянное значение тока 3 А, ток при включенной лампе устанавливается на постоянный ток 0,1 раз (0,1*3 А = а).7. Низкое давление: 1 в8. Выходная мощность: Максимальная мощность около 200 Вт9. Эффективность преобразования: до 95%10. Рабочая частота: 300 кГц11. Пульсация на выходе: полоса пропускания 20 м12. Вход 24 В, выход 12 В, 5 А, Пульсация около 50 мВ (без учета шума)13. Защита от короткого замыкания на выходе: Да, постоянный ток14. Защита от обратной полярности входа: нет15. Предотвращение обратного потока на выходе: нет16. Проводка: клемма17. Ток холостого хода: Стандартный 20 мА (переключатель 24 в 12 В)18. Регулировка нагрузки: ± 1% (постоянная)19. Регулировка напряжения: ± 1%20. Скорость динамического ответа: 5% нс21. Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение), потенциометр (CV), закрытый на входное напряжение, используется для регулирования напряжения, потенциометр (CC) замкнутое на выходное напряжение используется для регулирования тока (СС)22. Рабочая температура: Промышленный класс (от-40 ° C до + 85 ° C) (обратите внимание на фактическое использование температуры силовой трубки, усиление высокой температуры тепла)23. Индикатор: двухцветный индикатор, светильник катор зарядки красный, зеленый свет означает полную зарядку (без нагрузки зеленый)24. Размер (приблизительно): 65x47x22 мм (Д x Ш x В)25. Точность постоянного тока и температуры: при фактическом испытании Температура модуля от 25 до 60 градусов, изменение значения постоянного тока составляет менее 5% (значение постоянного тока 5A)26. Защита от короткого замыкания на выходе: Да, постоянный ток (значение постоянного тока)27. Защита от обратного подключения входа: нет28. Предотвращение обратного потока на выходе: нет29. Способ подключения: амфеноловый соединительОсобенности:1. Фиксированный поворотный ток лампы составляет 0,1 от значения тока (используется для определения того, полностью ли заряжен аккумулятор во время зарядки).2. Изготовлен из специальной эталонной ИС и высокоточного чувствительного резистора тока, обеспечивающего более стабильный постоянный ток (при 20 ° C до 100 ° C постоянный ток 1a, температурный дрейф менее 1%). Особенно подходит светодиодный светодиодных драйверов.3. Высокий выходной ток, максимальный выходной ток может достигать 8А.4. Четыре высокочастотных емкости могут снизить пульсацию на выходе, улучшить стабилизацию работы.5. Конструкция двойного радиатора. Независимый радиатор MOS schottky, который хорошо рассеивает тепло и не влияет друг на друга.6. Использование сердечника Sendust большого размера и двойной проводки из чистой меди повышает эффективность работы и снижает температуру.7. Многооборотный потенциометр 3296, высокая точность регулирования напряжения и тока, хорошая стабильность.8. Двухцветная лампа, рабочее состояние будет понятно с первого взгляда9. Напряжение и ток регулируются, хороший эффект.Применение:1. Мощный светодиодный драйвер.2. Заряд литиевой батареи (ИЛИ свинцового аккумулятора).3. Автомобильный источник питания.4. Источник питания системы низкого напряжения.5. Заряд аккумулятора 6 В, 12 В, 14 В, 24 В.6. Бортовой Блок питания для ноутбука.7. Регулируемый источник питания.8. Низковольтная система питания.Заряд батареи:1. Убедитесь в том, что напряжение холостого хода и зарядный ток, которые вам нужны, а также входное напряжение модуля.2. Отрегулируйте потенциометр постоянного напряжения и установите выходное напряжение примерно на 5 В.3. Используйте мультиметр в шкале тока 10 А для измерения выходного тока короткого замыкания и Отрегулируйте потенциометр тока, чтобы выходной ток соответствовал ожидаемому значению зарядного тока.4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло плавающего напряжения.5. Подключено к аккумулятору, попробуйте зарядить.(1,2,3,4 шагов для подключения входа модуля питания, выход без нагрузки не подключает батарею.)Светодиодный привод постоянного тока:1. Убедитесь, что рабочий ток и максимальное рабочее напряжение светодиодный да, которое вам нужно привезти.2. Отрегулируйте потенциометр постоянного напряжения, Отрегулируйте выходное напряжение примерно на 5 В.3. Используйте мультиметр в шкале тока 10 А для измерения выходного тока короткого замыкания и Отрегулируйте потенциометр тока, чтобы выходной ток соответствовал ожидаемому рабочему току светодиодный да.4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло максимального рабочего напряжения светодиода.5. Подключите светодиодный, проверьте.(1,2,3,4 шагов для подключения входа модуля питания, выход без нагрузки не подключает светодиод.)

1 шт. Регулируемый Модуль питания
