Регулируемый понижающий преобразователь DCCC 0,2-9A 300 Вт, Светодиодный драйвер для модуля источника питания 5-40 В в 1,2-35 в Arduino

Регулируемый Модуль питания DC-DC CC CV, понижающий преобразователь, модуль питания с 7-32 В до 0,8-28 в 12A 300 Вт

Описание

1. Свойства модуля: неизолированный понижающий модуль постоянного тока, модуль зарядки постоянного напряжения (CC CV) 2. Входное напряжение: 7-32 В постоянного тока 3. Выходное напряжение: постоянный ток 0,8-28 в, непрерывная регулировка 4. Выходной ток: 9A 12A (когда температура силовой трубки превышает 65 градусов, пожалуйста, добавьте охлаждающий вентилятор) 5. Диапазон постоянного тока: 0,2-12A (регулируется) 6. Ток поворотной лампы: значение постоянного тока * (0,1), поворот тока лампы и постоянное значение связи, например, значение постоянного тока 3А, поворот тока лампы установлен на постоянный ток 0,1 раза (0,1 * 3A = 0.3A). 7. Минимальное давление: 1 в 8. Выходная мощность: Максимальная мощность составляет около 300 Вт 9. Эффективность преобразования: около 95% 10. Рабочая частота: 300 кГц 11. Пульсация на выходе: полоса пропускания 20 м 12. Вход 24V выход 12V 5A пульсация около 50 мВ (без учета шума) 13. Выходное короткое замыкание для защиты: Да, постоянный ток 14. Входная обратная полярность для защиты: отсутствует 15. Выход предотвращает обратный поток: Нет 16. Проводка: клемма 17. Ток холостого хода: Стандартный 20 мА (переключатель 24 в 12 В) 18. Регулирование нагрузки: ± 1% (постоянная) 19. Регулирование напряжения: ± 1% 20. Скорость динамического отклика: 5% 200uS 21. Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение). Потенциометр (CV) закрытый на входное напряжение используется для регулирования напряжения, для регулирования тока используется потенциометр (CC) закрытый на выходное напряжение 22. Рабочая температура: промышленного класса (от-40 ° С до + 85 ° С) (обратите внимание на фактическое использование температуры силовой трубки, пожалуйста, усиление высокой температуры тепла) 23. Индикатор: двухцветный индикатор, индикатор зарядки-красный, зеленый-полностью заряженный (без нагрузки-зеленый) 24. Размер (приблизительно): 65x47x22 мм (Д x Ш x В) Особенности: 1. Фиксированный ток поворотника в 0,1 раза превышает текущее значение (используется для определения того, полностью ли заряжен аккумулятор при зарядке). 2. Изготовлен из специального ориентира для IC и высокоточного токочувствительного резистора, доказывающего более стабильный постоянный ток, (при 20 ° до 100 ° постоянный ток 1A, температурный дрейф менее 1%). Особенно подходит светодиодный светодиодного драйвера. 3. Высокий выходной ток, максимальный выходной ток может достигать 12А. 4. Четыре высокочастотных емкости, могут уменьшить пульсацию на выходе, улучшить стабилизацию работы. Области применения: 1. Мощный светодиодный драйвер 2. Заряд литиевой батареи (ИЛИ свинцового аккумулятора) 3. Автомобильный источник питания 4. Источник питания системы низкого напряжения 5. 6 в, 12 В, 14 В, 24 В заряд аккумулятора Заряд аккумулятора: 1. Убедитесь в необходимом вам напряжении и зарядном токе аккумулятора, а также в входном напряжении модуля. 2. Отрегулируйте потенциометр постоянного напряжения и Отрегулируйте выходное напряжение примерно на 5 В. 3. Используйте мультиметр в шкале тока 10А для измерения выходного тока короткого замыкания и настройте текущий потенциометр, чтобы сделать выходной ток до ожидаемого значения зарядного тока. 4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигало плавающего напряжения. 5. Подключен к аккумулятору, попробуйте зарядить. (1,2,3,4 шагов для подключения входа модуля питания, выход без нагрузки не подключает батарею.) Светодиодный привод постоянного тока 1. Убедитесь, что рабочий ток и максимальное рабочее напряжение светодиода, которые вам нужно водить. 2. Отрегулируйте потенциометр постоянного напряжения, Отрегулируйте выходное напряжение примерно на 5 В. 3. Используйте мультиметр в шкале тока 10А для измерения выходного тока короткого замыкания и отрегулируйте текущий потенциометр, чтобы убедиться, что выходной ток соответствует ожидаемому рабочему току светодиода. 4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло максимального рабочего напряжения светодиода. 5. Подключите светодиодный, проверьте. (1,2,3,4 шагов для подключения модуля питания вход, выход без нагрузки не подключает светодиод.)

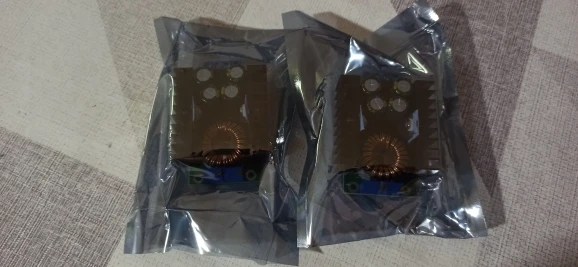

Посылка входит

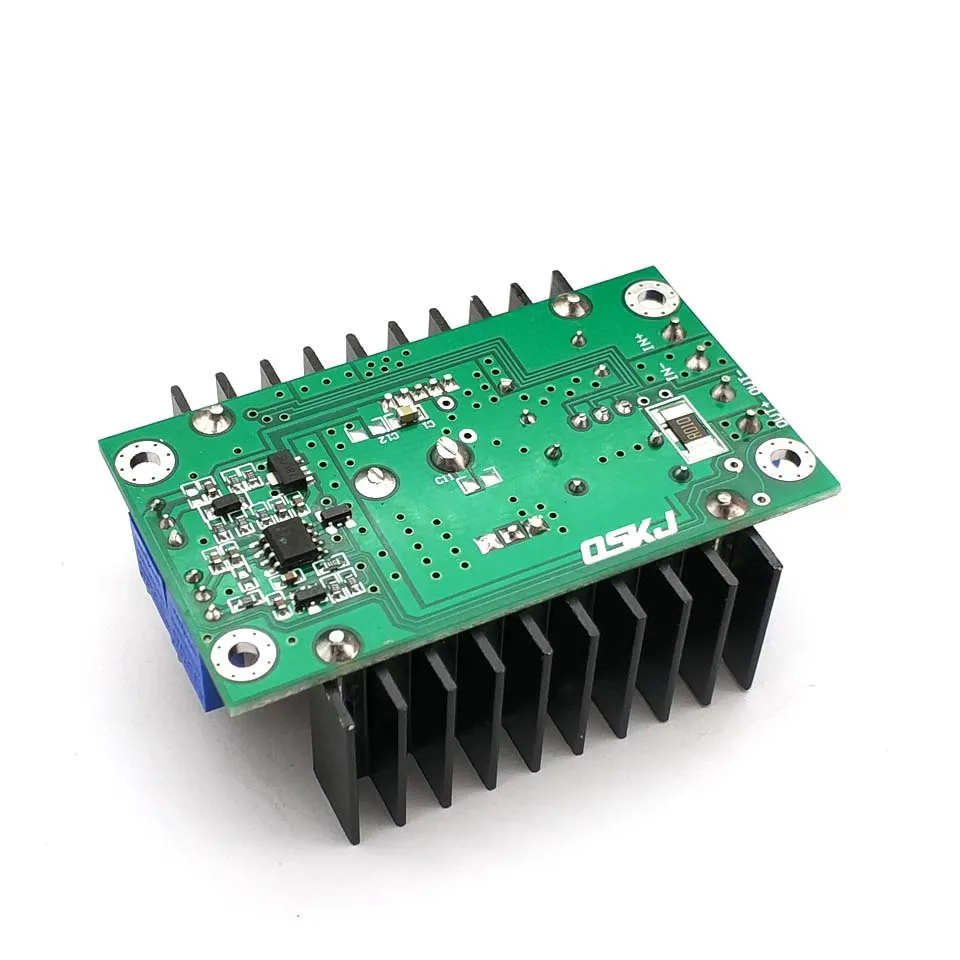

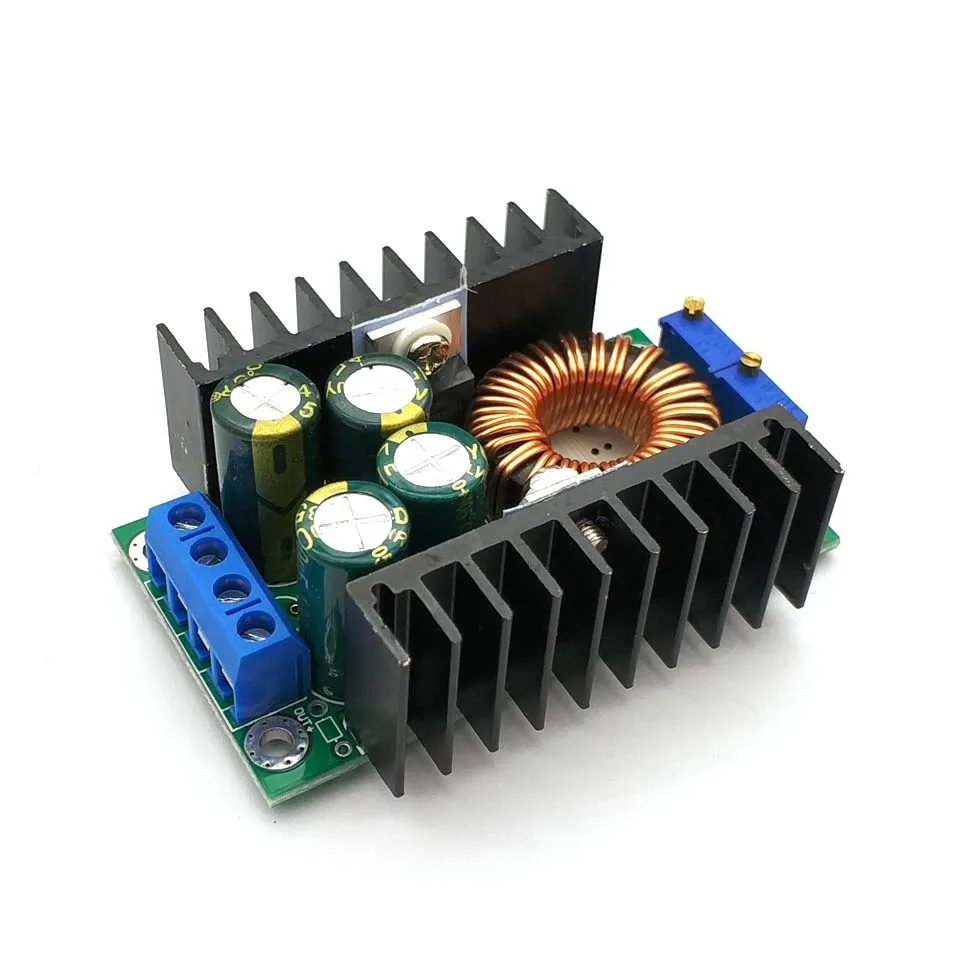

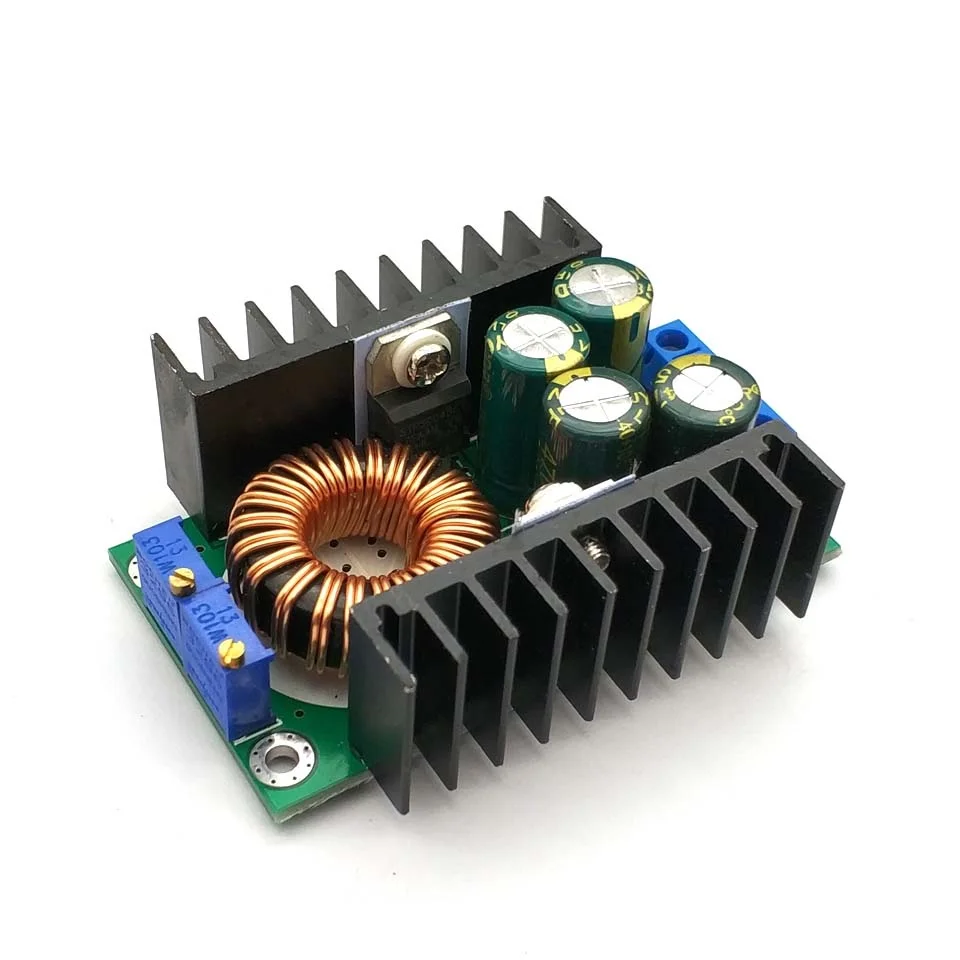

Модуль понижающего преобразователя постоянного тока 1 шт.
