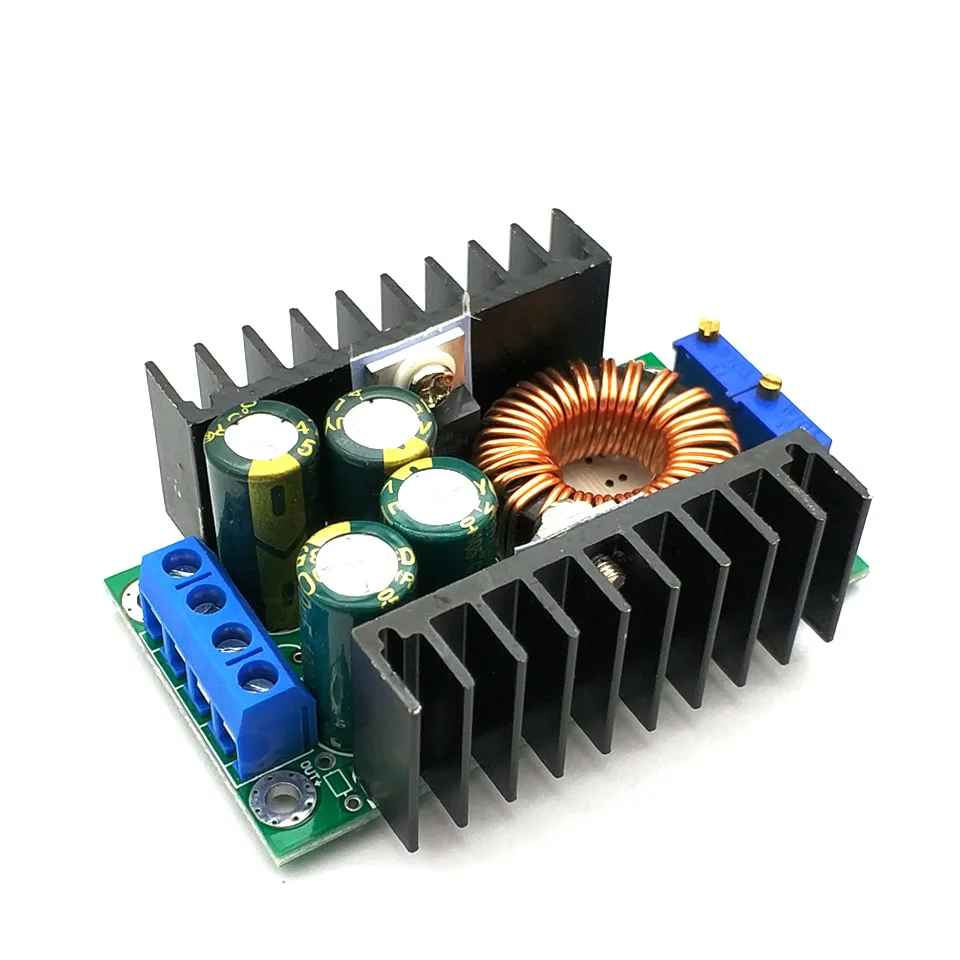

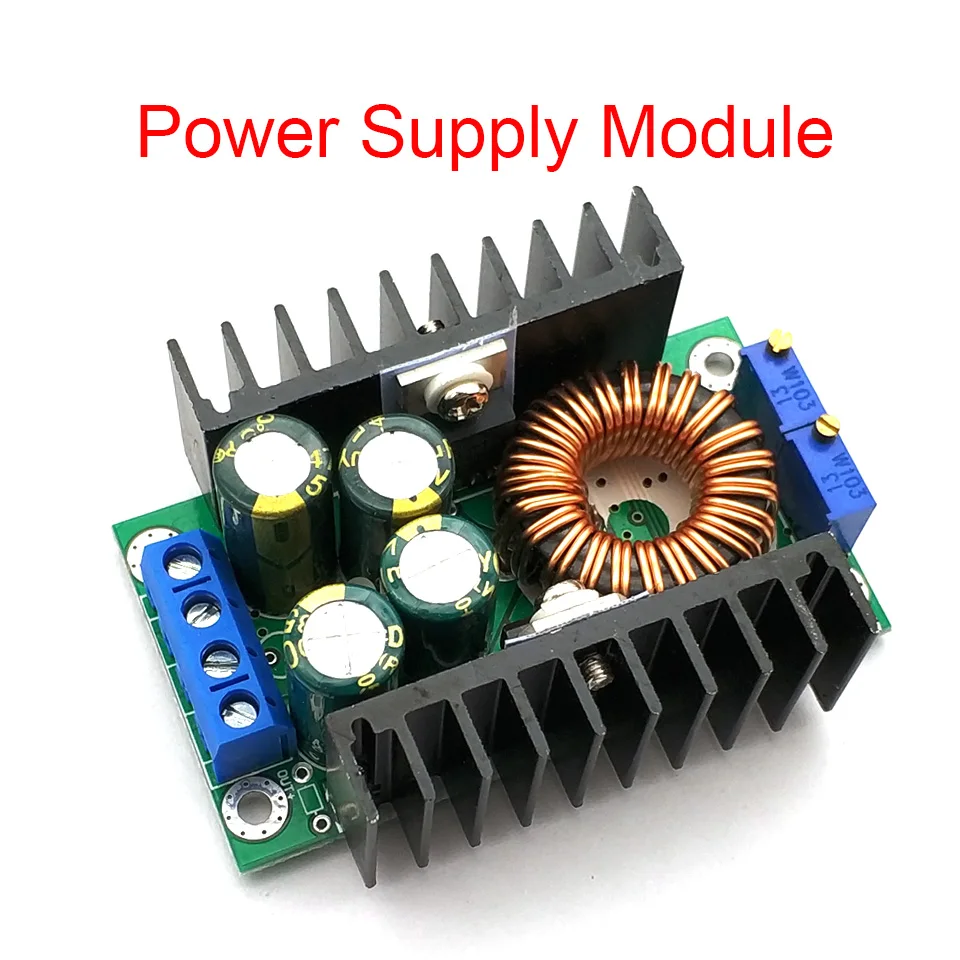

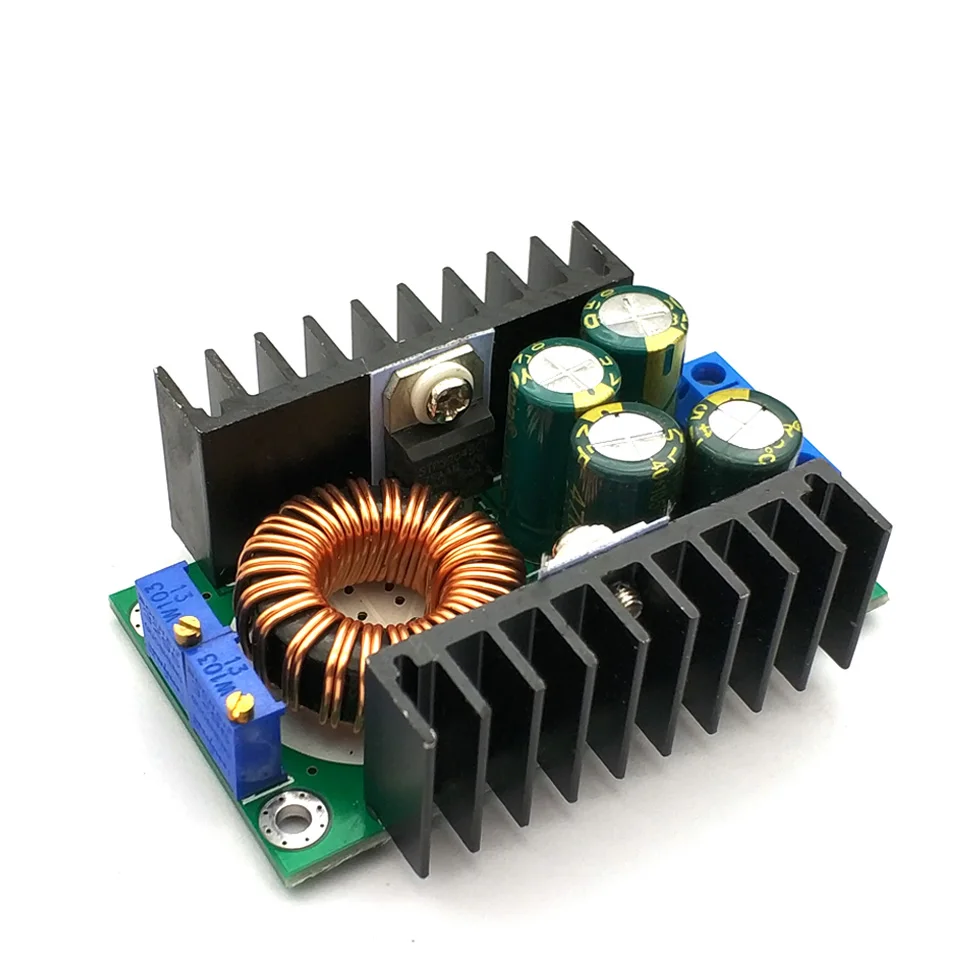

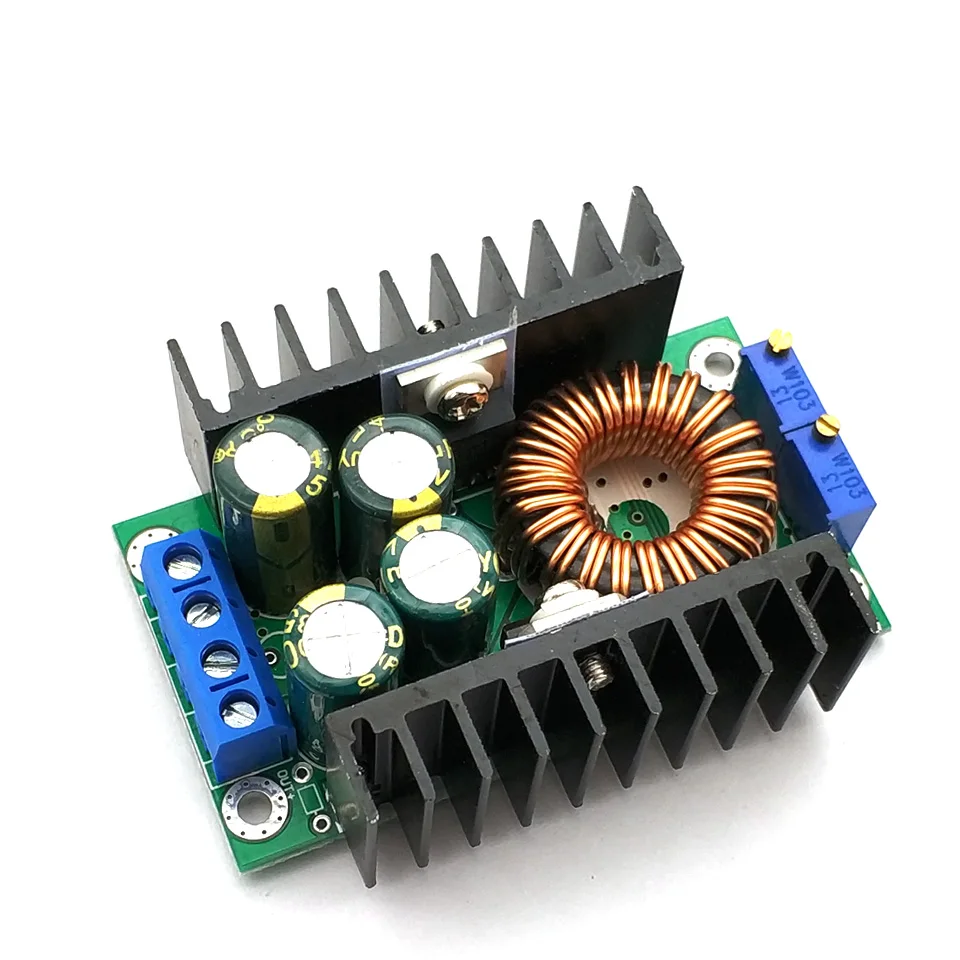

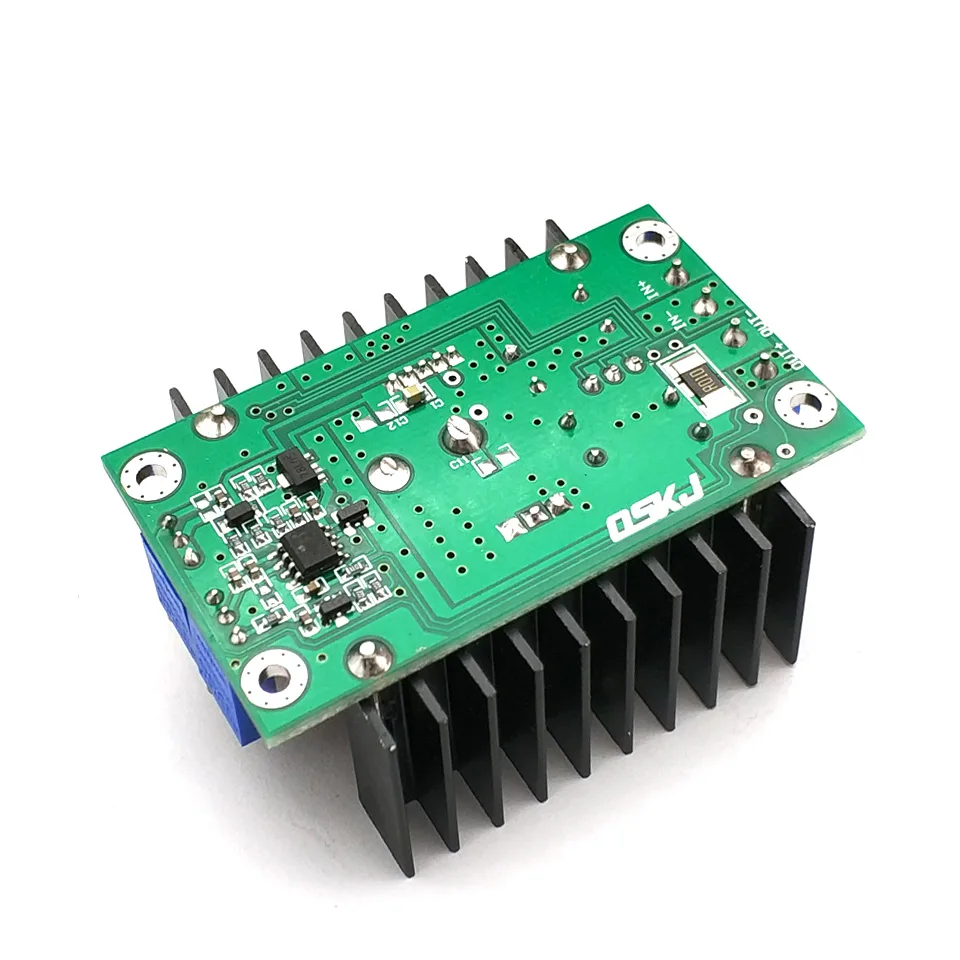

Регулируемый Модуль питания DC-DC CC CV понижающий преобразователь понижающий модуль питания 7-32 В до 0,8-28 в 12A 300 Вт

Примечание:

(Точечный: максимальный ток 8-9 А, максимальное входное напряжение 40 в, максимальное выходное напряжение около 35 в)

(Из-за прекращения производства 12А текущий чип ток заменяющего чипа снижается с предыдущего 12А до 8А (фактический тестовый максимальный ток составляет около 9А), входное напряжение увеличено с предыдущих 32 В до 40 в, а выходное напряжение увеличено с предыдущих 28 В до 35 В. Да. Источник питания для 10 струн мощных светодиодов. Чип 12А будет уведомлен после прибытия.)

Описание:

1. Свойства модуля: неизолированный понижающий постоянный ток, модуль зарядки постоянного напряжения (CC CV) 2. Входное напряжение: 7-32 В3 постоянного тока. Выходное напряжение: (1) Постоянный ток 1,2-28 в, плавная регулировка. (2) фиксированный выход: Выберите между 0,8 В-28 В4. Выходной ток: 8А (когда температура силовой трубки превышает 65 градусов, пожалуйста, добавьте охлаждающий вентилятор) 5. Диапазон постоянного тока: 0,2-8A (регулируемый) 6. Обратный ток лампы: постоянное значение тока * (0,1), связь обратного тока лампы и постоянного значения, например, постоянное значение тока 3 А, ток при включенной лампе устанавливается на постоянный ток 0,1 раз (0,1*3 А = а).7. Минимальное давление: 1 V8. Выходная мощность: Максимальная мощность около 200 Вт 9. КПД преобразования: до 95% 10. Рабочая частота: 300 кГц 11. Пульсация на выходе: Ширина диапазона 20 м 12. Вход 24 В, выход 12 В, 5 А, Пульсация около 50 мВ (без учета шума) 13. Защита от короткого замыкания на выходе: Да, постоянный ток 14. Защита от обратной полярности входа: без 15. Предотвращение обратного потока на выходе: без 16. Проводка: терминал 17. Ток холостого хода: Стандартный 20 мА (переключатель 24 в 12 В) 18. Регулировка нагрузки: ± 1% (постоянная) 19. Регулировка напряжения: ± 1% 20. Скорость динамического ответа: 5% 200uS21. Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение), потенциометр (CV), закрытый на входное напряжение, используется для регулирования напряжения, потенциометр (CC) замкнутое на выходное напряжение используется для регулирования тока (СС) 22. Рабочая температура: Промышленный класс (от-40 °C до + 85 °C) (обратите внимание на фактическое использование температуры силовой трубки, усиление высокой температуры тепла) 23. Индикатор: двухцветный индикатор, светильник катор зарядки красный, зеленый светильник означает полную зарядку (без нагрузки зеленый) 24. Размер (приблизительно): 65x47x22 мм (Д x Ш x В) 25. Точность постоянного тока и температуры: при фактическом испытании Температура модуля от 25 до 60 градусов, изменение значения постоянного тока составляет менее 5% (значение постоянного тока 5A) 26. Защита от короткого замыкания на выходе: Да, постоянный ток (текущее значение постоянного тока) 27. Защита от обратного подключения входа: № 28. Предотвращение обратного потока на выходе: № 29. Способ подключения: амфеноловый соединитель

Особенности:

1. Фиксированный поворотный ток лампы составляет 0,1 от значения тока (используется для определения того, полностью ли аккумулятор заряжен во время зарядки).2. Изготовлен из специальной эталонной ИС и высокоточного чувствительного резистора тока, обеспечивающего более стабильный постоянный ток (когда постоянный ток от 20 °C до 100 °C 1a, температурный дрейф менее 1%). Особенно подходит для светодиодного драйвера. 3. Высокий выходной ток, максимальный выходной ток может достигать 8А. 4. Четыре высокочастотных емкости, могут снизить пульсацию на выходе, повысить стабильность работы. 5. Конструкция двойного радиатора. Независимый радиатор MOS schottky, который хорошо рассеивает тепло и не влияет друг на друга. 6. Использование сердечника Sendust большого размера и двойной проводки из чистой меди повышает эффективность работы, уменьшает лихорадочность. 7. Многооборотный потенциометр 3296, высокая точность регулирования напряжения и тока, хорошая стабильность 8. Двухцветная лампа, рабочее состояние будет четким при глазах 9. Регулируется напряжение и ток, хороший эффект.

Применение:

1. Мощный светодиодный драйвер. 2. Литиевая батарея (или свинцовый аккумулятор) заряд. 3. Автомобильный блок питания. 4. Источник питания системы низкого напряжения 5. 6 в, 12 В, 14 В, 24 В заряд аккумулятора. 6. Блок питания бортового ноутбука 7. Регулируемый источник питания. 8. Низковольтная система питания.

Заряд батареи:

1. Убедитесь, что напряжение холостого хода аккумулятора и ток зарядки, которые вам нужны, а также входное напряжение модуля. 2. Отрегулируйте потенциометр постоянного напряжения и Отрегулируйте выходное напряжение примерно на 5 В. 3. Используйте мультиметр со шкалой тока 10 А для измерения выходного тока короткого замыкания и Отрегулируйте потенциометр тока, чтобы выходной ток соответствовал ожидаемому значению зарядного тока. 4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло плавающего напряжения. 5. Подключено к аккумулятору, попробуйте зарядить.(1,2,3,4 шага для подключения входа модуля питания, выход без нагрузки не подключает аккумулятор.)

Светодиодный привод постоянного тока:

1. Убедитесь, что рабочий ток и максимальное рабочее напряжение светодиода, которые вам нужны. 2. Отрегулируйте потенциометр постоянного напряжения, Отрегулируйте выходное напряжение примерно на 5 В. 3. Используйте мультиметр со шкалой тока 10 А для измерения выходного тока короткого замыкания и Отрегулируйте потенциометр тока, чтобы выходной ток соответствовал ожидаемому рабочему току светодиодный да. 4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло максимального рабочего напряжения светодиодный да. 5. Подключите светодиодный, проверьте.(1,2,3,4 шагов для подключения входа модуля питания, выход без нагрузки не подключает светодиод.)

1 шт. Регулируемый Модуль питания
