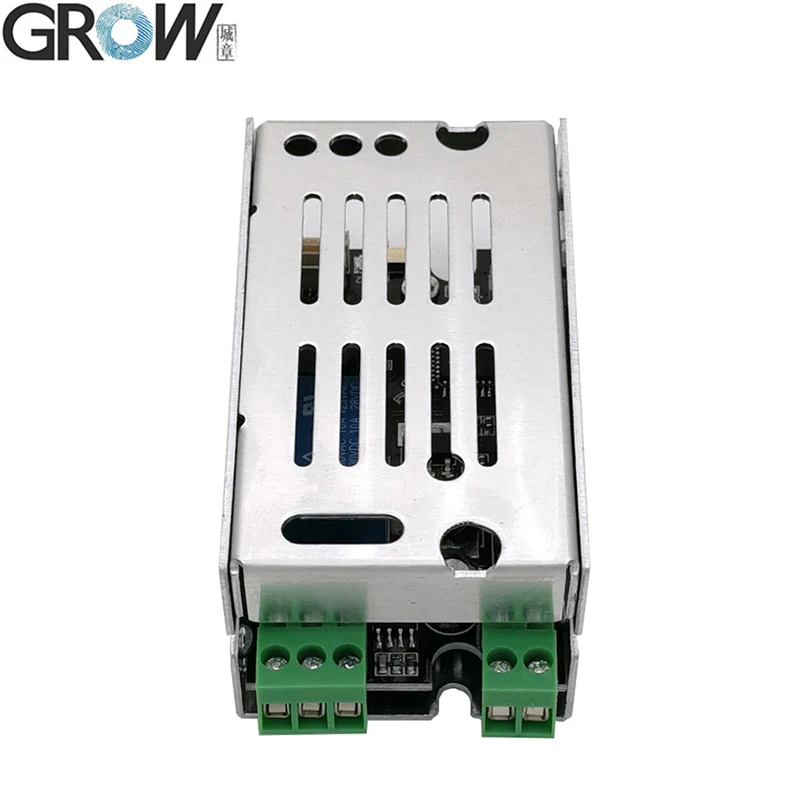

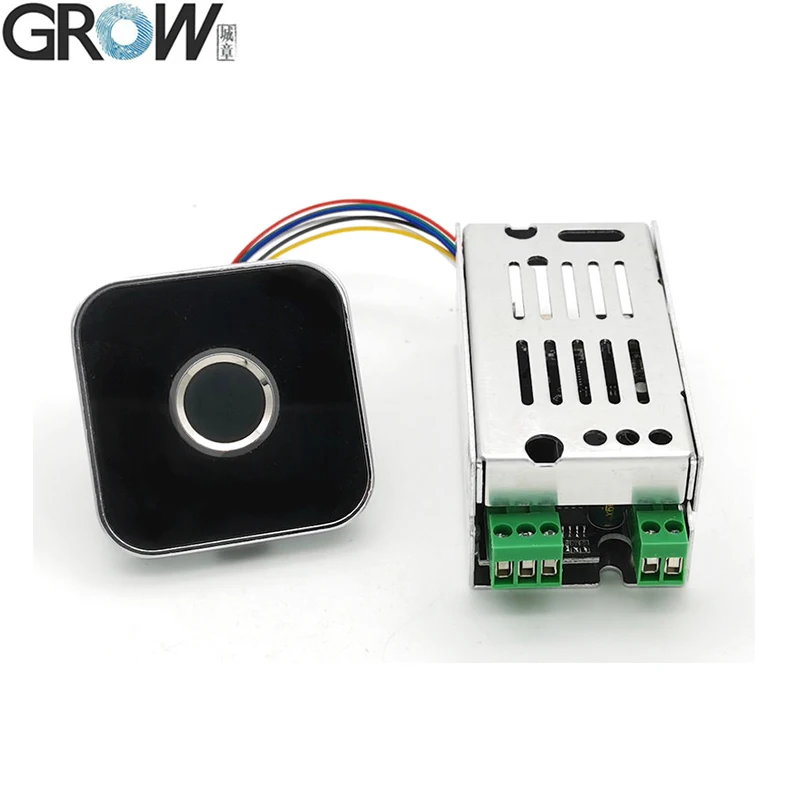

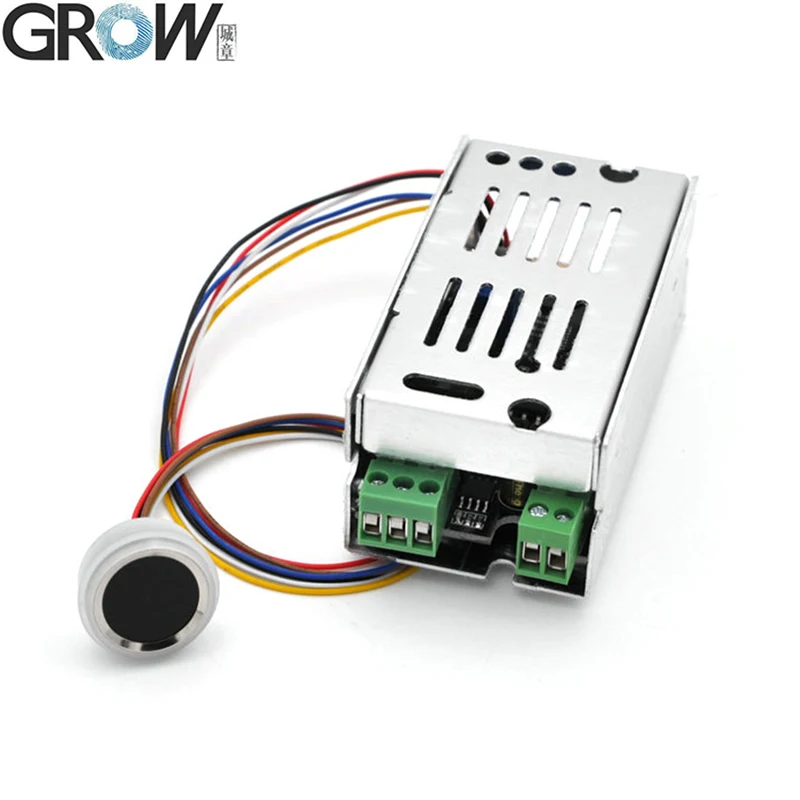

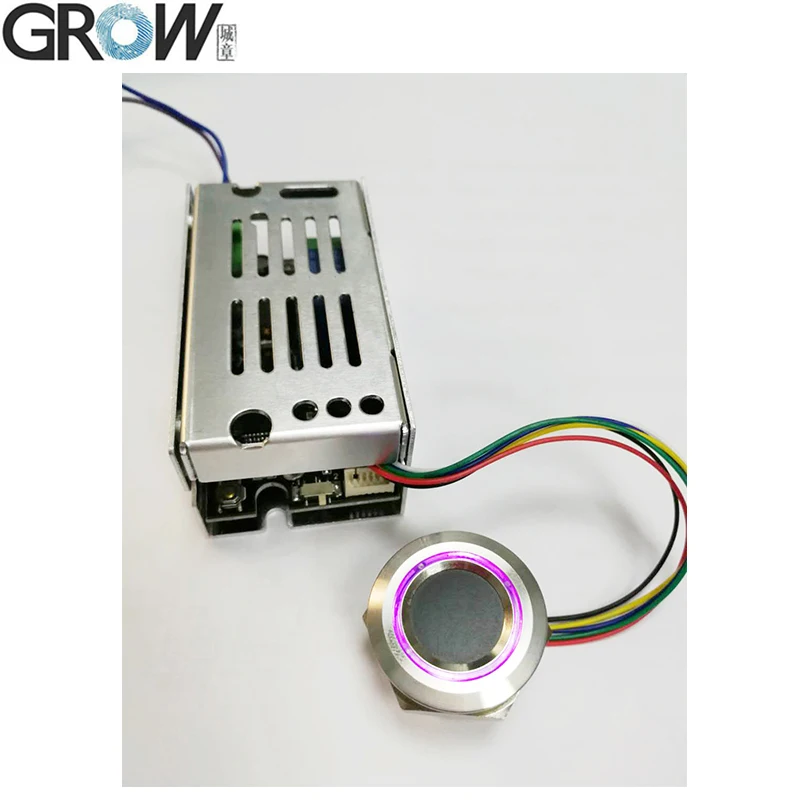

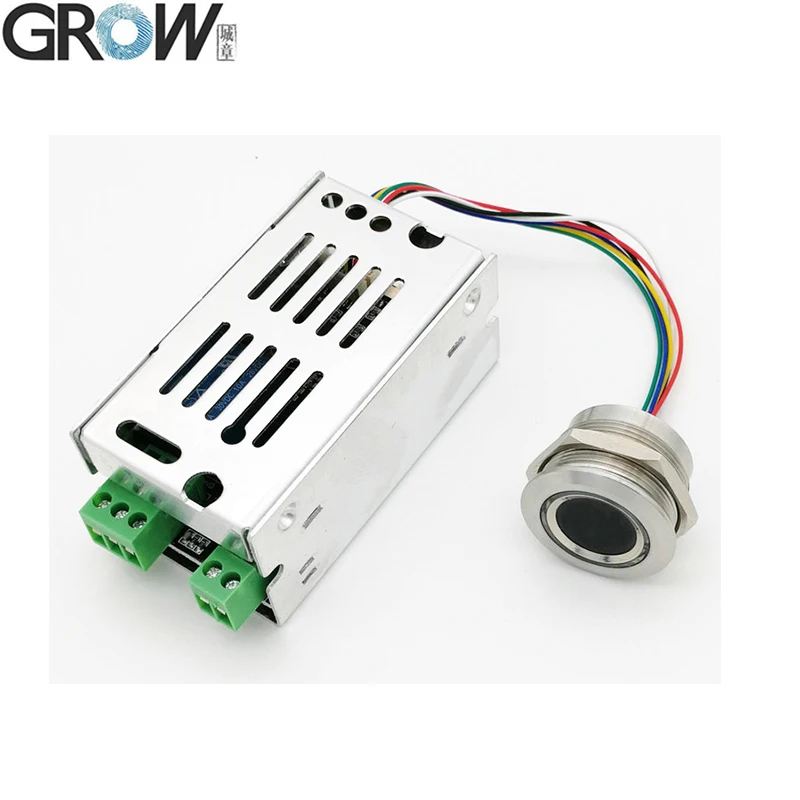

Самоблокирующийся релейный выход GROW K215-V1.3 + R503, DC10-30V плата контроля доступа по отпечаткам пальцев для контроля доступа автомобиля
DC10-30V, релейный выход, время реле: самоблокировка или 1-20 секунд
·Источник питания: DC10--30V,
· Ток в режиме ожидания для платы управления: 40 мА· Емкость отпечатков пальцев: 200

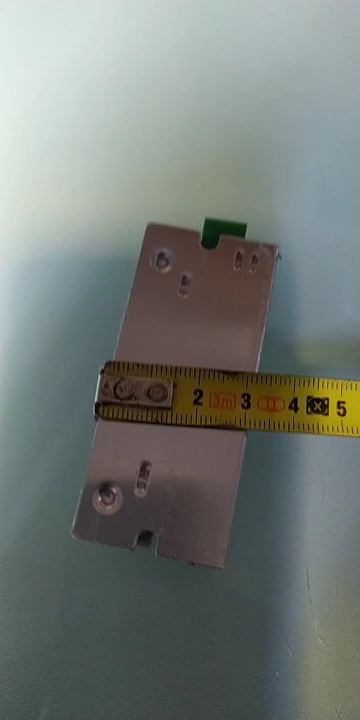

· Размер: 36,4*70 мм
· Функция реле: самоблокировка или 1-20 секунд

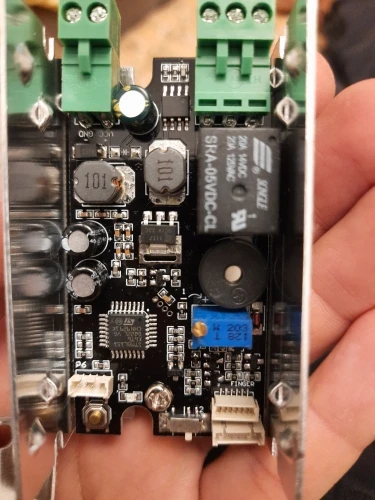

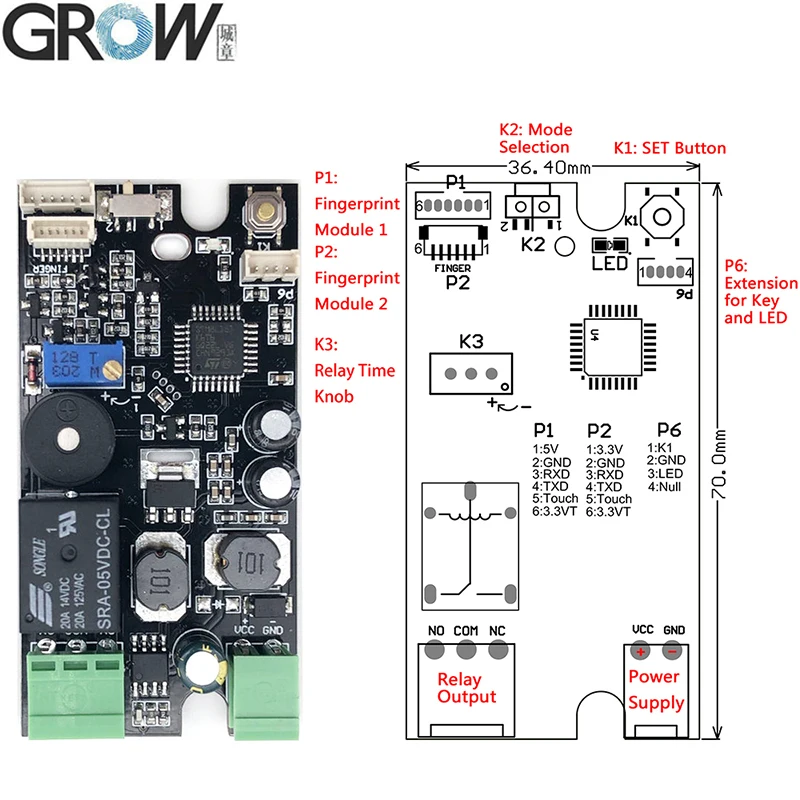

Схема печатной платы K215-V1.3

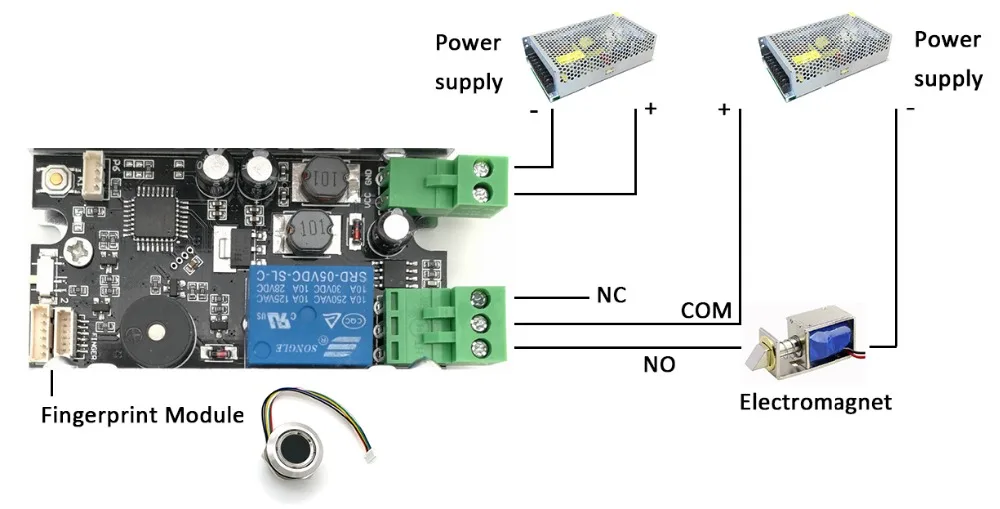

K215-V1.3 схема опорного подключения:
1. Быстро нажмите кнопку SET, система в зарегистрированном состоянии и синий индикатор быстро мигают, поместите палец в область сбора, регистрация отпечатков пальцев прошла успешно при прослушивании музыки; отпечаток пальца может быть зарегистрирован непрерывно, когда система находится в зарегистрированном состоянии; Если нет необходимости добавлять больше отпечатков пальцев, подождите несколько секунд.
2. Когда вернитесь к заводской версии по умолчанию, нажмите кнопку SET, пока не услышите «Ди» и музыку, инициализация пройдет успешно.
3. Использование выбора режима: при выборе 2 время работы реле составляет1s-20sПосле пропуска отпечатка пальца можно настроить с помощью ручки. При выборе 1 реле включается при прохождении отпечатка пальца, а затем реле отпускается при повторном прохождении отпечатка пальца, реле работает и отпускается по кругу. Реле отпускается при выключении питания.
Примечание:
●В заводском состоянии, может пройти любой отпечаток пальца, после регистрации отпечатков пальцев эта функция недействительна;

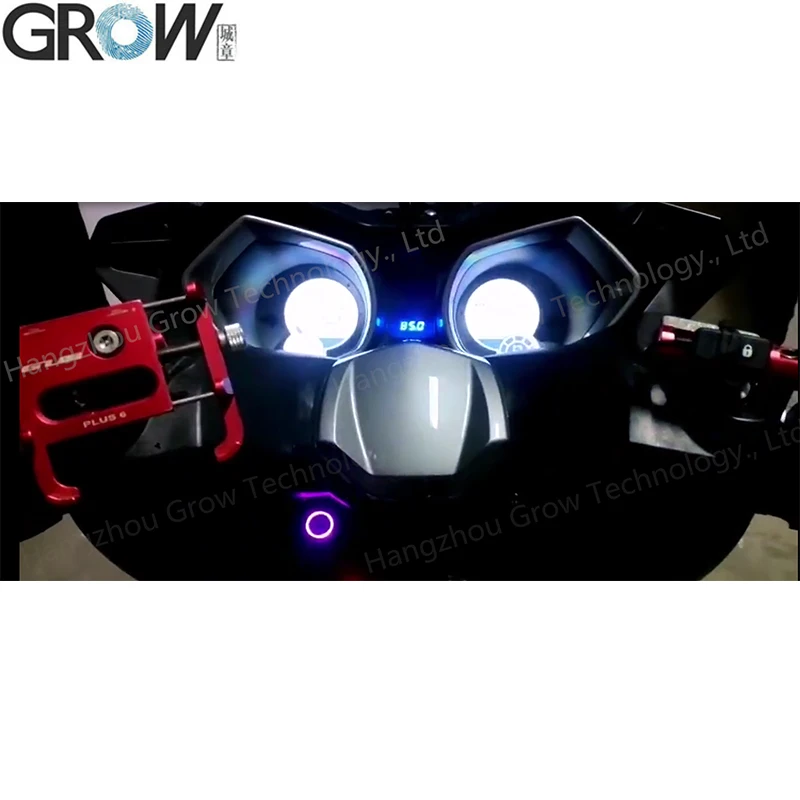

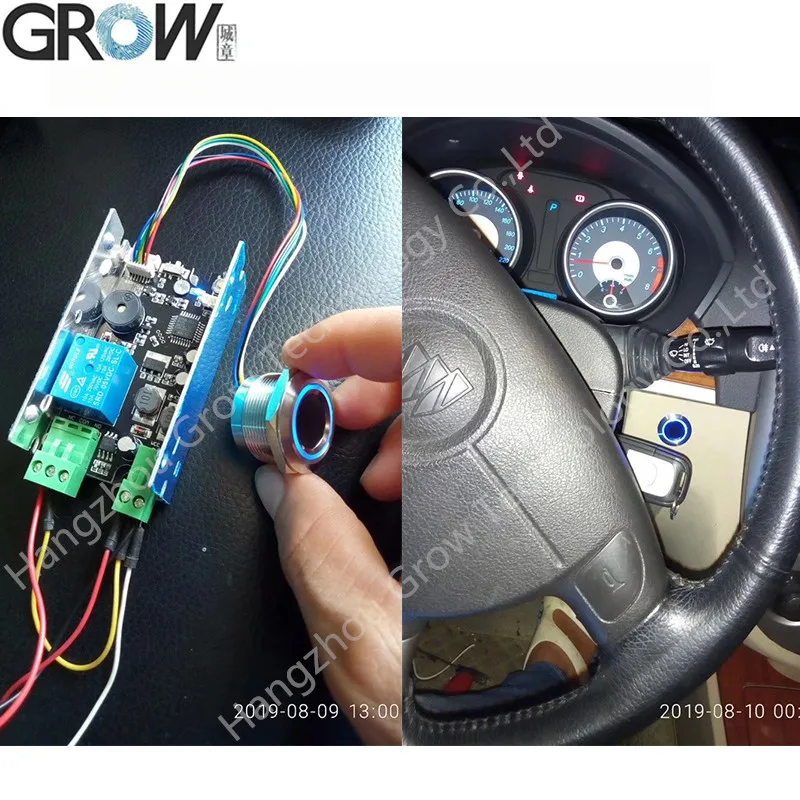

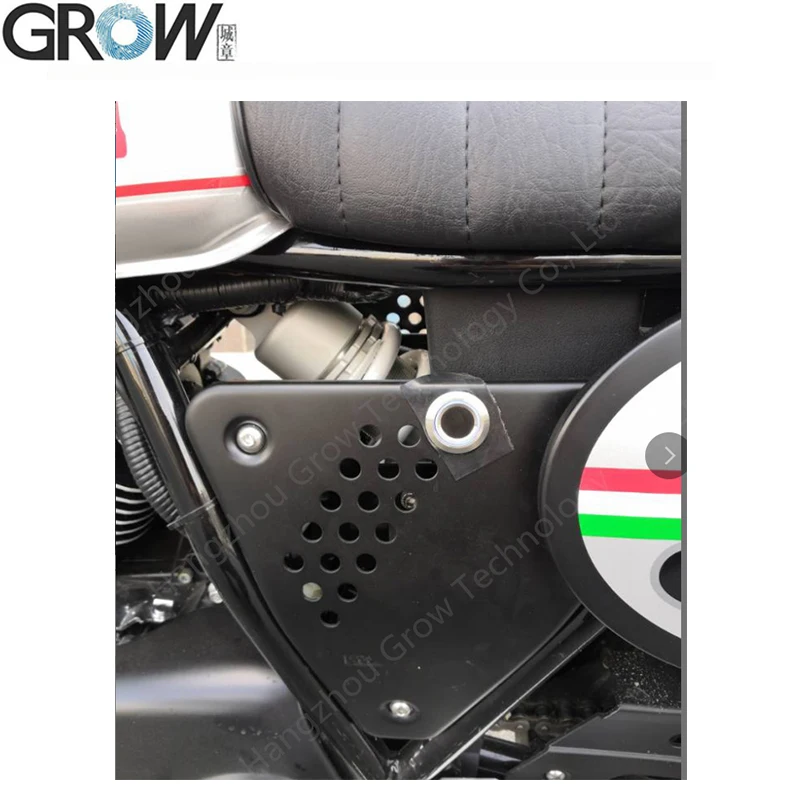

K215-V1.3 имеет широкий спектр применения, который может использоваться в автомобильном управлении, контроле доступа и в других ситуациях.
K215-V1.3 можно подключить кR502,R502-A,R502-AW,R502-F,R503Модуль отпечатков пальцев.

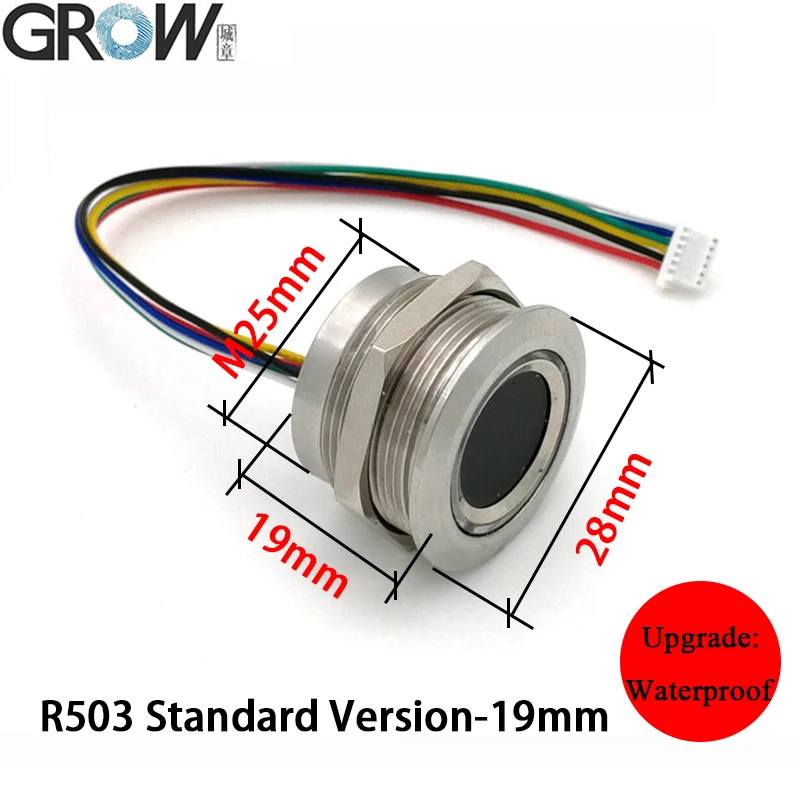

Модель

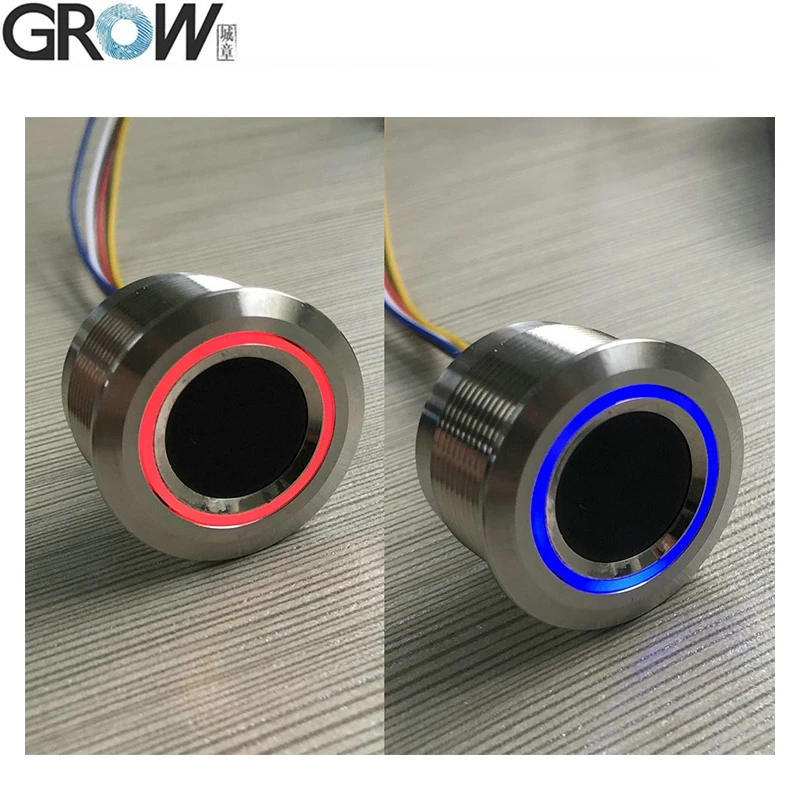

R503
Тип
Емкостный модуль отпечатков пальцев
Интерфейс
UART(TTL)
Разрешение
508 DPI
Напряжение
DC 3,3 V
Емкость отпечатка пальца
200
Чувствительная матрица
192*192 пикселей
Рабочий ток
20 мА
Ток в режиме ожидания
Стандартное Сенсорное напряжение в режиме ожидания: 3,3 В, средний ток: 2 мА
Внешний размер модуля отпечатка пальца
Диаметр 28 (мм)
Внутренний размер модуля отпечатка пальца
Диаметр 23,5 (мм)
Высота модуля отпечатка пальца
19 (мм)
Эффективная зона сбора
Диаметр 15,5 (мм)

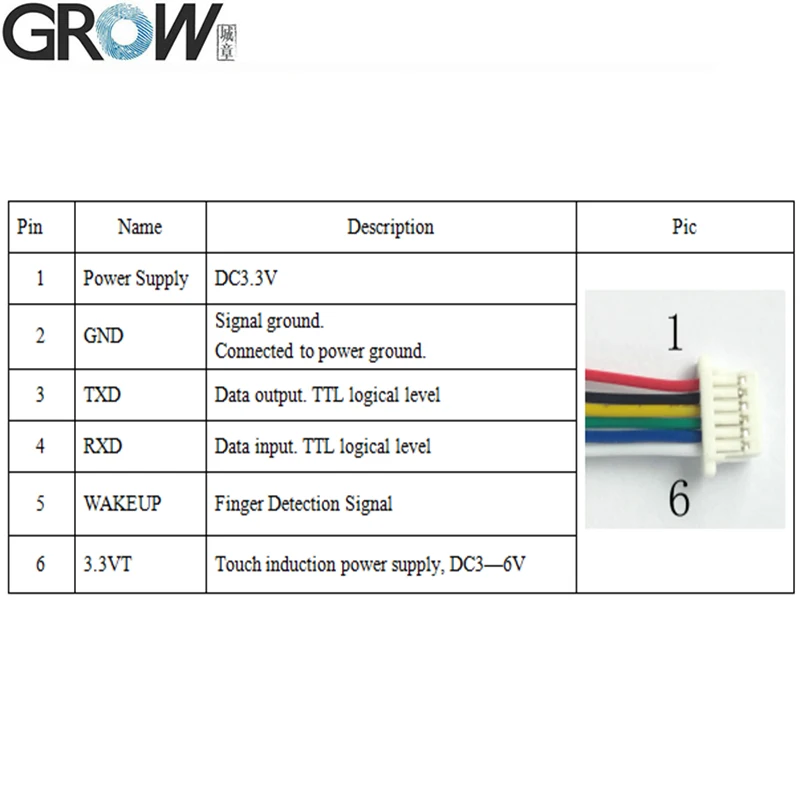

Разъем
MX1.0-6Pin
Светодиодный контроль
Да
Цвет светодиодный
Синий и красный
Скорость сканирования
<0,2 секунды
Скорость проверки
<0,3 секунды
Метод подбора
1:1; 1:n
FRR
≤ 1%
FAR
≤ 0.001%
Рабочая среда
-20C --- 60C
Рабочая влажность
10-85%
Антистатическая Емкость
15 кВ
Интенсивность абразивного сопротивления
1 миллион раз
Скорость передачи данных (UART):
(9600 × N) bps где N = 1 ~ 12 (по умолчанию N = 6, ie 57600bps)
Обновление R503 до водонепроницаемой версии, Уровень водонепроницаемости: IP65
Когда температура окружающей среды в использовании сильно колеблется, это может повлиять на клей, что влияет на водонепроницаемость.
· Предоставление бесплатных справочных SDK файлов для Arduino, Android,.Net,Windows и так далее.
· Предоставьте Руководство пользователя
Вы можете загрузить руководство пользователя K215-V1.3 по этой ссылке на веб-сайт:
Страна: RU Доставка: Cainiao Standard For Special Goods 03.03.2021
Работает. Покупкой доволен.
G***r
Страна: SA Доставка: Standard Shipping 08.03.2021
Товар получен в хорошем состоянии и быстрая доставка хорошо упакован и описание товара хорошее общение и быстрая обратная связь от продавца оценили
M***E
Страна: DZ Доставка: Standard Shipping 21.11.2020

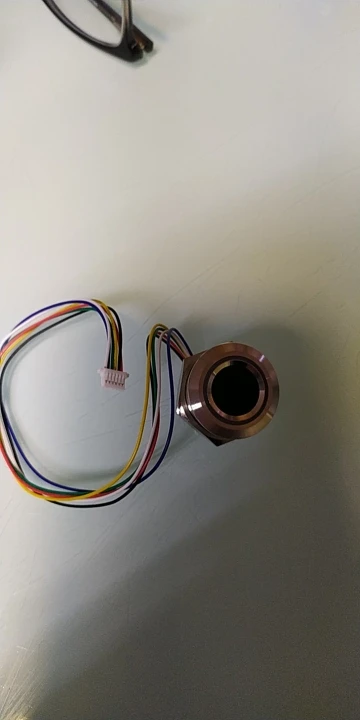

Товар соответствует описанию, за исключением того, что считыватель отпечатков пальцев показан на фото больше, даже если это правильный размер, о котором сказал продавец. Продукт выглядит отлично. Я еще не показывал его и пробовал
C***e
Страна: IT Доставка: Standard Shipping 25.02.2021
Действительно хорошо сделано, распознавание быстро и отлично работает
J***a
Страна: CL Доставка: Standard Shipping 10.02.2021
es como dice en la pagina .buena calidad lo recomiendo
Покупатель
Страна: PK Доставка: Standard Shipping 12.10.2020

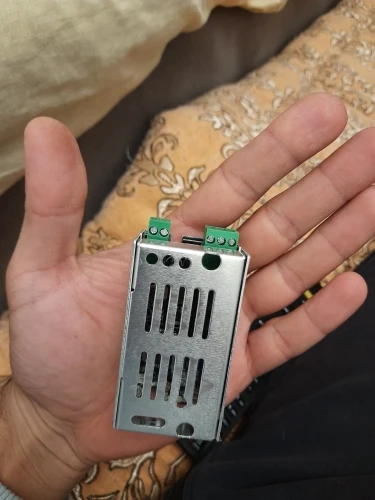

Это мой второй заказ, и мне нравится эта система отпечатков пальцев,
