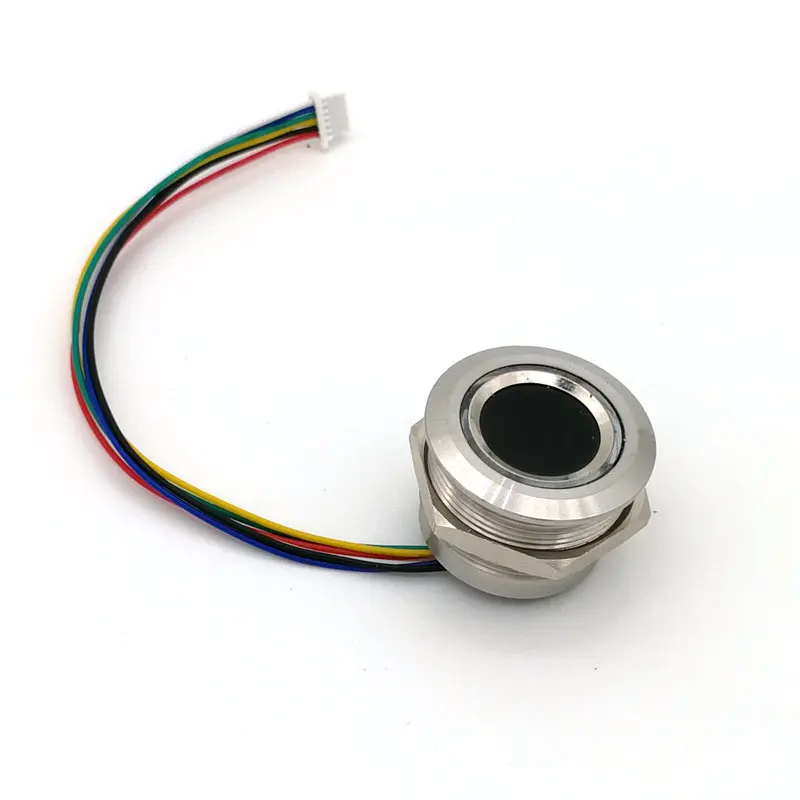

GROW R503 круглый полупроводниковый модуль отпечатков пальцев/датчик/сканерОсновная функция:
1. Интегрированный сбор изображений и алгоритм чипа вместе, все в одном2. Гибкость для адаптации к условиям была пальцы, будь то сухие пальцы, влажные пальцы, светильник-Текстура пальцев и старые пальцы, все имеют высокую скорость распознавания.
3. Основные области применения: могут быть встроены в различные конечные продукты, такие как: контроль доступа, посещаемость, Сейф

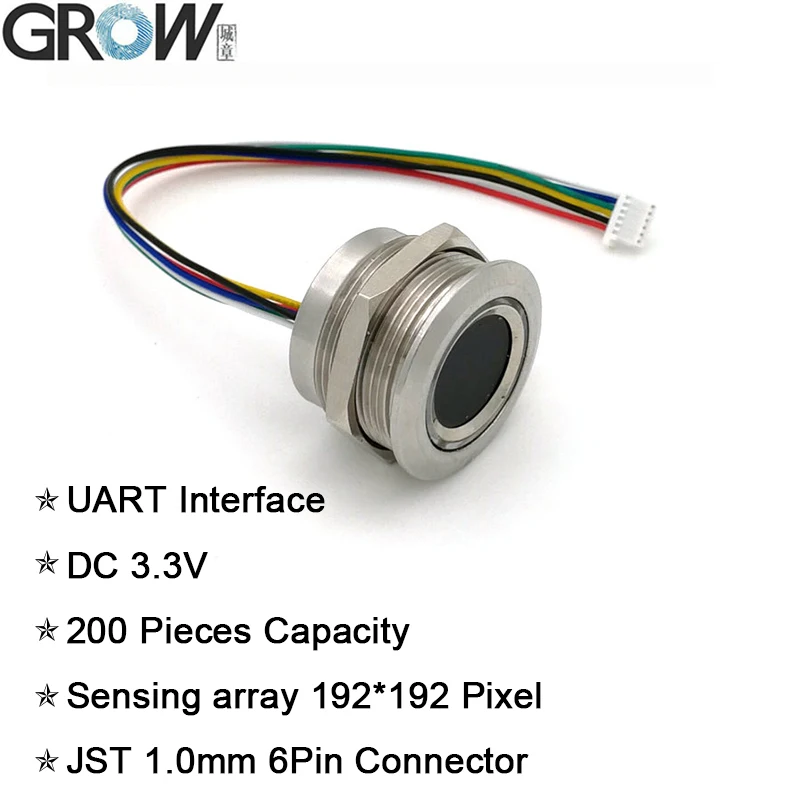

Спецификация:
Спецификация
Модель
R503
Тип
Емкостный модуль отпечатков пальцев
Интерфейс
UART(TTL)
Разрешение
508 DPI
Напряжение
DC 3,3 V
Емкость отпечатка пальца
200
Зондирующий массив
192*192 пикселей
Рабочий ток
20 мА
Ток в режиме ожидания
Типичные сенсорный дежурное напряжение: 3,3 V, средний ток: 2uA

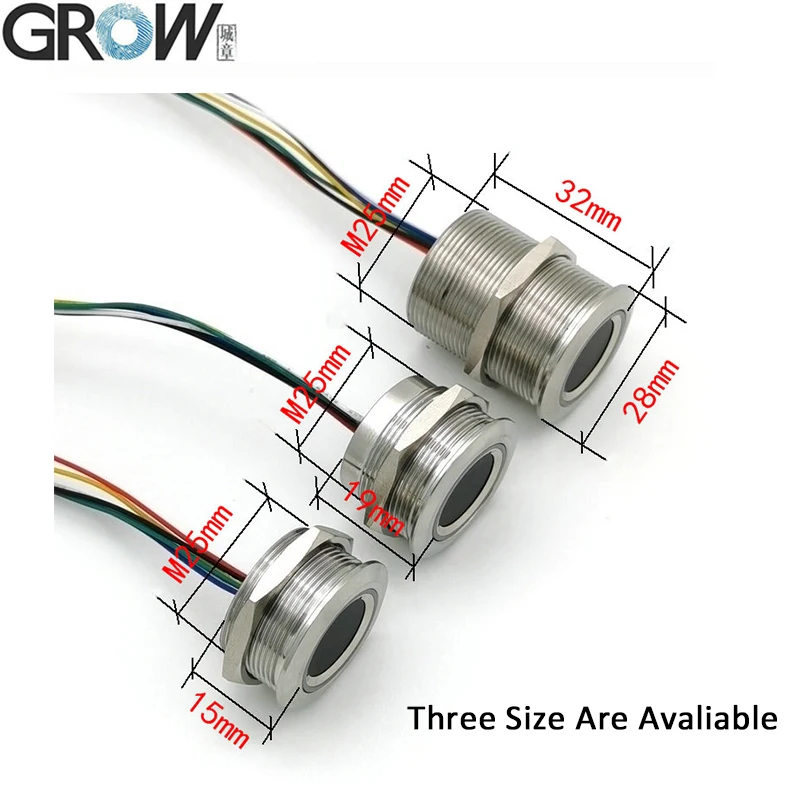

Внешний размер модуля отпечатков пальцев
Диаметр 28 (мм)
Внутренний размер модуля отпечатков пальцев
Диаметр 23,5 (мм)
Высота модуля отпечатков пальцев
19 (мм)
Эффективная область сбора
Диаметр 15,5 (мм)
Функция Касания Пальцев
Да
Светодиодный цвет
RGB
Светодиодный контроль
Да

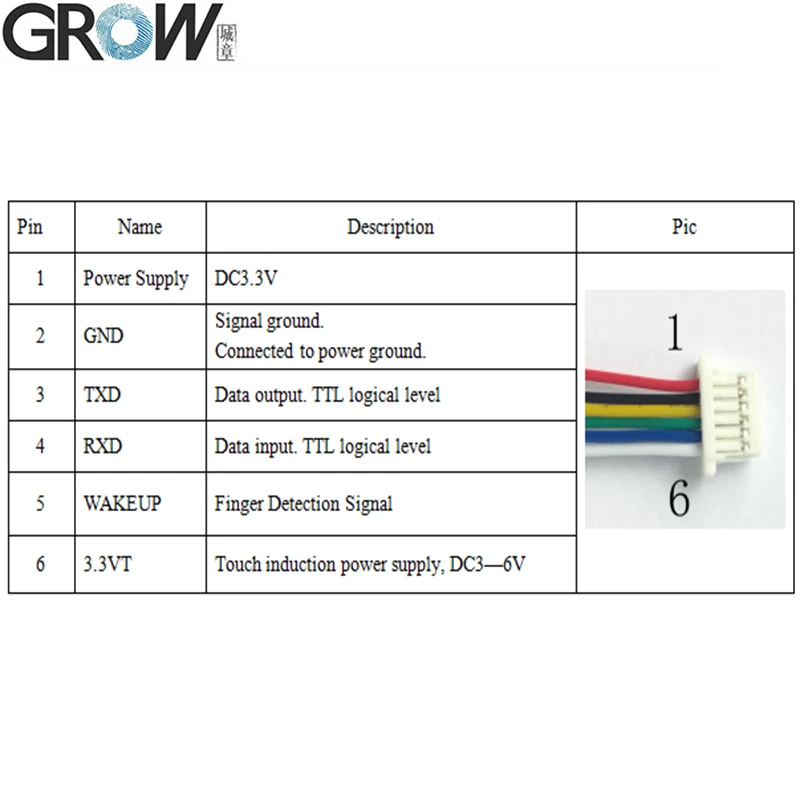

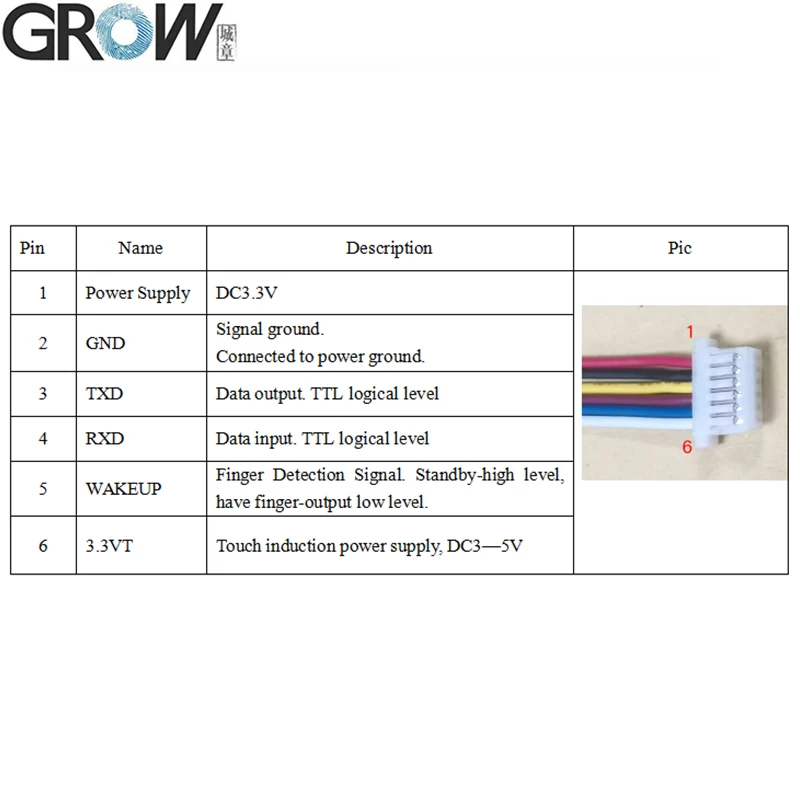

Соединитель
MX 1,0 мм 6Pin
Скорость сканирования
<0,2 во-вторых
Скорость проверки
<0,3 во-вторых
Метод соответствия
1:1; 1:N
FRR
≤ 1%
Дальний
≤ 0.001%
Рабочая среда
-20C --- 60C
Рабочая влажность
10-85%
Антистатическая Емкость
15 кВ
Интенсивность абразивного сопротивления
1 миллион раз
Скорость передачи данных (UART):
(9600 × N) bps, где N = 1 ~ 12 (по умолчанию N = 6, ie 57600bps)
R503 обновление до водонепроницаемой версии, Уровень водонепроницаемости: IP65
Когда температура использования сильно колеблется, это может повлиять на клей, что влияет на водонепроницаемый эффект.

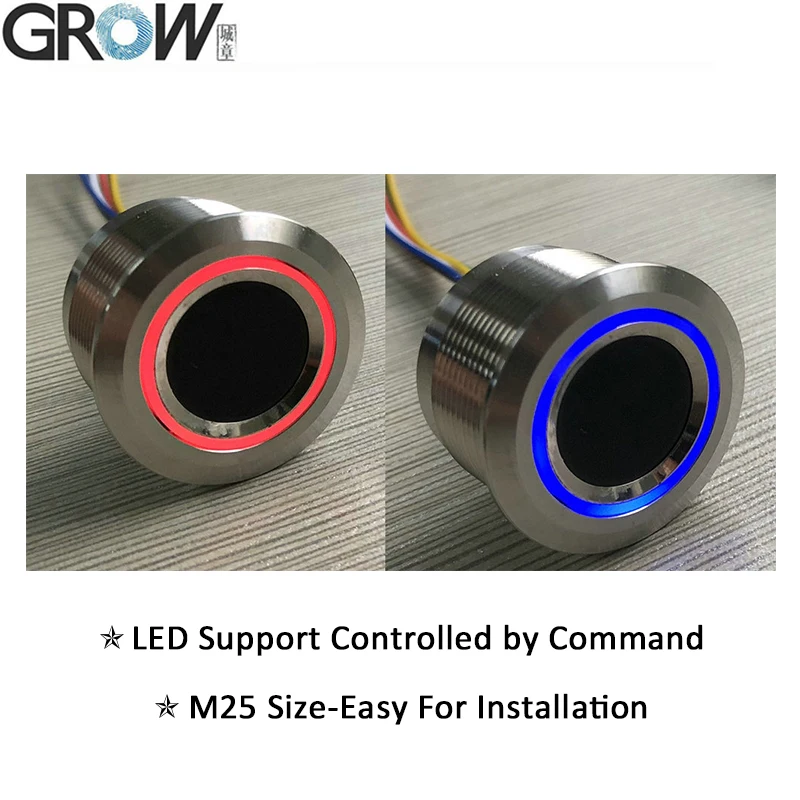

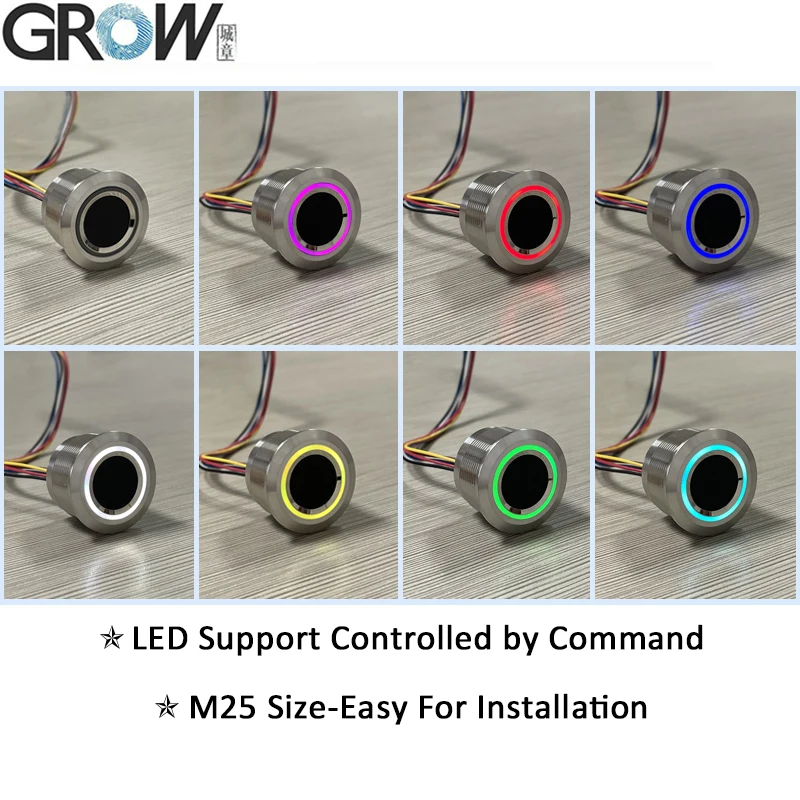

R503 уже обновлен до RGB цвета и имеет 7 цветов, которые могут управляться по команде и обеспечивает резьбу диаметром 25 мм для Вашей легкой установки.
Вы можете загрузить руководство пользователя R503 на следующем веб-сайте:
Https://www.dropbox.com/sh/orprmb3bgb6lqb6/AACpiIXOF91R7-RQ9OkD4JXha?dl=0
R503 Тестирование программы отображение видео на Youtube:Https://youtu.be/HVj1iW5WNAc
Если вам нужны файлы SDK, пожалуйста, свяжитесь с нами.

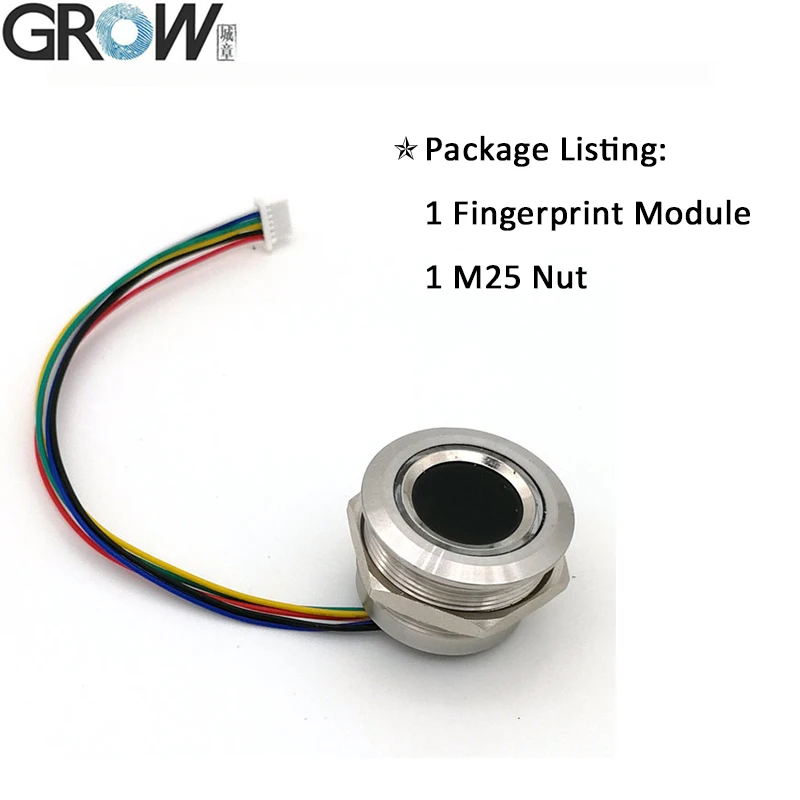

Для списка отгрузки, пожалуйста, посмотрите следующее фото:

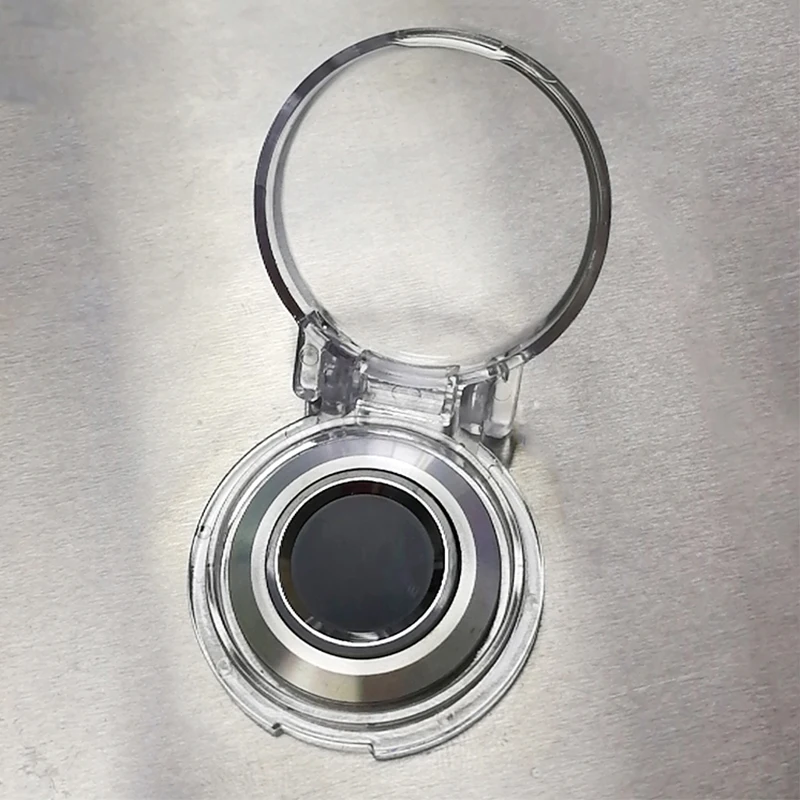

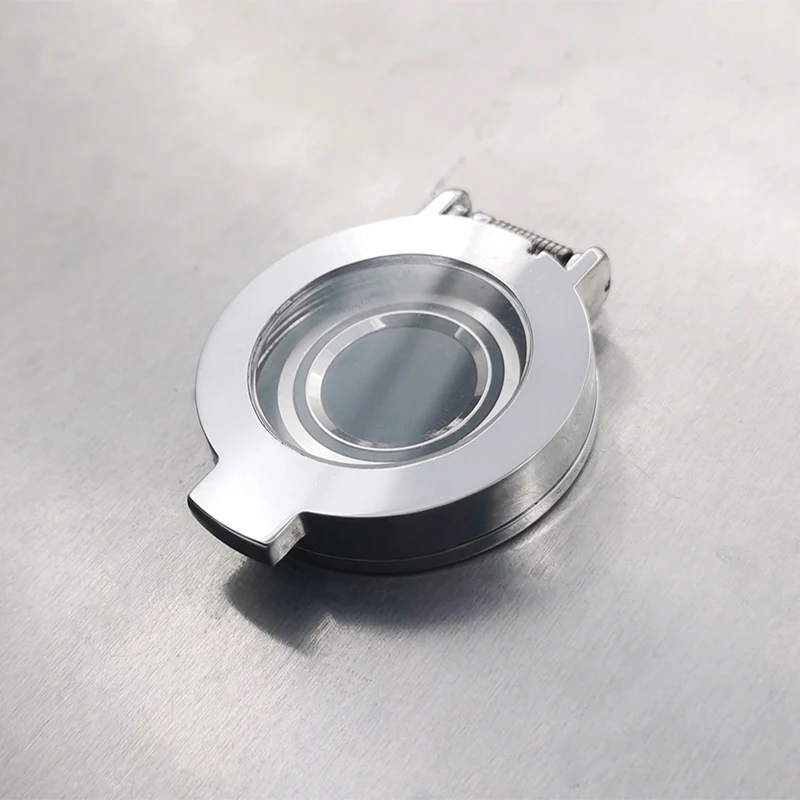

Если вам нужен пластиковый корпус, пожалуйста, проверьте эту ссылку:
Https://www.aliexpress.com/item/4000261660043.html?spm=2114.12010612.8148356.13.b45c402dWY3qOG

Если вам нужен корпус из цинкового сплава, пожалуйста, проверьте эту ссылку:
Https://www.aliexpress.com/item/1005002511480006.html?spm=5261.ProductManageOnline.0.0.35374edfznio8U

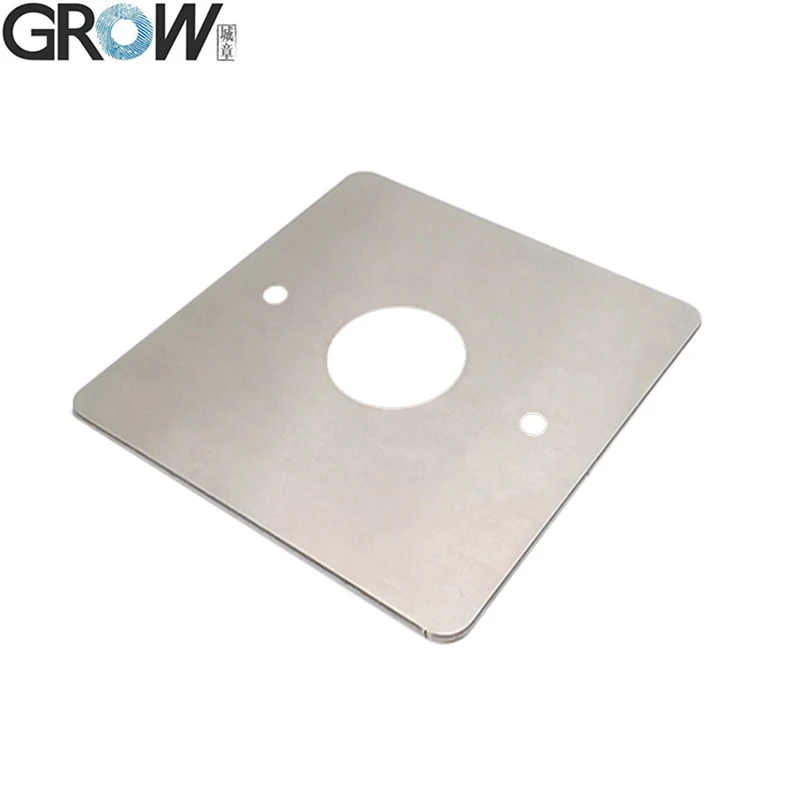

Если вам нужна железная пластина из нержавеющей стали, пожалуйста, проверьте эту ссылку:
Https://www.aliexpress.com/item/1005002623665375.html?spm=a2g0o.store_pc_groupList.8148356.31.2b24402dop2uxT

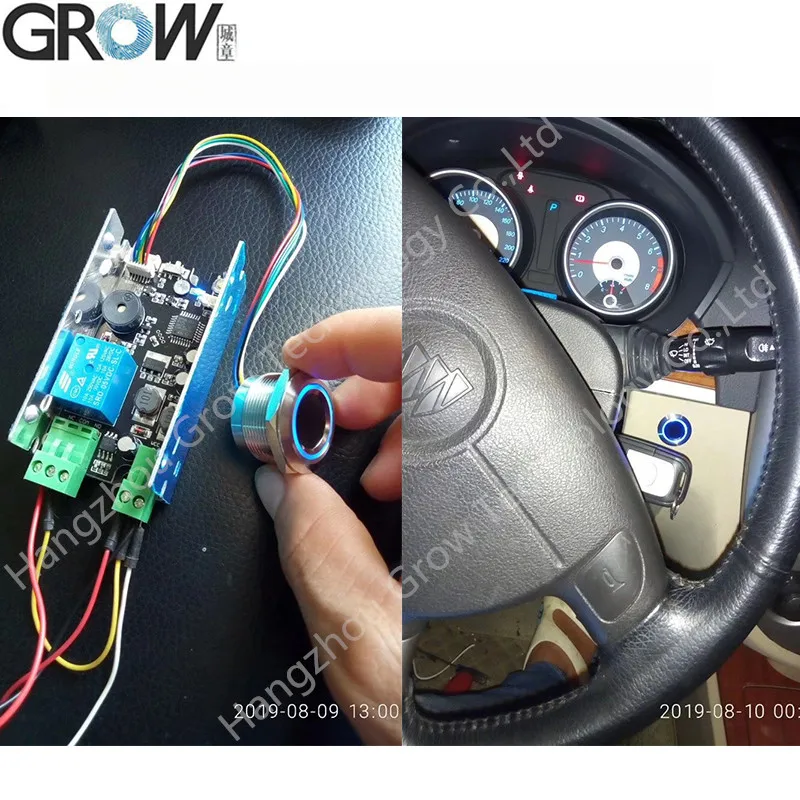

Покупатель показывает:
Для мотоцикла: R503

Для автомобиля :( K215-V1.3 + R503)

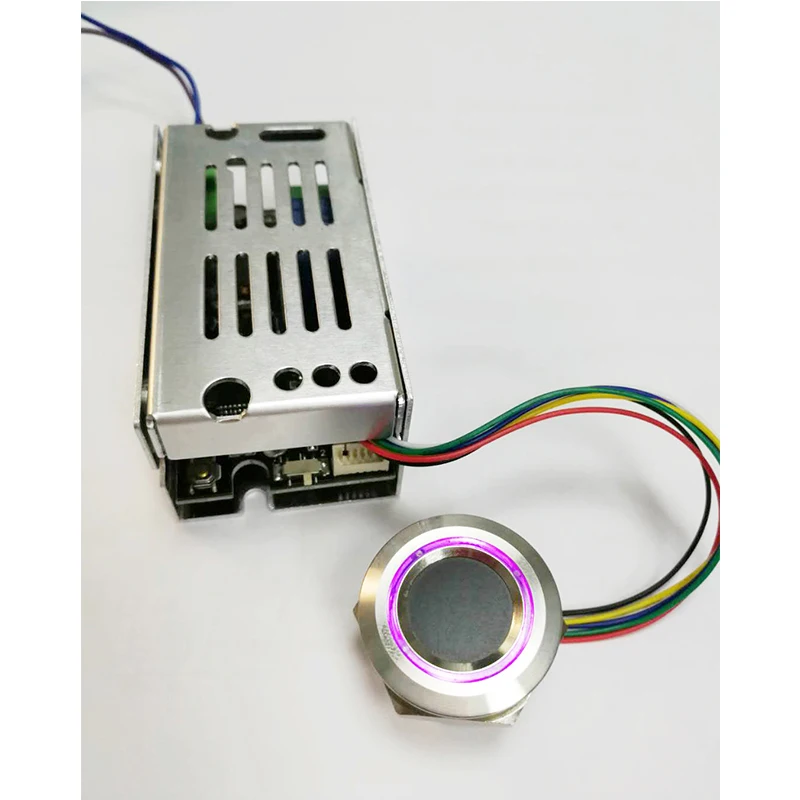

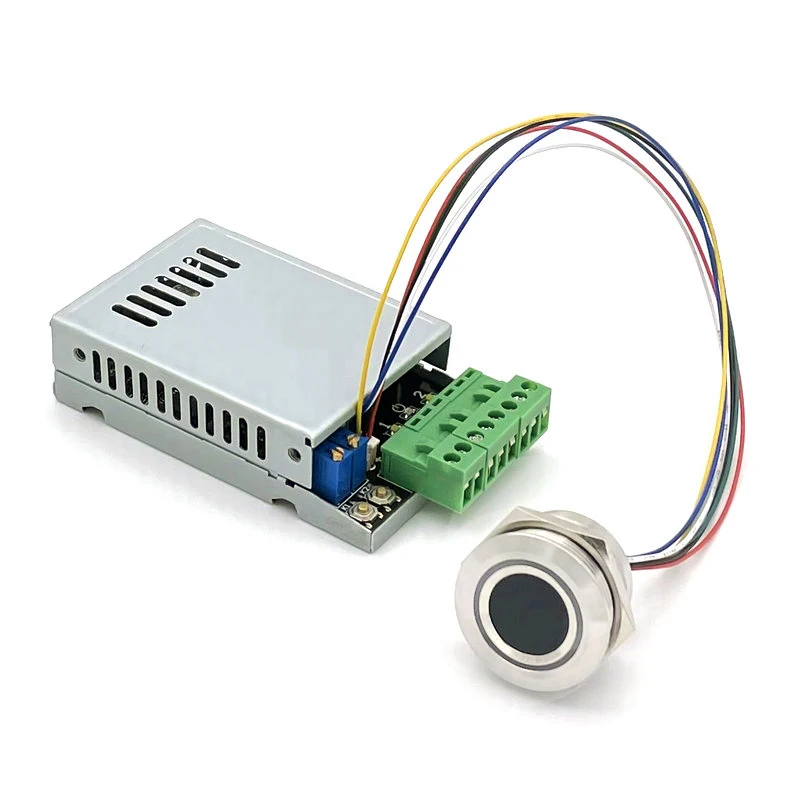

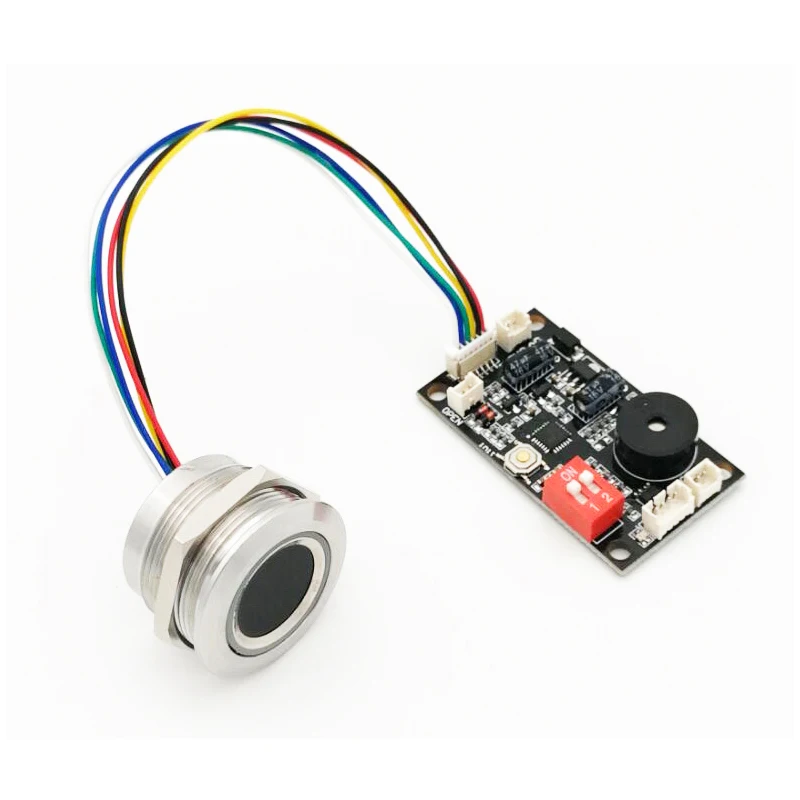

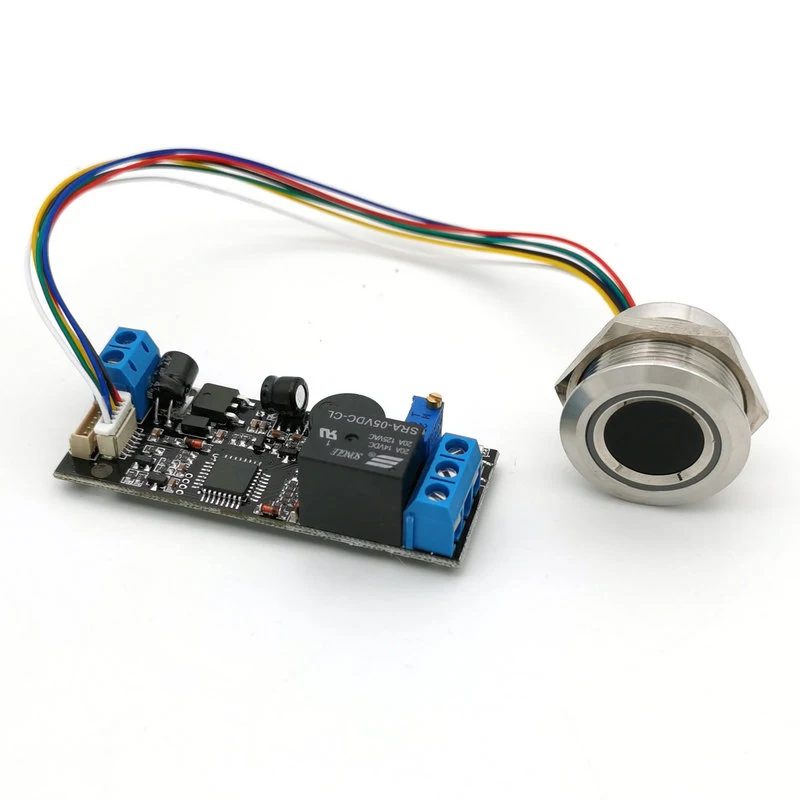

Если вам нужна плата контроля отпечатков пальцев, R503 можно использовать вместе с K200-3.3 контрольной доской отпечатков пальцев.
Https://www.aliexpress.com/item/33050488088.html?storeId=827649&spm=2114.12010612.8148356.31.74a62f03sNhgjp

Если вам нужна плата контроля отпечатков пальцев, R503 можно использовать вместе с K202 контрольной доской отпечатков пальцев.
Https://www.aliexpress.com/item/4000542797509.html?spm=a2g0o.store_pc_groupList.8148356.3.75423a29BM1zof

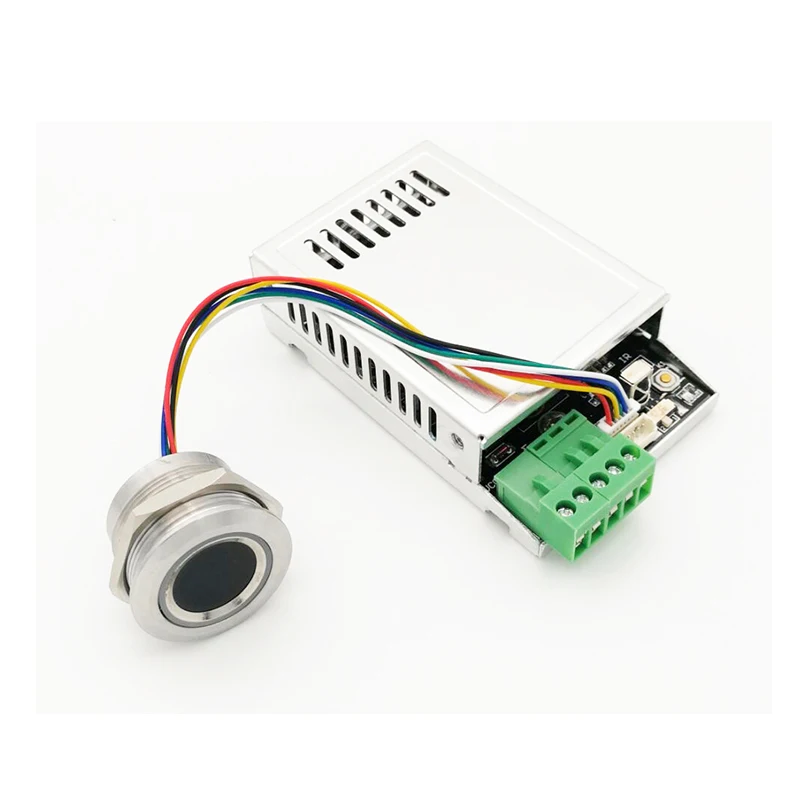

Если вам нужна плата контроля отпечатков пальцев, R503 можно использовать вместе с K215-V1.3 контрольной доской отпечатков пальцев.
Https://www.aliexpress.com/item/33059402927.html?storeId=827649&spm=2114.12010608.0.0.af311285dYEDzP
Если вам нужна плата контроля отпечатков пальцев, R503 можно использовать вместе с K216 контрольной доской отпечатков пальцев.
Https://www.aliexpress.com/item/33053190113.html?storeId=827649&spm=2114.12010612.8148356.29.74a62f03yyTr7M

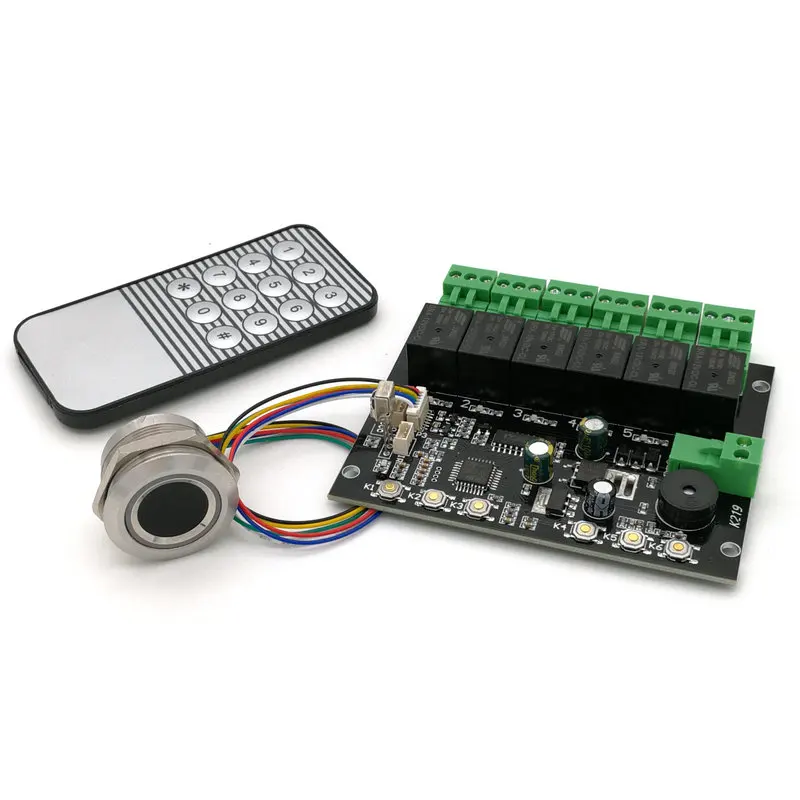

Если вам нужна плата контроля отпечатков пальцев, R503 можно использовать вместе с K219-A контрольной доской отпечатков пальцев.
Https://www.aliexpress.com/item/4000954404921.html?spm=a2g0o.store_pc_groupList.8148356.1.7f5c7729mrj3Ul

Если вам нужна плата контроля отпечатков пальцев, R503 можно использовать вместе с K220 контрольной доской отпечатков пальцев.
Https://www.aliexpress.com/item/1005002376934732.html?spm=2114.12010611.8148356.1.5e96a23aq62H9m

Если вам нужна плата контроля отпечатков пальцев, R503 можно использовать вместе с K236-A контрольной доской отпечатков пальцев.
Https://www.aliexpress.com/item/1005002687991531.html?spm=a2g0o.store_pc_groupList.8148356.3.56b72f46KrzX9S
