DC10-24V, 2 реле, Output-0.5s-60s реле или более 60 с-режим самоблокировки, функция Admin/User
· Источник питания: DC10V--24V
· Ток в режиме ожидания: <10 мА
· Выход: реле (макс. Ток: 10A)
• Емкость отпечатка пальца: 200 шт.
· Реле времени: 0,5 s-а-ля 60ые или более 60s-в нормально открытый режим-нажмите палец-релейный открытый, нажатие снова-реле закрыто

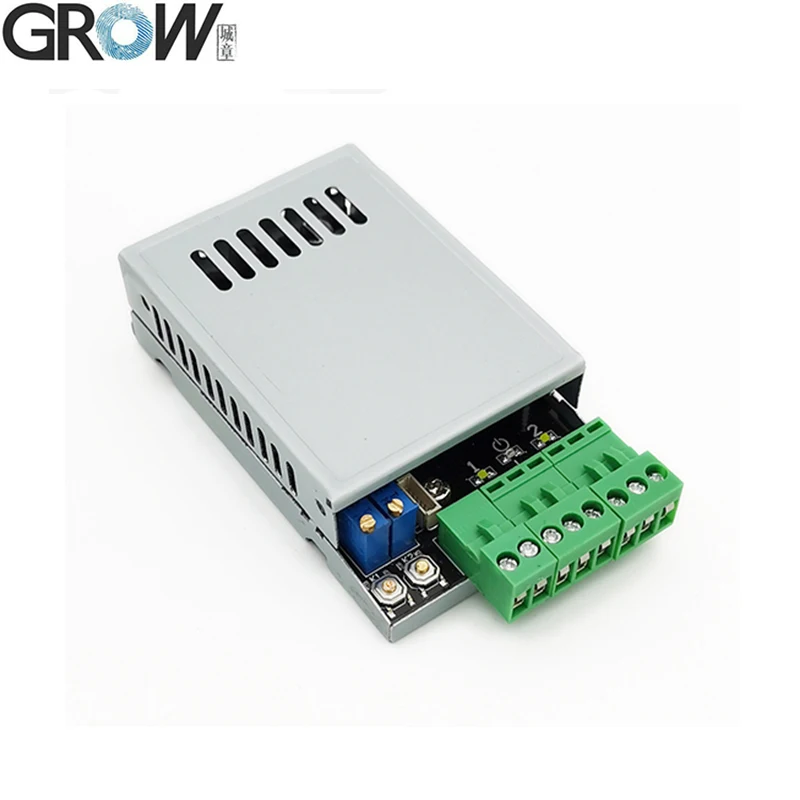

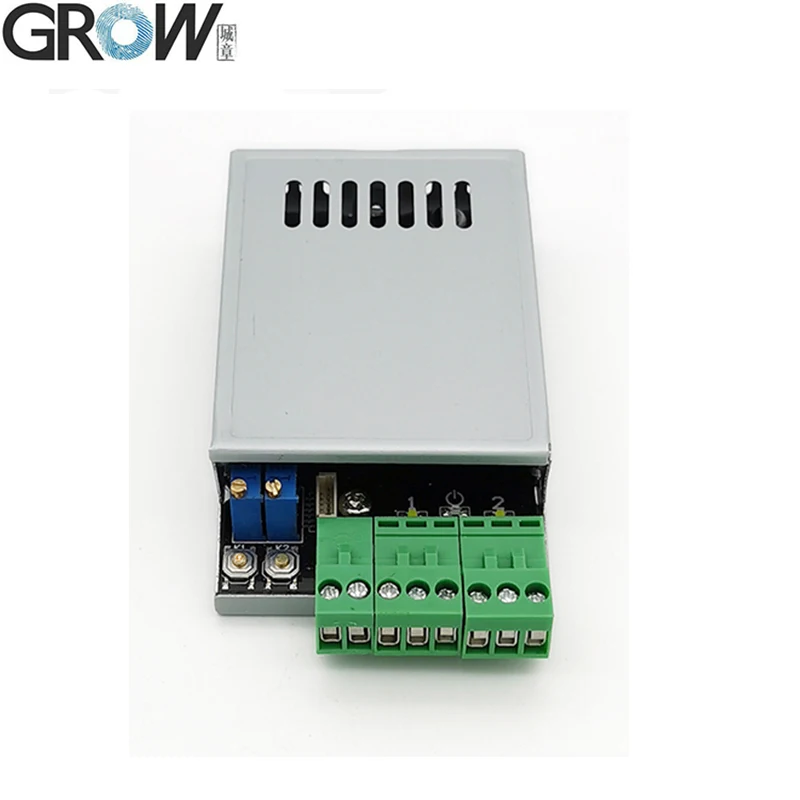

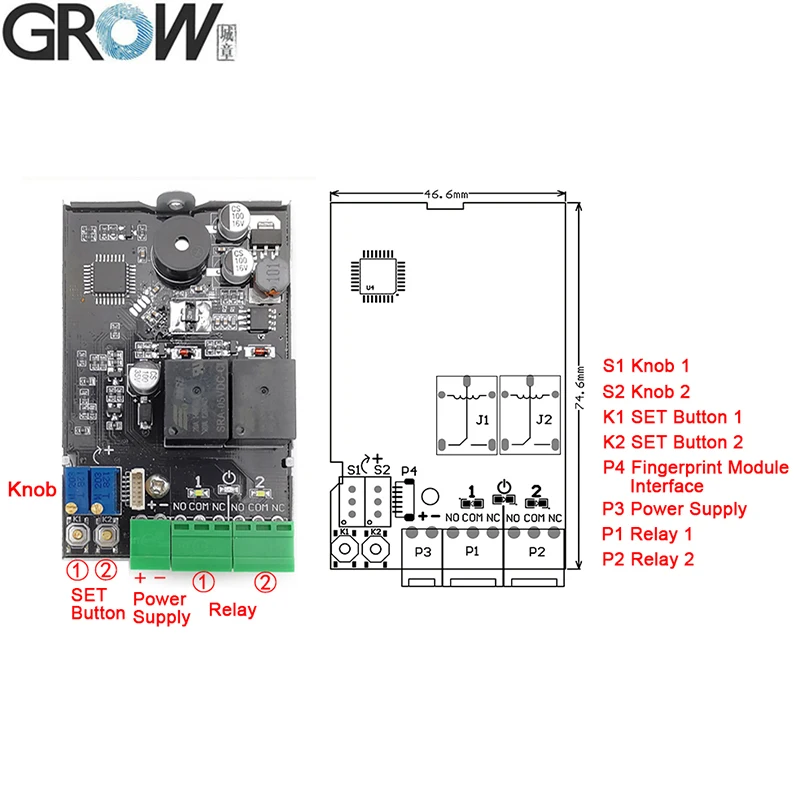

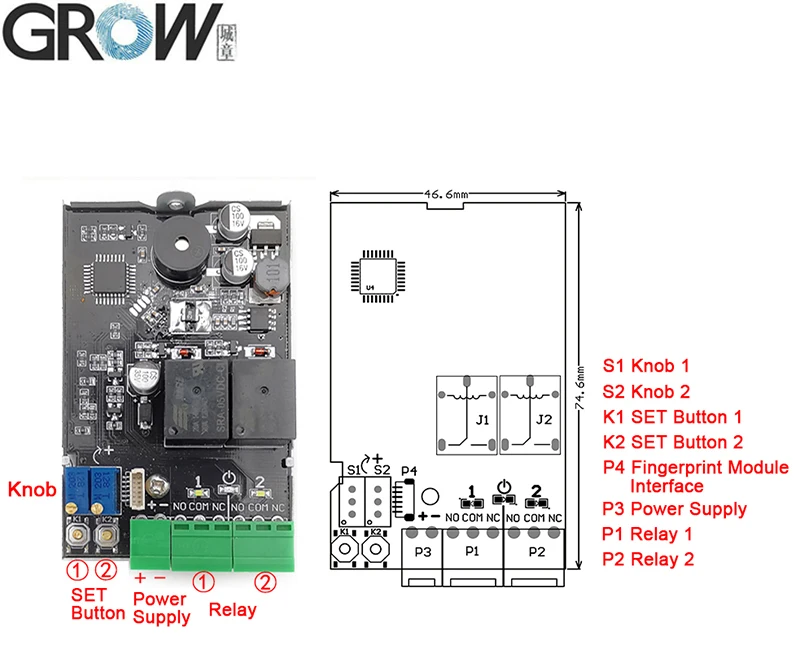

Схема монтажной платы K220
1. Кнопка установки (K1-K2)
1,1 регистратор отпечатков пальцев:Пресс кнопку SET в ближайшее время, системы администратора регистр статуса и синий светодиодный индикатор светильник быстро мигать, положить один и тот же палец с несколько раз в сбора отпечатков пальцев районе до тех пор, пока слушания музыки отпечатка пальца регистр успешным. Отпечаток пальца может быть зарегистрирован непрерывно. Если нет необходимости добавлять отпечатки пальцев, подождите несколько секунд, чтобы выйти.
1,2 удаление отпечатков пальцев:
1.2.1 удалите Одно реле отпечатков пальцев:Нажмите и удерживайте кнопку соответствующий набор Кнопка, синий индикатор светильник быстро мигать, услышать длинные «Ди» звуковой сигнал, ослабьте палец, индикатор реле светильник и наслаждайтесь музыкой, означает, что это местоположение admin и отпечатки пальцев пользователя удалены;
1.2.2 удалить все отпечатки пальцев в положении реле (по умолчанию от производителя):Нажмите любую кнопку набора, чтобы дважды услышать длинный звуковой сигнал «Di», ослабьте палец, включите весь светильник индикатора, это означает, что операция по инициализации прошла успешно, по умолчанию возвращается к заводу.
2. Зарегистрируйте отпечатки пальцев пользователя:Пресс администратора отпечатка пальца примерно 10 секунд до тех пор, пока не услышите музыку и синий светодиодный индикатор светильник быстро мигать, означает, что вы можете добавить пользователя отпечатков пальцев. Поместите один и тот же палец пользователя несколько раз в области сбора отпечатков пальцев, пока прослушивание музыки не означает, что регистрация отпечатков пальцев прошла успешно. Отпечаток пальца может быть зарегистрирован непрерывно. Если нет необходимости добавлять отпечатки пальцев, подождите несколько секунд, чтобы выйти. (Примечание: место хранения отпечатка пальца пользователя зависит от местоположения отпечатка пальца, предоставленного управляющим; Если отпечаток пальца пользователя хранится в No.1 и No.2 одновременно, по умолчанию отпечаток пальца пользователя будет сохранен в No.1.)
3. Удалите отпечатки пальцев пользователя:Нажмите на сканер отпечатков пальцев через 20 секунд, пока не услышите «Di-» и музыку, это означает, что отпечатки пальцев пользователя в этом месте удалены. (Примечание: Удаленное местоположение отпечатка пальца пользователя зависит от места хранения отпечатка пальца, предоставленного пользователем. Если отпечаток пальца у administrator хранится в No.1 и No.2 одновременно, по умолчанию будут удалены отпечатки пальцев пользователя в No.1.)
4. Установить время реле:Поворот S1 или S2, чтобы установить время закрытия реле от 0,5 до 60 секунд. Когда более 60 секунд, он будет в нормально открытом нормально закрытом состоянии, реле работает, когда отпечаток пальца прошел, а затем реле выпущено, когда отпечаток пальца прошел снова, реле работает и выпущено циркулярно. Реле является выходным контактом, сигналом переключения, не выходным напряжением.
5. Использование:Нажмите на палец, реле закрывается после того, как отпечаток пальца проходит, и время закрытия определяется S1 или S2.
Примечание:
1. Все Световые индикаторы выключены в режиме ожидания, и огни находятся в рабочем состоянии;
2. Если вы хотите закрыть светильник индикатора модуля, когда он находится в обычном открытом режиме, нажмите любую кнопку набора, чтобы три раза услышать длинный звуковой сигнал «Di». Повторите это действие, чтобы открыть.
K220 можно использовать вместе с R502,R502-A,R502-AW,R502-F,R503 модуль отпечатков пальцев
Модель
R503
Тип
Емкостный модуль отпечатков пальцев
Интерфейс
UART(TTL)
Разрешение
508 DPI
Напряжение
DC 3,3 V
Емкость отпечатка пальца
200
Зондирующий массив
192*192 пикселей
Рабочий ток
20 мА
Ток в режиме ожидания
Типичные сенсорный дежурное напряжение: 3,3 V, средний ток: 2uA

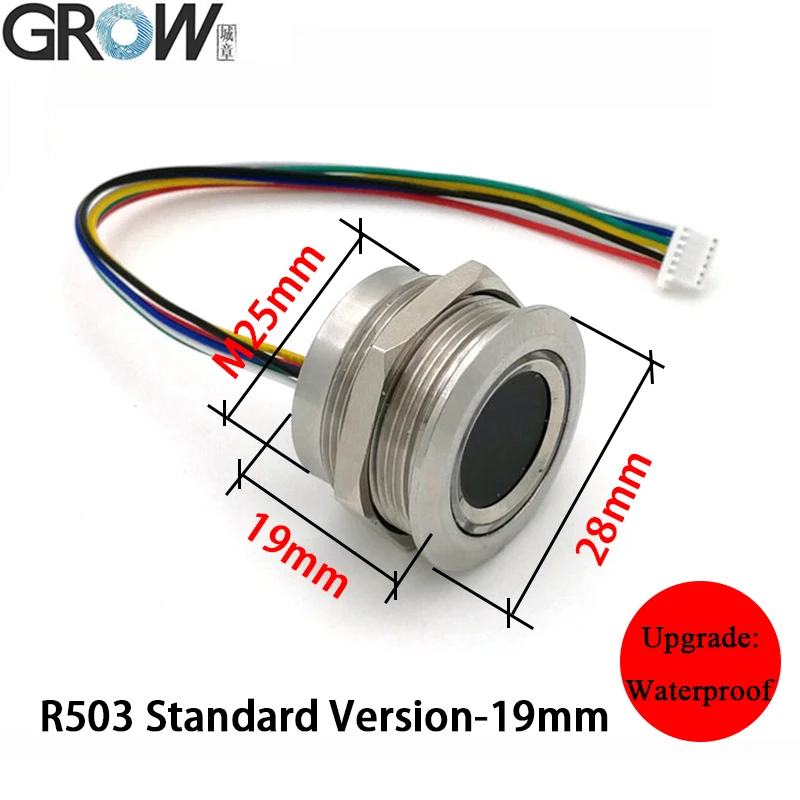

Внешний размер модуля отпечатков пальцев
Диаметр 28 (мм)
Внутренний размер модуля отпечатков пальцев
Диаметр 23,5 (мм)
Высота модуля отпечатков пальцев
19 (мм)
Эффективная область сбора
Диаметр 15,5 (мм)

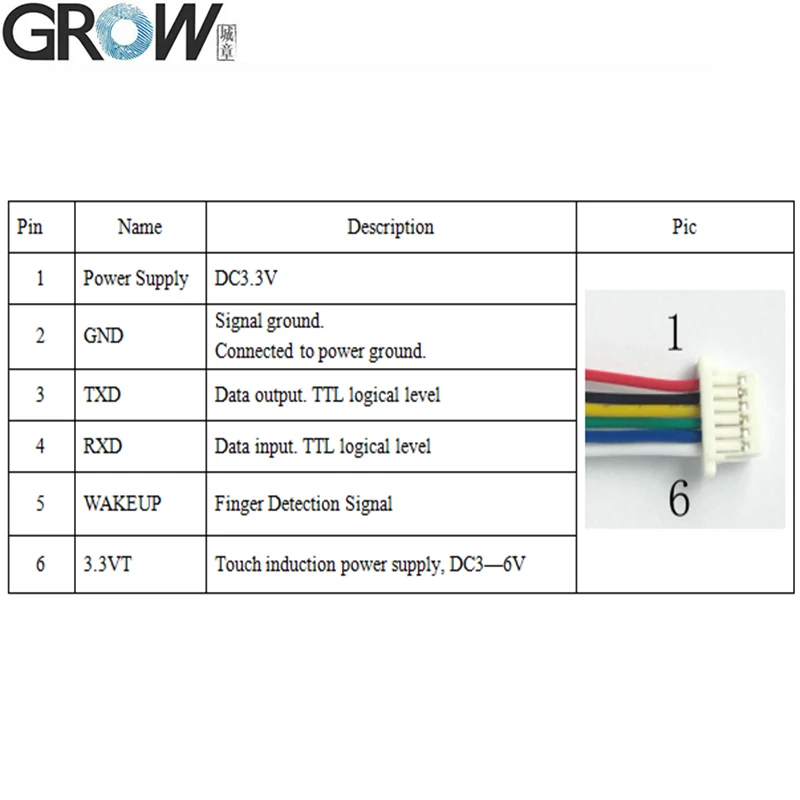

Соединитель
MX1.0-6pin

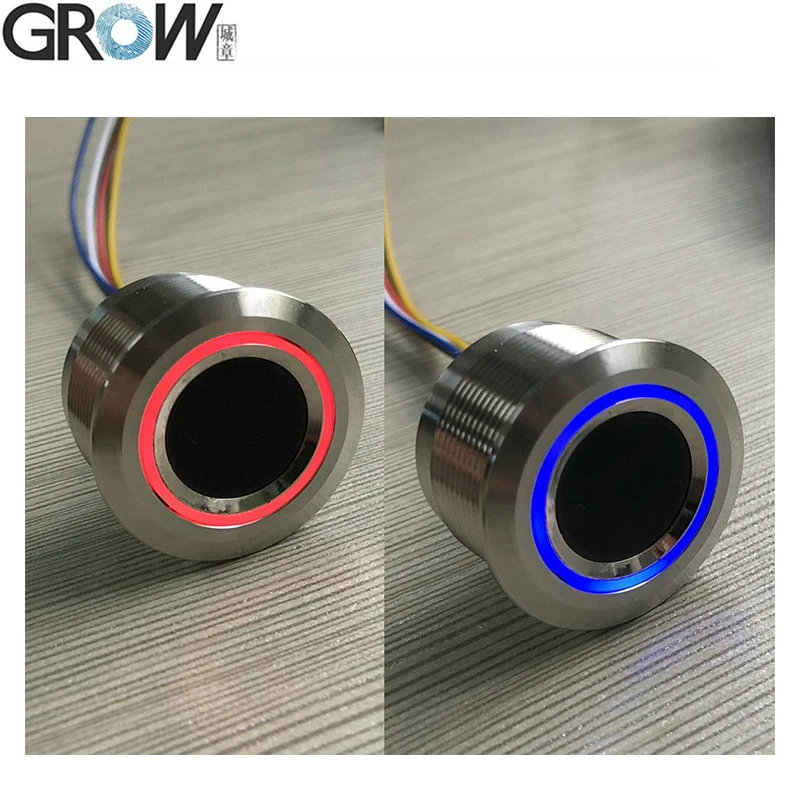

Светодиодный контроль
Да
Светодиодный цвет
Синий и красный
Скорость сканирования
<0,2 во-вторых
Скорость проверки
<0,3 во-вторых
Метод соответствия
1:1; 1:N
FRR
≤ 1%
Дальний
≤ 0.001%
Рабочая среда
-20C --- 60C
Рабочая влажность
10-85%
Антистатическая Емкость
15 кВ
Интенсивность абразивного сопротивления
1 миллион раз
Скорость передачи данных (UART):
(9600 × N) bps, где N = 1 ~ 12 (по умолчанию N = 6, ie 57600bps)
R503 обновление до водонепроницаемой версии, Уровень водонепроницаемости: IP65
Когда температура использования сильно колеблется, это может повлиять на клей, что влияет на водонепроницаемый эффект.
· Предоставление бесплатных справочных SDK файлов для Arduino, Android,.Net,Windows и так далее.· Руководство пользователя
Вы можете скачать руководство пользователя R503 по этой ссылке на сайте:
Https://www.dropbox.com/sh/epucei8lmoz7xpp/AAAmon04b1DiSOeh1q4nAhzAa?dl=0
Вы можете загрузить руководство пользователя K220 по этой ссылке на веб-сайте:
Https://www.dropbox.com/sh/9itshhkx0r9mdyt/AABPH-Dhleve3A1Mn5ZA34pCa?dl=0
K220 видео на Youtube:Https://youtu.be/YQXeH9AGbco
Если вам нужны файлы SDK, пожалуйста, свяжитесь с нами.

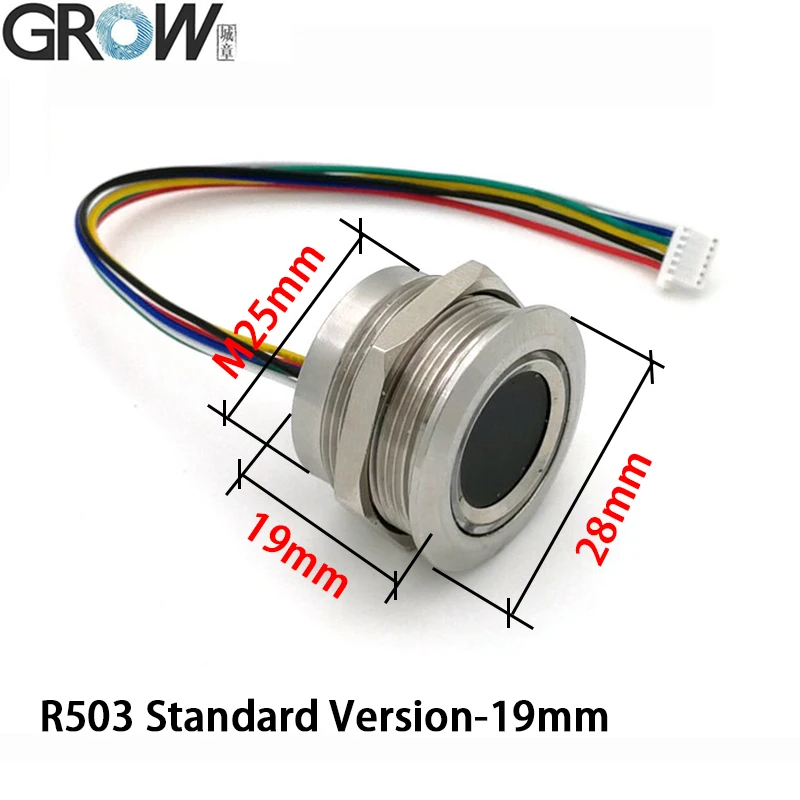

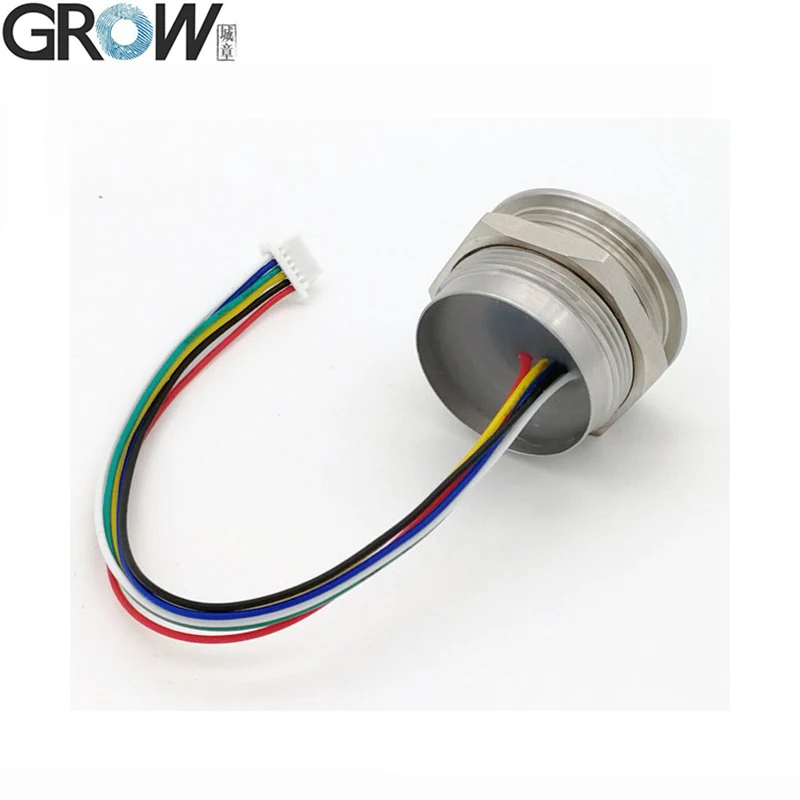

R503 модуль отпечатков пальцев

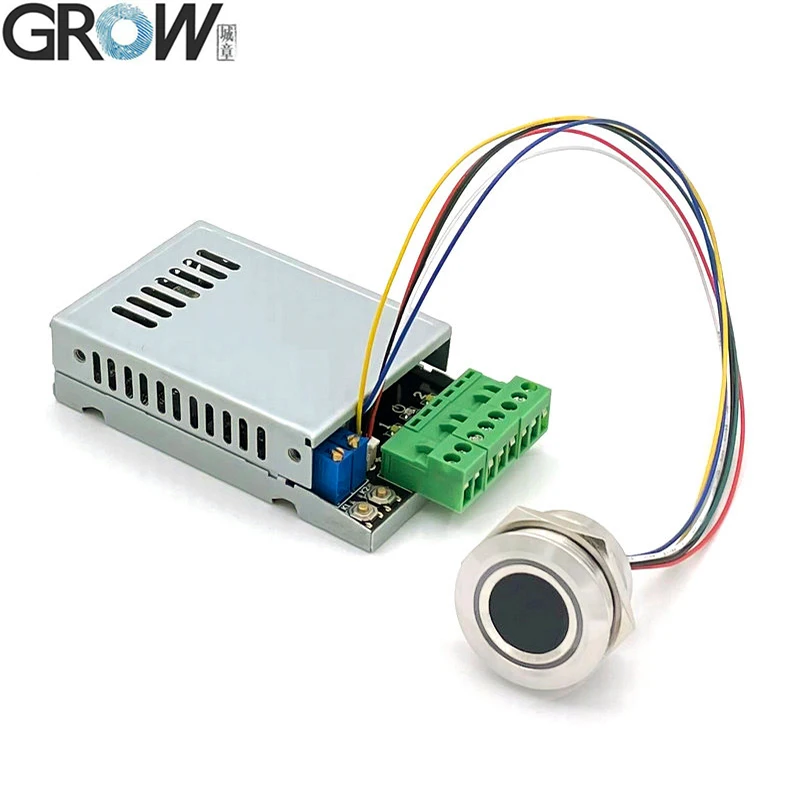

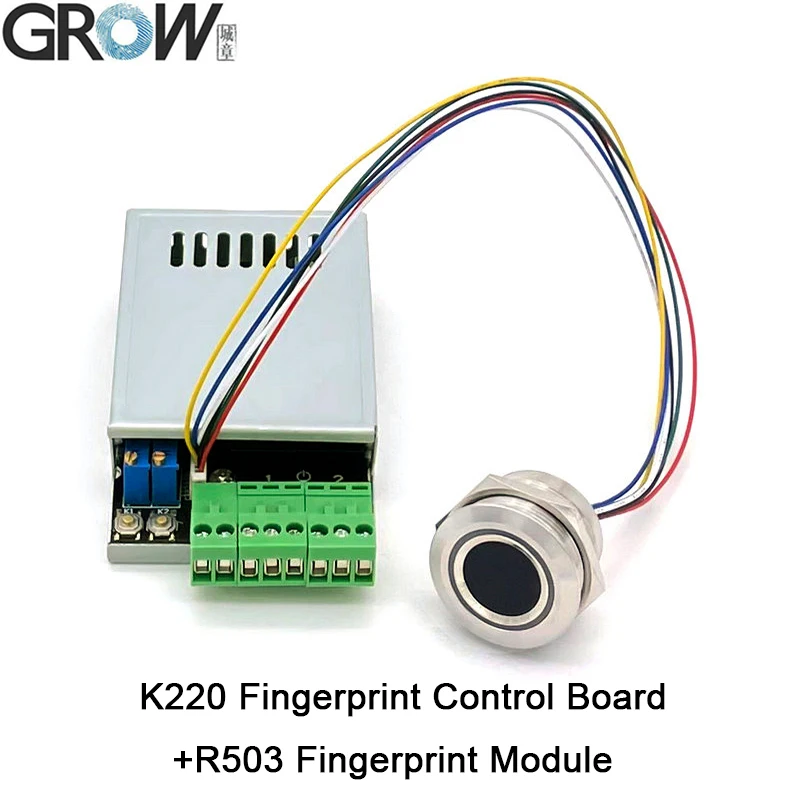

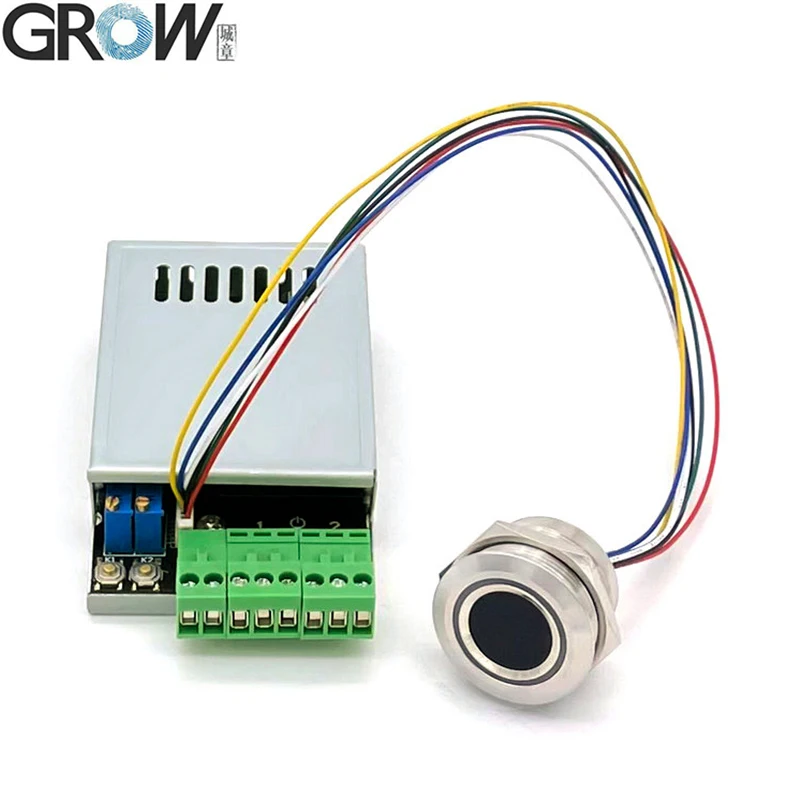

K220 плата управления отпечатком пальца + R503 модуль отпечатка пальца + гайка
