Во-первых, введение инструмента

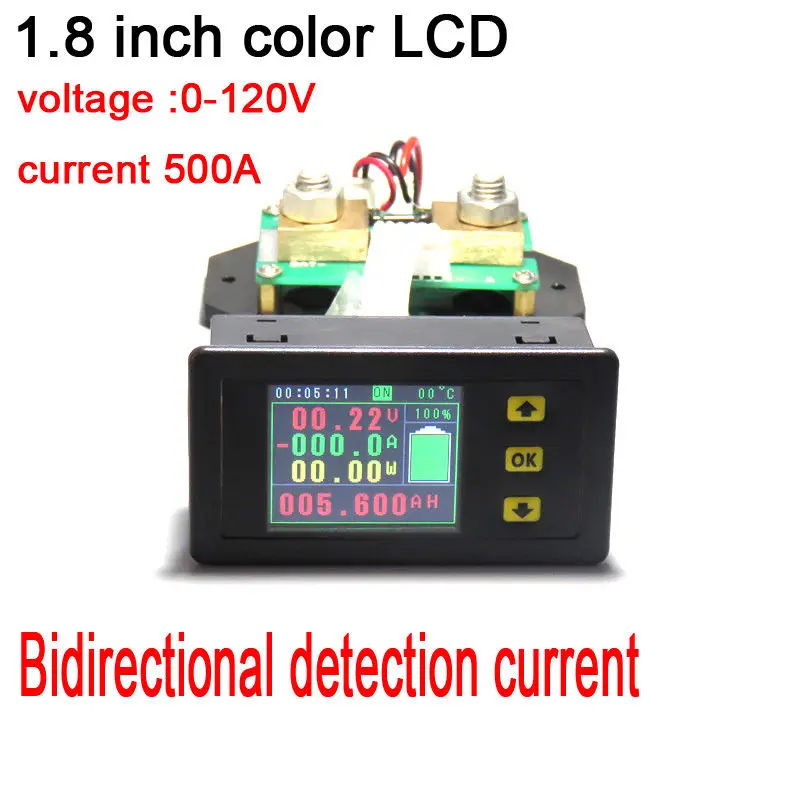

VA7510S является основным многофункциональным инструментом, может отображать напряжение, ток, мощность, мощность, энергию, температуру, время работы и другие физические параметры в реальном времени, перенапряжение, под напряжением, Защита от перегрузки по току и перегрева может быть обеспечена через резервные релейные интерфейсы. и метр использует 1,8-дюймовый цветной ЖК-дисплей в качестве дисплея, отображение данных более комплексное и четкое, легко наблюдать. этот счетчик идеально подходит для приложений, которые требуют мониторинга выходного напряжения и тока, а также зарядки и разрядки батарей.

Во-вторых, основные особенности

1, двунаправленное Обнаружение тока, для обнаружения заряда и разрядки пользователи могут легко обнаруживать двунаправленные свойства тока, нет необходимости менять направление соединения.

2. Функция памяти отключения питания, после выключения питания, количество AH и WH перед выключением питания может быть запоминается, удобно для наблюдения и измерения.

3, функция очистки данных времени и AH, не влияет на следующее измерение.

4, процент Ач может быть установлен без влияния на измерение прямого разряда.

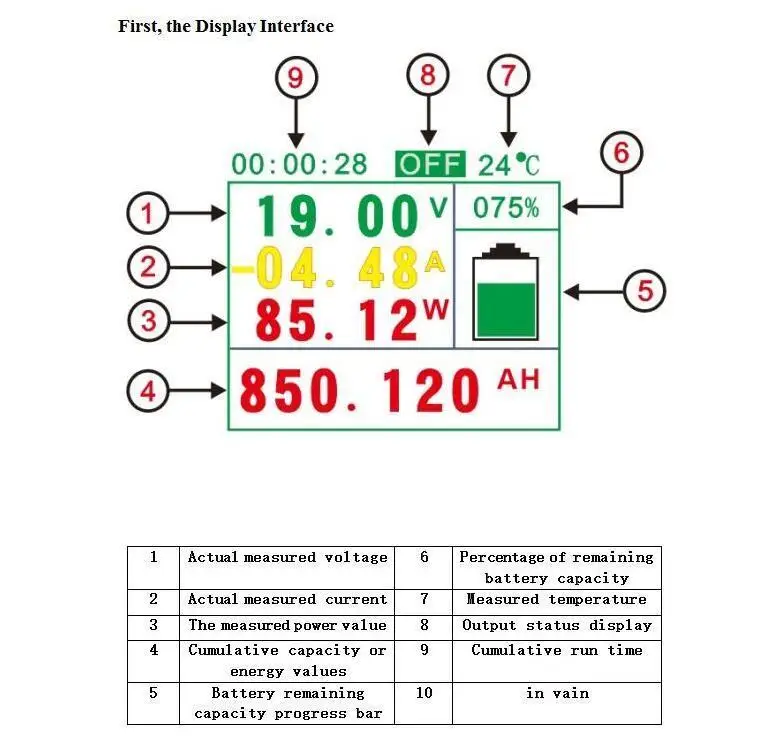

5, напряжение, ток, AH, WH, время, мощность, одновременно отображается, полный и четкий информационный дисплей.

6, с функцией выходного отключения, гибким включением или выключением выхода.

7, с перенапряжением, перегрузкой по току, перегревом и другими расширенными функциями защиты.

8, он может быть откалиброван онлайн, что позволяет клиентам быстро исправить ошибку.

9. Жидкокристаллический дисплей может быть закрыт при необходимости, уменьшая энергопотребление. |

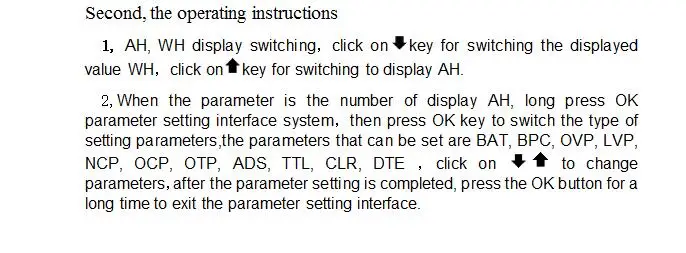

Во-вторых, инструкции по эксплуатации

1, AH, WH Переключение дисплея, нажмите onkey для переключения отображаемого значения WH, нажмите onkey для переключения для отображения AH.

2, когда параметр-это номер дисплея AH, нажмите кнопку ОК, чтобы установить интерфейс, а затем нажмите кнопку ОК, чтобы переключить Тип параметров настройки, параметры, которые могут быть установлены: летучая мышь, БПК, OVP, LVP, NCP, OCP, OTP, ADS, TTL, CLR, DTE, Нажмите, чтобы изменить параметры, после завершения настройки параметров нажмите кнопку OK в течение длительного времени, чтобы выйти из интерфейса настройки параметров.

В-третьих, введение функции

1, настройка значения емкости аккумулятора «летучая мышь», этот параметр предназначен для установки измеренной батареи общей емкости.

2, процент оставшейся емкости аккумулятора «БПЦ», может быть установлен в соответствии со значением оставшегося аккумулятора Ач.

3, «OVP» Установите значение защиты от перенапряжения, если значение OVP установлено, когда фактическое измеренное значение напряжения больше установленного значения, это вызовет перенапряжение, и отрежьте реле (нужно, чтобы клиенты владели).

4, «LVP» Установите значение защиты от перенапряжения, если вы установите значение LVP, когда фактическое измерение напряжения меньше установленного значения, это подскажет низкому напряжению, и отрежьте реле (нужно, чтобы клиенты владели).

5. "NCP" устанавливает значение защиты от перенапряжения. Если значение NCP установлено, когда фактическое значение зарядного тока меньше установленного значения, это вызовет перегрузки по току и отключит реле. (необходимо, чтобы клиенты владели).

6. ldquoOCPrdquo устанавливает значение защиты от перенапряжения. Если значение OCP установлено, когда фактическое значение разрядки меньше установленного значения, будет запрошено переток, и реле будет отключено. (необходимо, чтобы клиенты владели).

7. ldquoOTPrdquo устанавливает значение защиты от перегрева. Если значение OTP задано, когда фактическое значение измеренной температуры больше установленного значения, будет предложен Перегрев и реле будет отключено. (нужно, чтобы клиенты владели).

8, «ADS» Настройка кода адреса связи. В многомашинной связи многомашинная связь достигается путем установки кода адреса.

9, инструмент «TTL» активирует выходное состояние реле по умолчанию, обычно открытое или нормально закрытое.

10, "CLR" функция коррекции тока без нагрузки, Если фактический ток нагрузки равен нулю

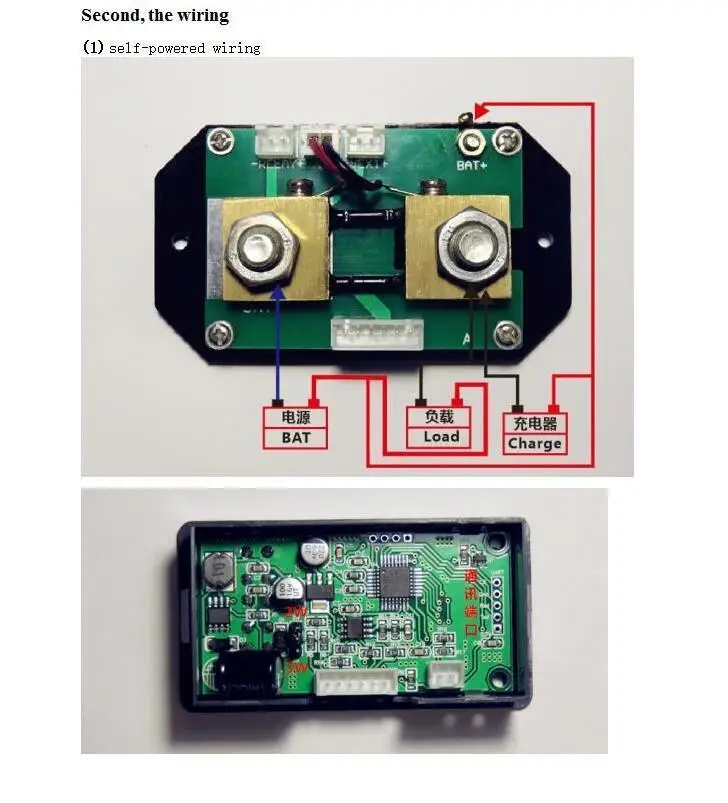

Объяснение: Если аккумулятор под испытанием (источник питания) работает в нормальном диапазоне рабочего напряжения (6-75 в), он может использовать свою собственную проводку питания. сначала Настройте перемычку интерфейса выбора источника питания на «2 Вт», затем подключите положительный терминал аккумулятора (источник питания) К порту измерения напряжения ldquoBat + rdquo и отрицательному терминалу батареи (источник питания) к шунту ldquoBAT-rdquo при проводке. положительные и отрицательные полюсы источника питания не должны быть подключены неправильно или перевернуты. подключите положительный полюс аккумулятора (источник питания) К положительному полюсу нагрузки. отрицательный полюс аккумулятора (источник питания) Подключается к отрицательному полюсу нагрузки через другой конец шунта; положительный полюс зарядного устройства подключен к положительному полюсу аккумулятора, а отрицательный полюс зарядного устройства подключен к батарее (Источник питания) через другой конец шунта.

(2) Внешняя электропроводка

Объяснение: если диапазон напряжения тестируемого аккумулятора (источника питания) во время нормальной работы не между (6-75 в), можно использовать внешний режим подключения источника питания, диапазон напряжения внешнего источника питания (6-75) в, сначала Отрегулируйте колпачок перемычки, который выбирает интерфейс источника питания на «3 Вт», затем подключите положительный терминал аккумулятора (источник питания) К порту измерения напряжения проводка ldquoBat + rdquewhen, Подключите отрицательный полюс батареи (источник питания) к шунтирующему ldquoBAT-rdquo, положительные и отрицательные полюсы источника питания не должны быть подключены неправильно или перевернуты. подключите положительный полюс аккумулятора (источник питания) к положительному полюсу нагрузки, отрицательному полюсу батареи (Источник питания) Подключается к отрицательному полюсу нагрузки через другой конец шунта; положительный электрод зарядного устройства подключается к положительному электроду батареи, отрицательный полюс зарядного устройства подключается к отрицательному полюсу фазы батареи (питания) через другой конец шунта.

(3) инструкции по проводке реле

Объяснение: Рабочее напряжение реле обеспечивается внешним источником питания, если реле настроено, должен быть предоставлен внешний источник питания с таким же рабочим напряжением, как и реле, и сделать состояние источника питания прибора настроенным на "3 W" Состояние. подключите порт управления реле к интерфейсу контроллера, затем подключите отрицательный полюс источника питания к положению шунта «летучая мышь» через нормально открытый или нормально закрытый порт реле, проводка в других частях остается неизменной.

Гарантия и послепродажное обслуживание

Спасибо за покупку электронных продуктов cyan. Чтобы максимально использовать характеристики вашего нового продукта, мы рекомендуем вам сделать следующие простые шаги:

1. Прочитайте руководство по безопасному и эффективному использованию.

2. Ознакомьтесь с условиями гарантии.

Условия Гарантии:

Гарантийный срок составляет один год с даты отгрузки. в течение гарантийного срока компания выбирает ремонт или замену неисправного инструмента в зависимости от ситуации. для ремонта, пожалуйста, отправьте этот продукт нашей компании.

Следующие условия не покрываются гарантией:

Повреждения, вызванные неправильной эксплуатацией или обслуживанием пользователя; использование программного обеспечения или интерфейса, предоставленного пользователем; без разрешения послепродажного сервисного центра, повреждения, вызванные разборкой или ремонтом, без разрешения.
