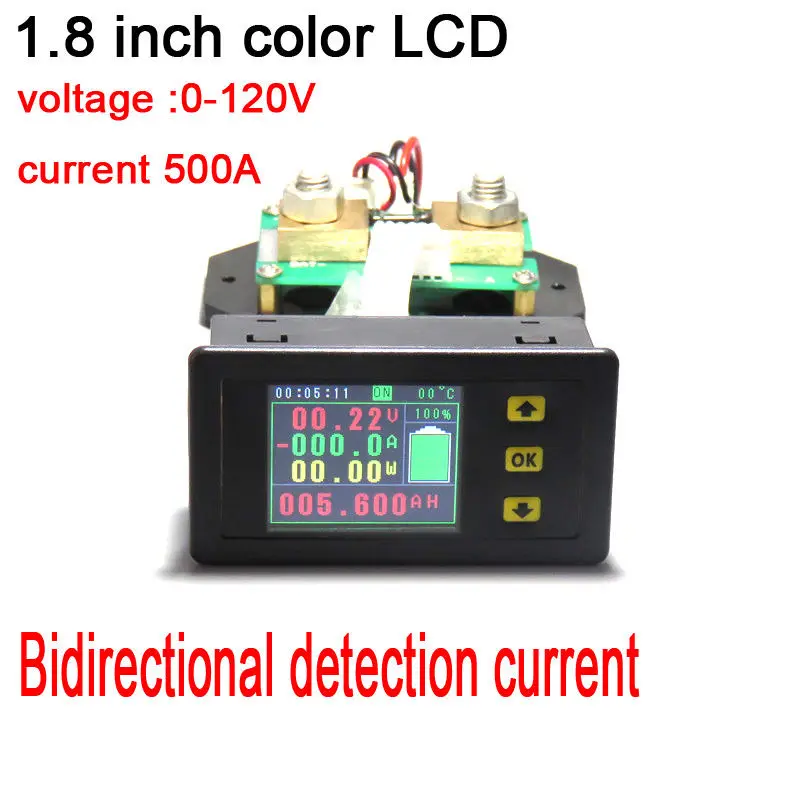

0- 500A DC Цифровой ЖК-Вольтметр Амперметр температура кулона емкость мощность двунаправленный измеритель тока напряжения батареи + шунт

Уррентметр

Во-первых, введение инструмента

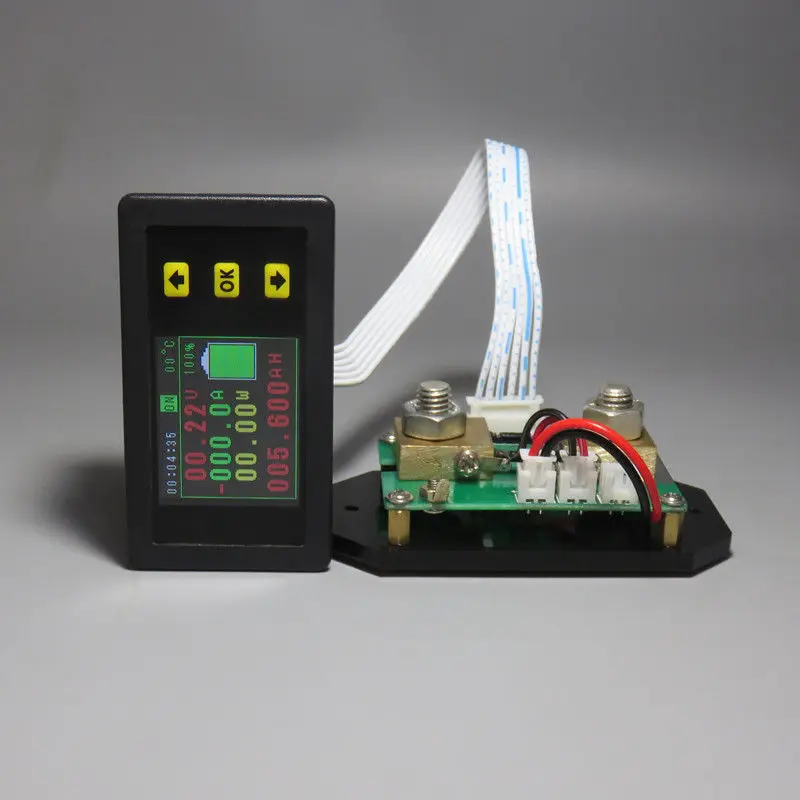

VA7510S-это базовый многофункциональный прибор, который может отображать напряжение, ток, мощность, емкость, энергию, температуру, время работы и другие физические параметры в реальном времени, перенапряжение, пониженное напряжение, Защита от перегрузки по току и перегрева может быть достигнута через зарезервированные релейные интерфейсы. И счетчик использует 1,3-дюймовый цветной ЖК-дисплей в качестве дисплея, отображение данных более полное и четкое, легко наблюдать. Этот измеритель идеально подходит для приложений, требующих мониторинга выходного напряжения и тока, а также зарядки и разрядки аккумуляторов.

Во-вторых, основные особенности

1. Двунаправленное определение тока, для обнаружения заряда и разрядки пользователи могут легко определить свойства двунаправленного тока, нет необходимости изменять направление соединения.

2. Функция памяти при отключении питания, после отключения питания можно запомнить количество Ач и Втч перед отключением питания, удобно для наблюдения и измерения.

3. Функция очистки данных по времени и Ач, не влияет на следующее измерение.

4. Процент Ач может быть установлен без влияния на Прямое измерение разряда.

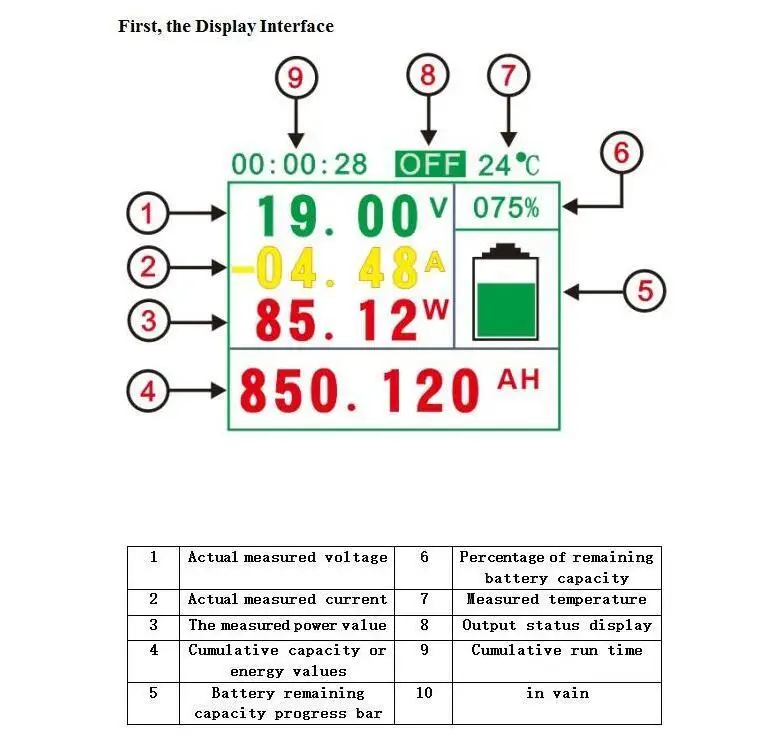

5. Напряжение, ток, AH, WH, время, мощность, одновременно отображается, полная и четкая информация.

6. С функцией отключения выхода, гибким включением или выключением выхода.

7, с перенапряжением, перегрузкой по току, перегревом и другими расширенными функциями защиты.

8. Его можно откалибровать онлайн, что позволяет клиентам оперативно исправлять ошибки.

9. В случае необходимости жидкокристаллический дисплей может быть закрыт, что снижает энергопотребление.|

Во-вторых, инструкции по эксплуатации

1, AH, WH Переключение дисплея, нажмите onkey для переключения отображаемого значения WH, нажмите onkey для переключения на дисплей AH.

2. Когда параметр Отображает количество отображений, нажмите и удерживайте кнопку OK, затем нажмите кнопку OK, чтобы переключить Тип настроек, параметры, которые можно установить,-BAT, BPC, OVP, LVP, NCP, OCP, OTP, ADS, TTL, CLR, DTE, Нажмите, чтобы изменить параметры, после завершения настройки параметров нажмите кнопку OK в течение длительного времени, чтобы выйти из интерфейса настройки параметров.

В-третьих, введение функции

1. Установка значения емкости аккумулятора «BAT», этот параметр предназначен для установки общей емкости аккумулятора, измеренной.

2. Процент оставшейся емкости аккумулятора «BPC» может быть установлен в соответствии со значением оставшейся батареи AH.

3. «OVP» устанавливает значение защиты от перенапряжения, если установлено значение OVP, когда фактическое измеренное значение напряжения больше установленного значения, это вызывает перенапряжение, И отключите реле (клиентам нужно владеть).

4. Установите значение защиты от перенапряжения «LVP», если вы установите значение LVP, когда фактическое измерение напряжения меньше установленного значения, это вызовет Пониженное напряжение, И отключите реле (клиентам нужно владеть).

5. «NCP» устанавливает значение защиты от перенапряжения. Если установлено значение NCP, когда фактическое значение зарядного тока для измерения меньше установленного значения, это вызовет перегрузку по току и отключит реле. (клиенты должны владеть).

6. «OCP» устанавливает значение защиты от перенапряжения. Если установлено значение OCP, когда фактическое значение тока разряда измерения меньше установленного значения, появляется запрос на перегрузку по току, и реле будет отключено. (покупателю необходимо владеть).

7. «OTP» устанавливает значение защиты от перегрева. Если установлено значение OTP, когда фактическое измеренное значение температуры больше установленного значения, то будет предложено превышение температуры и реле будет отключено. (Клиенты должны владеть)

8. Настройка адресного кода связи «ADS». При многомашинной связи многомашинная связь достигается путем настройки адресного кода.

9. Инструмент «TTL» поддерживает выходное состояние реле по умолчанию, обычно открытое или нормально закрытое.

10, функция коррекции холостого тока «CLR», если фактический ток нагрузки равен нулю

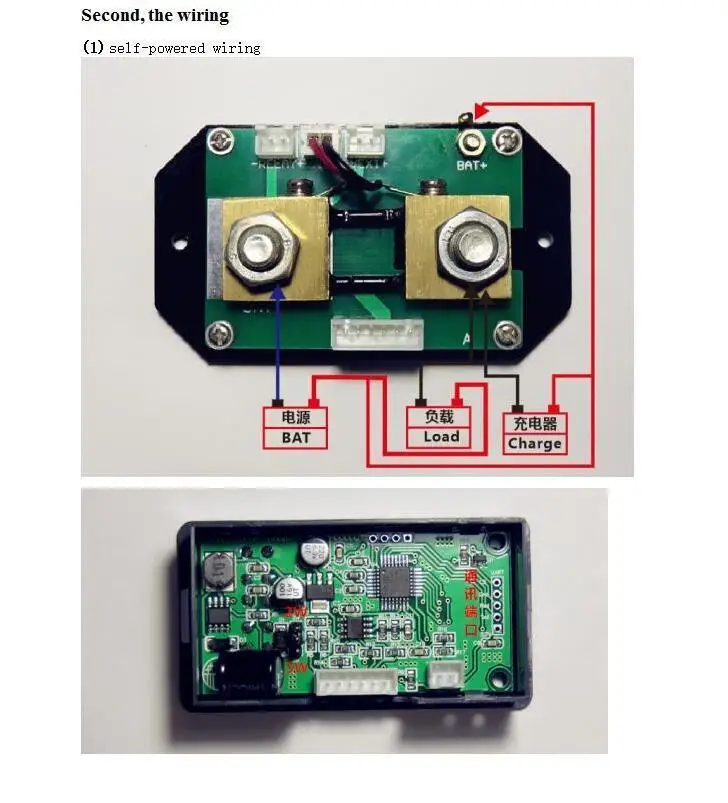

Пояснение: если тестируемая батарея (источник питания) работает в нормальном диапазоне рабочего напряжения (6-75 в), она может использовать собственную проводку источника питания., сначала Отрегулируйте крышку перемычки интерфейса выбора источника питания на «2 Вт», затем подключите положительную клемму аккумулятора (источник питания) К порту измерения напряжения «Bat +» и отрицательной клемме аккумулятора (источника питания) к шунту «BAT-» при подключении., положительный и отрицательный полюса источника питания не должны быть подключены неправильно или обратно. Подключите положительный полюс аккумулятора (источник питания) К положительному полюсу нагрузки. Отрицательный полюс аккумулятора (источник питания) Подключается к отрицательному полюсу нагрузки через другой конец шунта; положительный полюс зарядного устройства подключен к положительному полюсу аккумулятора, а отрицательный полюс зарядного устройства подключен к аккумулятору. (Источник питания) через другой конец шунта.

(2) Проводка внешнего источника питания

Пояснение: если диапазон напряжения тестируемой батареи (источник питания) во время нормальной работы не находится между (6-75 в), можно использовать режим подключения внешнего источника питания, диапазон внешнего напряжения питания (6-75) в, сначала Отрегулируйте перемычку, которая выбирает интерфейс источника питания на «3 Вт», затем подключите положительную клемму аккумулятора (источник питания) К порту измерения напряжения «Bat +» при подключении Подключите отрицательный полюс аккумулятора (источник питания) к шунту «BAT-», положительный и отрицательный полюса источника питания не должны быть подключены неправильно или обратно. Подключите положительный полюс аккумулятора (источник питания) к положительному полюсу нагрузки, отрицательному полюсу аккумулятора (Источник питания) Подключается к отрицательному полюсу нагрузки через другой конец шунта; Положительный электрод зарядного устройства подключается к положительному электроду аккумулятора, отрицательный полюс зарядного устройства подключается к отрицательному полюсу фазы аккумулятора (питания) через другой конец шунта.

(3) инструкции по подключению реле

Пояснение: Рабочее напряжение реле обеспечивается внешним источником питания, если реле настроено, то должен быть внешний источник питания с тем же рабочим напряжением, что и реле, И установите состояние источника питания прибора на «3 Вт» Состояние. Подключите порт управления реле к интерфейсу контроллера, затем подключите отрицательный полюс источника питания к положению «BAT-» шунта через нормально открытый или нормально закрытый порт реле, проводка в других частях не меняется.
