Цветной вольтметр, амперметр с ЖК-дисплеем 100A200A300A500A, температура, мощность, измеритель мощности, система батарей, монитор шунта

Зарядки метр

Во-первых, презентация инструмента

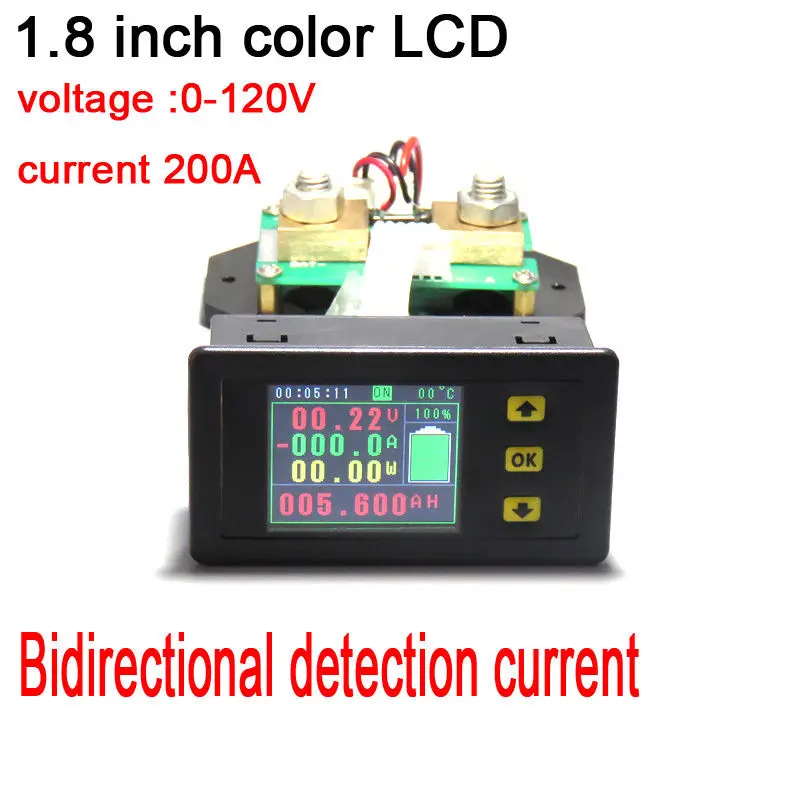

VA7510S является базовым многофункциональным инструментом, может отображать напряжение, ток, мощность, емкость, энергию, температуру, время работы и другие физические параметры в реальном времени, перенапряжение, пониженное напряжение, Защита от перегрузки по току и перегрева может быть выполнена через резервные релейные интерфейсы. И может иметь разный метраж, использует 1,8-дюймовый цветной ЖК-дисплей разных мониторов цвет товара, отображение данных более подробное и четкое, легко отследить. Этот измеритель идеально подходит для приложений, которые требуют мониторинга напряжения на выходе и тока, а также зарядки и разрядки аккумуляторов.

Во-вторых, основные особенности

1, двунаправленный Ток обнаружения, для обнаружения заряда и разряда пользователей могут легко обнаруживать двунаправленный ток, нет необходимости менять направление соединения.

2. Функция запоминания выключения питания, после выключения питания, количество Ач и Вт-ч перед выключением питания может быть запоминается, удобно для наблюдения и измерения.

3, функция очистки данных времени и Ач, не влияет на следующие измерения.

4, процентный вес Ач может быть установлен без влияния на измерение прямого разряда.

5. Отображение напряжения, тока, Ач, Вт-ч, времени, мощности, одновременно, полный и четкий дисплей информации.

6, с функцией выходных разъемов, гибкий выход ВКЛ или ВЫКЛ.

7, с перенапряжением, перегрузки по току, перегревом и другими расширенными функциями защиты.

8, он может быть откалиброван онлайн, что позволяет клиентам быстро исправить ошибку.

9, жидкокристаллический дисплей может быть закрыт, когда необходимо, уменьшить расход энергии. |

Во-вторых, инструкции по эксплуатации

1, AH, WH Переключение дисплея, нажмите onkey для переключения отображаемого значения WH, нажмите onkey для переключения на дисплей AH.

2. Когда параметр-это число дисплея Ач, нажмите и удерживайте нажатой кнопку ОК для настройки интерфейсной системы, затем нажмите кнопку ОК для переключения типа параметров настройки, параметры, которые могут быть установлены,-это летучая мышь, БПК, OVP, LVP, NCP, OCP, OTP, ADS, TTL, CLR, DTE, Нажмите, чтобы изменить параметры, после того, как параметры будут завершены, нажмите кнопку OK в течение длительного времени, чтобы выйти из интерфейса настройки параметров.

В-третьих, функциональное ознакомление

1, установка значения емкости батареи «летучая мышь», этот параметр заключается в том, чтобы установить общую емкость измеренной батареи.

2, оставшийся уровень емкости батареи «БПК», можно установить в соответствии со значением оставляемого аккумулятора Ач.

3, «OVP» Установите значение защиты от перенапряжения, если значение OVP установите, когда фактическое измеренное значение напряжения выше заданного значения, это подтолкнет перенапряжение, И отрежьте реле (нужно, чтобы клиенты были в нем).

4, «LVP» Установите значение защиты от перенапряжения, если вы установите значение LVP, когда фактическое измерение напряжения меньше заданного значения, это подтолкнет Пониженное напряжение, И отрежьте реле (нужно, чтобы клиенты были в нем).

5. NCP устанавливает значение защиты от перенапряжения. Если установить значение NCP, когда фактическое значение тока зарядки меньше, чем установленное значение, это подтолкнет перегрузки по току и отключит реле. (нужно, чтобы клиенты были собственные).

6,ldquoOCPrdquo устанавливает значение защиты от перенапряжения. Если значение OCP задан, когда фактическое значение тока разряда меньше, чем установленное значение, будет подан запрос на переток, и реле будет отключено. (необходимо, чтобы клиенты были собственные).

7. ldquoOTPrdquo устанавливает значение защиты от перегрева. Если значение OTP задан, когда фактическое измеренное значение температуры больше, чем установленное значение, будет подан запрос на перегрев, и реле будет отключено. (Нужно, чтобы клиенты были собственными).

8, настройка кода связи «ADS». В многомашинной связи многомашинная связь достигается путем установки кода адреса.

9. Инструмент TTL подает выходное состояние реле по умолчанию, обычно открытое или нормально закрытое.

10, функция коррекции тока без нагрузки CLR, Если фактический ток нагрузки равен нулю

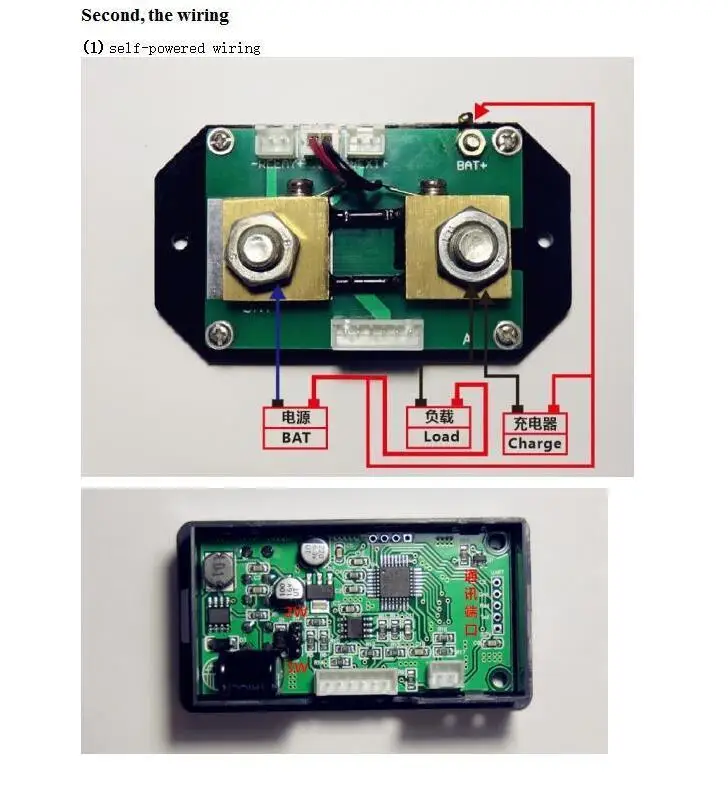

Пояснение: Если аккумулятор под тестом (источник питания) работает в пределах стандартного рабочего напряжения (6-75 в), он может использовать свою проводку электропитания., сначала Отрегулируйте перемычку с интерфейса выбора источника питания на «2 Вт», затем подключите положительную клемму аккумулятора (блок питания) К порту измерения напряжения ldquoBat + rdquo и отрицательной клемме аккумулятора (источник питания) к шунту ldquoBAT-rdquo, когда проводка., положительные и отрицательные полюсы источника питания не должны быть подключены неправильно или задним ходом. Подключить положительный полюс аккумулятора (источника питания) К положительному полюсу нагрузки. Отрицательного полюса батареи (источника питания) соединен с отрицательным полюсом нагрузки через другой конец шунта; положительному полюсу зарядное устройство подключается к положительному полюсу аккумулятора, и с отрицательным полюсом зарядное устройство подключается к аккумулятору (Источник питания) через другой конец шунта.

(2) Внешний источник питания

Пояснение: если диапазон напряжения испытанного аккумулятора (источник питания) в процессе нормальной работы не между (6-75 в), можно использовать режим подключения внешнего источника питания, диапазон напряжения внешнего питания (6-75) в, сначала Отрегулируйте перемычку, которая выбирает интерфейс электропитания на «3 Вт», затем подключите положительный терминал аккумулятора (блок питания) К порту измерения напряжения ldquoBat + rdquowhen, Подключите отрицательный полюс аккумулятора (источник питания) к шунтируемым ldquoBAT-rdquo, положительные и отрицательные полюсы источника питания не должны быть подключены неправильно или задним ходом. Подключить положительный полюс аккумулятора (источника питания) к положительному полюсу, отрицательного полюса батареи (Источника питания) соединен с отрицательным полюсом нагрузки через другой конец шунта; Положительный электрод зарядное устройство подключается к положительному электроду батареи, отрицательным полюсом зарядное устройство подключено к отрицательным полюсом батареи (питание) фазы через другой конец шунта.

(3) инструкции по проводке реле

Пояснение: Рабочее напряжение реле подается внешним источником питания, если реле настроено, внешний источник питания с таким же рабочим напряжением, как и реле, должен быть предоставлен, И сделать состояние электропитания инструмента регулируемым на «3 Вт» Государства. Подключите порт управления реле с контроллером интерфейс, затем подключите отрицательный полюс источника питания к позициям «летучая мышь» шунта через нормально открытый или нормально закрытый порт реле, проводка в других частях не изменена.

Гарантия и послепродажное обслуживание

Спасибо за покупку электронных продуктов cyan. Чтобы максимально использовать функции вашего нового продукта, мы рекомендуем вам принять следующие простые шаги:

1. Прочтите Руководство по безопасному и эффективному использованию.

2. Прочтите гарантийные условия и положения.

Условия Гарантии:

Гарантийный срок-один год с даты отгрузки. В течение гарантийного периода компания принимает решение о ремонте или замене неисправного инструмента в зависимости от ситуации. Для ремонта, пожалуйста, отправьте этот продукт нашей компании.

Следующие условия не распространяется гарантия:

Повреждение ca использовать d, ненадлежащее использование или техническое обслуживание с помощью r; Используйте программное обеспечение или интерфейс, предоставленный использовать r; Без авторизации от послепродажного сервисного центр, повреждения ca Используйте d, демонтируя или ремонтируя без разрешения.
