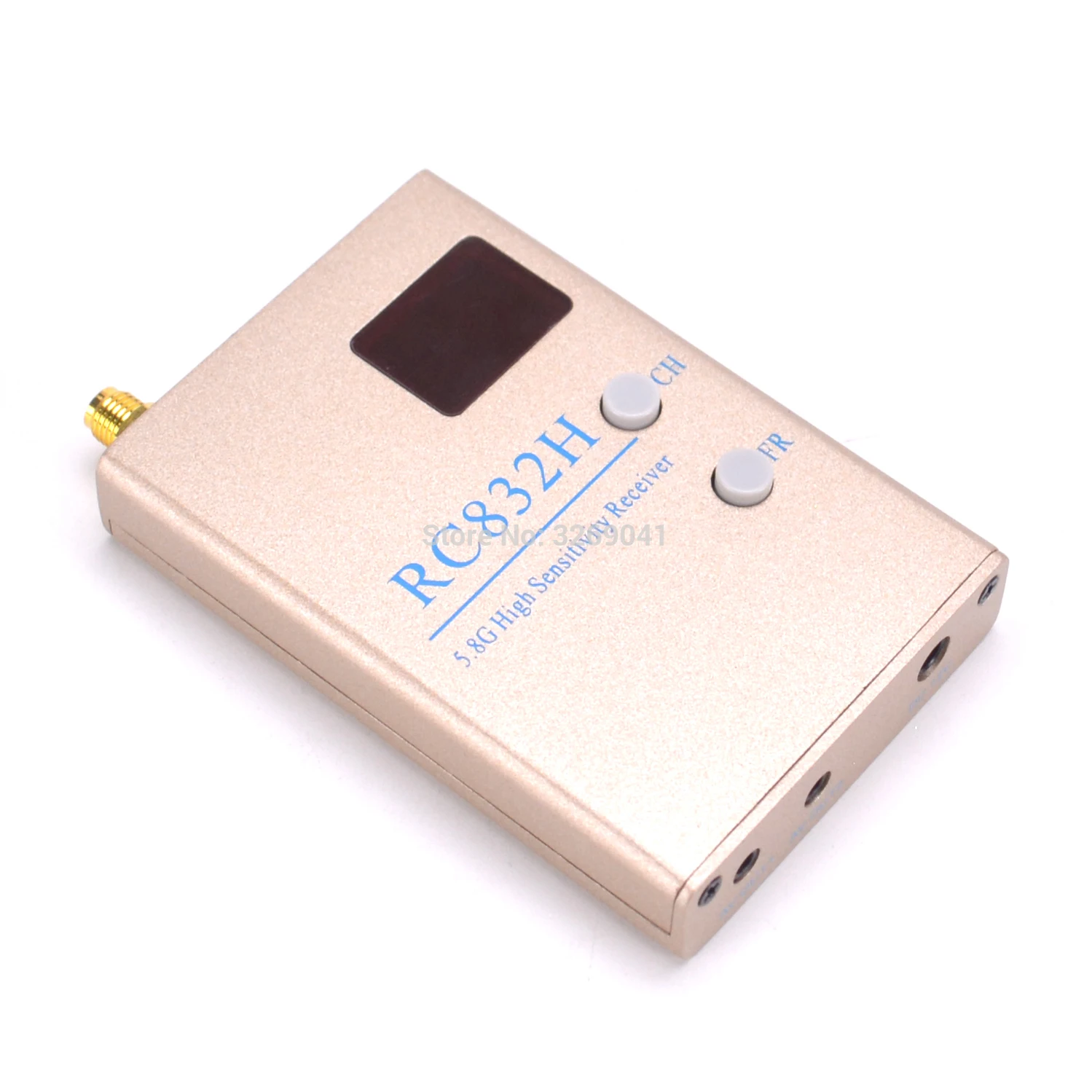

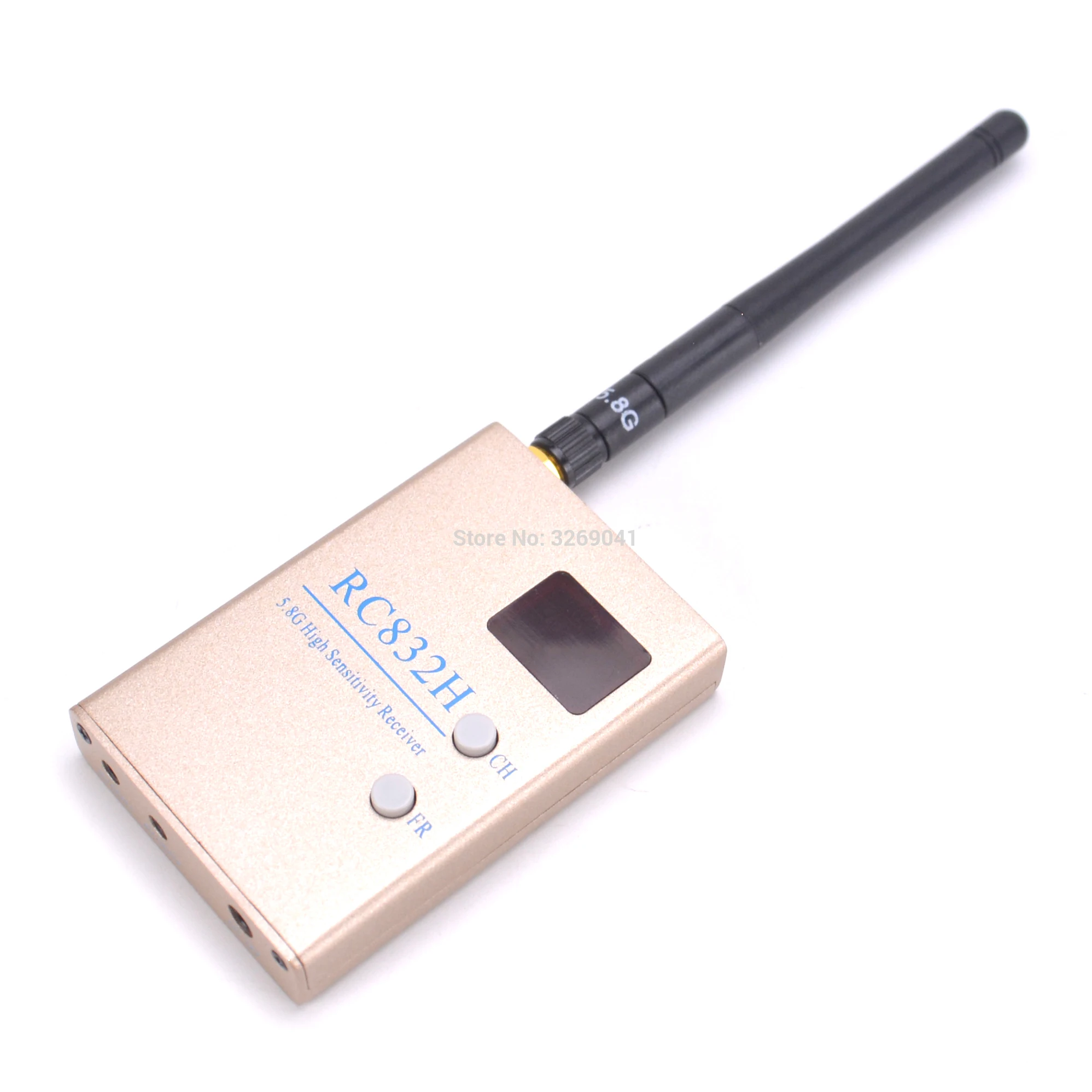

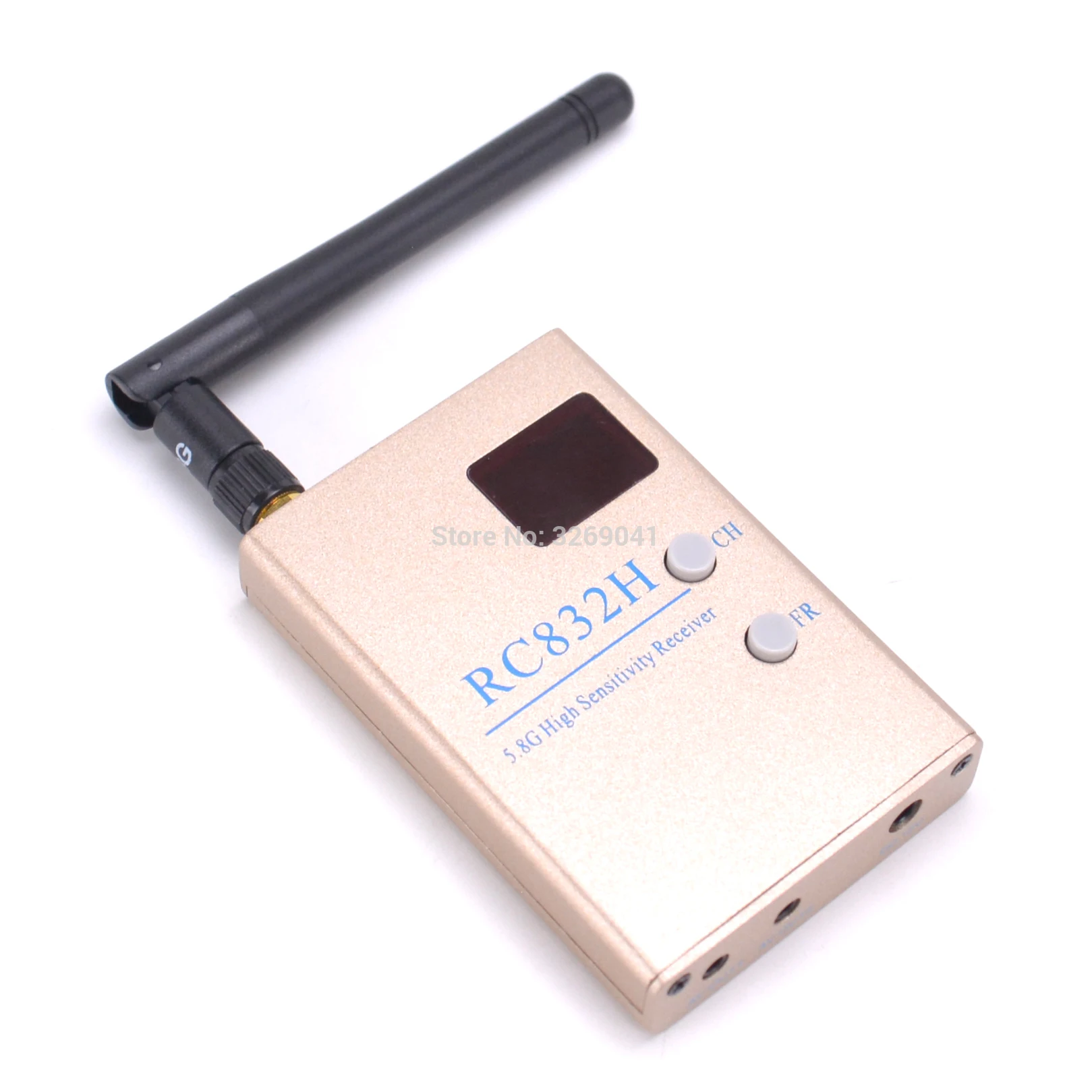

FPV 5,8G 5,8 ГГц 48CH 48 каналов RC832HD RC-HD приемник HDMI с AV и кабели питания для квадрокоптера F450 S500 S550 RC832

Параметры:

1.Техническая спецификация

RC832 HDБеспроводной приемник 5,8G

Чувствительность

≤-93 дБм

Рабочая частота

ISM 5,8 ГГц

Доступный канал

48 каналов

Блок питания

Постоянный ток6-24 В

Ток потребления

200 мА, Макс.

Входное сопротивление антенны

Тип 50 Ом

Антенный Разъем

SMA

Усиление антенны

2dBi

Уровень вывода видео

1.0Vp-p Тип, 75Ω

Уровень аудиовыхода

1.0Vp-p тип, 10KΩ

Аудио носитель

6,5 МГц

Тип Стандартный

NTSC/PAL

Габариты (Д х Ш х В)

80x65x15 мм

Вес

120 г

2. Особенности:

· 48 каналов: охватывают A,B,E,F,Rbands и полосу L (полоса Airwave), 6 полос и все частоты совместимы;

· Две кнопки переключения: CH Кнопка для переключения каналов частот, FR кнопка для переключения полос частот;

· Отображение двух цифр: один для CH и другой для FR, позиционирование в реальном времени, какой Диапазон частот и какой канал получили;

· Отключение питания: воспроизведение последних частот и каналов · Независимые выходы видео и аудио сигналов

3. Инструкции по эксплуатации:

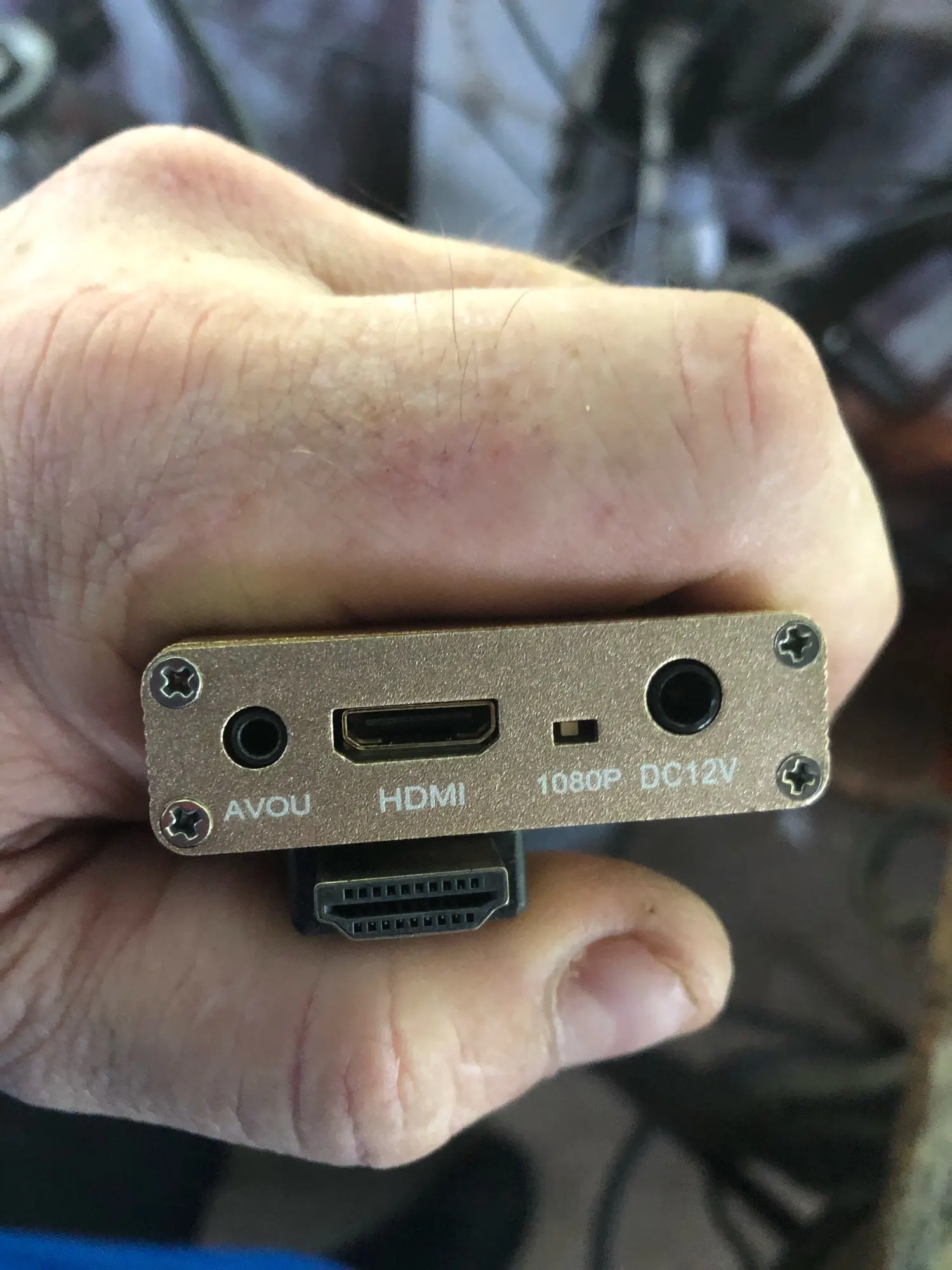

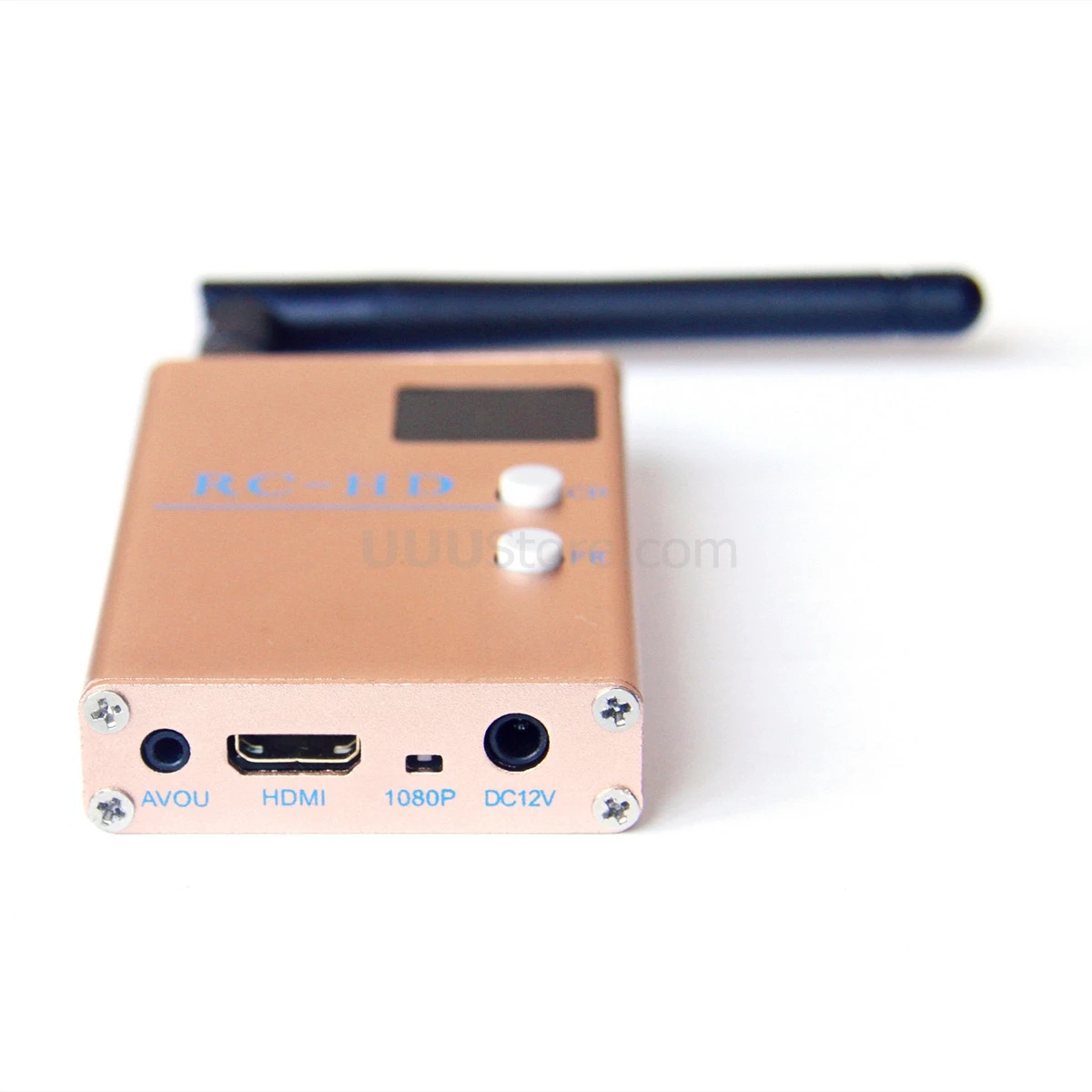

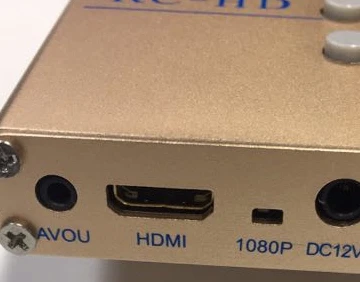

А. Описание контактов:

В. Пример применения

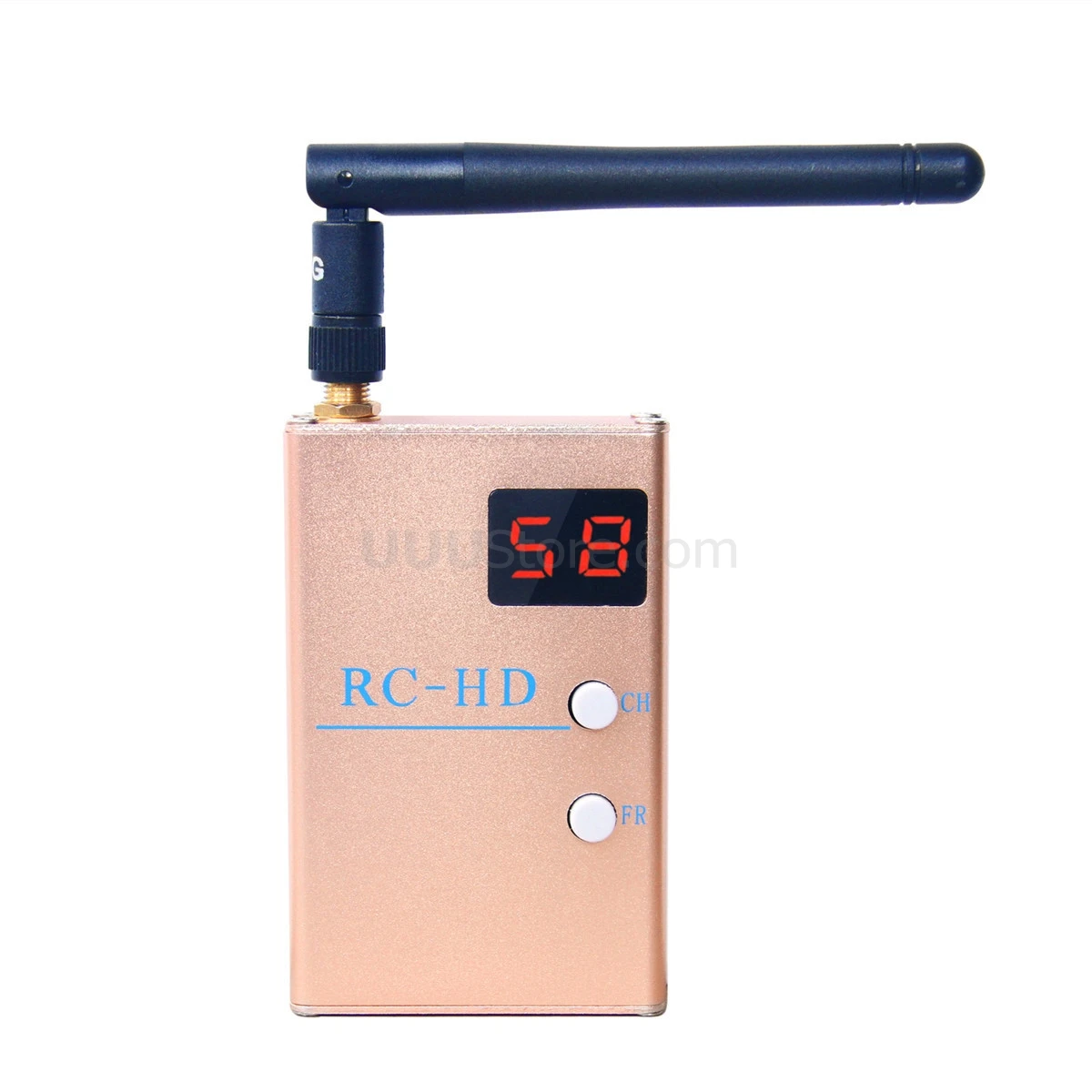

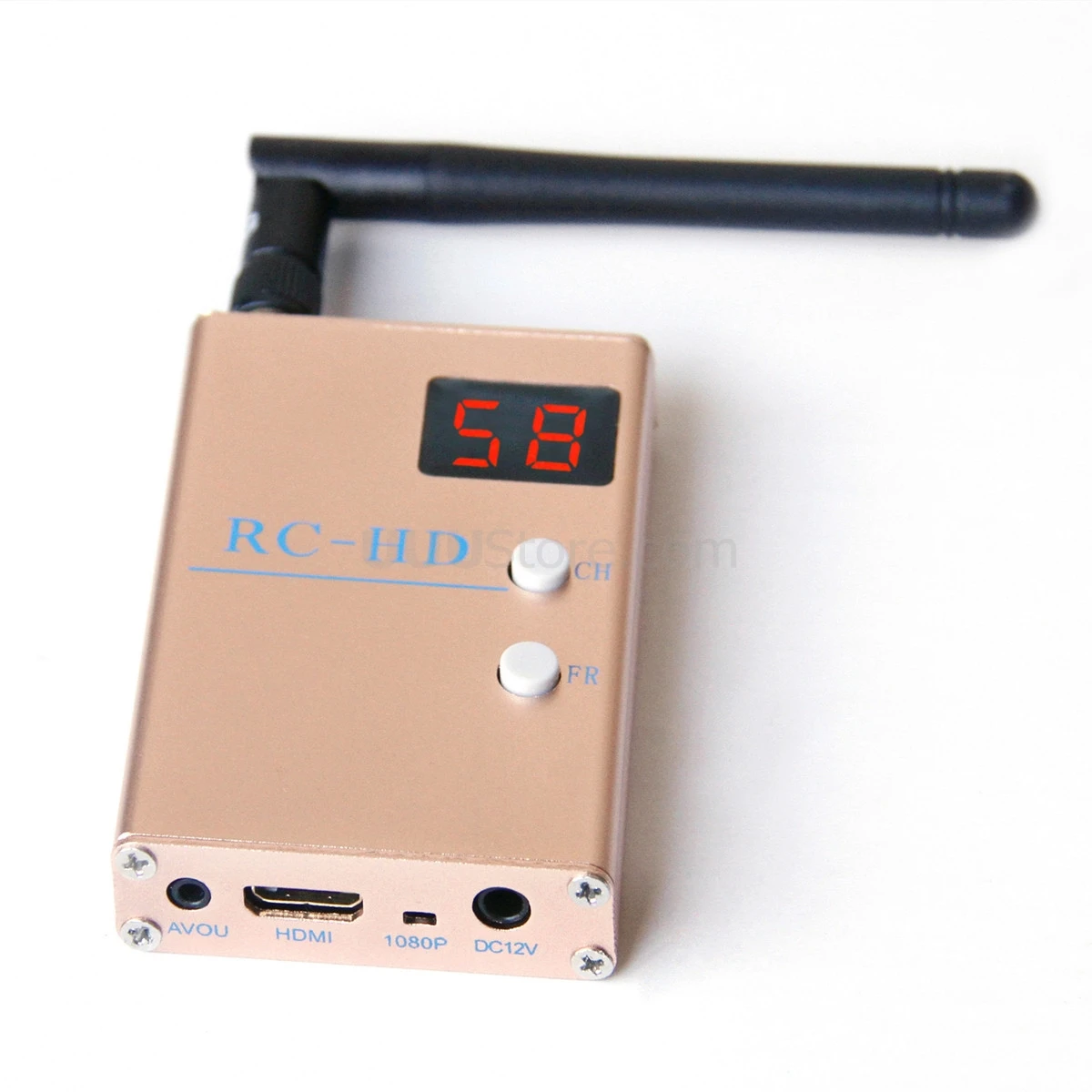

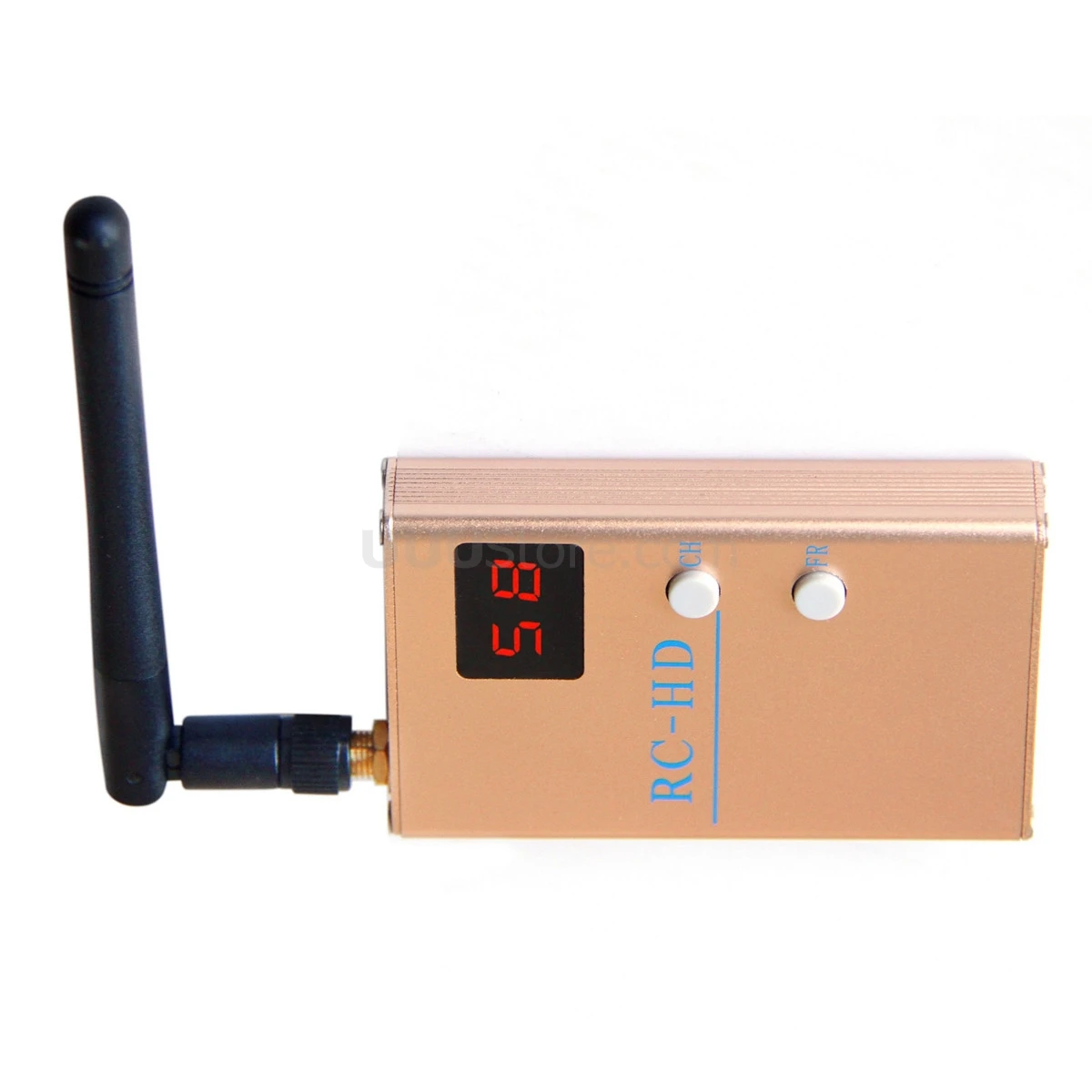

В. Канальный и цифровой дисплей

Включите, нажмите кнопку «CH», чтобы изменить канал, цифра «CH» будет изменяться синхронно, цифра «CH» изменяется циклически от 1 до 8.

Д. Частый и цифровой дисплей

Включите, нажмите кнопку «FR», чтобы изменить частотный диапазон, цифра «FR» будет изменяться синхронно, цифра «FR» циклически меняется от 1 до 6. FR1 для браслета, FR2 для B band, FR3 для E band,FR4 для F, FR3 для R band, FR3 для L band(Airwave band).

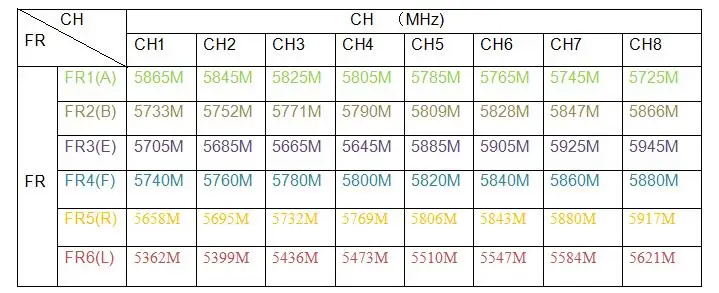

Е. Частота и канал Частотная Таблица:

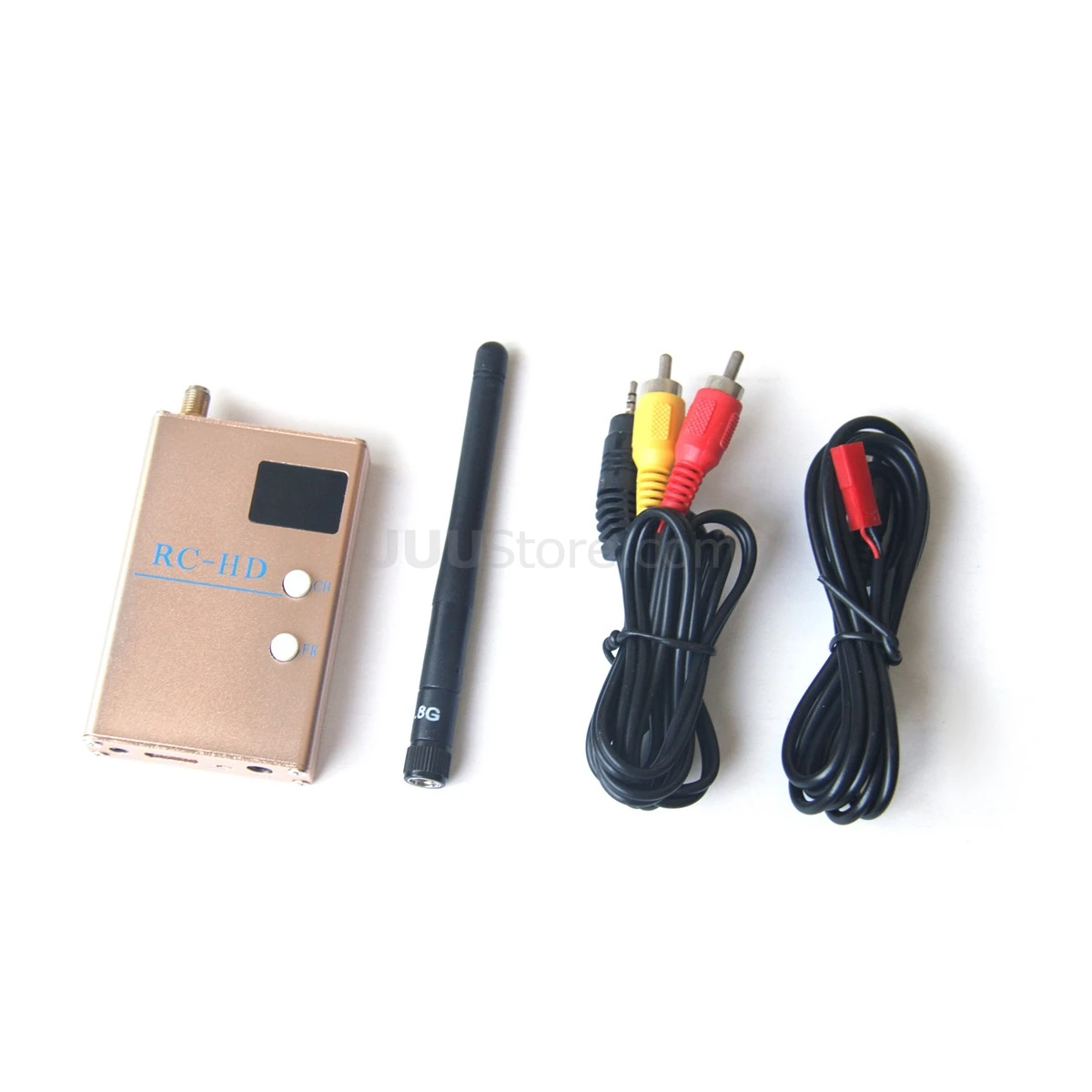

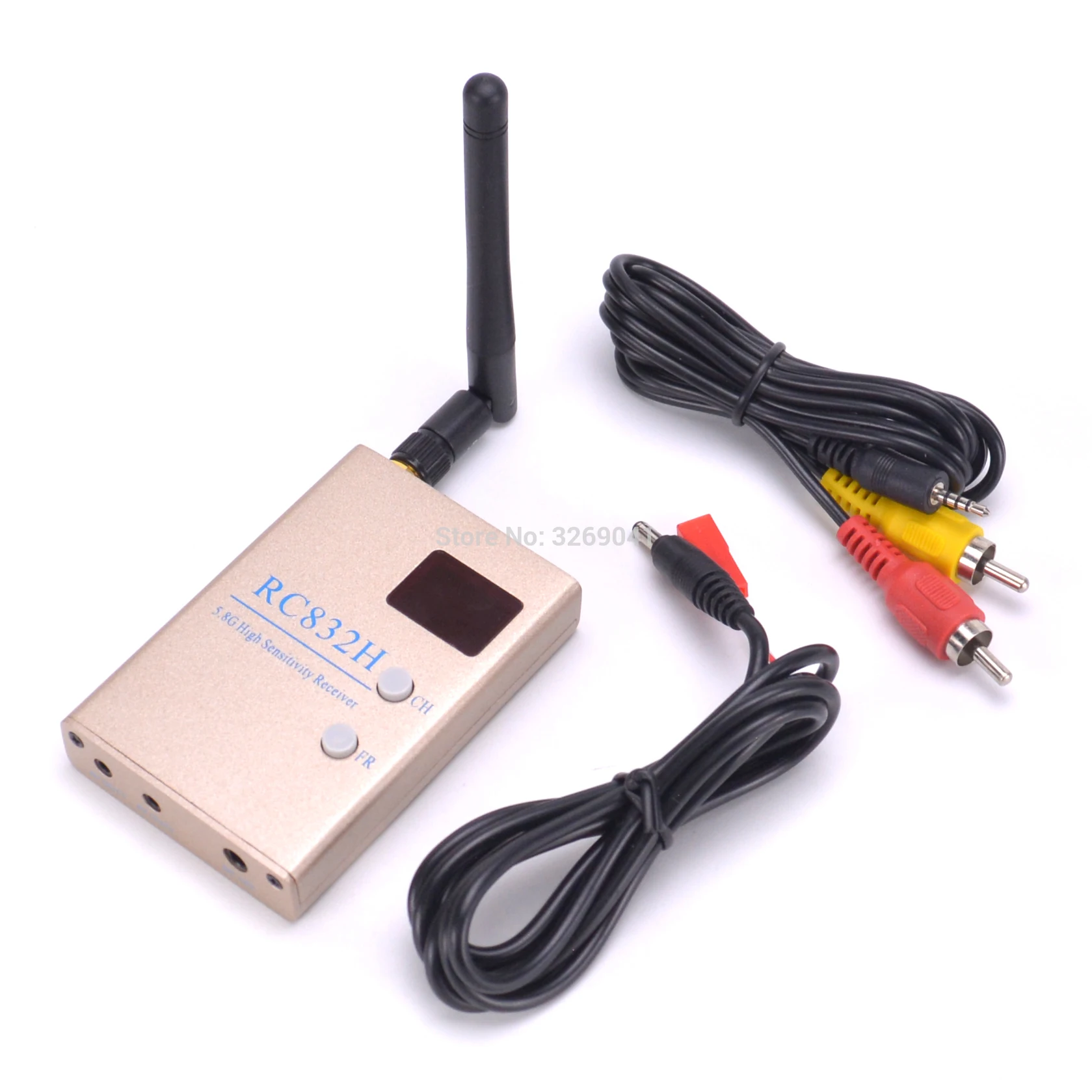

4. Стандартные аксессуары

· Дипольная антенна стандартного типа SMA * 1

· Стерео разъем для RCA AV выходного кабеля * 1

· 1080P/720PПереключатель регулировки тяги

· Кабель питания * 1

Примечание.

Пожалуйста, подключите каждую деталь в соответствии с инструкцией, пожалуйста, не снимайте и не ремонтируйте этот продукт.
