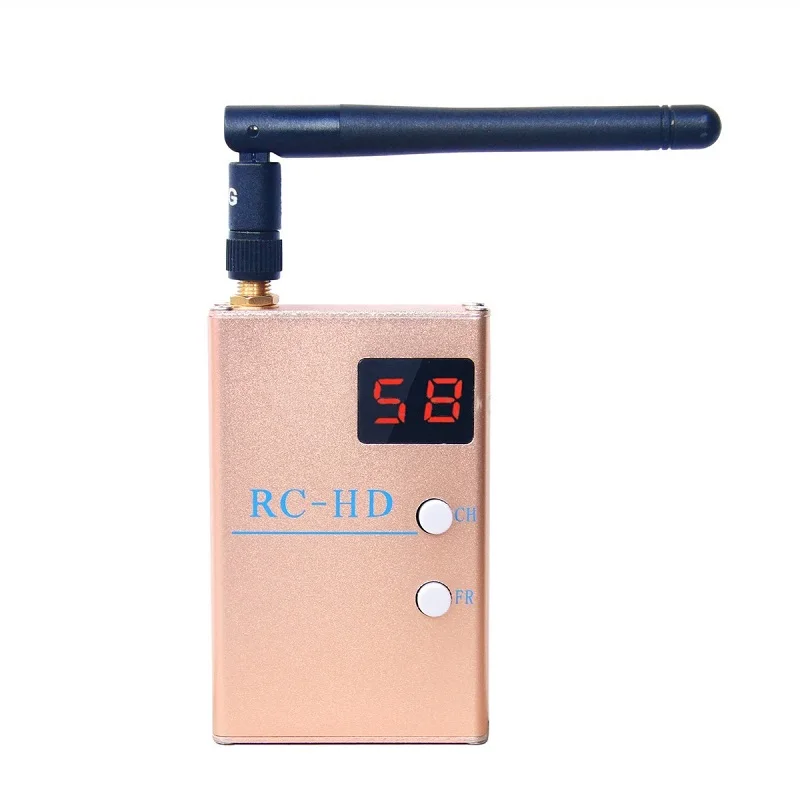

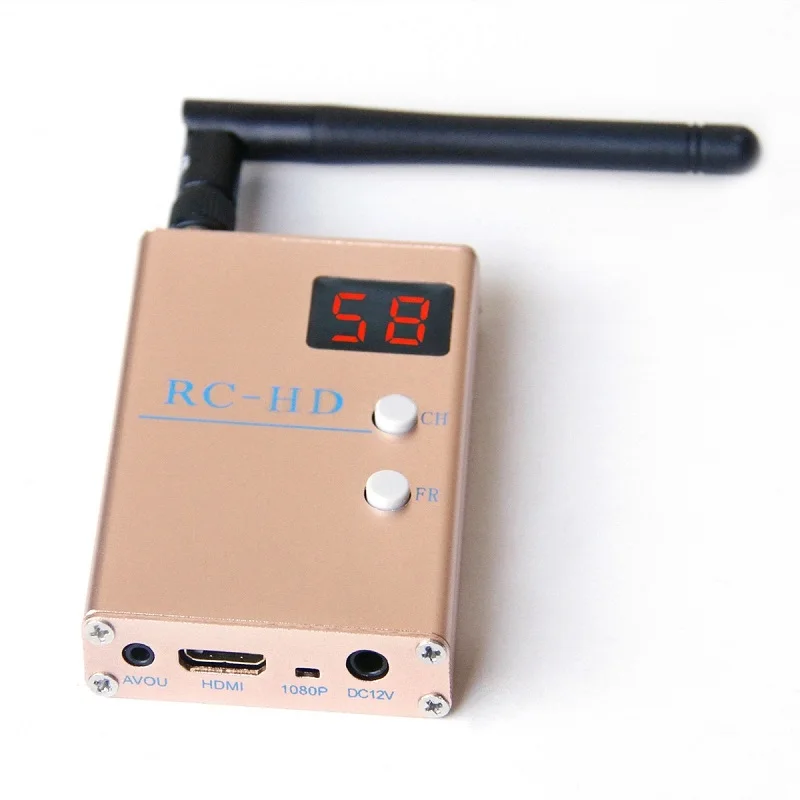

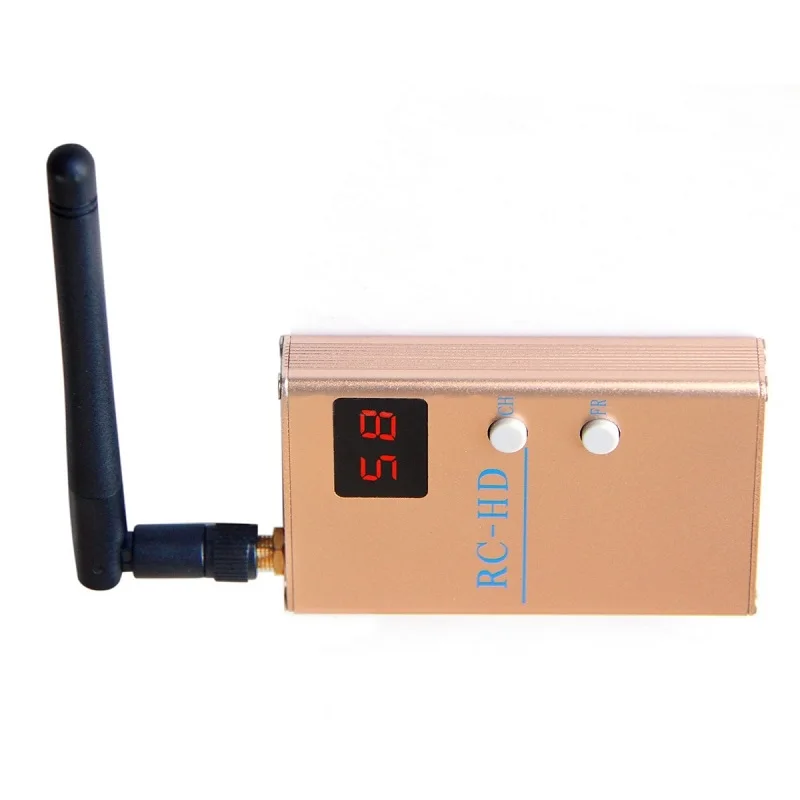

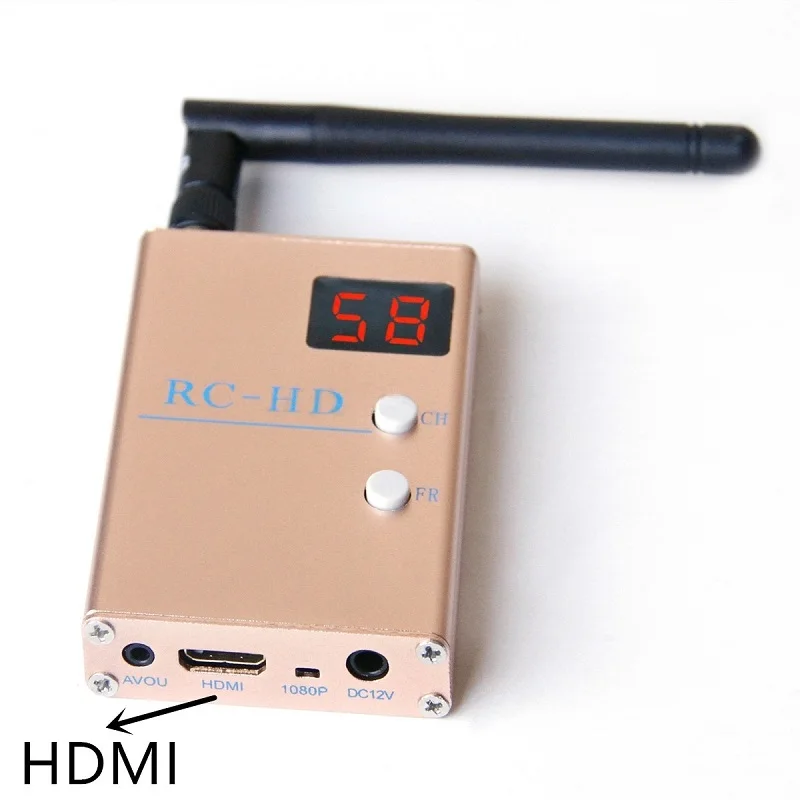

RC832HD RC-HD FPV 5,8G 5,8 ГГц 48CH 48-канальный приемник HDMI с AV и кабелями питания для квадрокоптера F450 S500 S550 RC832

Спецификация:

1. Технические характеристики

RC832 HD5.8GWireless приемник

Чувствительность

≤-93dBm

Рабочая частота

ISM 5,8 ГГц

Доступный канал

48CH

Источник питания

DC6-24V

Ток потребления

200 мА, Макс.

Входное сопротивление антенны

50 Ом Typ.

Разъем антенны

SMA

Усиление антенны

2dBi

Уровень видеовыхода

1.0Vp-p Typ, 75Ω

Уровень аудиовыхода

1.0Vp-p Typ, 10KΩ

Аудиокабель

6,5 МГц

Стандарт типа

NTSC/PAL

Размер (Д x Ш x В)

80x65x15 мм

Вес

120 г

2. Особенности:

· 48 каналов: покрытие A,B,E,F,Rbands и L band (Airwave band), 6 диапазонов и все частоты compactable;

· Две кнопки переключения: кнопка CH для переключения каналов частот, кнопка FR для переключения диапазонов частот;

· Отображение двух цифр: один для CH и другой для FR, позиционирование в реальном времени, какой частотный диапазон и какой канал получил;

· Отключение памяти: воспроизведение последнего частотного диапазона и канала· Независимые выходы видео и аудио сигнала

3. Инструкции по эксплуатации:

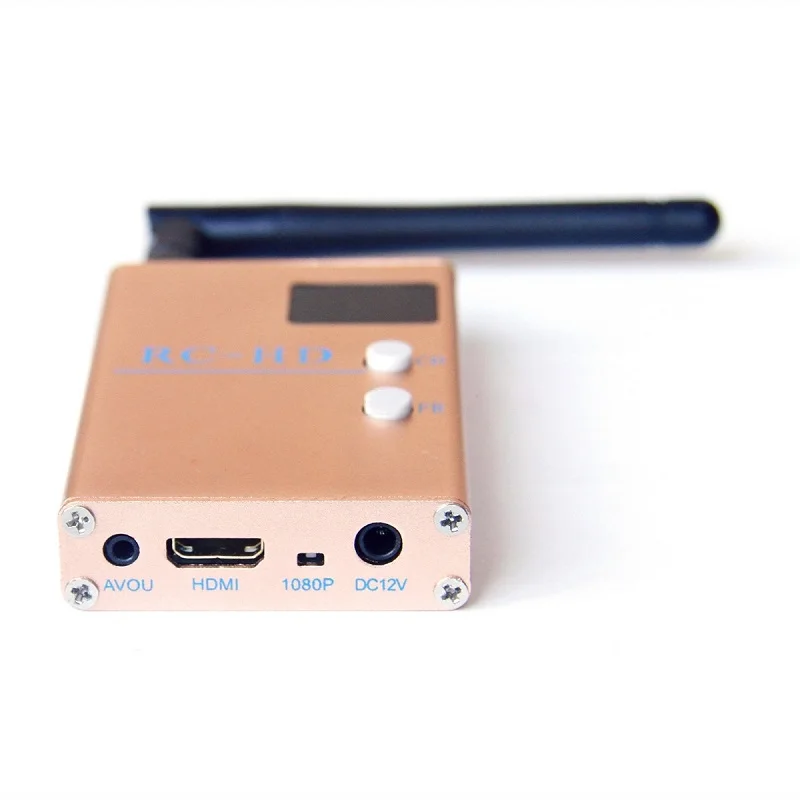

А. Описание штифта:

B. Пример применения

C. Канальный и цифровой трубчатый дисплей

Включите питание, нажмите кнопку «CH», чтобы изменить канал, «CH» отображение цифр изменится синхронно, «CH» отображение цифр циклически меняется от 1 до 8.

D. Частые и цифровые трубки дисплей

Включите питание, нажмите кнопку «FR», чтобы изменить диапазон частот, «FR» отображение цифр будет меняться синхронно, «FR» отображение цифр циклически меняется от 1 до 6.FR1 для A band,FR2 для B band, FR3 для E band,FR4 для F, FR3 для R band, FR3 для L band(Airwave band).

Е. Частотная и частотная Таблица каналов:

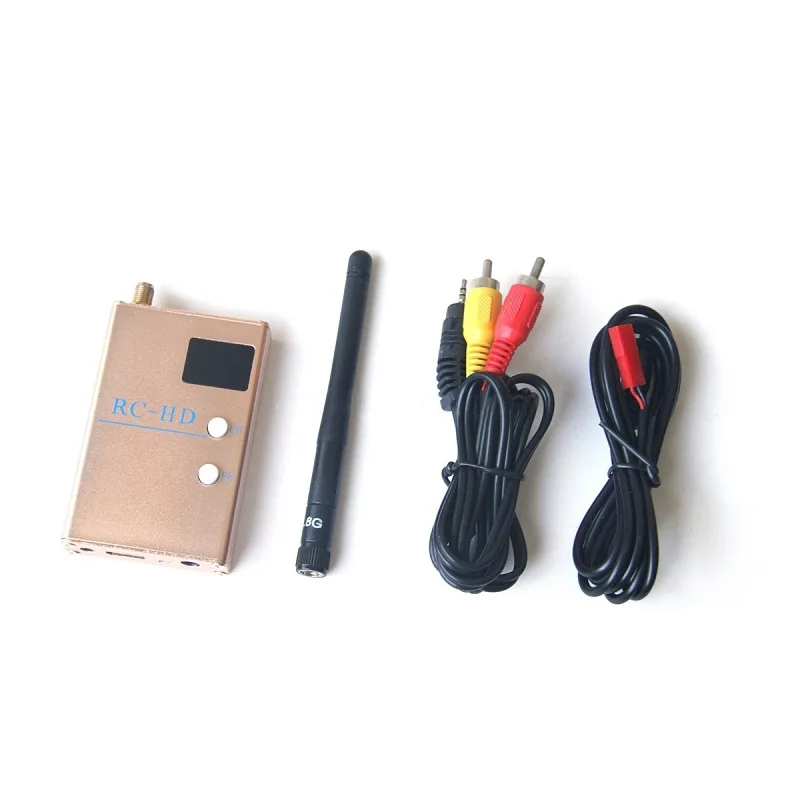

4. Стандартные аксессуары

· SMA стандартный тип дипольная антенна * 1

· Стерео разъем для RCA AV выходной кабель * 1

· Переключатель настройки 1080P/720 pppull

· Кабель питания * 1

Примечание:

Пожалуйста, подключите каждую часть в соответствии с инструкцией, пожалуйста, не снимайте и не меняйте этот продукт.
