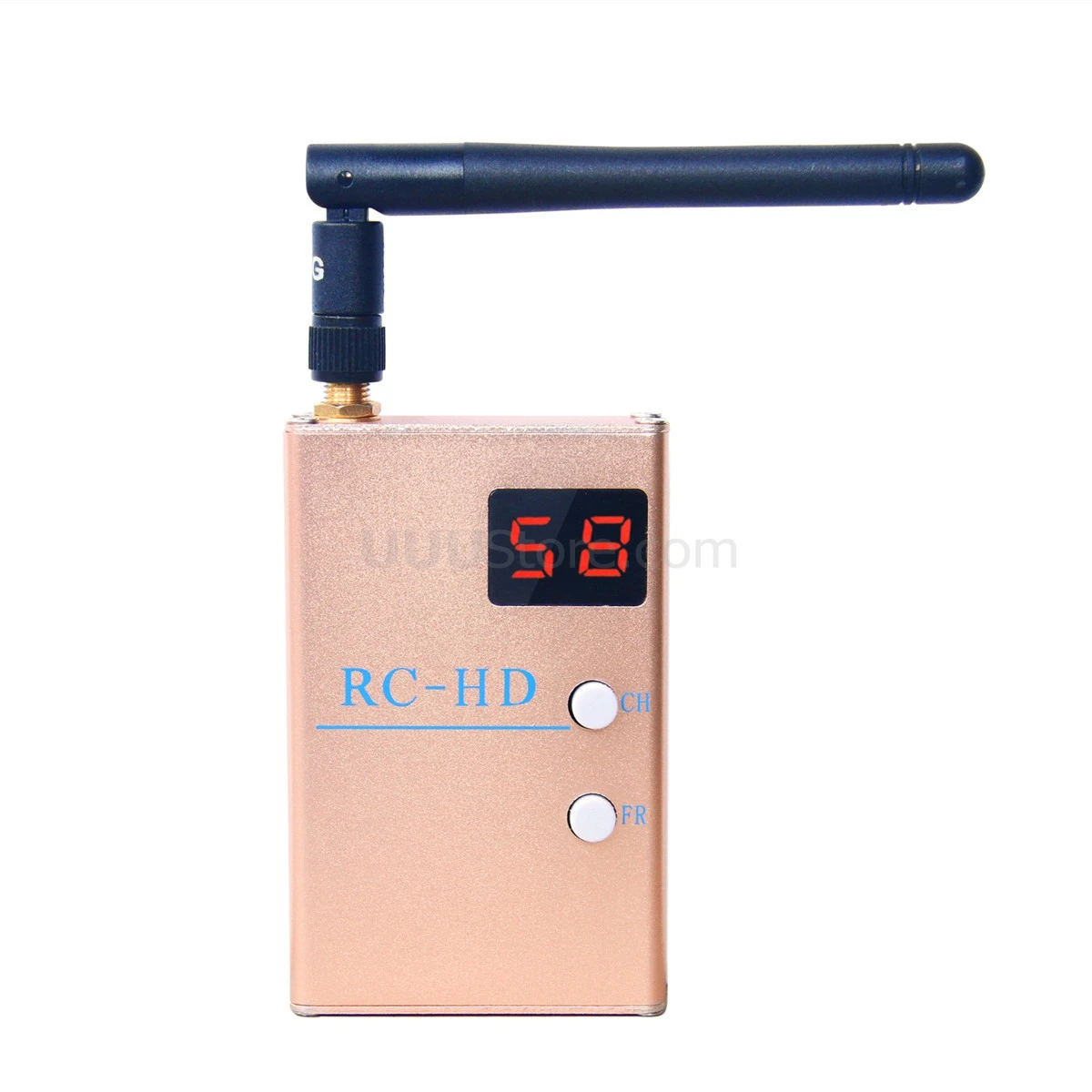

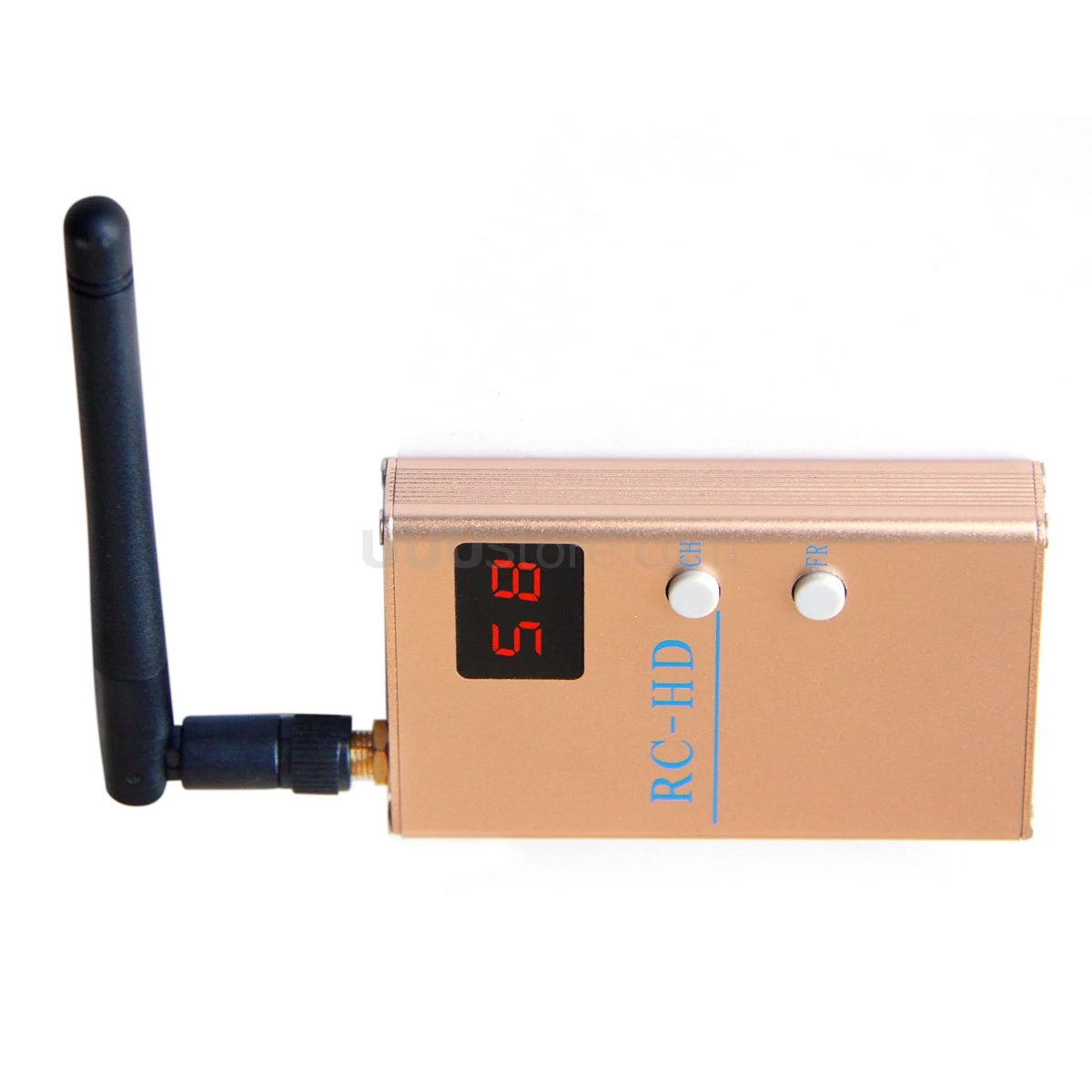

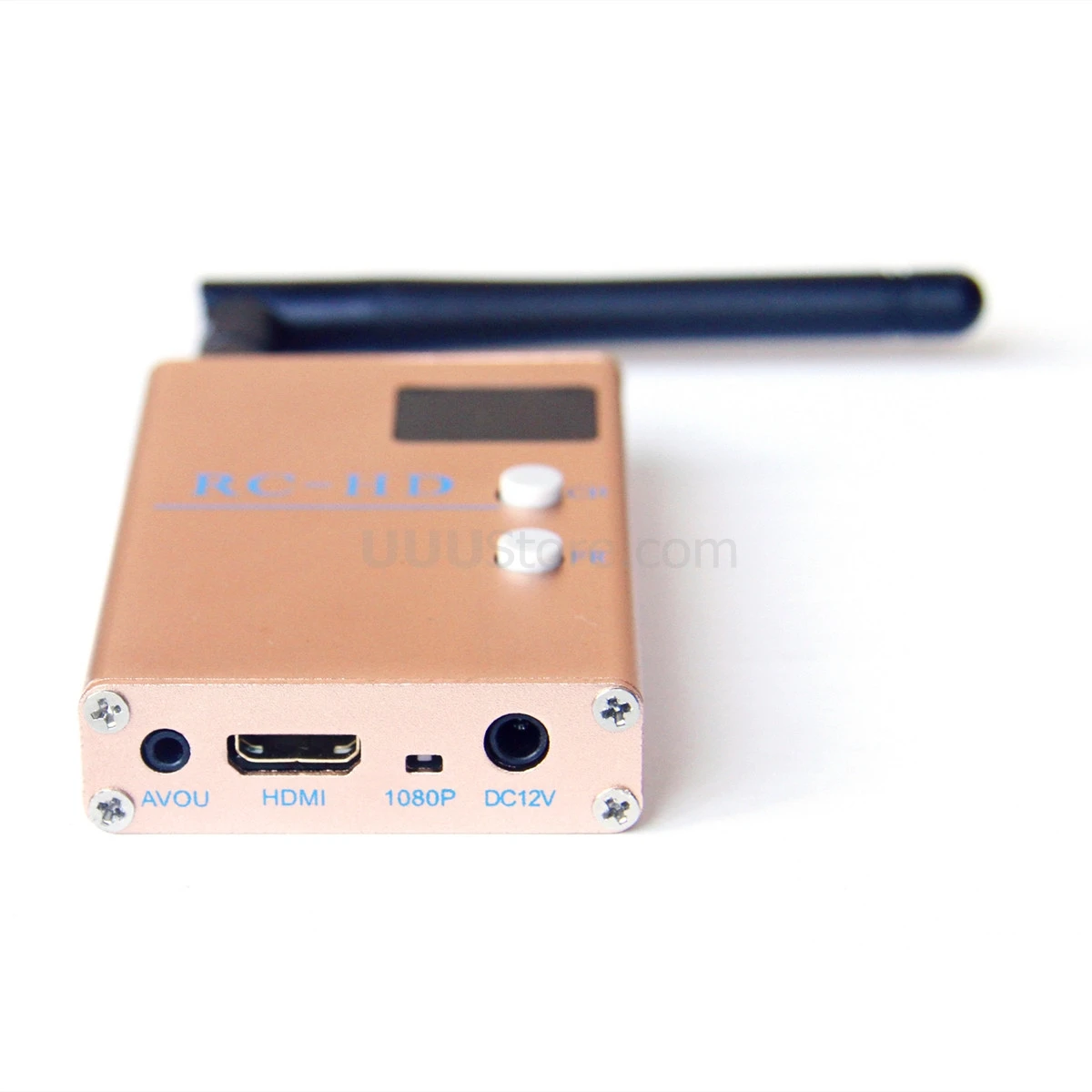

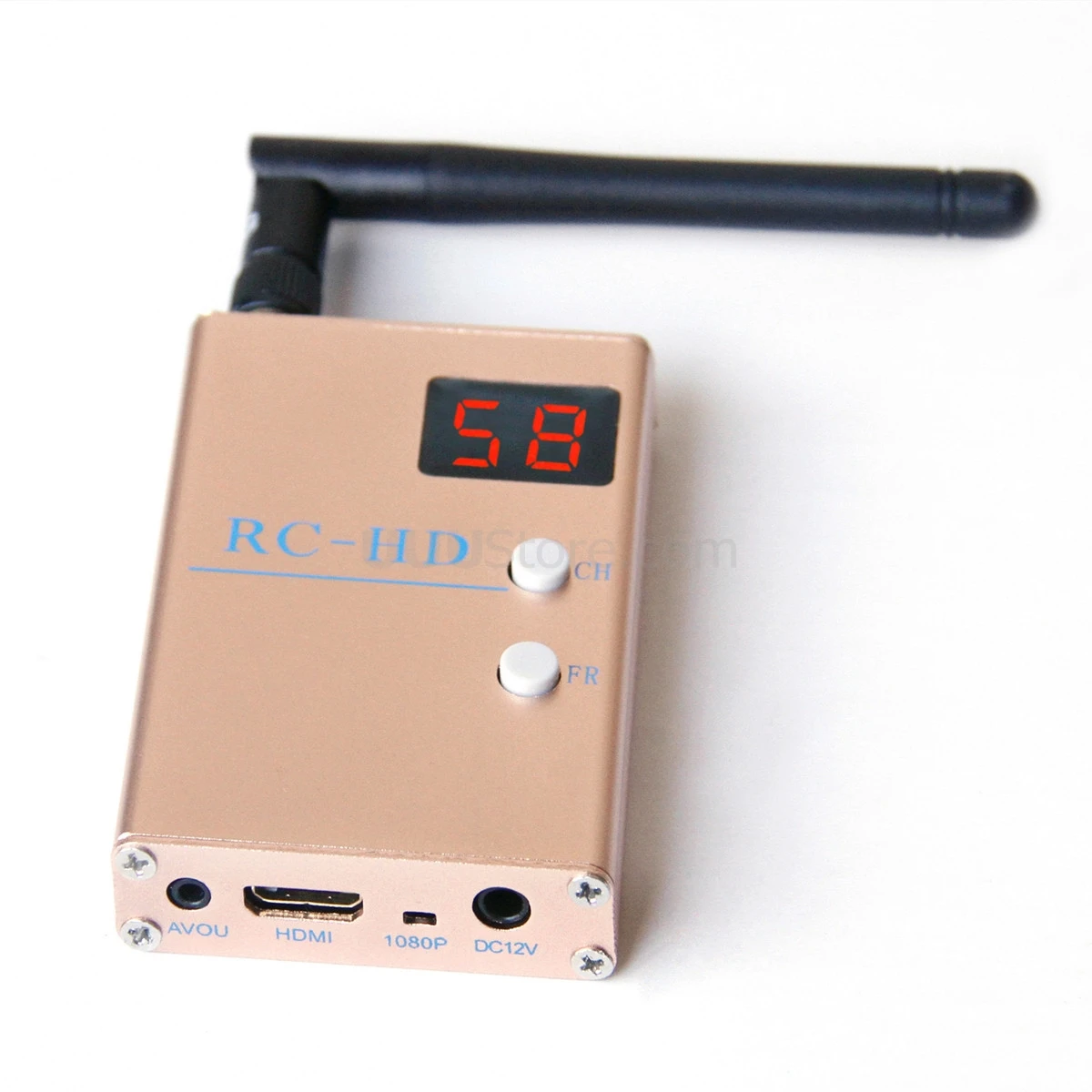

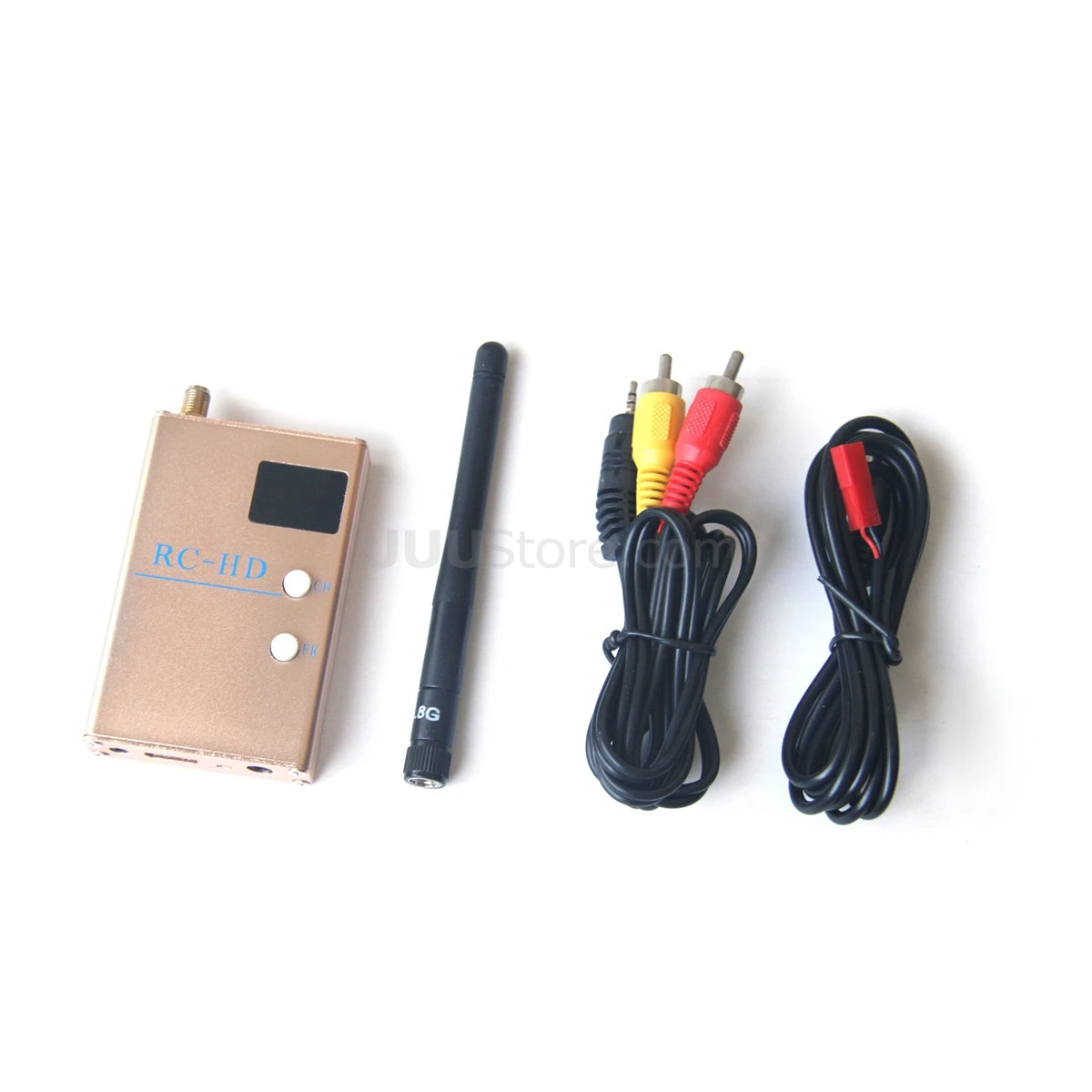

Видеоприемник FPV 5,8G 5,8 ГГц 48 каналов RC-HD 1080P HDMI выход и AV и кабели питания для FPV гоночного дрона

Спецификация:

1.Техническая спецификация

RC832 HD              5,8 GWireless приемник

Чувствительность

≤-93dBm

Рабочая частота

ISM 5,8 ГГц

Доступный канал

48CH

Источник питания

Постоянный ток  6-24 В

Ток потребления

200 мА, Макс.

Входное сопротивление антенны

50 Ом Typ.

Разъем антенны

SMA

Усиление антенны

2dBi

Уровень видеовыхода

1.0Vp-p Typ, 75Ω

Уровень аудиовыхода

1.0Vp-p Typ, 10KΩ

Аудиокабель

6,5 МГц

Стандарт типа

NTSC/PAL

Размер (Д x Ш x В)

80x65x15 мм

Вес

120 г

2. Особенности:

· 48 каналов: покрытие A,B,E,F,Rbands и L band (Airwave band), 6 диапазонов и все частоты compactable;

· ДваПереключениеКнопки: кнопка CH дляПереключение каналов частот,Кнопка FR дляПереключение диапазонов частот;

·Дисплей с двумя цифрами: один для CH и другой для FR, позиционирование в реальном времениКоторыеЧастотный диапазон и какой канал получил;

· Выключение памяти: воспроизведение последнегоЧастотный диапазон и канал· Независимые выходы видео и аудио сигнала

3.Инструкции по эксплуатации:

А.Описание штифта:

B.Пример применения

C.Канальный и цифровой трубчатый дисплей

Включение питания,Нажмите кнопку «CH», чтобы изменить канал,"CH" dIgit дисплей будет меняться синхронно,"CH" dОтображение igit циклически меняется от 1 до 8.

D. ЧастыеИ цифровой трубчатый дисплей

    Включение питания,Нажмите кнопку «FR», чтобы изменить диапазон частот,"FR" dIgit дисплей будет меняться синхронно,"FR" dОтображение igit циклически меняется от 1 до 6.    FR1 для браслета,FR2 для B band,FR3 для E band,FR4 для F, FR3 для R band, FR3 для L band(Airwave band).

E.Частотная и частотная Таблица каналов:

CH

FR

CH  (МГц)

CH1

CH2

CH3

CH4

CH5

CH6

CH7

CH8

FR

FR1(A)

5865 м

5845 м

5825 м

5805 м

5785 м

5765 м

5745 м

5725 м

FR2(B)

5733 м

5752 м

5771 м

5790 м

5809 м

5828 м

5847 м

5866 м

FR3(E)

5705 м

5685 м

5665 м

5645 м

5885 м

5905 м

5925 м

5945 м

FR4(F)

5740 м

5760 м

5780 м

5800 м

5820 м

5840 м

5860 м

5880 м

FR5(R)

5658 м

5695 м

5732 м

5769 м

5806 м

5843 м

5880 м

5917 м

FR6(L)

5362 м

5399 м

5436 м

5473 м

5510 м

5547 м

5584 м

5621 м
