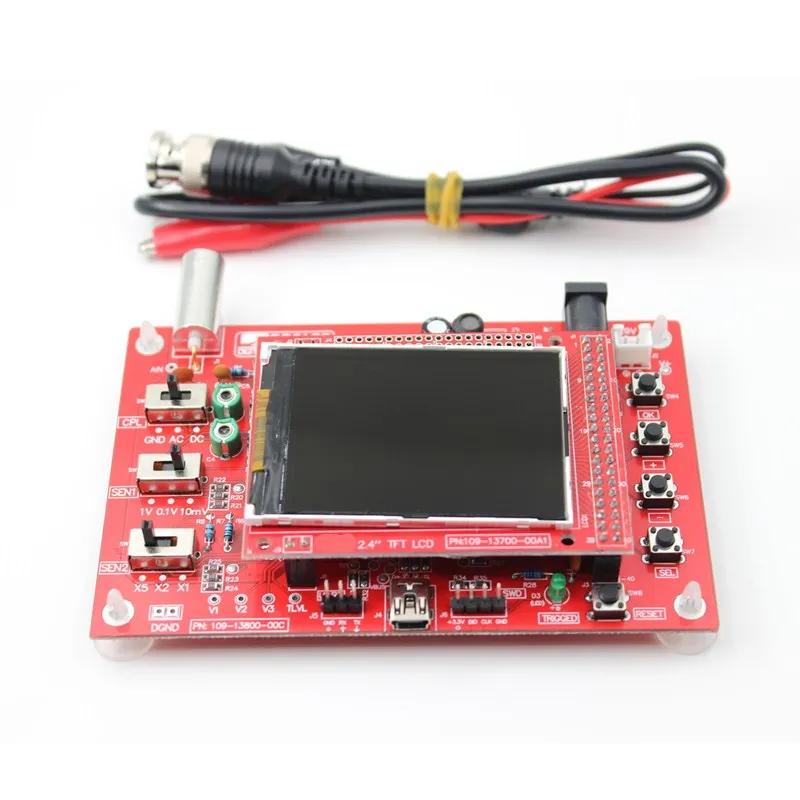

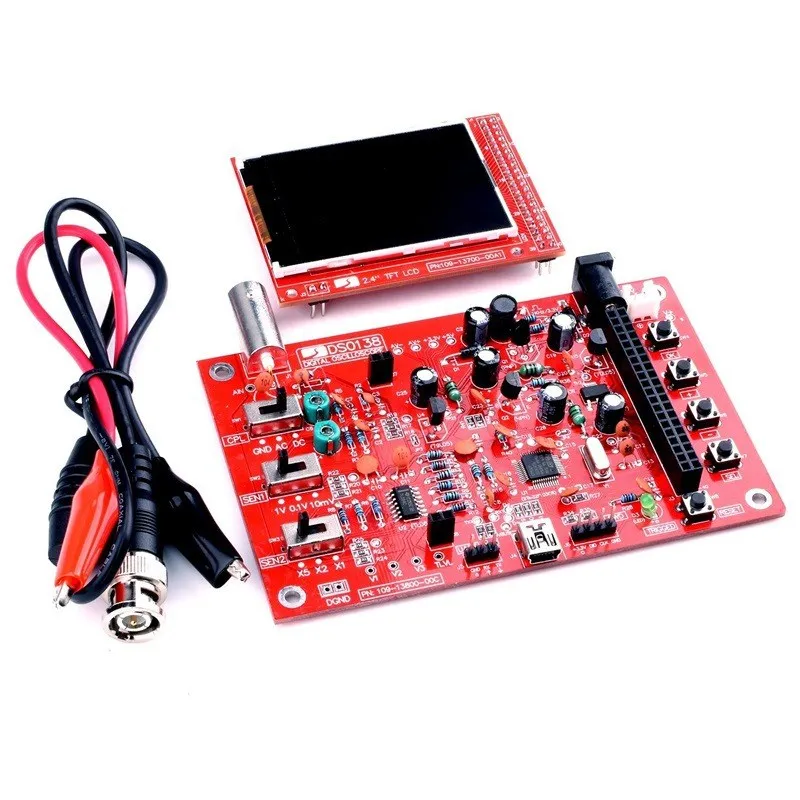

1Msps DIY 200 кГц 2,4 "цифровой осциллограф TFT тестер пропускной способности зонд Электронный производственный осциллограф комплект DSO138 комплектВ этом наборе цифрового осциллографа DSO138 используется процессор ARM Cortex-M3 и экран TFT 2,4 дюйма. Это легко и надежно для работы цепи. Он может отображать частоту, период, ширину импульса, коэффициент работы, макс./мин./средний/пиковые/виртуальные значения.
Особенности:
В этом комплекте используется процессор ARM Cortex-M3 (STM32F103C8) и 2,4 дюймовый цветной TFT-дисплей, может использоваться в качестве макетной платы ARM test.
Может быть вторичная Разработка на основе этого набора, например, его можно заменить на милливольтметр, регистраторы данных.
Регулируемое вертикальное смещение с инструкциями.
С автоматическим, регулярным и однократным режимами, легко захватывает мгновенную форму волны.
Доступен подъем или падение края триггера.
Наблюдаемый предыдущий сигнал триггера (отрицательная задержка).
Может заморозить в любое время отображение формы волны (функция HOLD).
Работает на 1 Гц/3,3 В квадратно-волновом тестовом источнике сигнала.
С цифровым дисплеем параметров волны, включая частоту, период, ширину импульса, коэффициент работы, Макс./мин./средний/пик-пик/виртуальные значения.
Функция сохранения сигналов: не потеряет форму сигнала после выключения питания.
Обнаружение короткого замыкания и разомкнутого замыкания: помогает пользователю выяснить ошибку пайки.
Функция распознавания TFT-контроллера.
Примечание:
Этот набор для самостоятельной сборки еще не припаян!
Характеристики:
Максимальная частота дискретизации в реальном времени: 1 мс
Точность: 12 бит
Глубина буфера выборки: 1024 байт
Аналоговая полоса пропускания: 0-200 кГц
Вертикальная чувствительность: 10 мВ/дел-5 В/дел (1-2-5 прогрессивный способ)
Входное сопротивление: 1 МОм
Максимальное входное напряжение: 50Vpp (зонд 1: 1), 400Vpp (зонд 10: 1)
Режимы связи: DC / AC / GND
Горизонтальный временной базовый диапазон: 10 мкс/дел-50 с/дел (1-2-5 прогрессивный способ)
Напряжение питания: 9 В постоянного тока
Размер печатной платы: 117*76 мм/4,6*3 дюйма
Размер экрана: 52*40 мм/2*1,57 дюйма
Посылка: 18*12,5*3 см/7,08*4,92 * 1.18in
Вес посылка: 119 г/4,21 унции
Посылка тация:

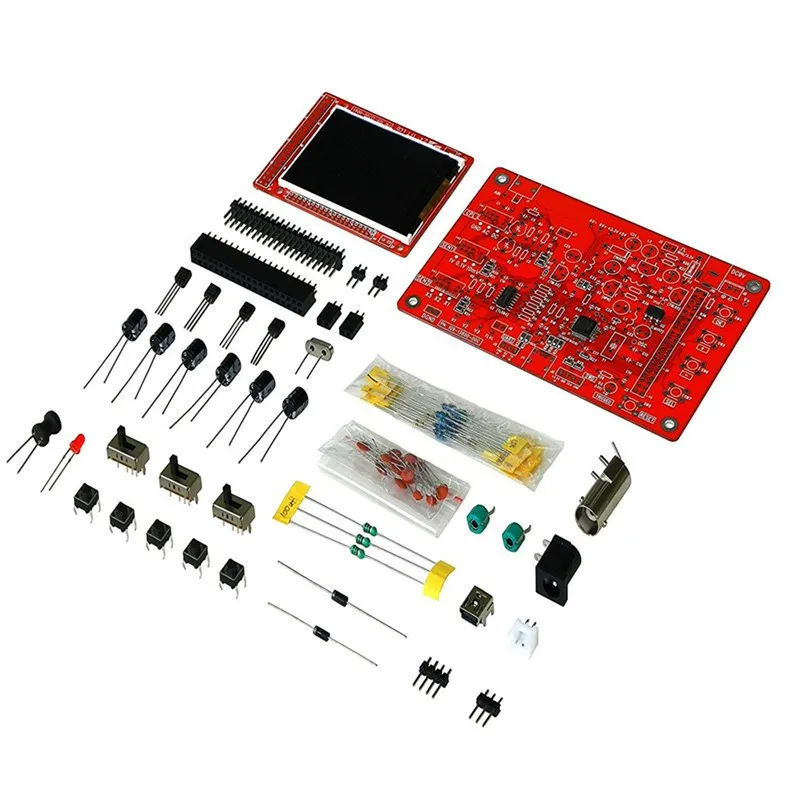

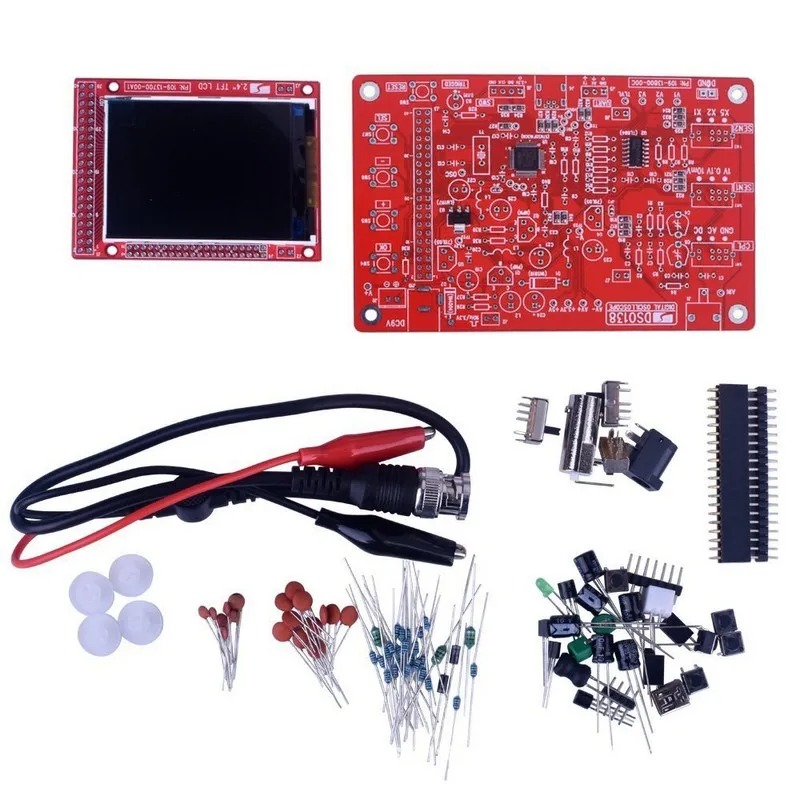

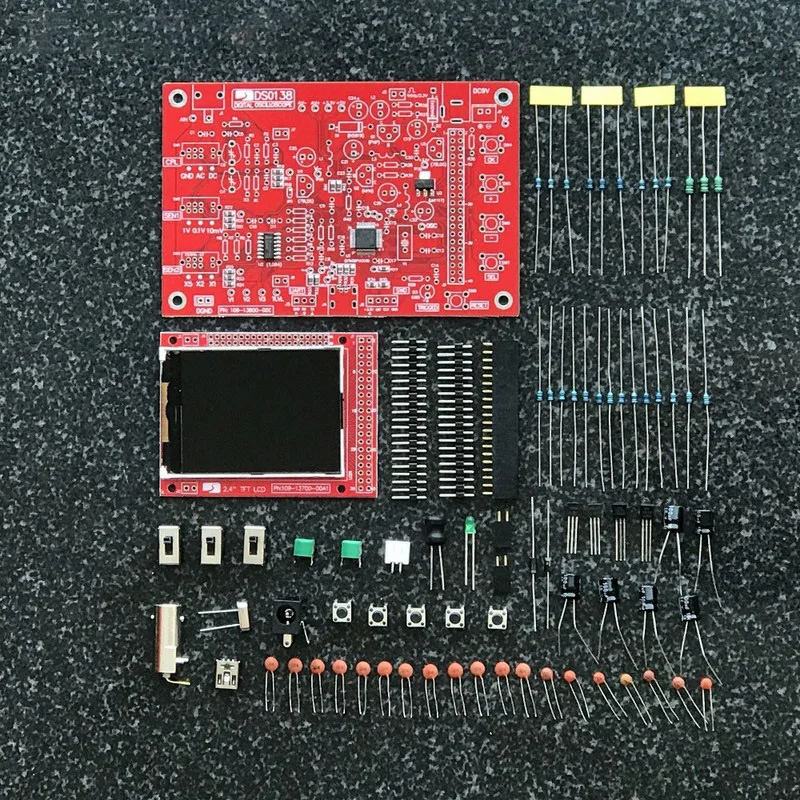

1 * DSO138 DIY Набор цифрового осциллографа
1 * зонд
2 * Руководство пользователя (на английском языке)
