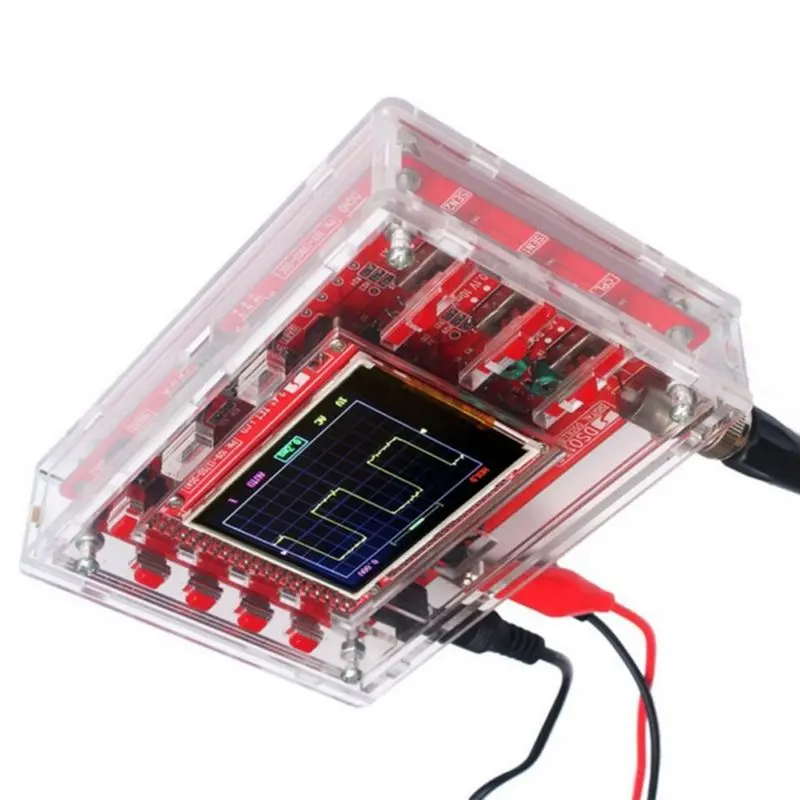

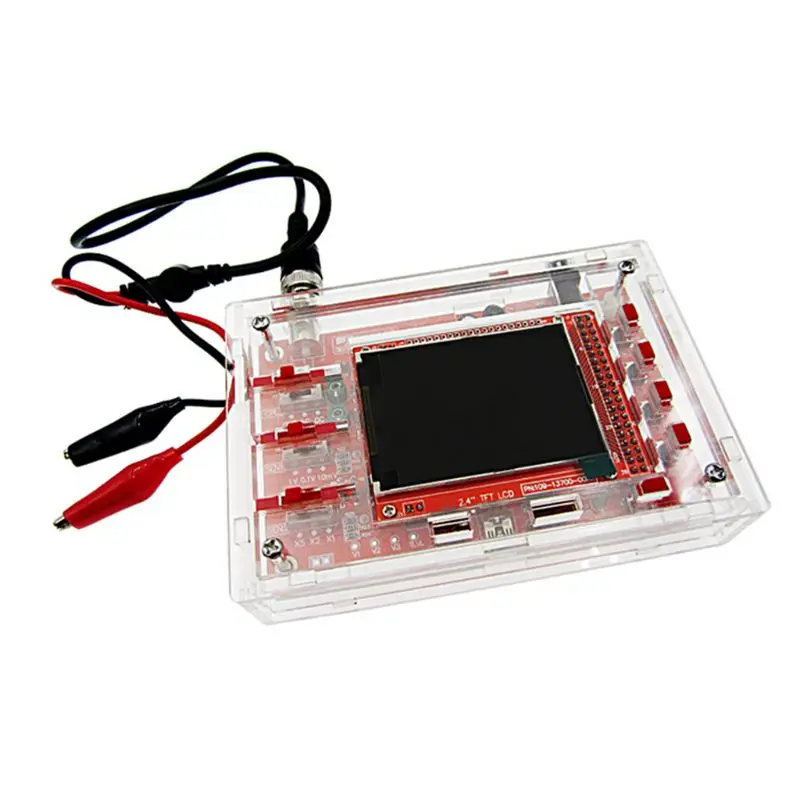

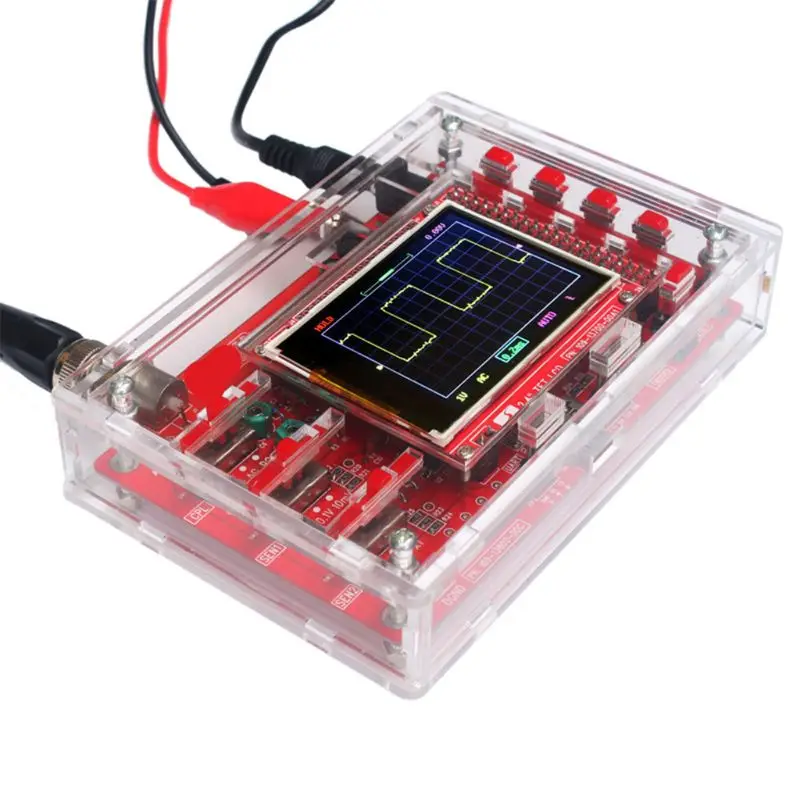

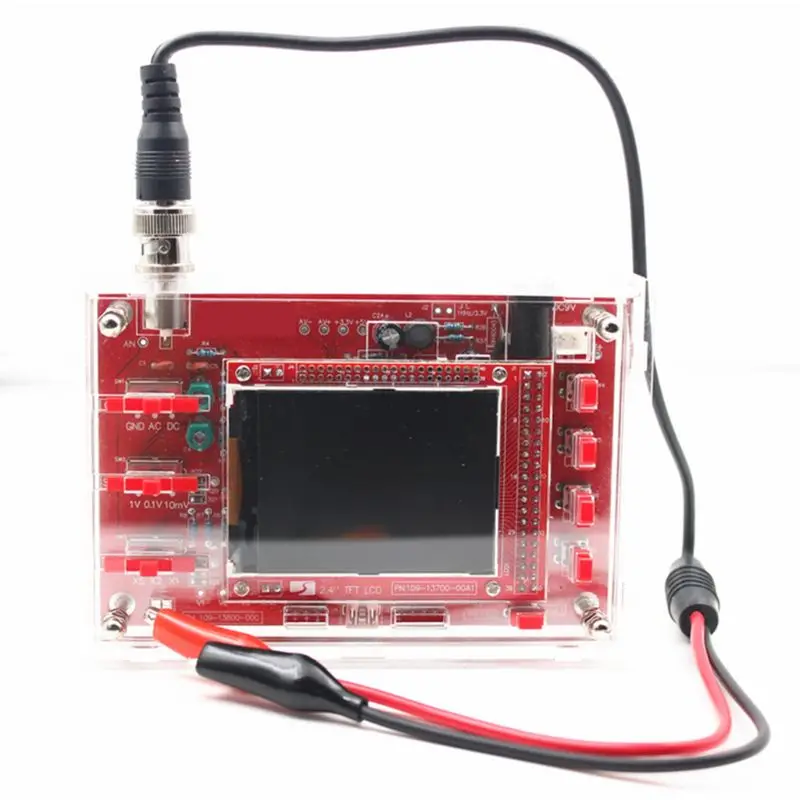

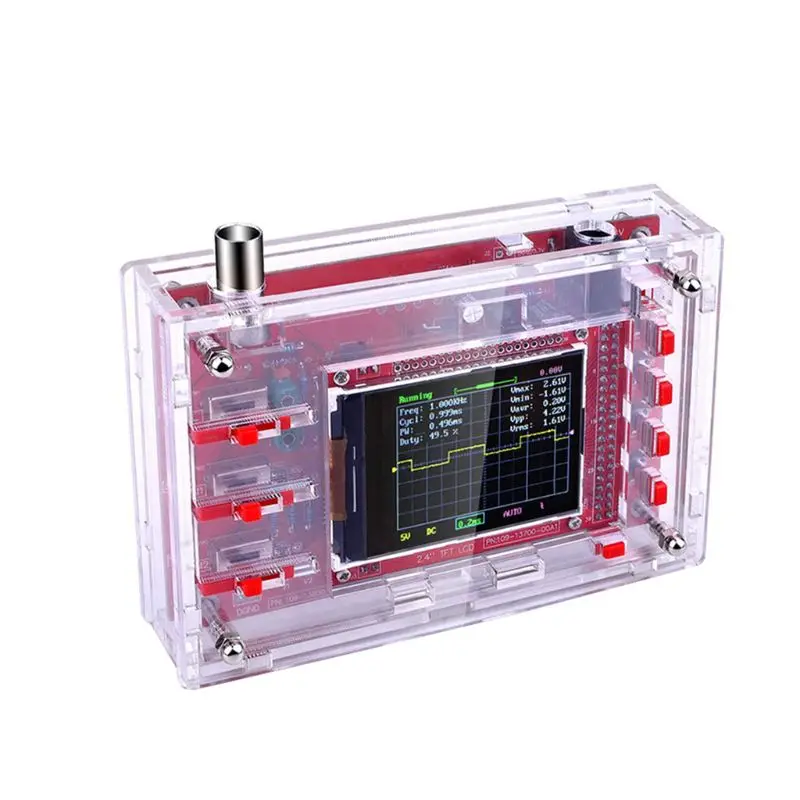

Карманный цифровой осциллограф 2,4 "TFT, набор сделай сам, ручной + акриловый чехол сделай сам, чехол, оболочка для DSO138
Shop911043152 Store - Надежность 90.25%
Более 193 подписчиков, дата открытия магазина 09.11.2020
- Положительные оценки: 91% (368)
- Соответствие описанию: 90%
- Отвечает на сообщения: 90%
- Скорость отправки: 90%
Последнее обновление: 02.03.2022
2,4 "TFT карманный цифровой осциллограф Набор DIY частей ручной + акриловый чехол для DIY чехол для DSO138
100% новый и высокое качество
Особенности:
В этом комплекте используются ARM Cortex-M3 процессор (STM32F103C8), а также включает в себя 2,4 цветным экраном тонкопленочной технологии (тпт), а также может использоваться в качестве рукоятки тест Совет по развитию.
Может быть вторичная Разработка на основе этого набора, например, он может быть изменен на милливольтметр, регистраторы данных.
Регулируемое вертикальное смещение, и с инструкциями.
С автоматическим, регулярным и одноступенчатым режимами, легко захватывать форму волны момента.
Доступный триггер подъема или падения края.
Наблюдательная предыдущая форма сигнала триггера (отрицательная задержка).
Может замораживать в любое время дисплей формы волны (функция удержания).
Поставляется в 1 Гц/3,3 V квадратный тест волн источника сигнала.
С цифровым дисплеем параметров формы волны, включая частоту, период, ширину импульса, коэффициент мощности, Макс./мин./AVG./пиковые/виртуальные значения.
Функция хранения сигнала: не потеряет форму сигнала после выключения питания.
Обнаружение короткого замыкания и открытого замыкания: может помочь пользователю узнать ошибку пайки.
Функция распознавания контроллера TFT.
SMD был паян, больше подходит для начинающих электронных устройств.
Спецификация:

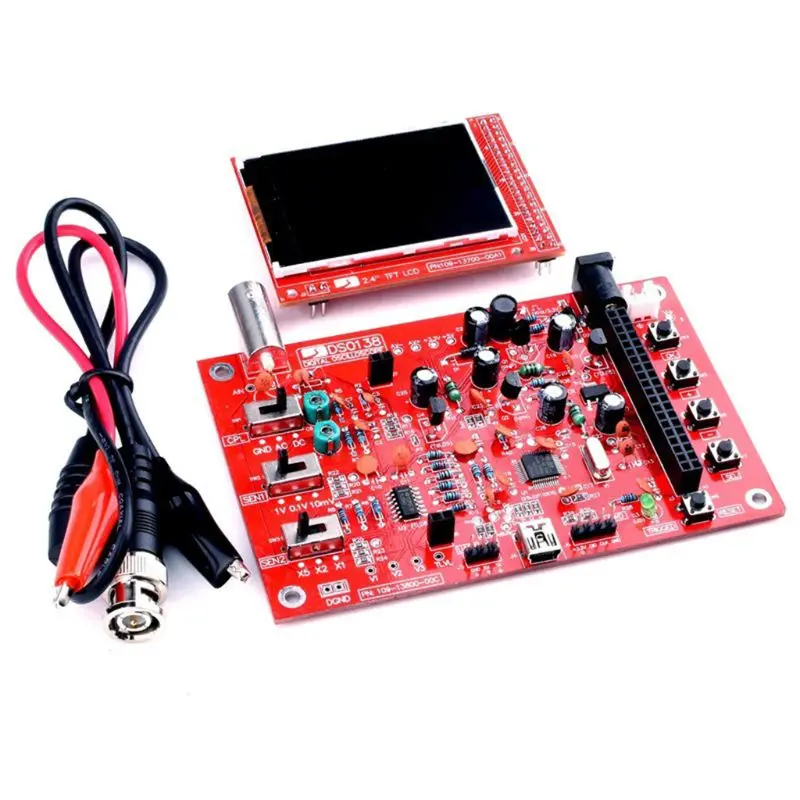

Комплект DSO138
Тип: не спаянный Набор DIY, и если вы заинтересованы, вы можете найти другой в этом магазине, который SMD спаян.
Максимальная частота дискретизации в реальном времени: 1Msps
Точность: 12 бит
Глубина буфера выборки: 1024 байт
Аналоговая полоса пропускания: 0-200 кГц
Вертикальная чувствительность: 10 мВ/див-5 В/див (1-2-5 прогрессивный способ)
Входное сопротивление: 1 момега
Максимальное входное напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд)
Режимы соединения: DC / AC / GND
Горизонтальный базовый Диапазон времени: 10mus / Div - 50s / Div (1-2-5 прогрессивный способ)
Напряжение питания: 9 В постоянного тока

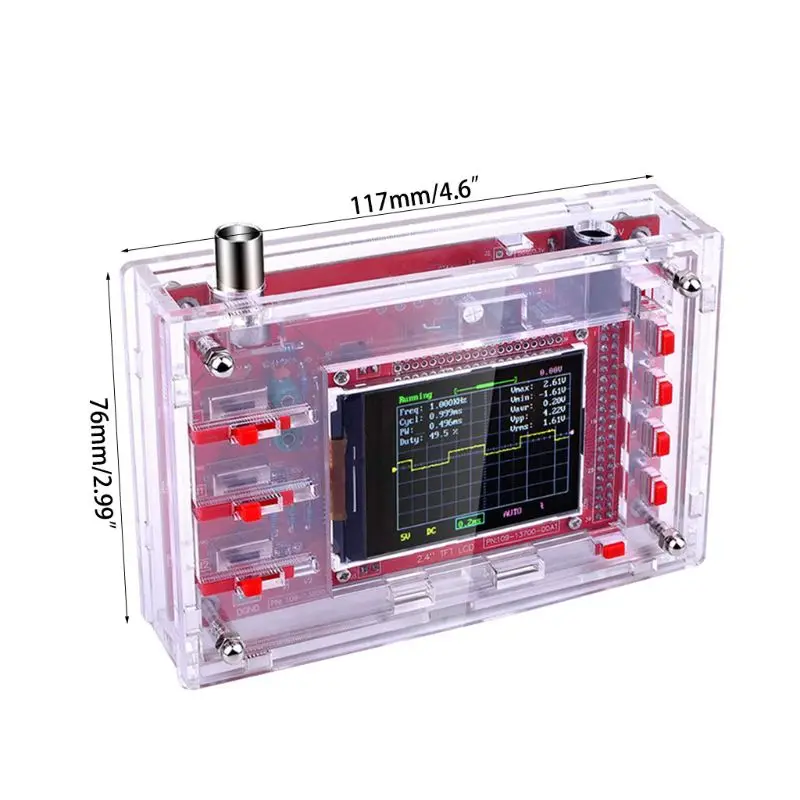

PCB Размеры: 117*76 мм/4,6 * 3in
Размер экрана: 52*40 мм/2*1,57 дюйма
Размер посылка: 18*12,5*3 см/7,08*4,92*1,18 дюймов
Примечание: 1. Допускается погрешность в 0-1 см из-за ручного измерения. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку.

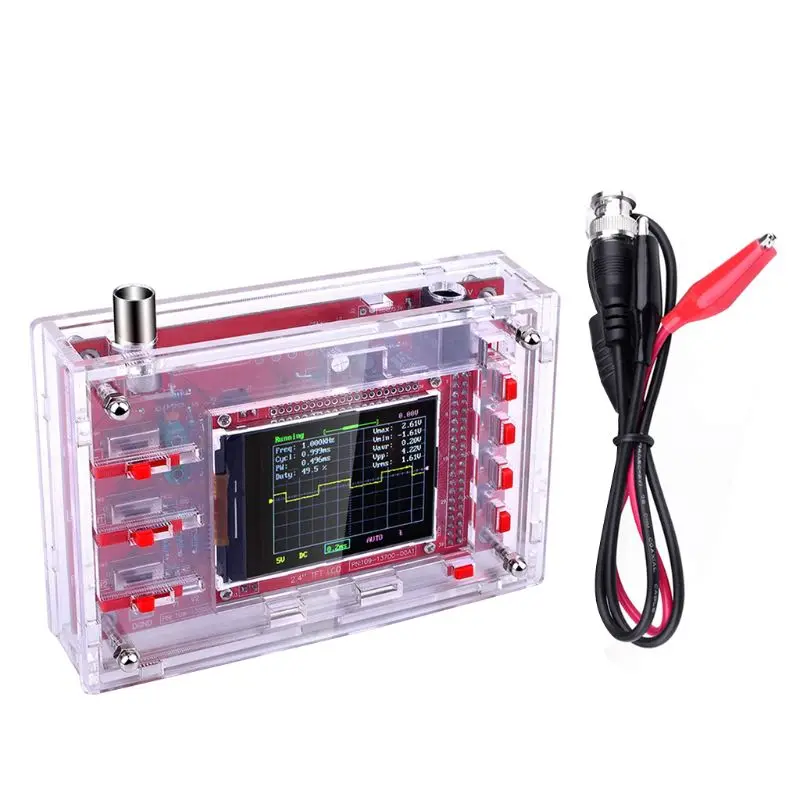

Посылка включает в себя:
1 * цифровой осциллограф
1 * зонд
1 * Руководство пользователя (на английском языке)
-
Вес логистики0.286
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаOOTDTY
-
Номер моделиother
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер дисплея5.0-6.9 Дюйм(ов)
-
Размер логистики - высота (см)10
-
Размер логистики - длина (см)10
-
Размер логистики - ширина (см)10
-
СертификацияNONE
-
Съемные элементы питанияНет
-
Товары для ремонтаЭлектрический
-
Частота дискретизации в реальном времени1Msps
