Карманный цифровой осциллограф с открытым исходным кодом 2,4 "TFT 1Msps с зондом и защитным чехлом
L-IN Store - Надежность 92.25%
Более 464 подписчиков, дата открытия магазина 04.02.2021
- Положительные оценки: 93% (2082)
- Соответствие описанию: 92%
- Отвечает на сообщения: 92%
- Скорость отправки: 92%
Последнее обновление: 19.09.2024

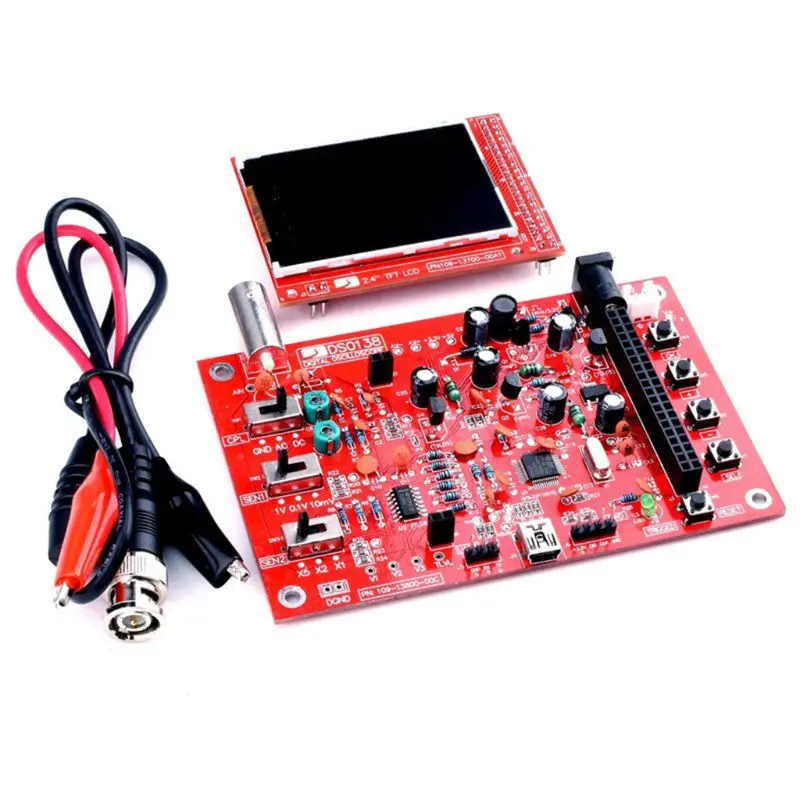

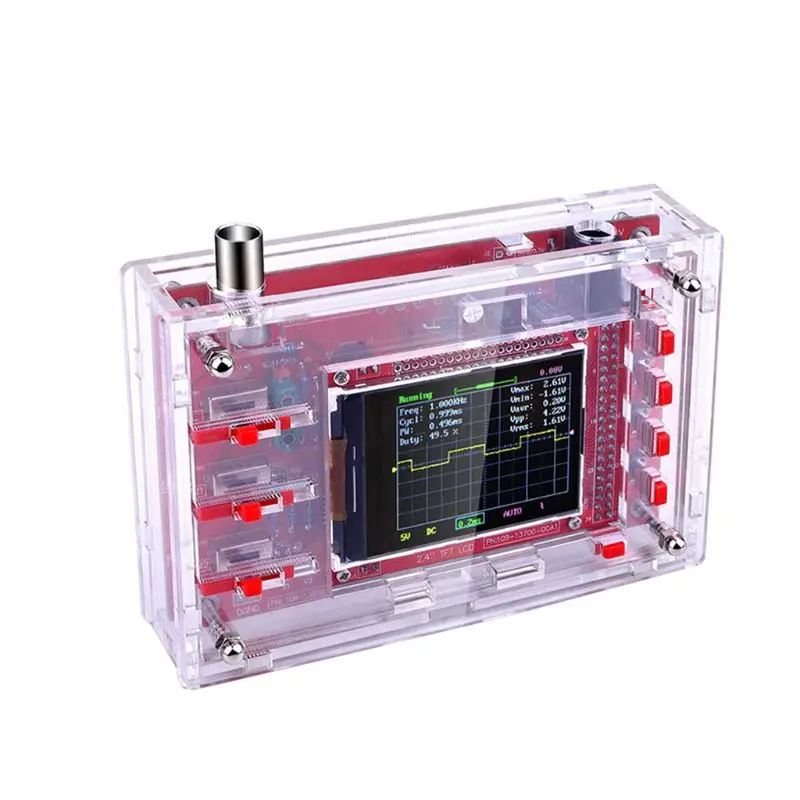

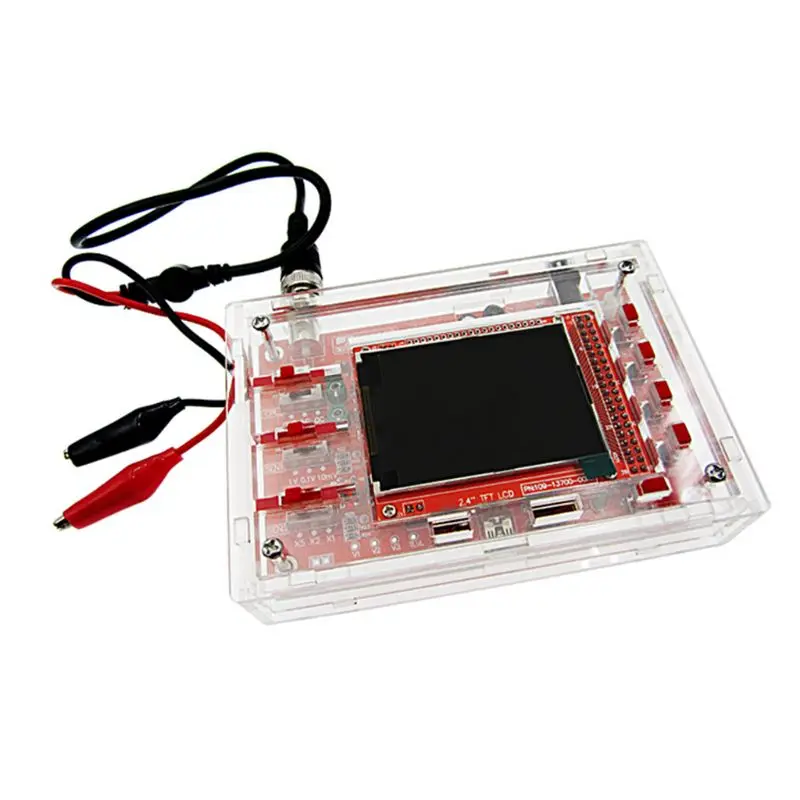

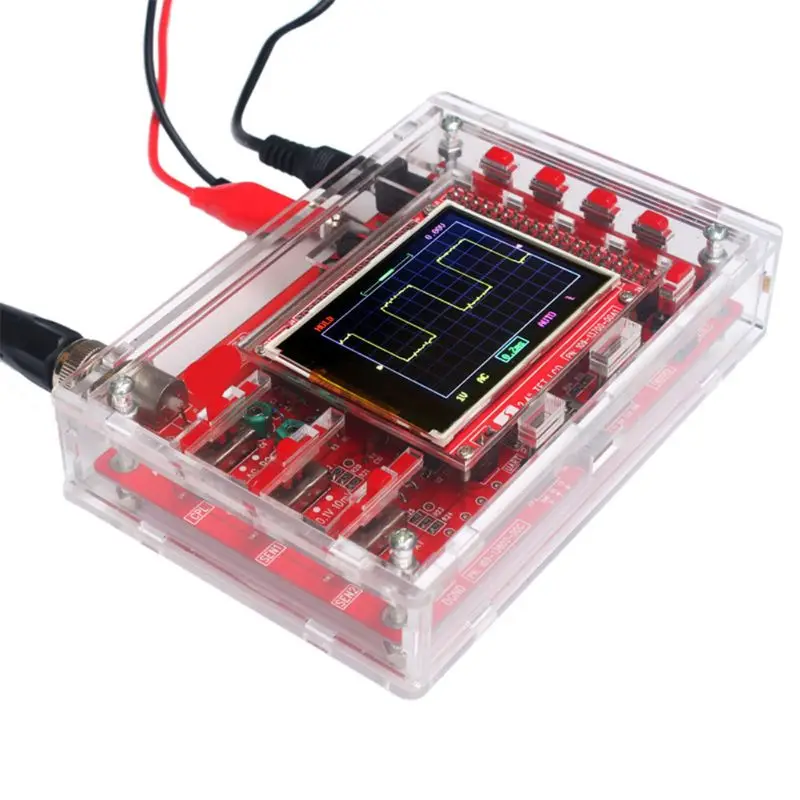

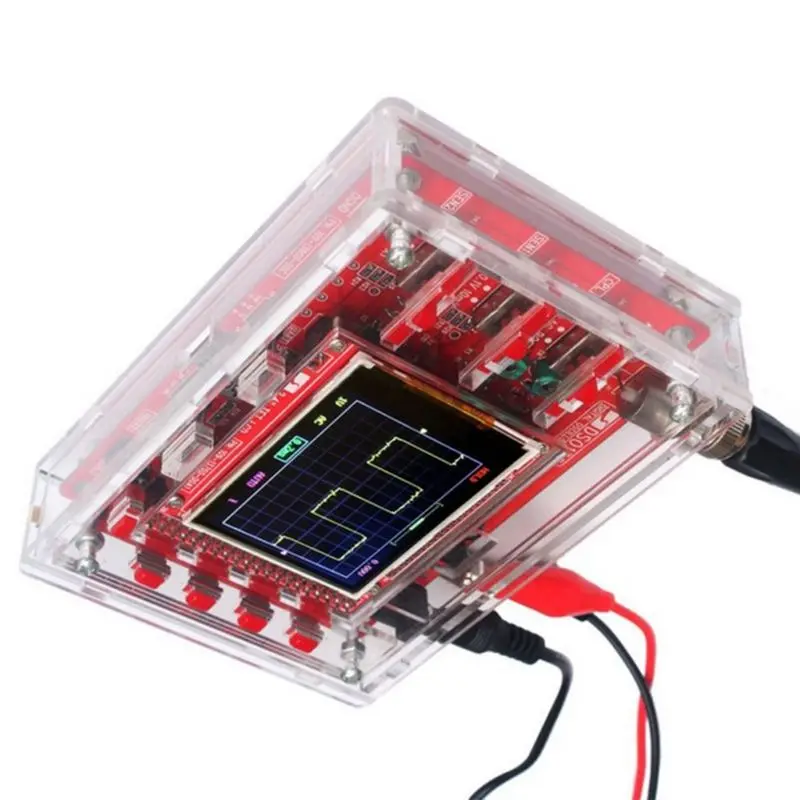

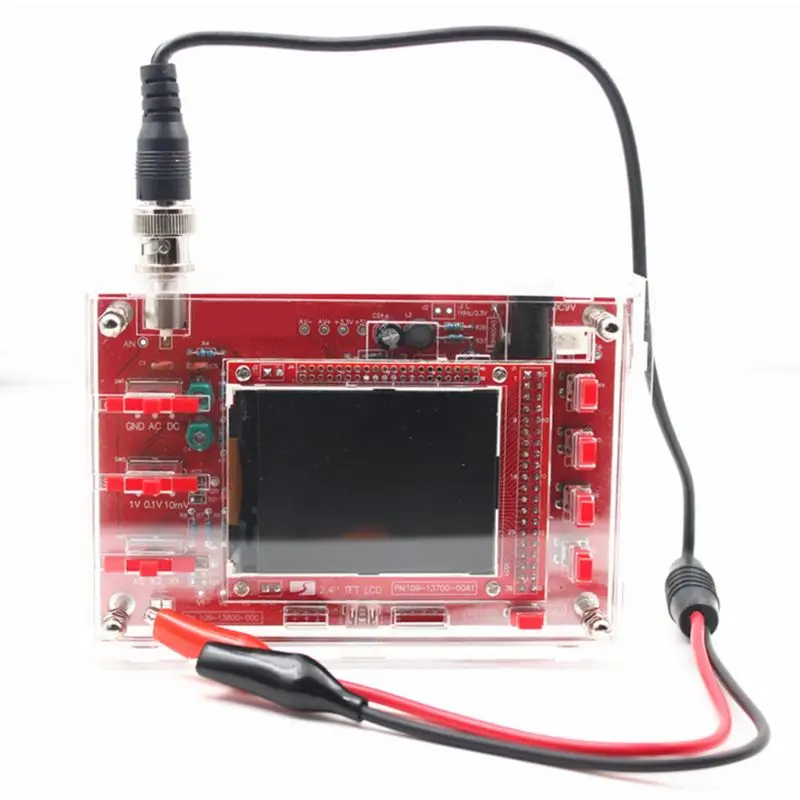

2,4 "TFT карманный цифровой осциллограф комплект DIY части ручной + акриловый DIY чехол крышка Корпус для DSO138
100% Новинка и высокое качество
Особенности:В этом наборе используется процессор ARM Cortex-M3 (STM32F103C8) и 2,4 дюймовый цветной TFT-экран, может использоваться в качестве макетной платы ARM test.Может быть вторичной разработкой на основе данного комплекта, например, его можно менять на милливольтметр, регистраторы данных.Регулируемое вертикальное смещение, и с инструкцией.С автоматическим, регулярным и однострочным режимами, легко захватывает мгновенную форму волны.Доступен триггер с поднимающимся или падающим краем.Наблюдаемый предыдущий триггерный сигнал (отрицательная задержка).Можно заморозить в любое время отображение формы волны (функция удержания).Источник тестового сигнала прямоугольной волны 1 Гц/3,3 В.С цифровым дисплеем параметров формы волны, включая частоту, период, ширину импульса, коэффициент работы, Макс./мин./AVG./пик-пик/виртуальные значения.Функция хранения формы волны: не потеряет форму волны после выключения питания.Обнаружение короткого замыкания и открытого замыкания: может помочь пользователю узнать ошибку пайки.Функция распознавания TFT-контроллера.Поверхностный монтаж был припаян, больше подходит для начинающих электронных устройств.

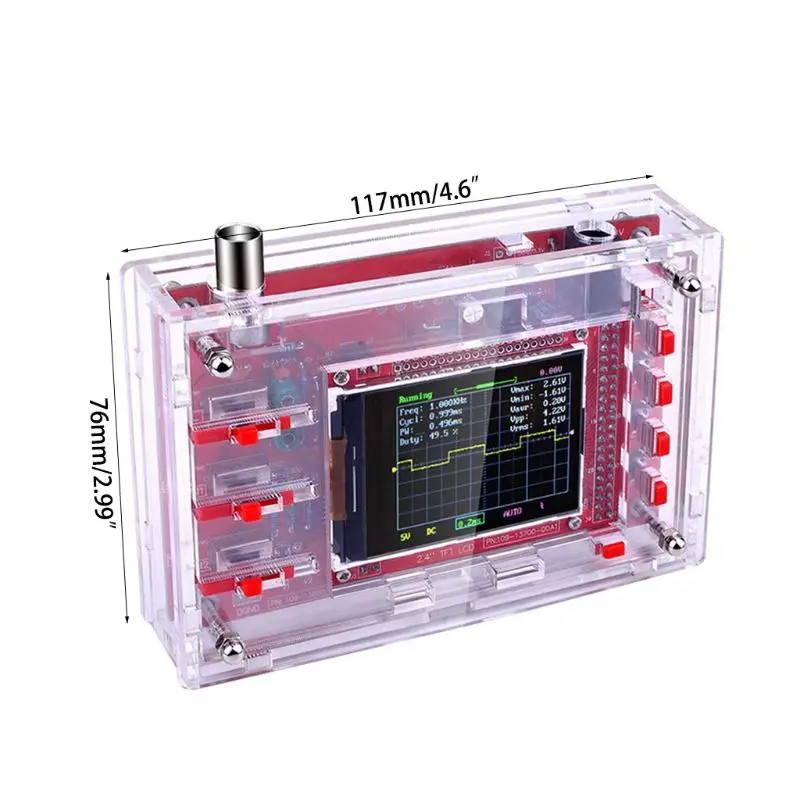

Спецификация:Комплект DSO138Тип: не припаянный набор для самостоятельной сборки, и если вы заинтересованы, вы можете найти другой в этом магазине, который припаян SMD.Максимальная частота дискретизации в реальном времени: 1 Мбит/сТочность: 12 битГлубина буфера выборки: 1024 байтАналоговая полоса пропускания: 0-200 кГцВертикальная чувствительность: 10 мВ/дел-5 В/дел (1-2-5 прогрессивный способ)Входное сопротивление: 1 момегаМаксимальное входное напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд)Режимы соединения: DC / AC / GNDГоризонтальный временной диапазон: 10mus / Div - 50s / Div (1-2-5 прогрессивный способ)Напряжение питания: 9 В постоянного токаРазмер печатной платы: 117*76 мм/4,6*3 дюймаРазмер экрана: 52*40 мм/2*1,57 дюймаПосылка: 18*12,5*3 см/7,08*4,92 * 1.18inПримечание: 1. Замеры сделаны вручную, поэтому возможны отклонения на 0-1 см. Пожалуйста, убедитесь, что вы не возражаете, прежде чем делать ставку.

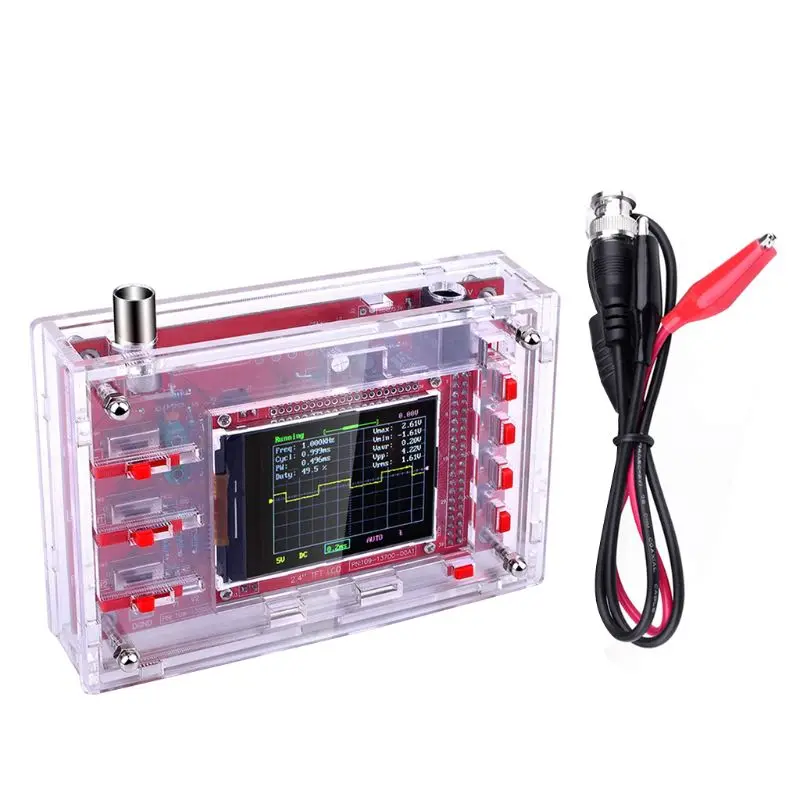

Посылка входит:1 * комплект цифрового осциллографа1 * зонд1 * Руководство пользователя (на английском языке)
-
Вес логистики0.320
-
Длина записи12Bit
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаOOTDTY
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер дисплея2.9 Дюйм(ов) и Под
-
Размер логистики - высота (см)8
-
Размер логистики - длина (см)20
-
Размер логистики - ширина (см)15
-
СертификацияNONE
-
Съемные элементы питанияНет
-
Товары для ремонтаЭлектрический
