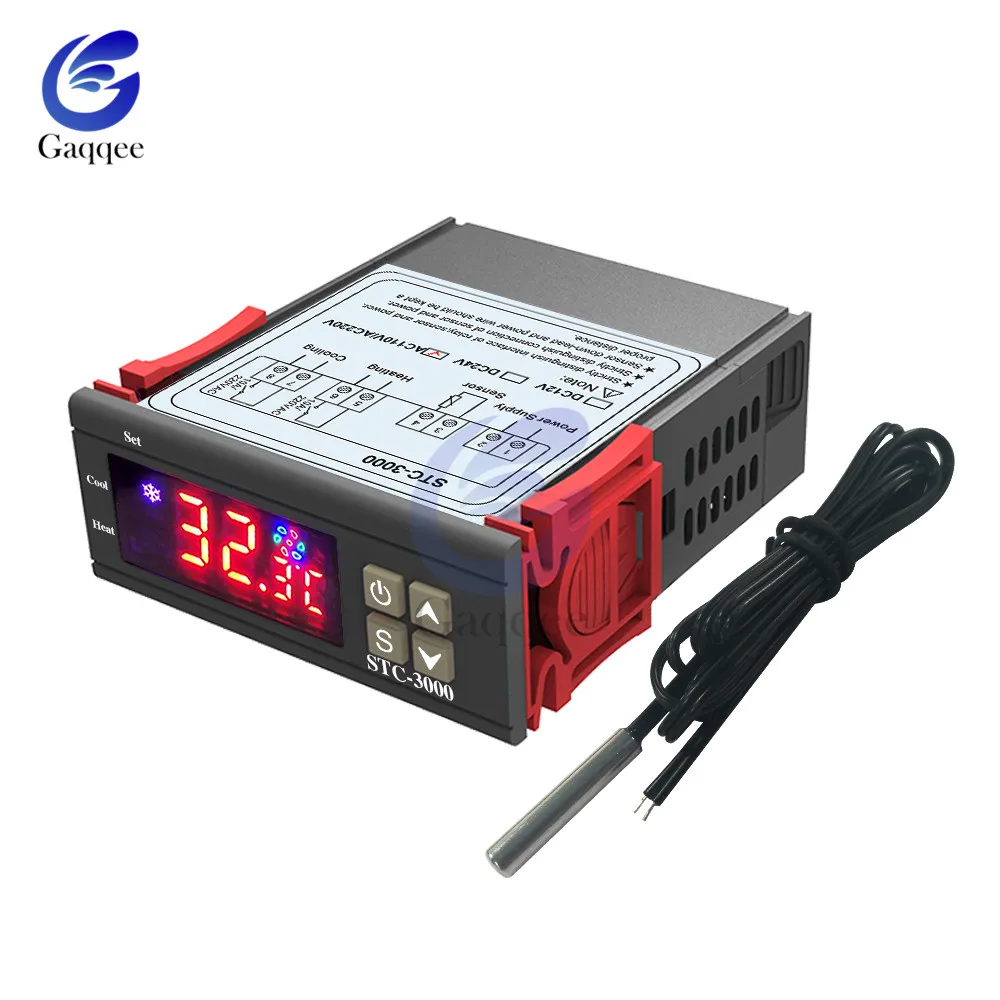

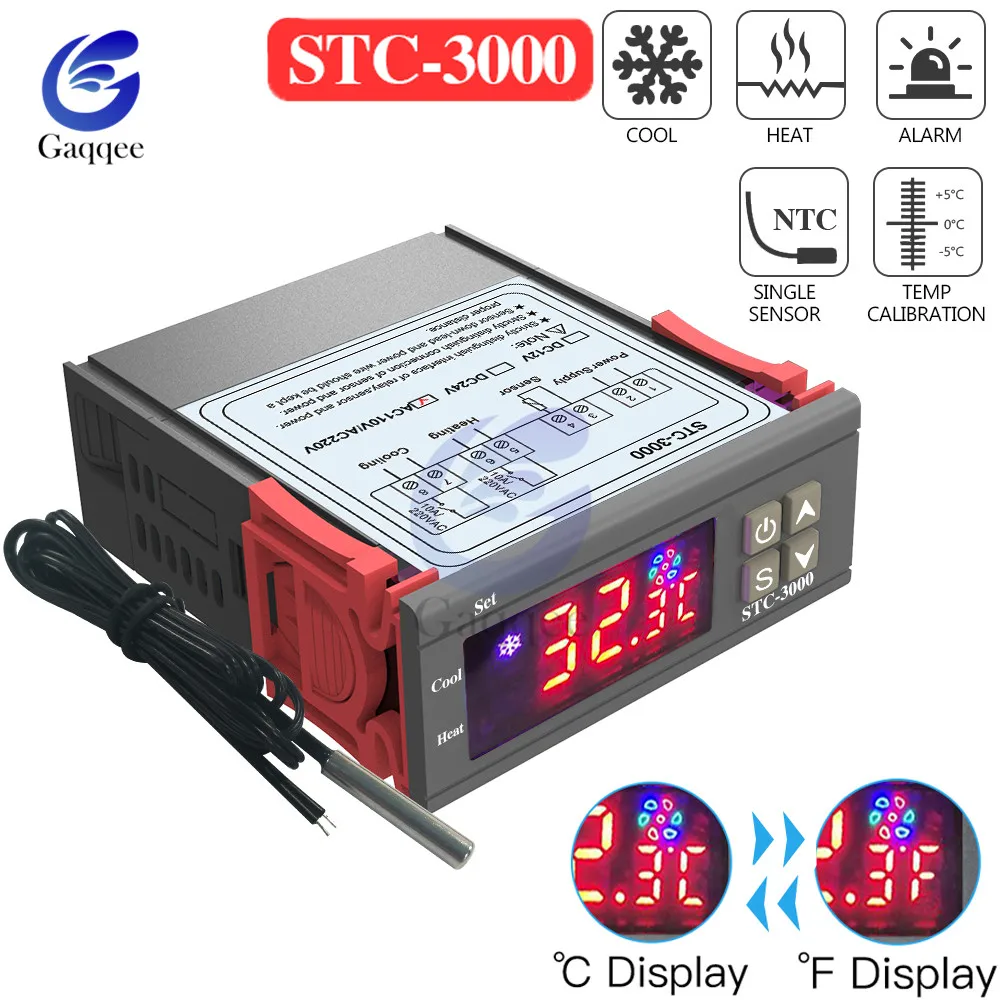

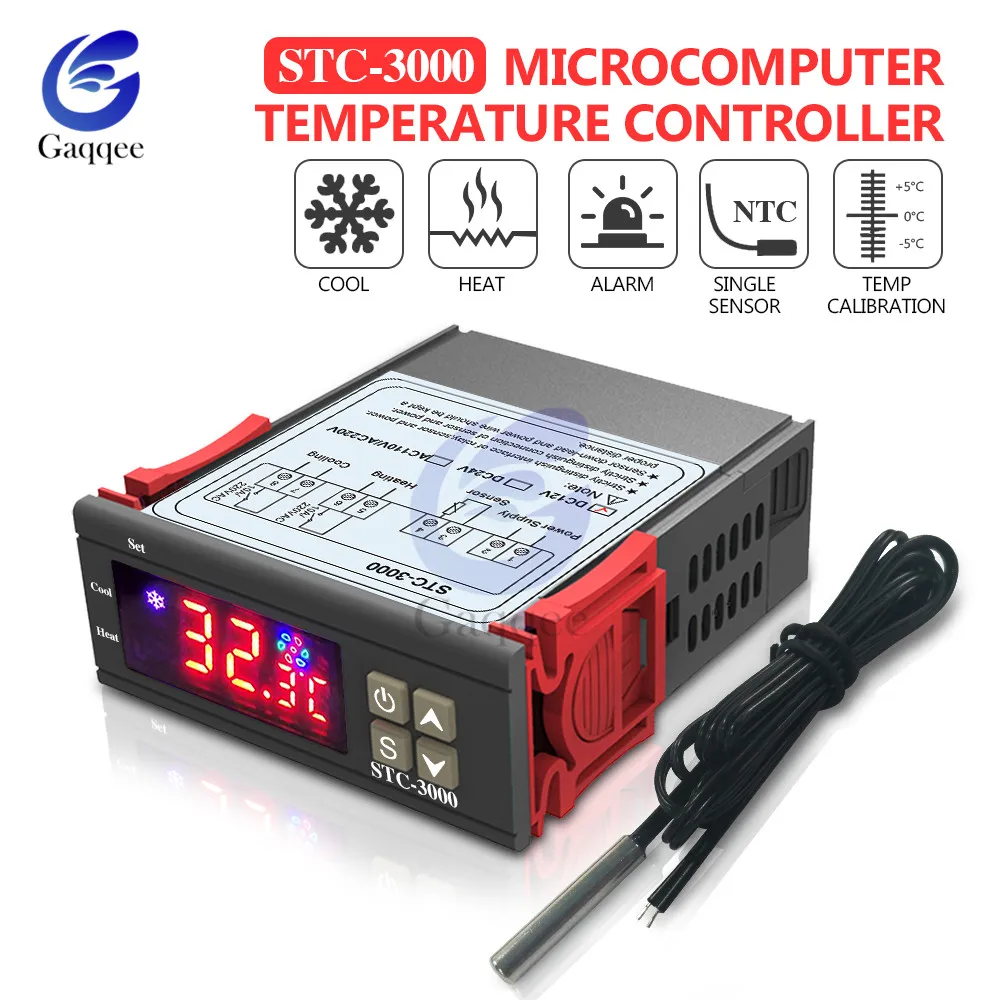

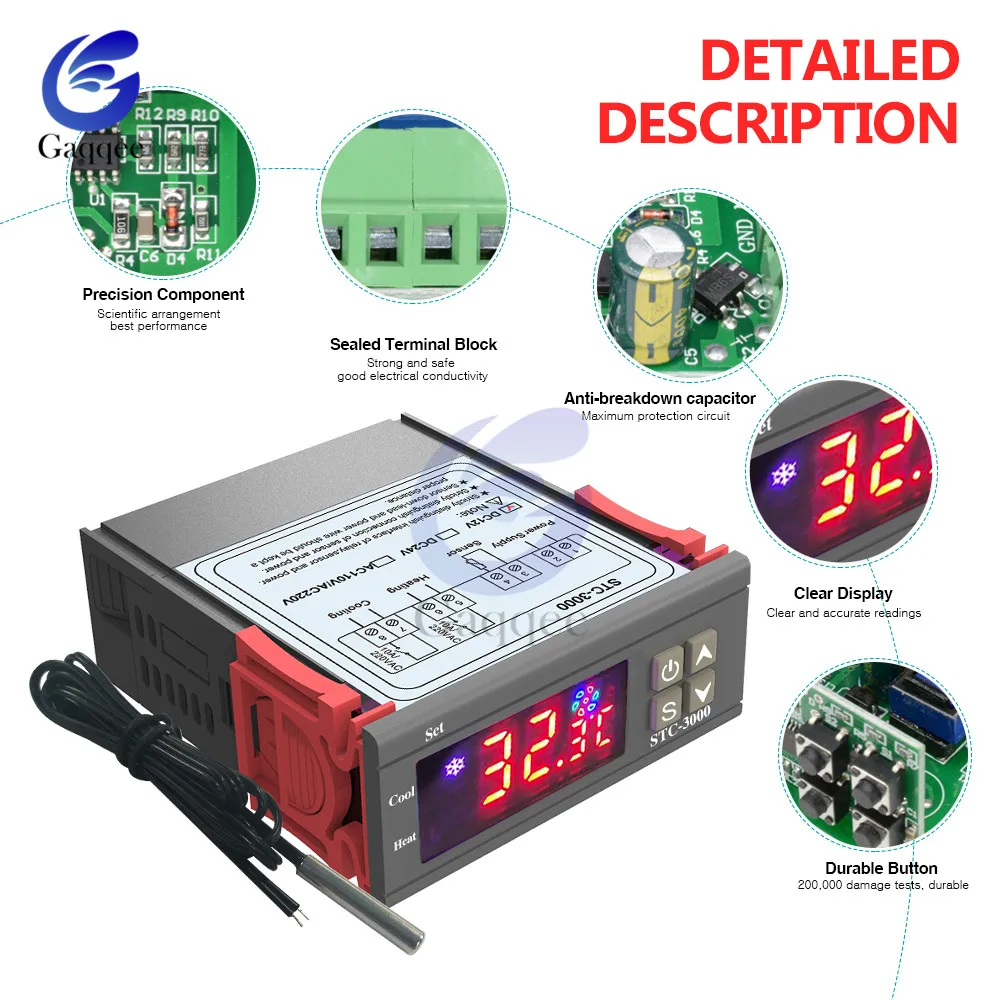

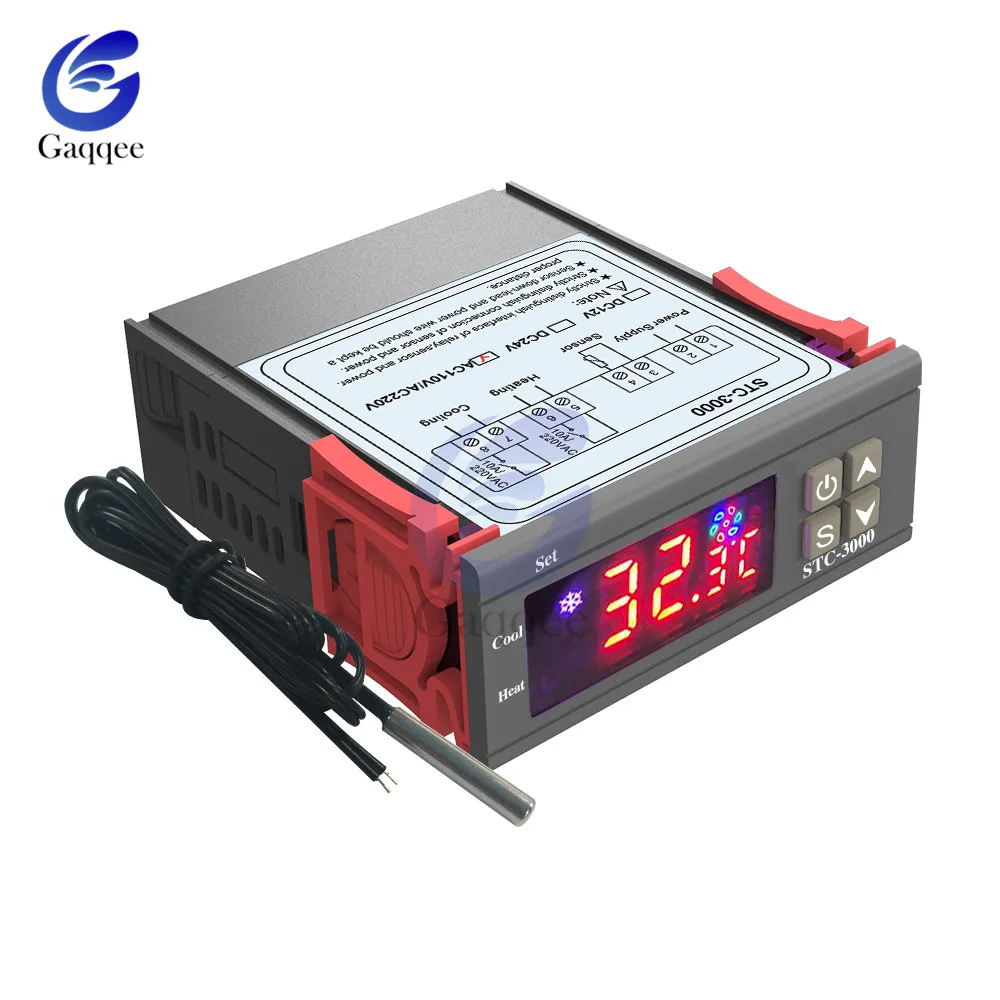

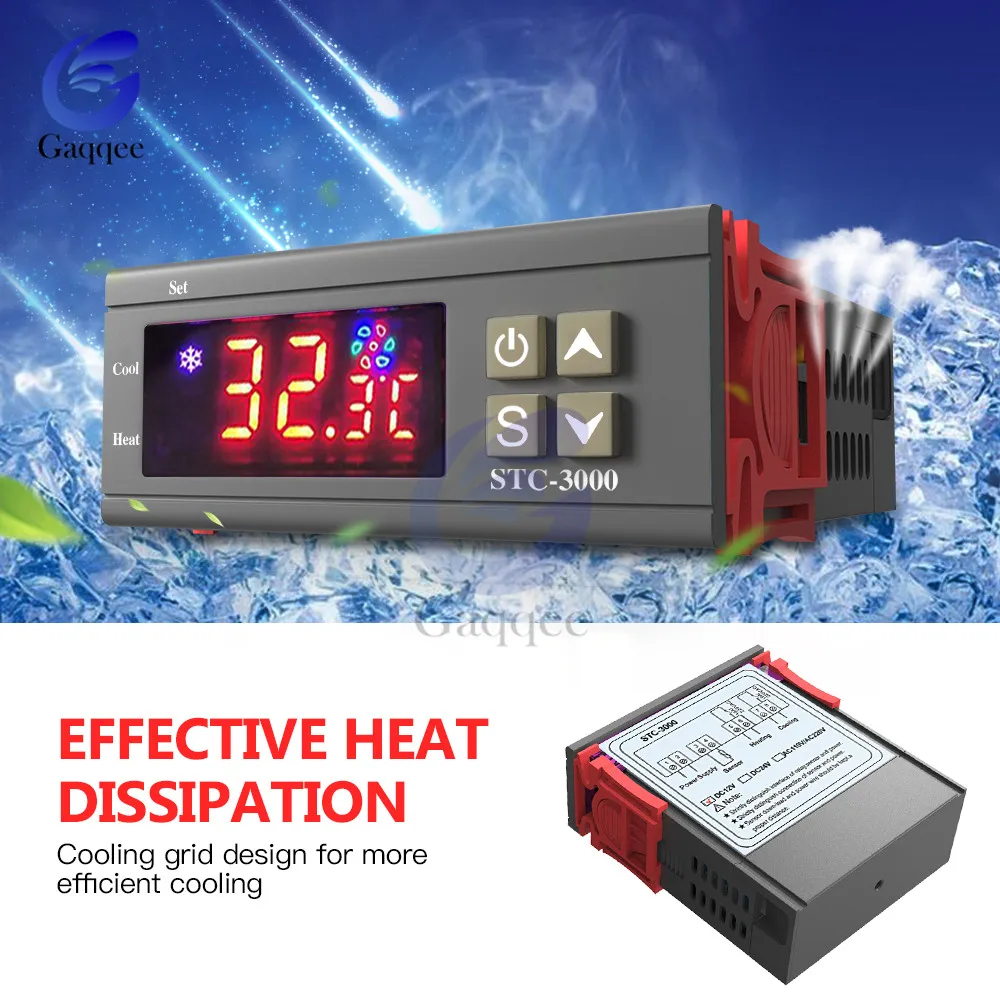

STC-3000
Основные инструкции:
Переключение режимов между прохладным и тепловым; Контроль температуры
Установка значения настройки температуры и значения разницы;
Температура калибровки;
Предохранение от задержки выхода управления efrigerating; Сигнал тревоги когда
Температура превышает
Температурный Предел или при ошибке датчика.

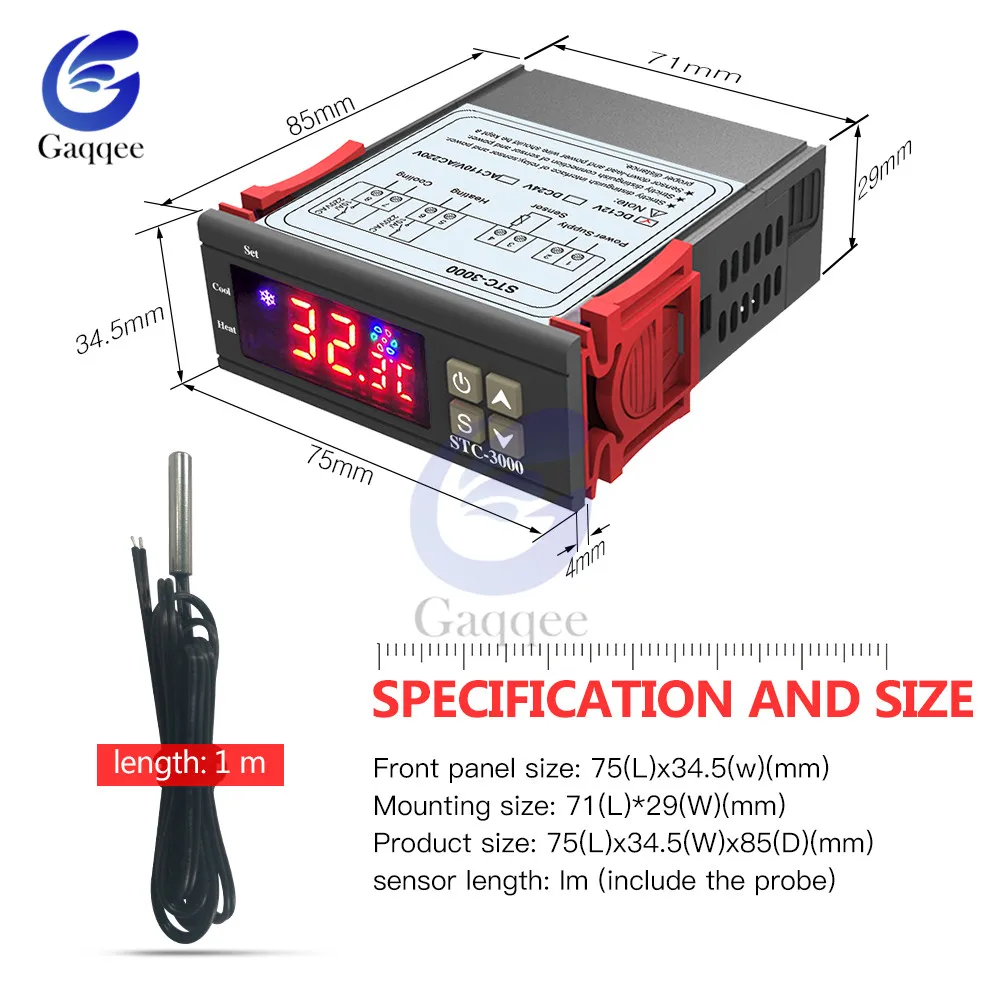

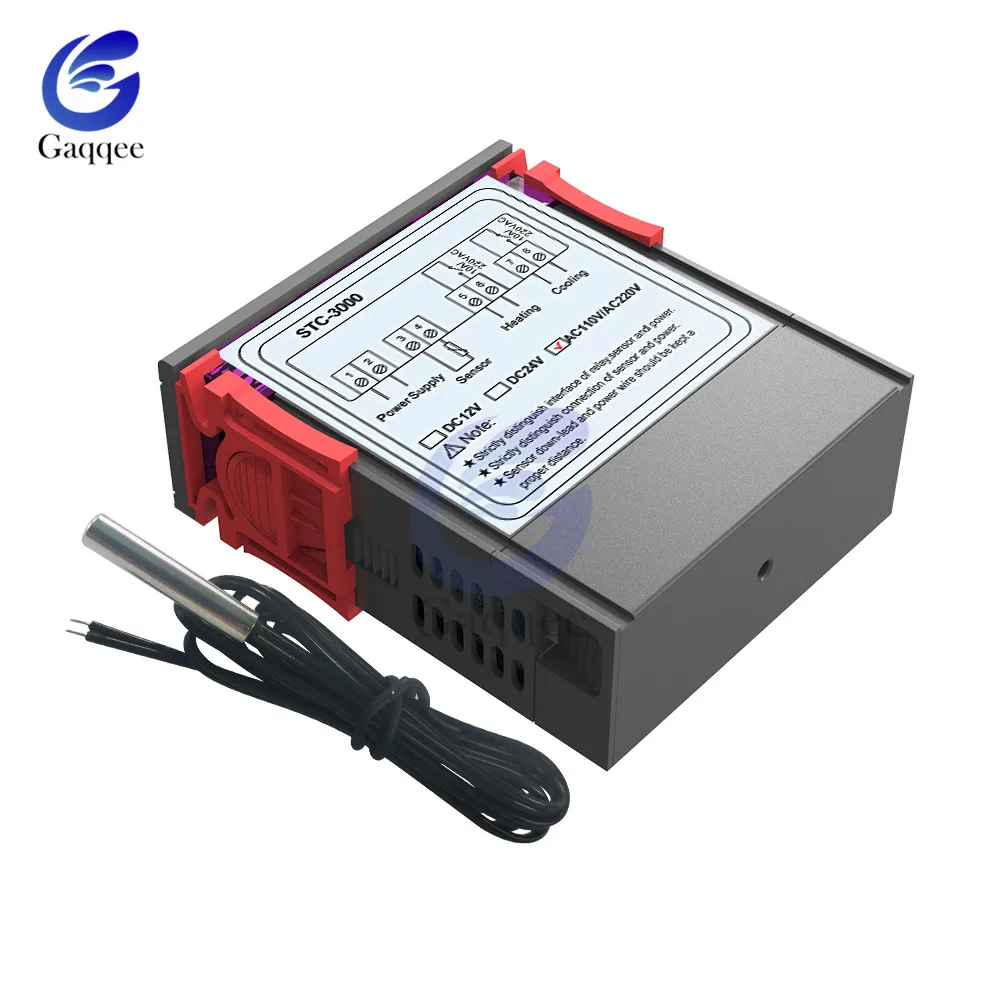

Параметры и Размеры:
Размер передней панели: 75(L) x34,5 (w)(мм)
Размер крепления: 71 (Д) * 29 (Ш) (мм)
Размер изделия: 75(L) x34,5 (W)x85(D)(мм)
Длина датчика: Im (включая зонд)
Технические параметры:
Диапазон измерения температуры: 50C-99C
Разрешение: 0.1C
Точность: + 1 C(-50C-70 C)
Задержка срабатывания датчика: l minute
Мощность питания: 110V/220VAC + 10% В переменного тока, 50/60 Гц
Потребляемая мощность: <3 Вт
Датчик: Датчик NTC (IPC)
Контактная мощность реле: холодный (10А/250В переменного тока); Тепло (10А/250В переменного тока)
Температура окружающей среды: 0C-60 C
Температура хранения: -30C-75
Относительная влажность: 20-85% (без конденсата)

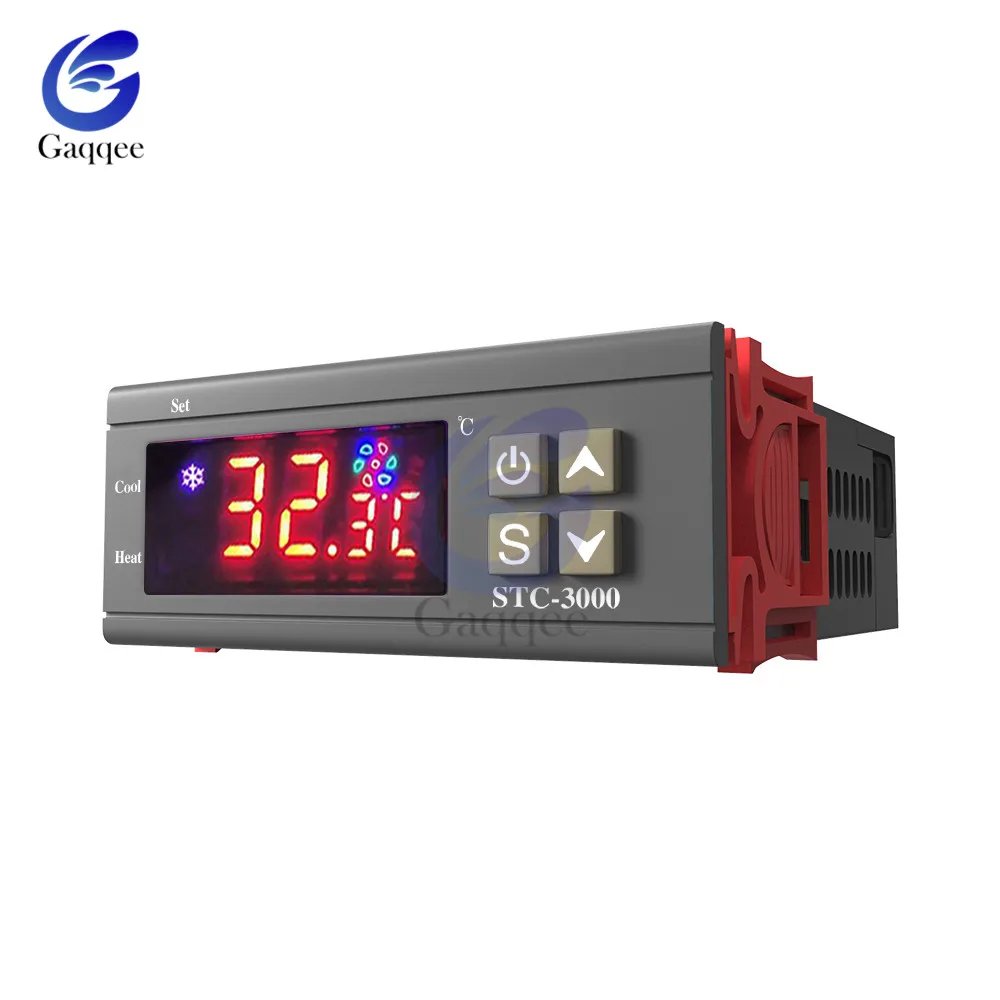

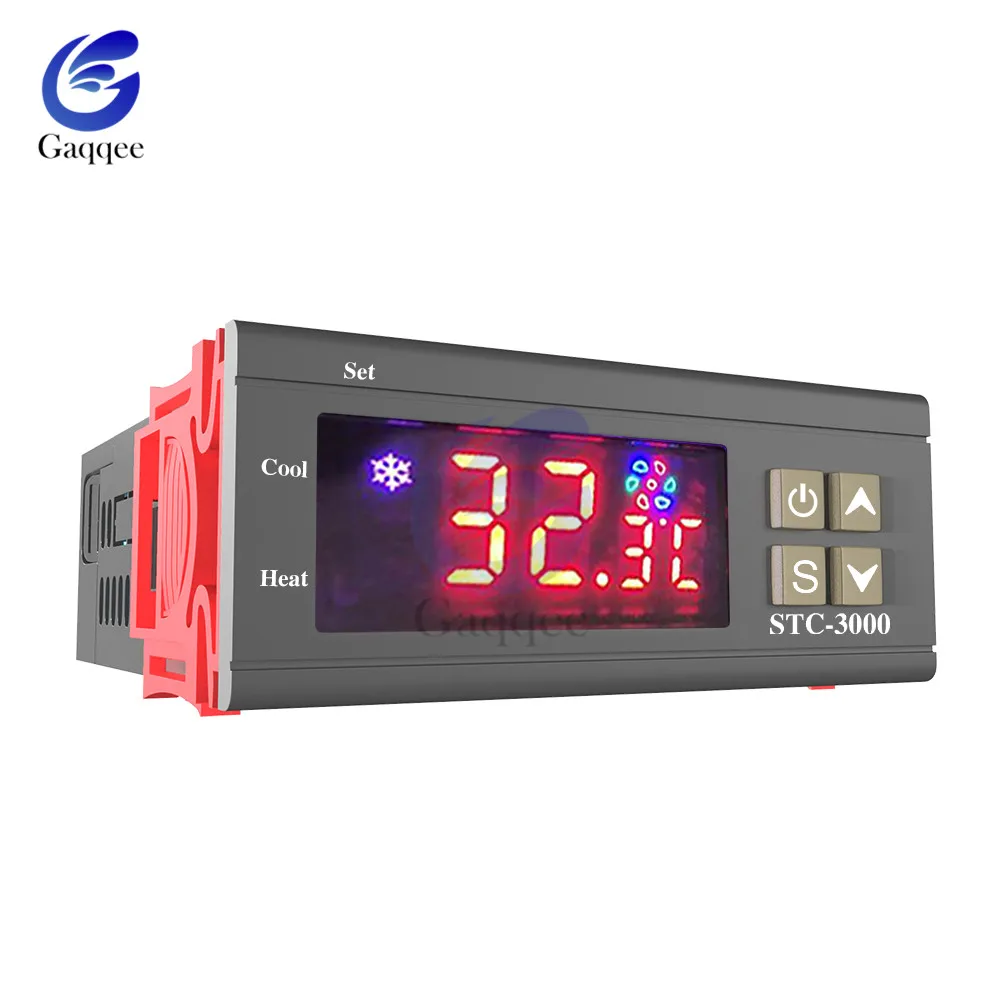

Панель инструкция
Индикатор светильник инструкции о статусе
Индикатор светильник
Функция
Обратите внимание
Прохладный индикатор Бордовый
ВКЛ: запуск холодильника; ВЫКЛ: остановка охлаждения; Вспышка: задержка компрессора
Прохладный 、 Индикатор нагрева
Светильник не может быть включен
Статус одновременно
Индикатор нагрева бордовый
ВКЛ.: запуск нагрева; ВЫКЛ.: остановка нагрева
Набор индикатор Бордовый
On: статус настройки параметров
Управление кнопкой instructructiom
1. Метод просмотра параметров: Когда контроллер работает нормально, нажмите и отпустите кнопку «▲» один раз,
Отобразите Значение набора температур, нажмите и немедленно отпустите кнопку «▼» один раз, чтобы отобразить Значение набора разности температур, 2 секунды
Возврат к нормальному температурному дисплею
2. Установите метод параметров
Когда контроллер работает нормально, нажмите и удерживайте кнопку «S» более 3 секунд, чтобы войти в режим модифицированных параметров «Set»
Светильник индикатора включен, и цифровая трубка отображает код «F1» первого пункта меню.
Нажмите «▲» или «▼», чтобы прокрутить вверх или вниз пункт меню и отобразить код меню, нажмите «S»
В клавише отображается значение параметра текущего меню. Удерживайте клавишу «S» и нажмите и удерживайте «▲» или «
Ключ можно отрегулировать вверх или вниз, и отображается значение параметра текущего меню, удерживая «S» и «▲»
Клавиша или клавиша «▼» может быстро вверх или вниз и отображать настройки параметров текущего меню.
После завершения нажмите и отпустите кнопку питания, чтобы сохранить изменение параметра и вернуться в нормальное состояние отображения температуры.
При отсутствии операции ключа в течение 0 секунд модификация параметра не будет сохранена и возвращена в нормальное состояние отображения.
«Er» отображается, если происходит ошибка при сохранении параметра, и возвращается в нормальное состояние дисплея через 3 секунды.
3. Данные системы ремонта
Когда устройство включено, сначала проверьте, является ли параметр нормальным. Если проверка неверна, она отобразит «ER». Нажатие любой кнопки в это время восстановит настройки параметров по умолчанию и будет работать нормально. В это время рекомендуется сбросить параметры.
Управление инструкция
При нормальном рабочем состоянии контроллера нажмите и удерживайте кнопку «» для 3s, чтобы выключить контроллер; Под контроллером «off»
Состояние, нажмите и удерживайте кнопку «» для 3s может включить контроллер.
При нормальном рабочем состоянии контроллера экран отображает текущее значение температуры; Также контроллер может также
Переключение режима работы между нагревом и охлаждением.
Контроллер запускает Холодильный светильник с крутым индикатором при измерении температуры ≥ значение +
Разница значений, и холодильное реле подключен; «Cool» индикатор светильник мигает, это указывает на то, что холодильная установка
Оборудование находится в состоянии задержки защиты компрессора; При измерении температуры ≤ Значение набора температуры, прохладное
Светильник индикатора и реле охлаждения отключаются.
Система начинает нагреваться при измерении температуры ≤ температуры
Установить значение-значение разницы, и «тепло»
Светильник индикатора включен, и тепловое реле подключается; При измерении температуры ≥ Значение набора температуры индикатор «тепло»
Светильник выключен, и тепловое реле отключается.
Меню ИНСТРУКЦИЯ
Код
Функция
Заданного диапазона
По умолчанию
Обратите внимание
F1
Температура заданное значение
-50 ~ 99 ℃
10 ℃
F2
Разница заданное значение
1 ~ 10 ℃
3 ℃
F3
Компрессор время задержки
1 ~ 10 минут
3 минуты
F4
Температура калибровки и соотношение цена/качество
-10 ℃ ~ 10 ℃
0 ℃
F5

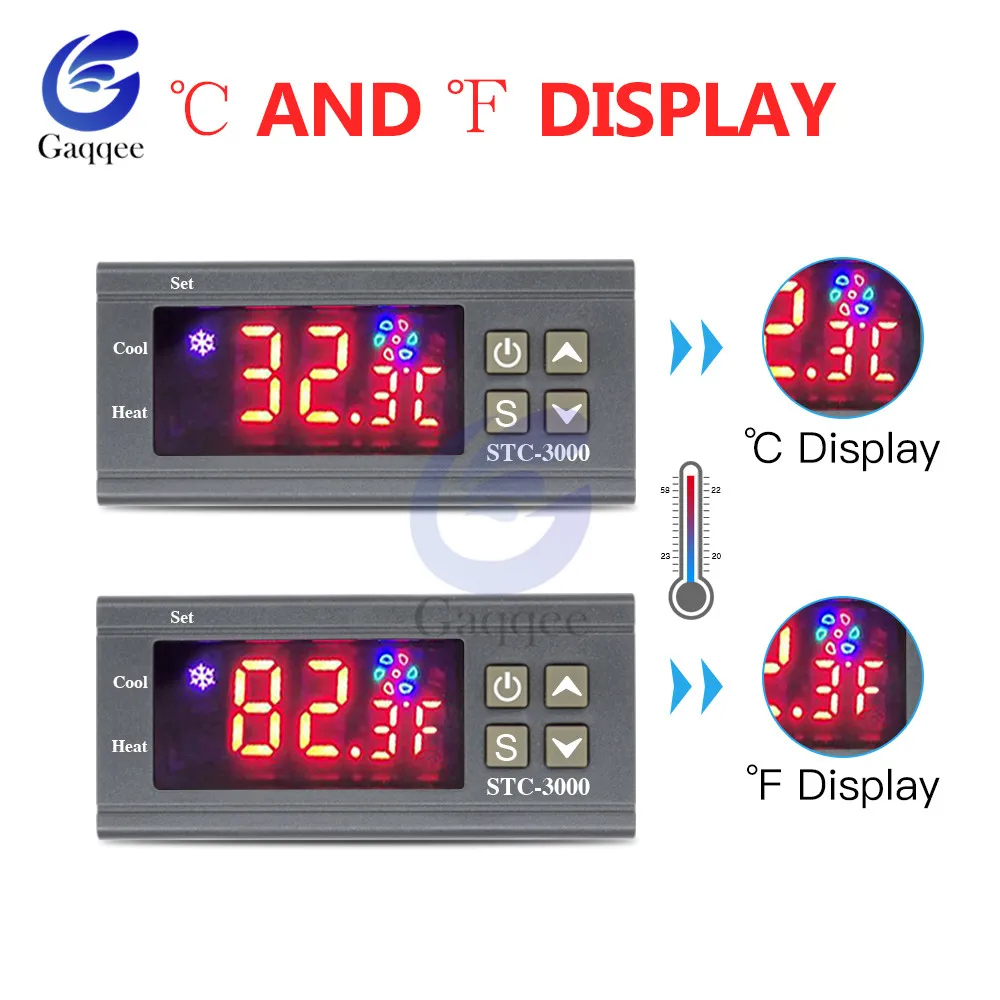

Fainthearted/Цельсия переключения
Заданного диапазона
0/1
Ошибка в описании:
Сигнализация при ошибке датчика: контроллер Активирует режим тревоги об ошибке датчика, когда датчик Открыть Цепь или короткое замыкание, все
Состояние работы отключено с помощью звуковых сигналов, а трубка nixie отображает «EE», нажмите любую клавишу, чтобы отменить звуковой сигнал,
Система снова отображает нормальную температуру, когда ошибка и ошибка очищены.
Будильник при измерении температуры превышает Диапазон измерения температуры: контроллер активирует функцию оповещения об ошибке
Когда измерительная температура превышает Диапазон измерения температуры, все состояние бега закрывается зуммером
Сигналы тревоги, и трубка nixie отображает «HH», нажмите любую клавишу, чтобы отменить звук тревоги, система обратно, чтобы отобразить нормальный
Температура, когда ошибка и ошибка очищены.
Безопасность правила:
★Опасности:
1. Строго отличить датчик вниз-свинца, провод питания и выходной релейный интерфейс друг от друга, и запрещать неправильный
Соединения или Перезагрузка реле.
2. Опасности: запрещают подключение проводных терминалов без отключения электричества.
★Предупреждение:
Запрещено использовать машину в условиях повышенной влажности, высокой температуры., сильного электромагнитного вмешательства или
Сильный коррозии.
★Обратите внимание:
1. Источник питания должен соответствовать значению напряжения, указанному в инструкции.
2. Чтобы избежать помех, датчик вниз-свинца и провод питания должны быть на расстоянии.

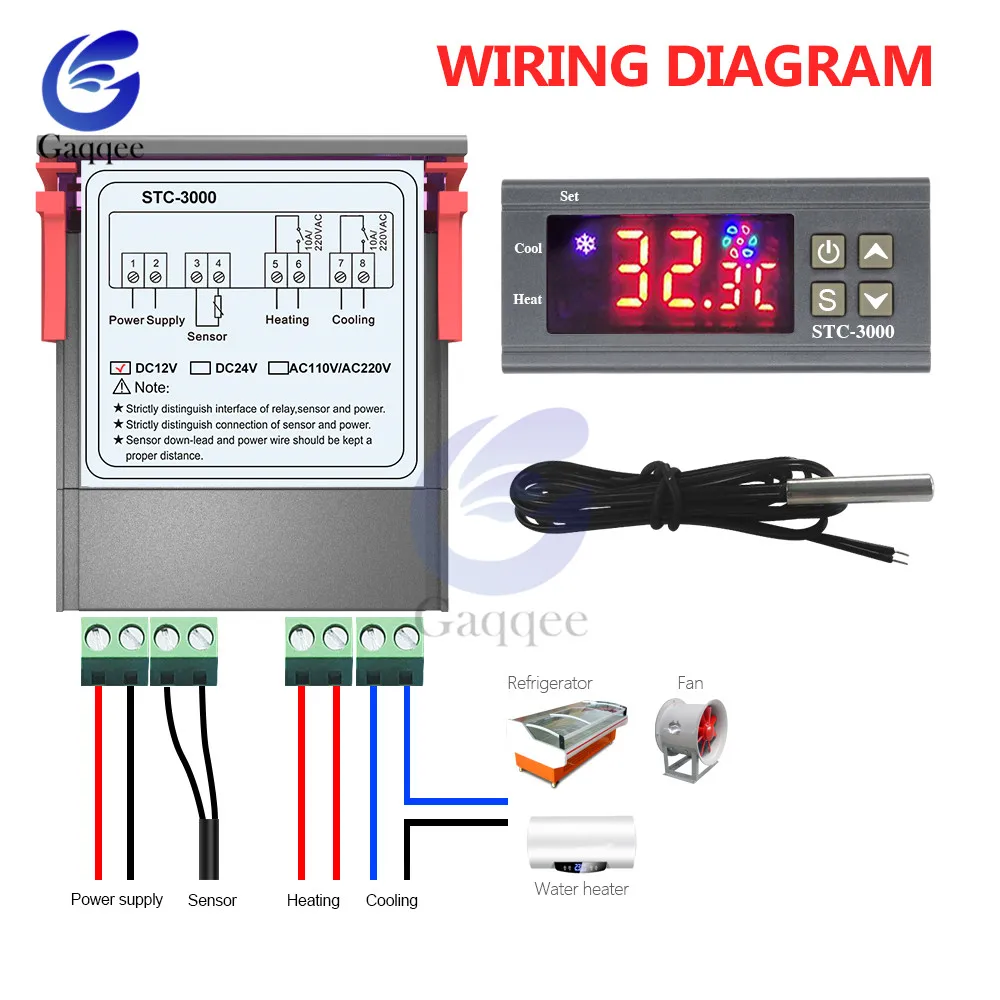

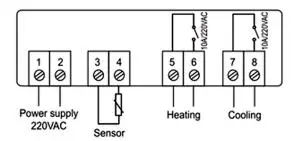

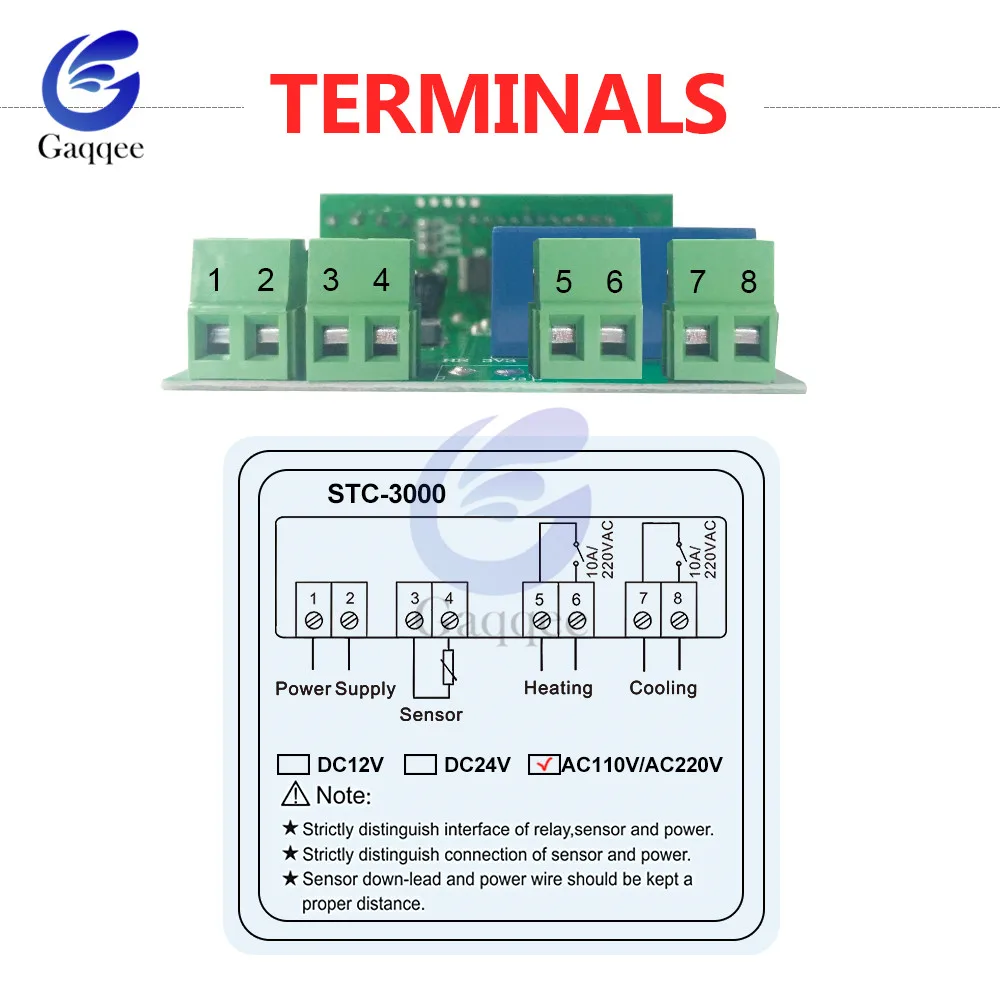

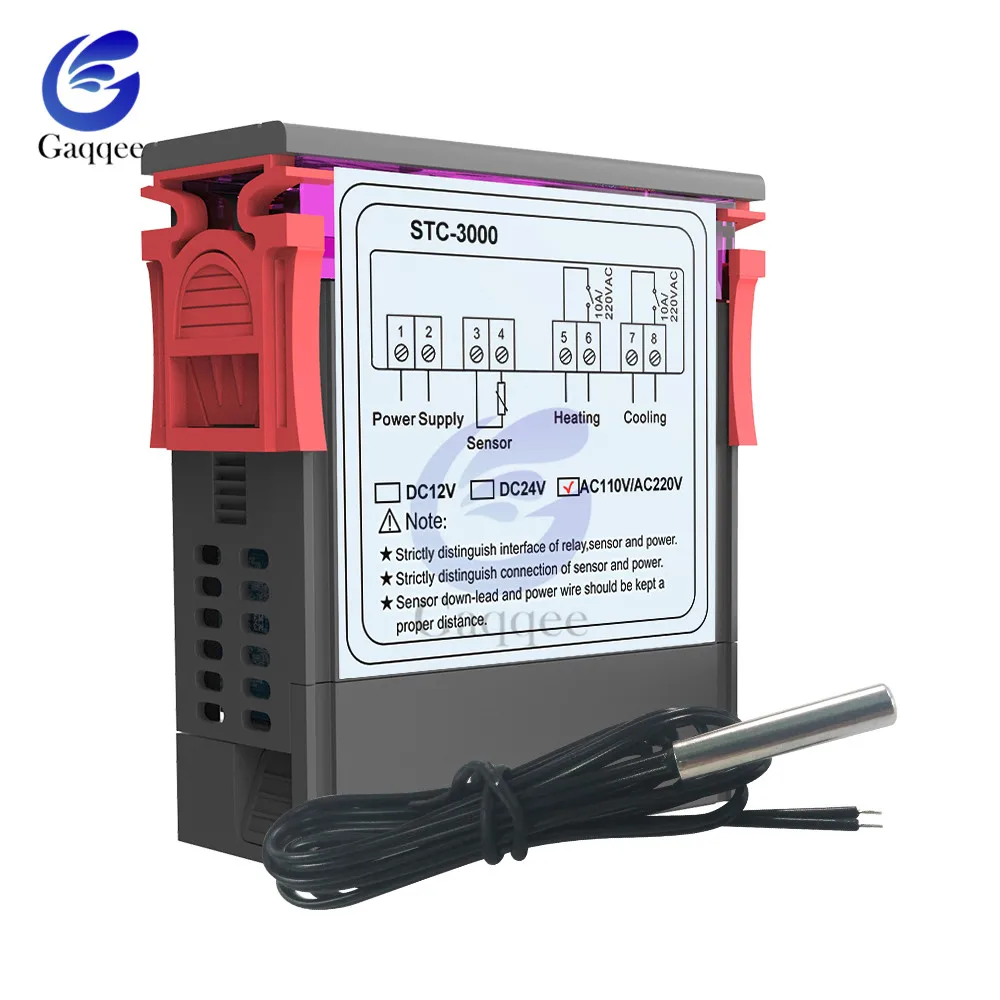

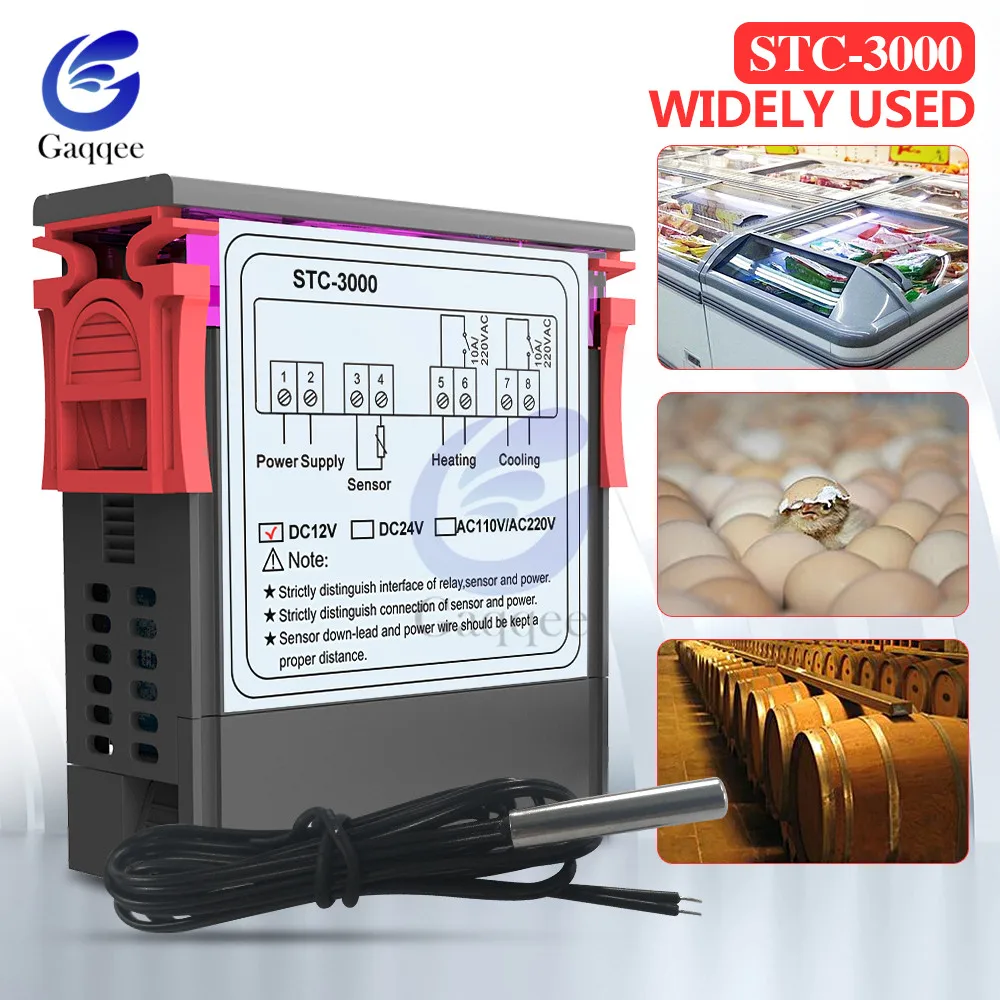

Схема подключения
