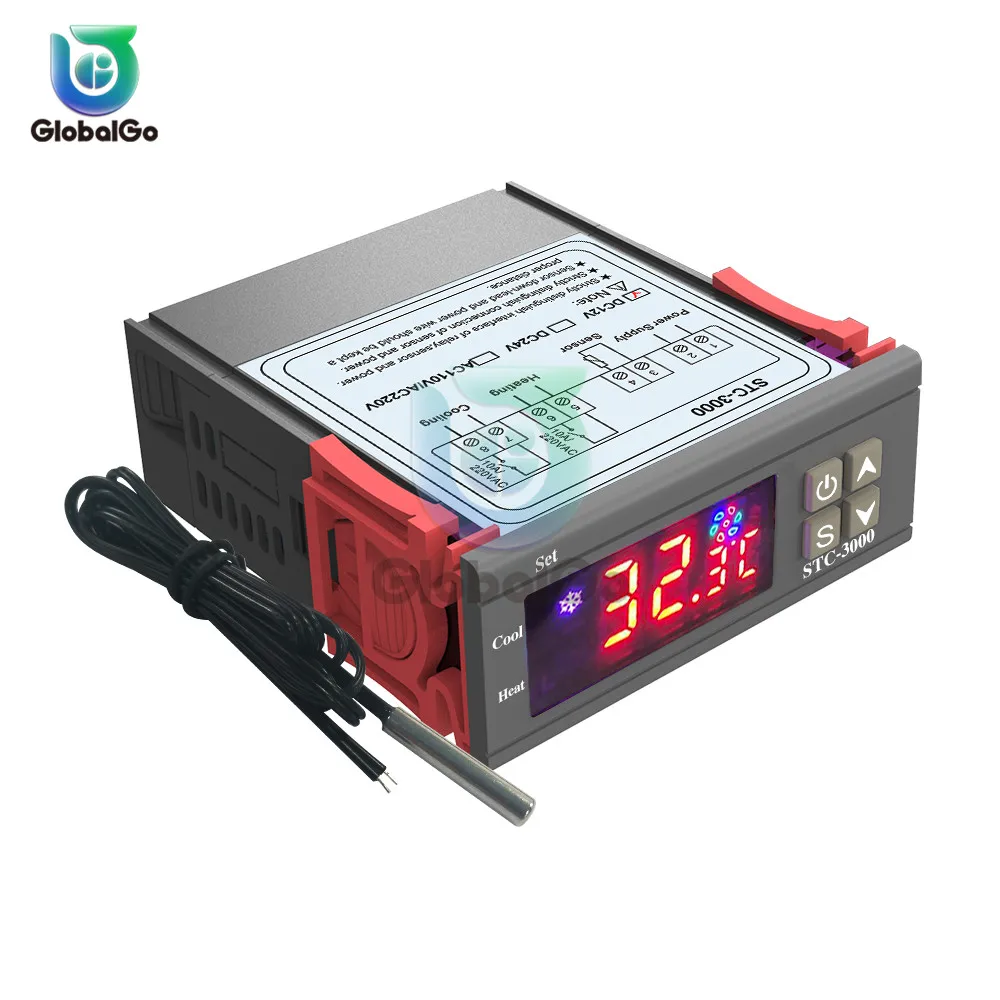

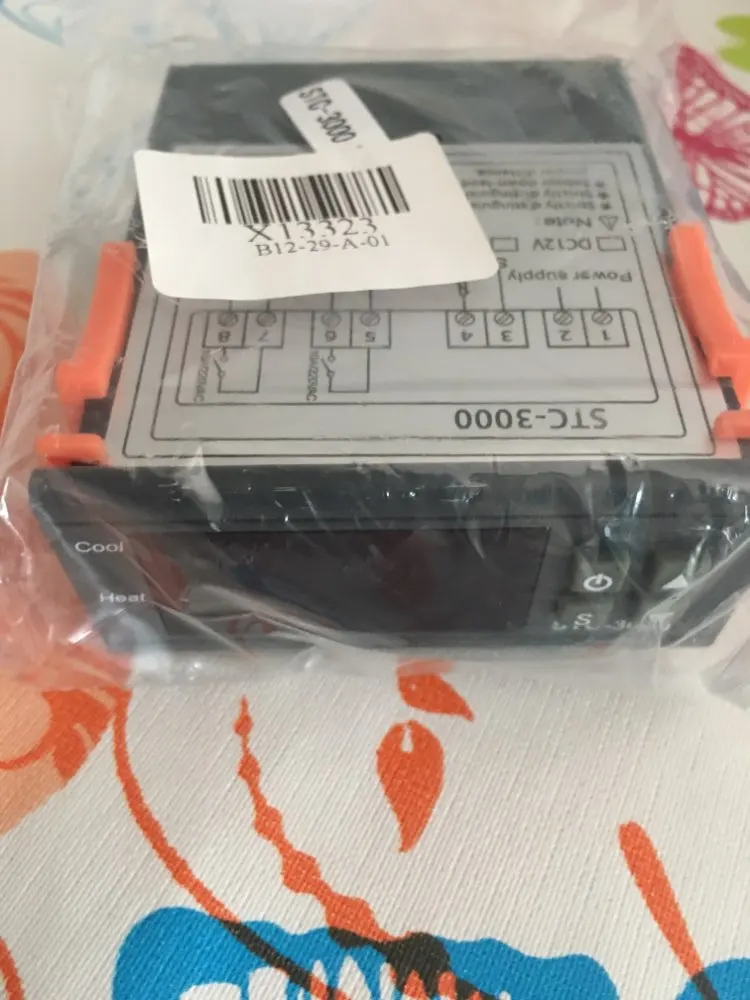

Термостат STC-3000
Описание:
Переключение режимов между прохладным и теплом;
Контролировать температуру, устанавливая значение температуры и значение разности;
Калибровка температуры;
Защита от задержки вывода холодильника;
Оповещение о превышении температуры или об ошибке датчика.

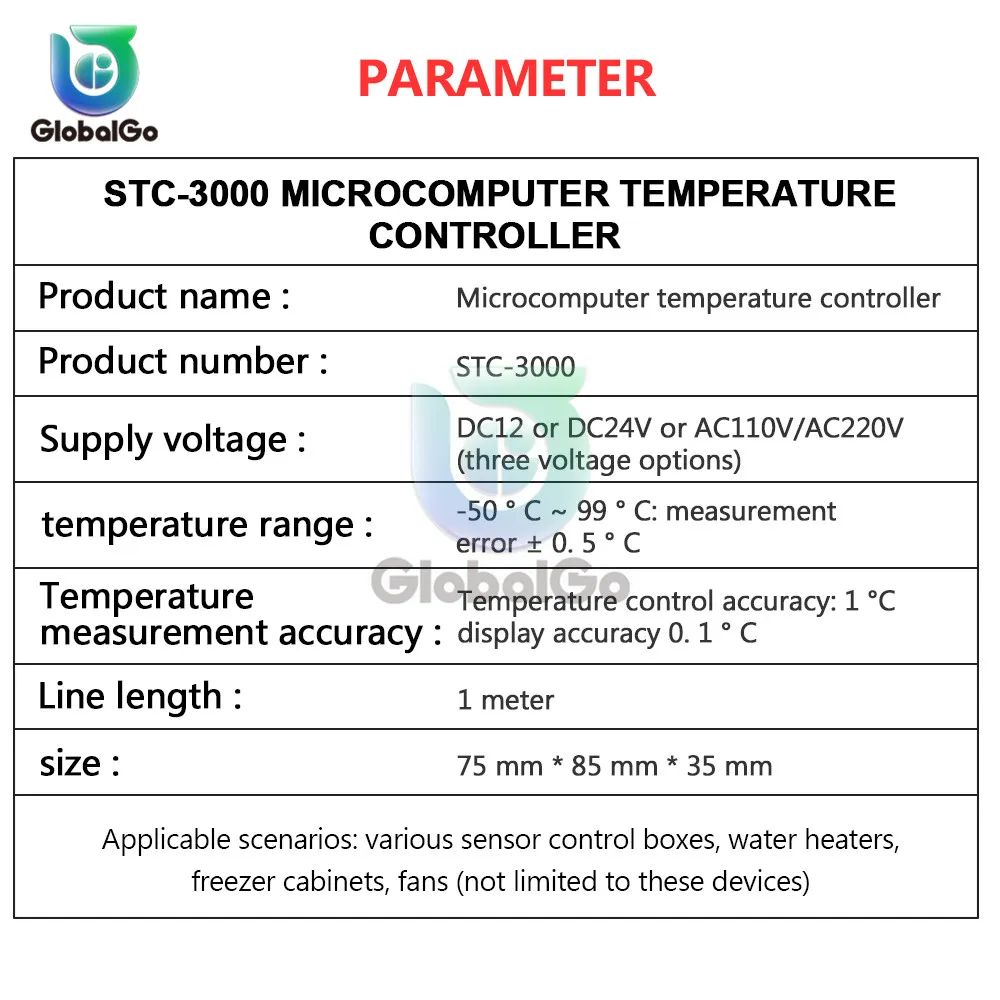

Технические параметры:
Диапазон измерения температуры: -50 ~ 99 по Цельсию
Точность: 0,1 по Цельсию
Задержка ошибки датчика: 1 минута
Источник питания: DC 12V, DC 24V, 110V/220V AC + 10%, 50/60Hz
Потребляемая мощность: <3 Вт
Датчик: Датчик NTC (IPC)
Емкость контактов реле: холодная (10А/220В переменного тока); Нагрев (10А/220В переменного тока)
Температура окружающей среды: 0-60 Цельсия
Температура хранения: -30-75 Цельсия
Относительная влажность: 20-85% (без конденсата)
Инструкция о состоянии светового Индикатора:
Светильник индикатор
Функция
Холодсветильник индикатор
ВКЛ: запуск охлаждения; ВЫКЛ: остановки охлаждения; Вспышка: задержка компрессора
Светильник вой Индикатор нагрева
ВКЛ: старт нагрева; ВЫКЛ: стопоры нагрева
Устасветильник индикатор
On: состояние настройки параметров
Инструкция по эксплуатации клавиш:
1. Метод просмотра параметров: Когда контроллер работает нормально, нажмите и отпустите кнопку «▲» один раз, Отобразите значение заданной температуры, нажмите и немедленно отпустите кнопку «▲» один раз, чтобы отобразить установленное значение разницы температур, 2 секунды Вернитесь в нормальное состояние отображения температуры
2. Задайте метод параметров
Когда контроллер работает в обычном режиме, нажмите и удерживайте кнопку «S» более 3 секунд, чтобы войти в режим модифицированных параметров,
Светильник горит, а цифровая трубка отображает код "F1" первого пункта меню.
Нажмите «▲» или «▲», чтобы прокрутить вверх или вниз элемент меню и отобразить код меню, нажмите «S»
Клавиша отображает значение настройки параметра текущего меню. Удерживайте кнопку «S» и нажмите и удерживайте кнопку «▲» или «
Клавиша может быть настроена вверх или вниз и отображается значение настройки параметров текущего меню, при этом удерживая нажатой клавишу «S» и «▲»
Клавиша или клавиша «жен» может быстро вверх или вниз и отображать настройки параметров текущего меню.
После завершения нажмите и отпустите кнопку питания, чтобы сохранить изменение параметра и вернуться в нормальное состояние отображения температуры.
Если в течение 0 секунд не будет выполнено ключевое действие, изменение параметра не будет сохранено и возвращено в нормальное состояние дисплея.
«Er» отображается, если возникла ошибка при сохранении параметра, и возвращается в нормальное состояние дисплея через 3 секунды.
3. Данные системы ремонта
Когда машина включена, сначала проверьте, является ли параметр нормальным. Если проверка неверна, на ней отобразится «ER». Нажатие любой кнопки в это время восстановит настройки параметров по умолчанию и будет работать нормально. В это время рекомендуется сбросить параметры.
Инструкция по эксплуатации:
Под нормальным рабочим статусом контроллера нажмите и удерживайте кнопку «» в течение 3s, чтобы выключить контроллер; Под статусом «Выкл» контроллера, нажмите и удерживайте кнопку «» в течение 3s, чтобы включить контроллер.
Под нормальным рабочим состоянием контроллера экран отображает текущее значение температуры; Также контроллер может также переключать Рабочий режим между нагревом и охлаждением.

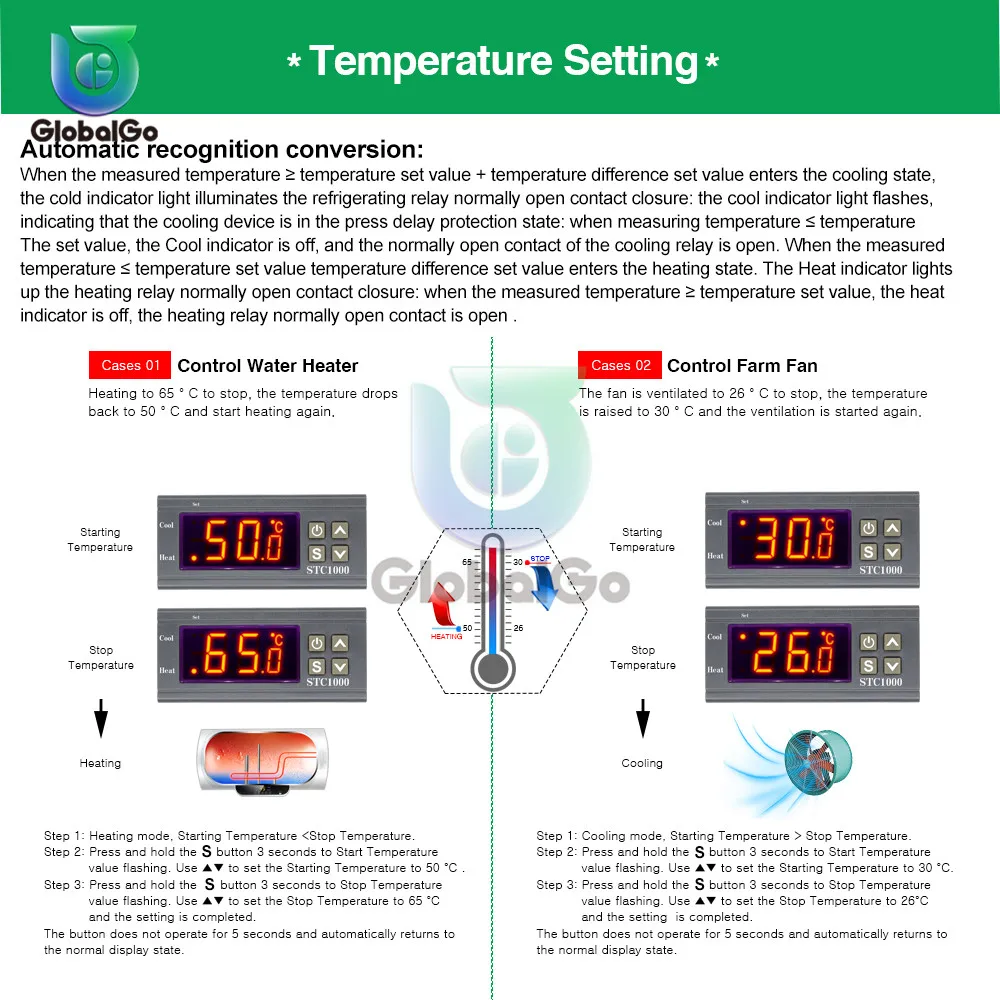

Контроллер начинает охлаждение с включенным индикатором охлаждения, когда заданное значение температуры ≥ температуры + значение разности, и подключено реле охлаждения; Мигает индикатор охлаждения, он указывает, что холодильное оборудование находится в состоянии защиты от задержки компрессора; Когда заданное значение температуры измерения ≤ температуры, горисветильник индикатор охлаждения, И реле охлаждения отключается.
Система запускает нагрев при включенном значении измерения температуры ≤ заданного значения температуры-значения разности, светильник индикатора “нагрева”, и подключается тепловое реле; когда заданное значение температуры ≥, светильник нагрева выключен и реле нагрева отключается.
Инструкция по меню:
Код
Функция
Установить диапазон
По умолчанию
F1
Заданное значение температуры
-50 ~ 99 ℃
10 ℃
F2
Разница установленного значения
1 ~ 10 ℃
3 ℃
F3
Время задержки компрессора
1 ~ 10 минут
3 минуты
F4
Значение калибровки температуры
-10 ℃ ~ 10 ℃
0 ℃
Ф5

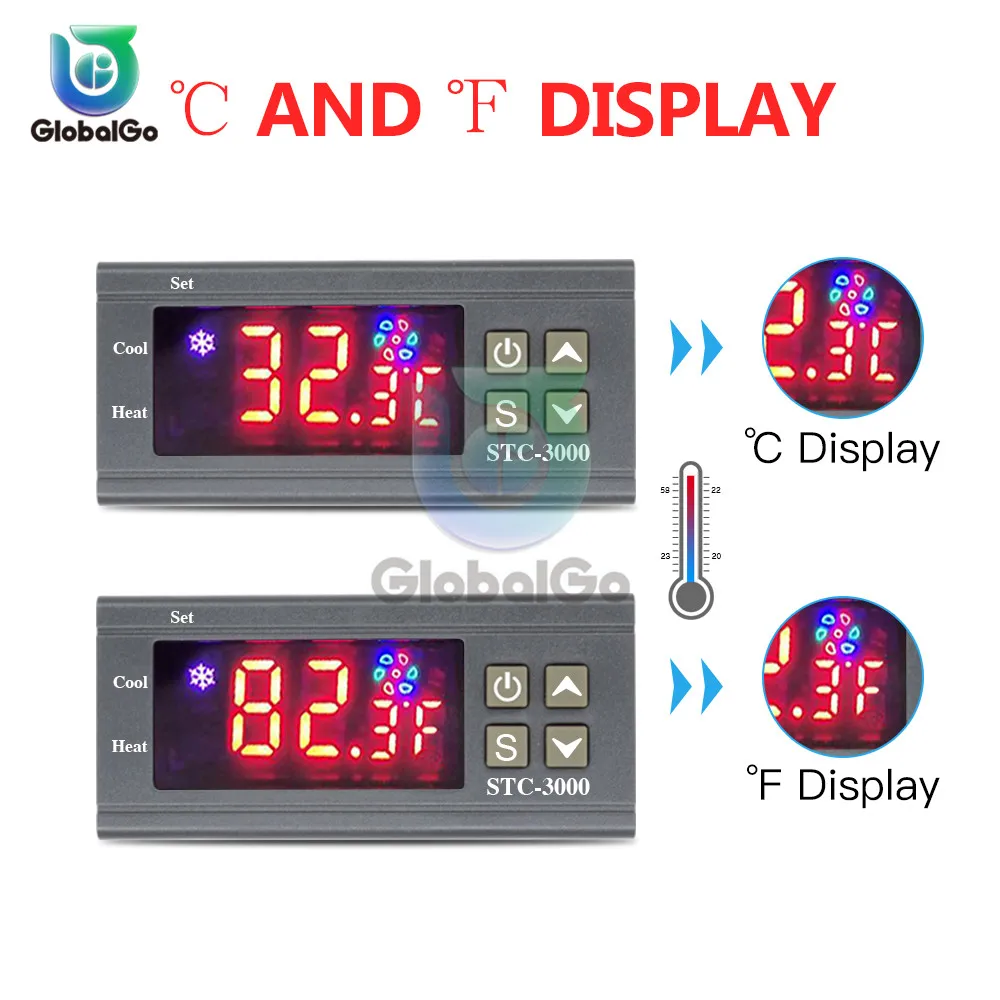

Переключение по Фаренгейту/Цельсию
Установить диапазон
0/1
Описание ошибки:
Сигнал тревоги при ошибке датчика: контроллер Активирует режим тревоги об ошибке датчика при открытом замыкании или коротком замыкании, все состояния работы выключаются с помощью зуммера тревоги, И трубка nixie отображает «EE», нажмите любую кнопку, чтобы отменить звуковой сигнал тревоги, система снова отобразит нормальную температуру, когда ошибка и ошибка будут очищены.
Оповещение о том, что температура измерения превышает Диапазон измерения температуры: контроллер активирует функцию оповещения об ошибке, когда температура измерения превышает Диапазон измерения температуры, все состояние работы отключаются с помощью зуммера, И трубка nixie отображает «HH», нажмите любую кнопку, чтобы отменить звуковой сигнал тревоги, Система отображает нормальную температуру, когда ошибка и ошибка очищены.
Правила безопасности:
★Опасность:

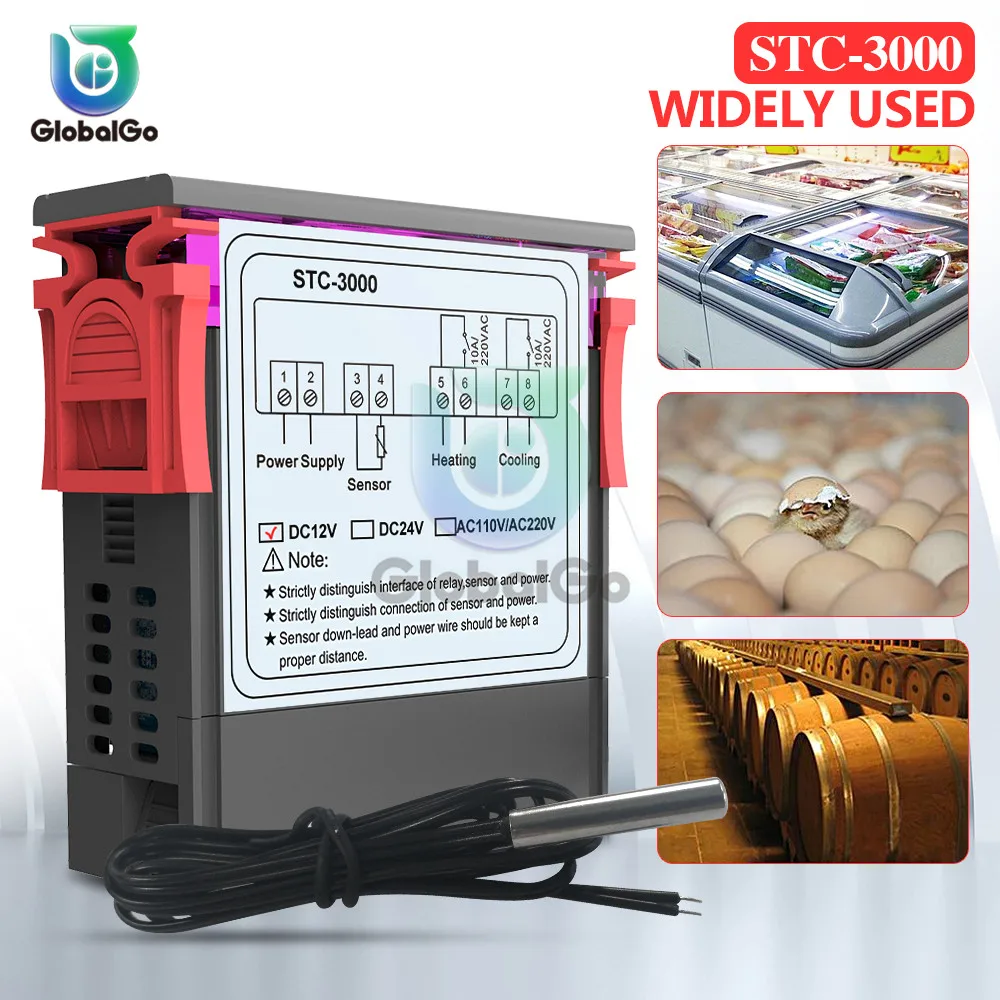

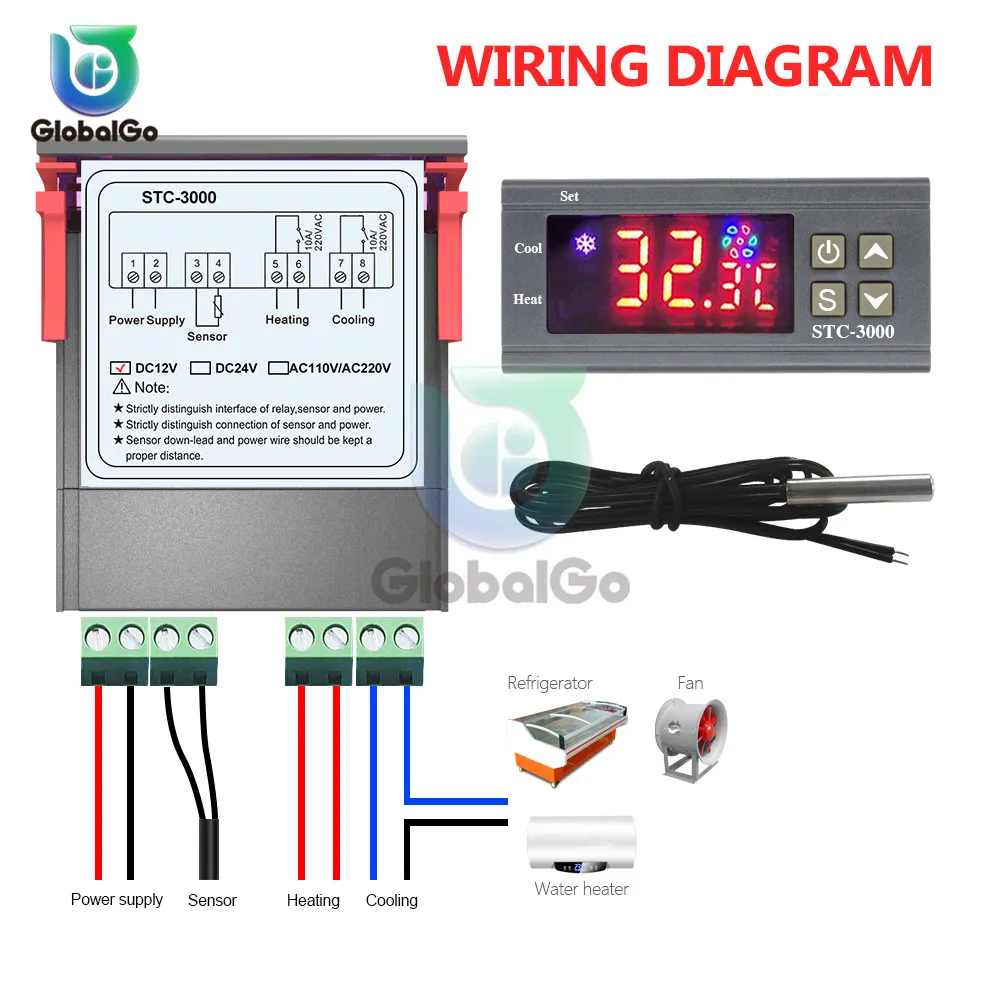

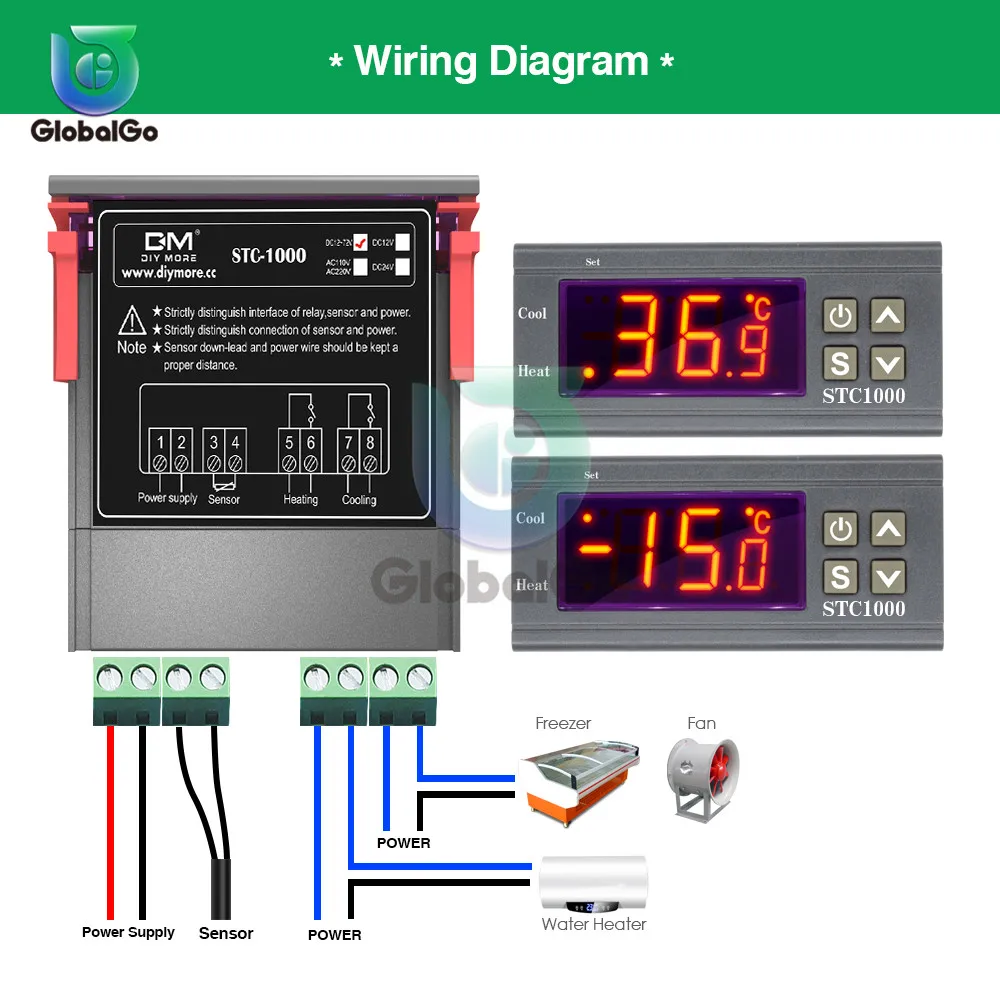

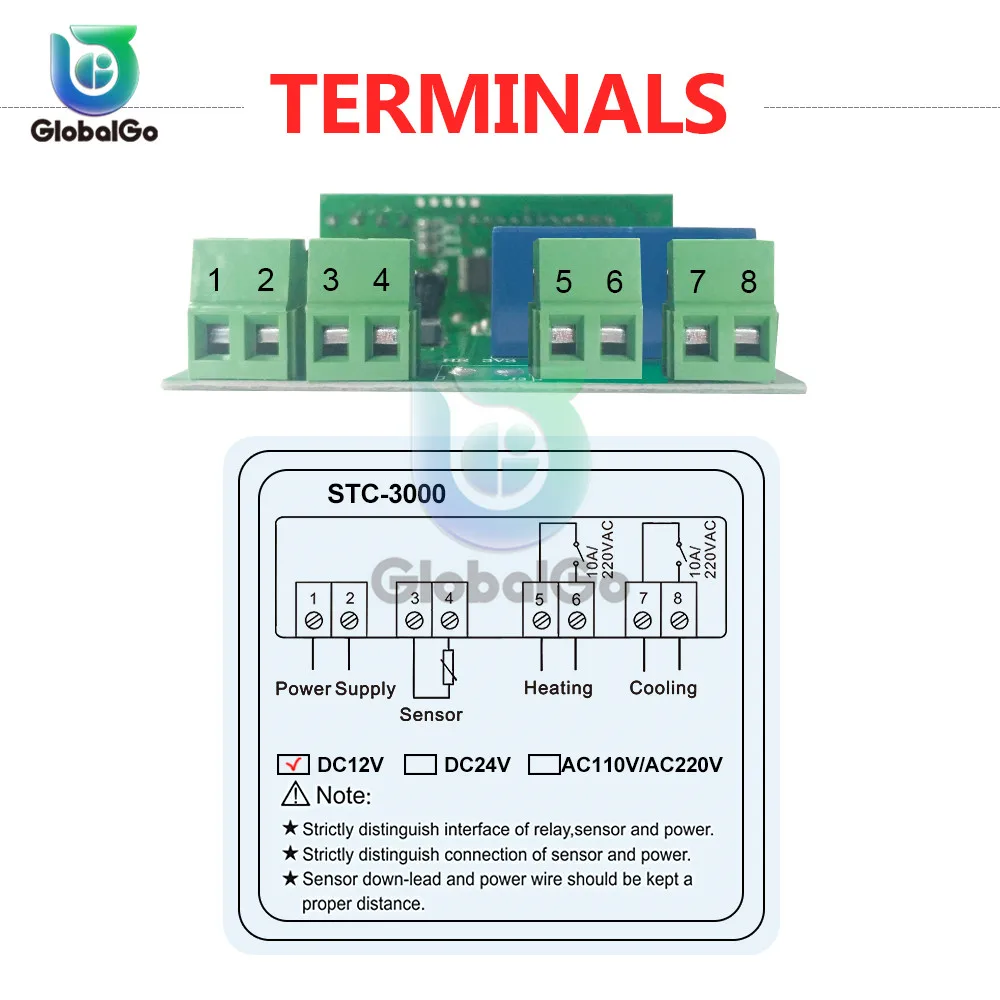

1. Строго различать датчик вниз-свинцовый, провод питания и интерфейс выходного реле друг от друга и запрещать неправильно
Подключения или перегрузка реле.
2. Опасности: Запрещается подключение клемм провода без отключения электричества.
★Предупреждение:
Запрещается использовать аппарат в условиях чрезмерной влажности, высокой температуры., сильных электромагнитных помех или
Сильная коррозия.
★Примечание.
1. Источник питания должен соответствовать значению напряжения, указанному в инструкции.
2. Во избежание помех датчик должен находиться на расстоянии между выводом и проводом питания.

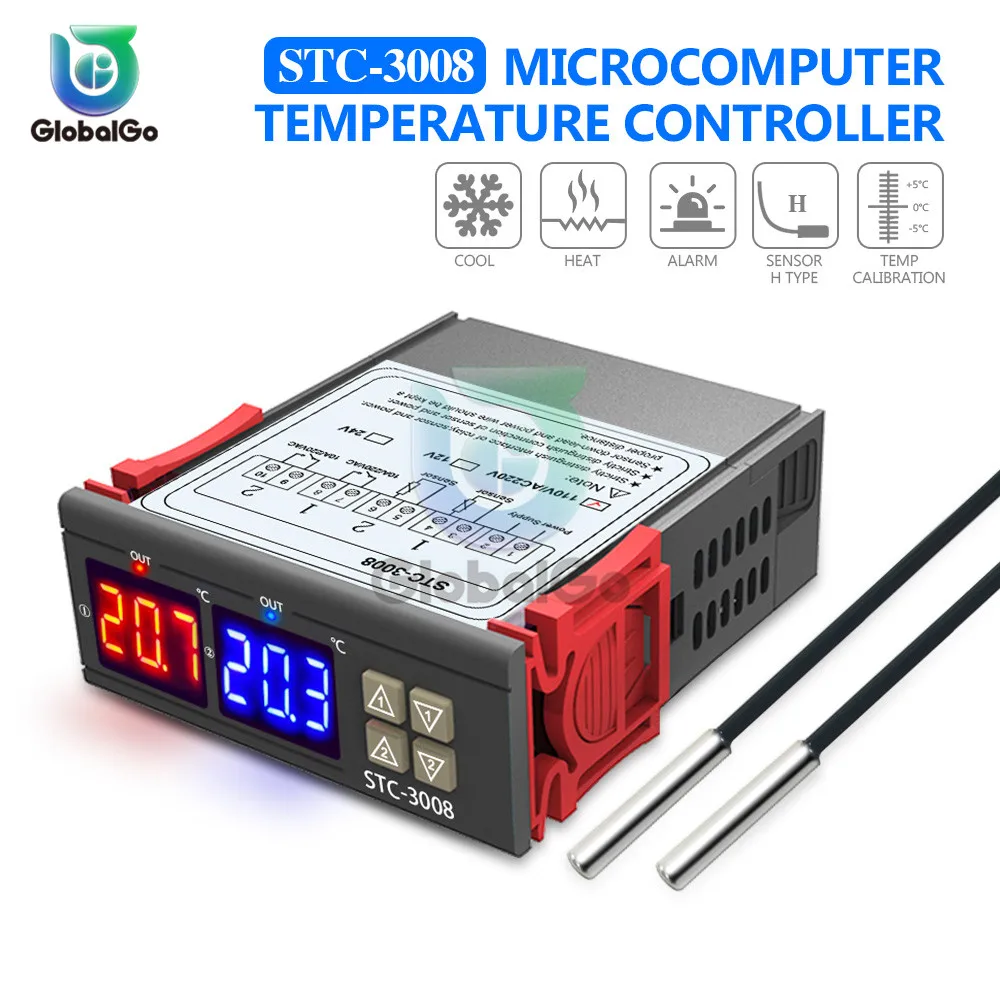

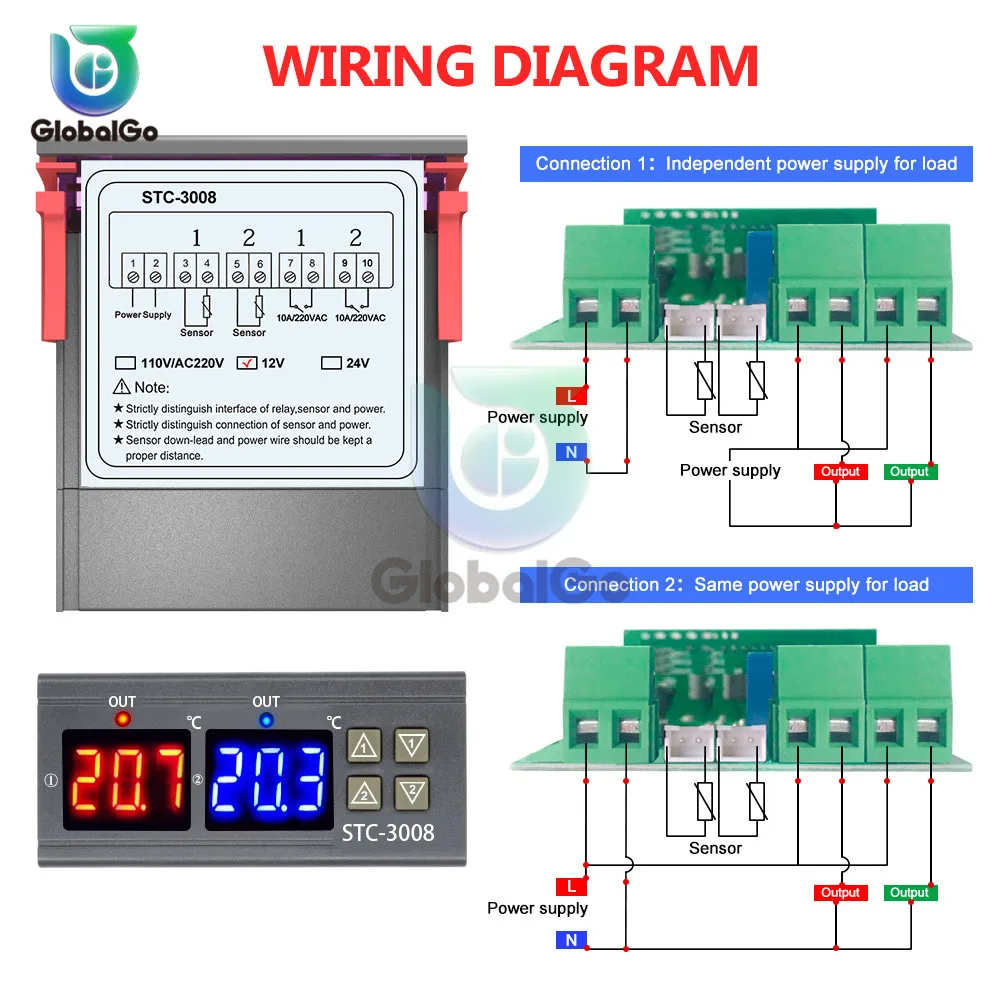

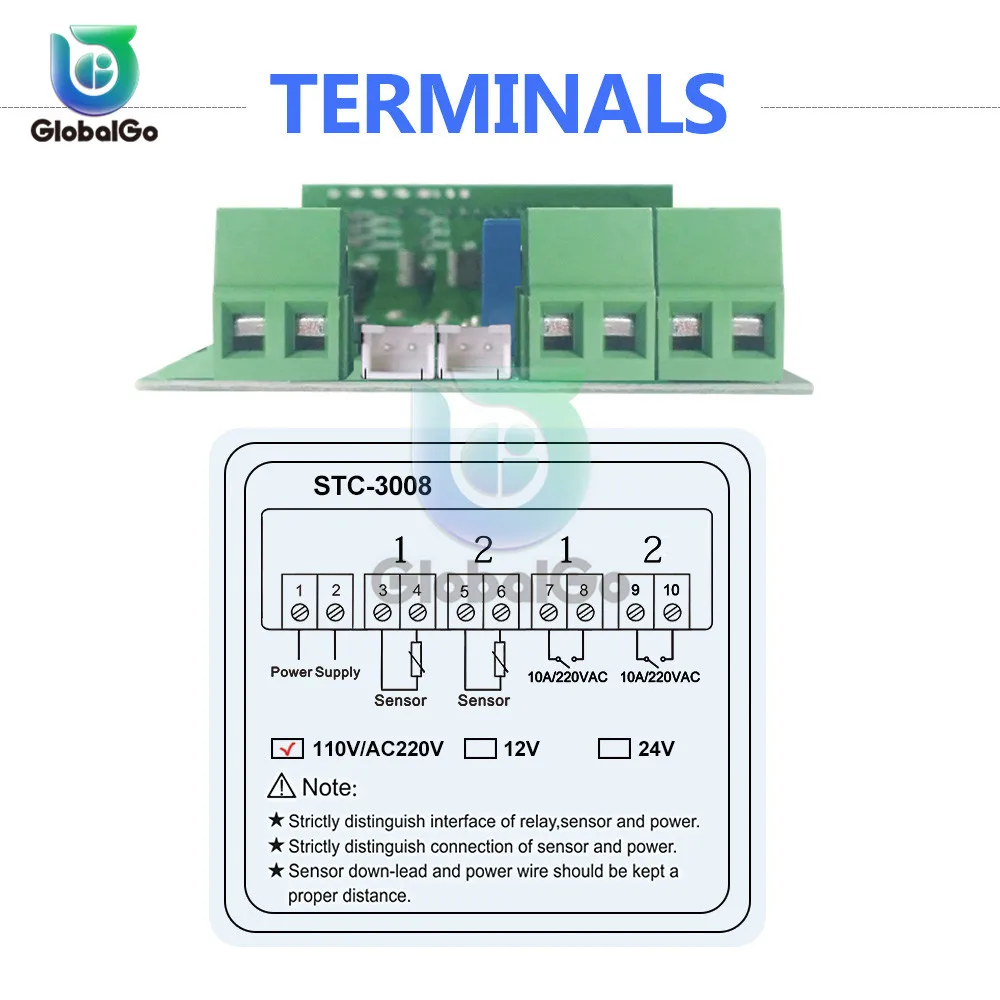

Двухсторонний термостат с двойным дисплеем STC-3008
Описание:
Переключение режимов между прохладным и теплом;
Контролировать температуру, устанавливая значение температуры и значение разности;
Калибровка температуры;
Защита от задержки вывода холодильника;
Оповещение о превышении температуры или об ошибке датчика.

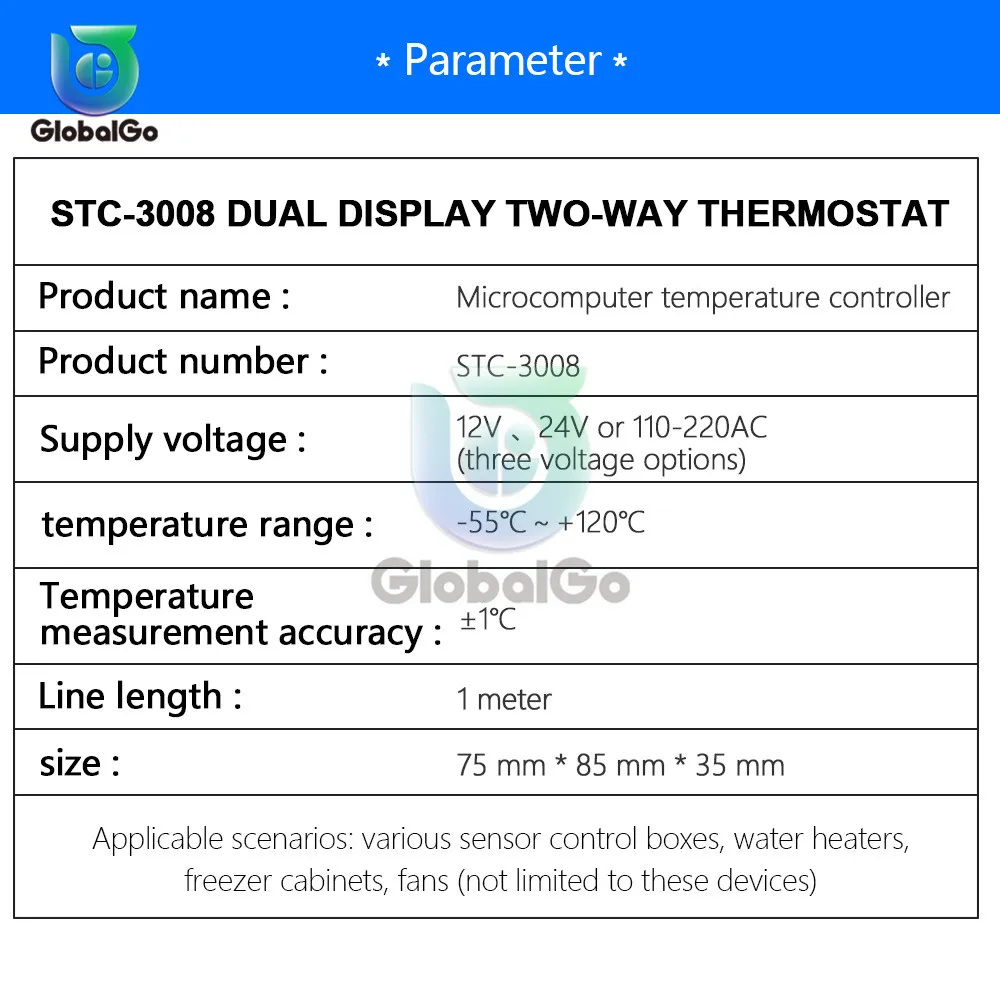

Технические параметры:
Диапазон измерения температуры: -55-120 Цельсия
Точность: 0,1 по Цельсию
Задержка ошибки датчика: 1 минута
Питание: DC 12V DC 24V AC 110-220V
Потребляемая мощность: <3 Вт

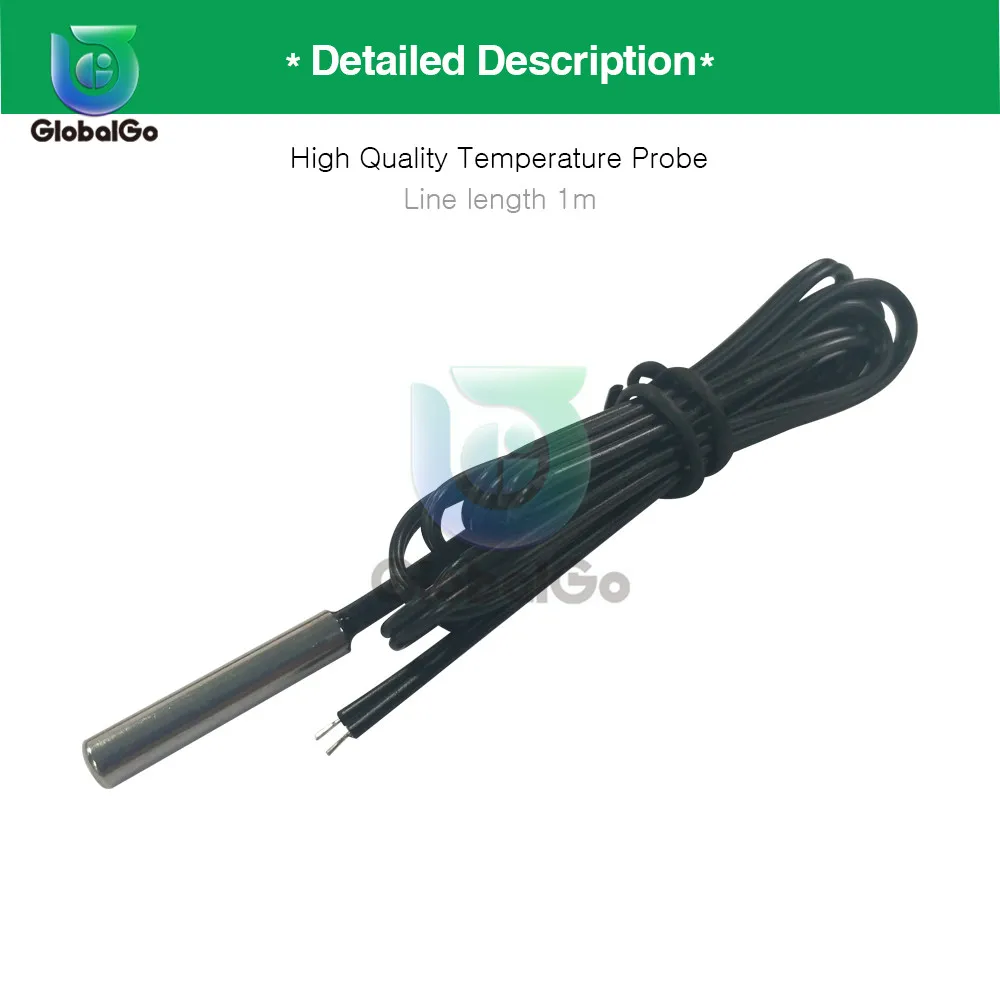

Датчик: датчик NTC
Емкость контактов реле: холодная (10А/240В переменного тока); Нагрев (10А/240В переменного тока)
Температура окружающей среды: 0-60 Цельсия
Температура хранения: -30-75 Цельсия

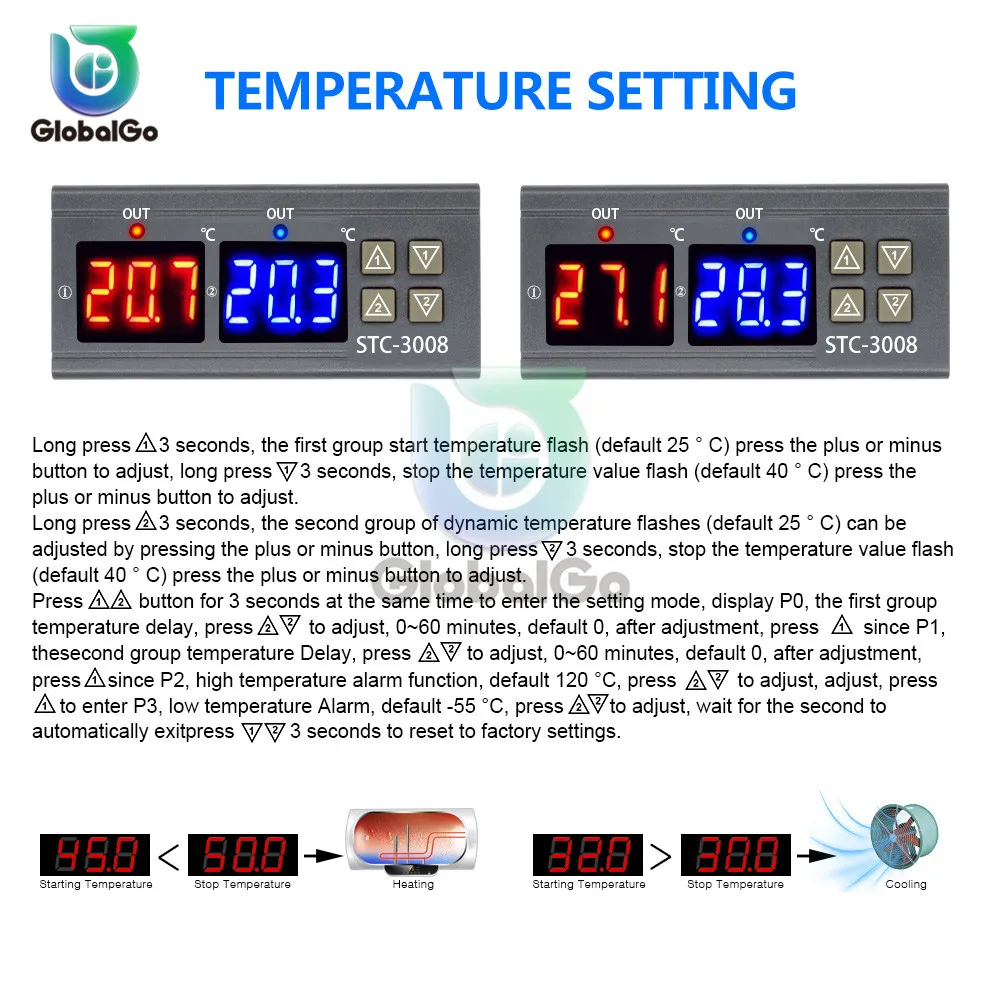

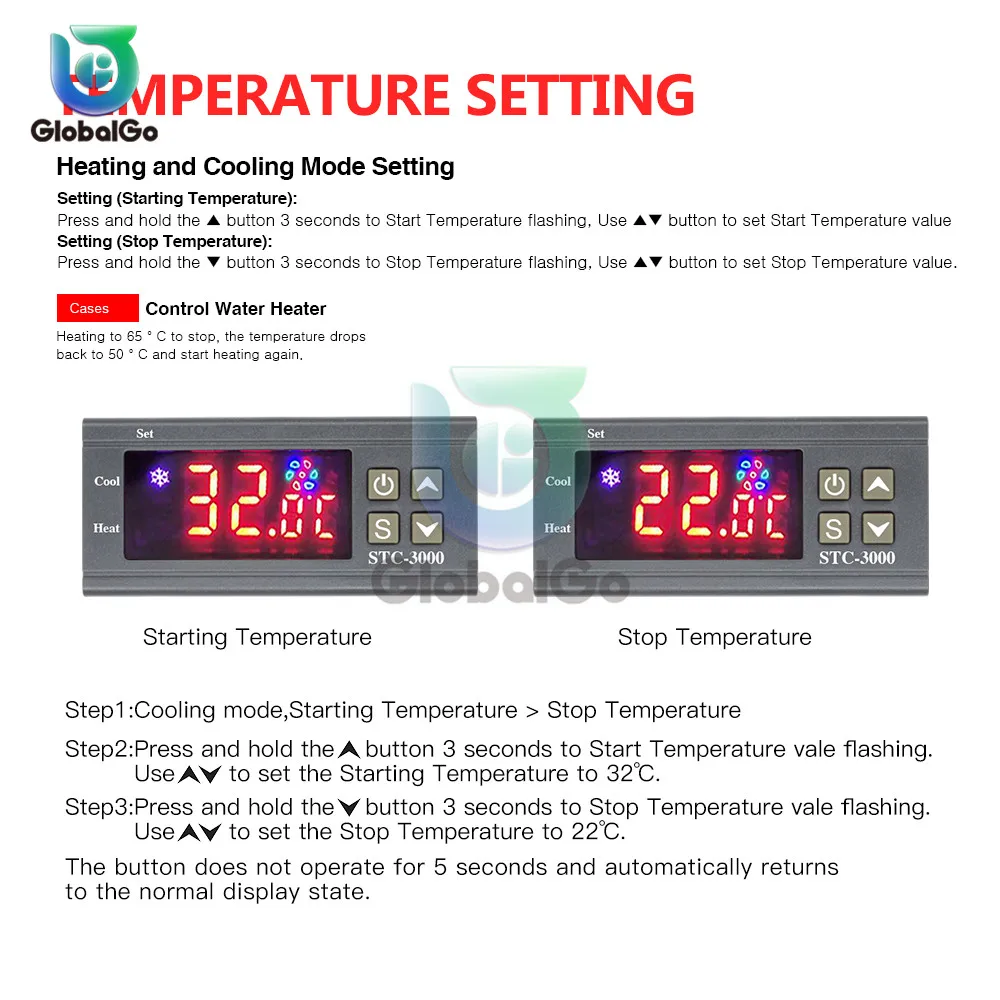

Установить температуру запуска:
Нажмите кнопку «вверх» один раз, чтобы отобразить начальную температуру. Удерживайте кнопку «вверх» около 3 секунд, необходимую температуру можно установить клавишами вверх и вниз
Установите температуру остановки:
Нажмите кнопку один раз, чтобы отобразить температуру остановки. Удерживайте кнопку примерно в течение 3 секунд, и мигает номер температуры стоп. Необходимую температуру можно установить клавишами вверх и вниз
Одновременно нажмите кнопку «вверх 1» и кнопку «вверх 2» для режима настройки
Код
Функция
Установить диапазон
По умолчанию
P0
Компрессор 1 время задержки
0-60 мин
0 мин
P1
Компрессор 2 время задержки
0-60 мин
0 мин
P2
Оповещение о высокой температуре
55-120 ° C
120 ° C
P3
Оповещение о низкой температуре
55-120 ° C
-55 ° С
Как восстановить заводские настройки
Одновременно нажмите кнопку «вниз 1» и «вниз 2», Настройка завода восстановлена

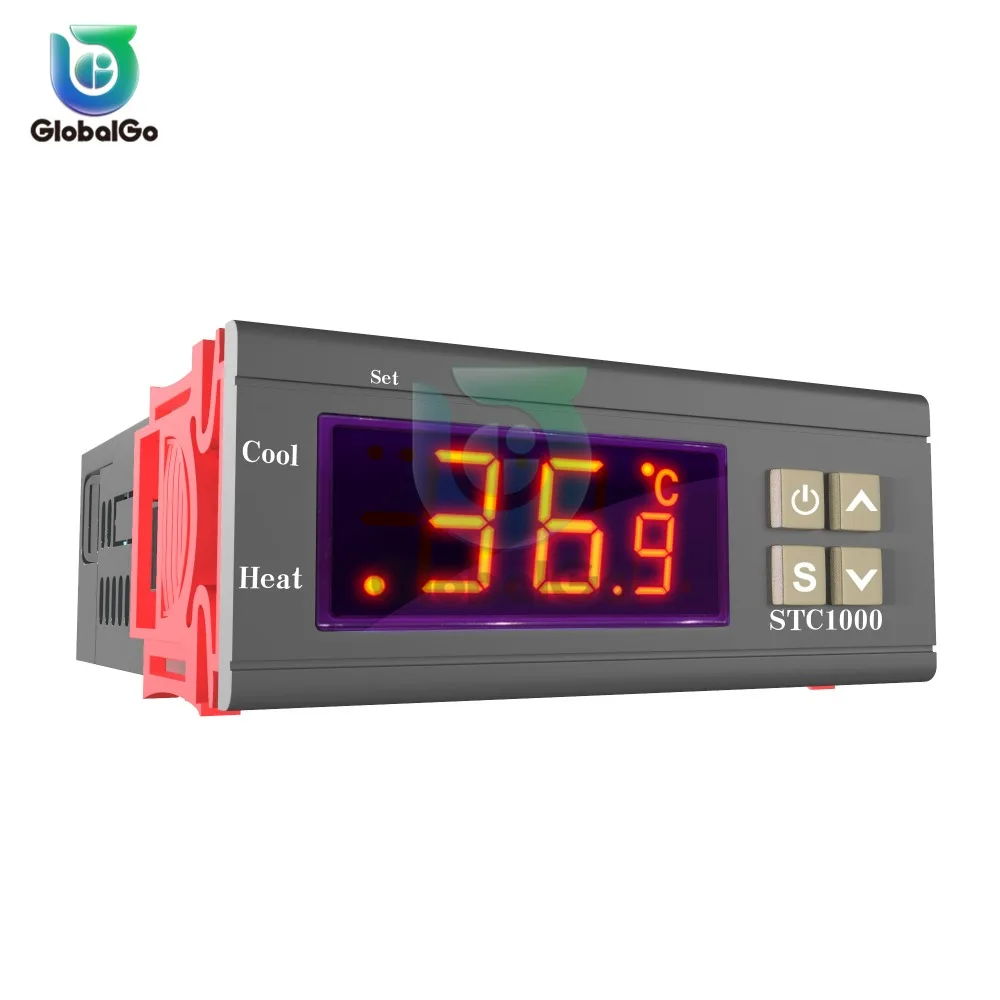

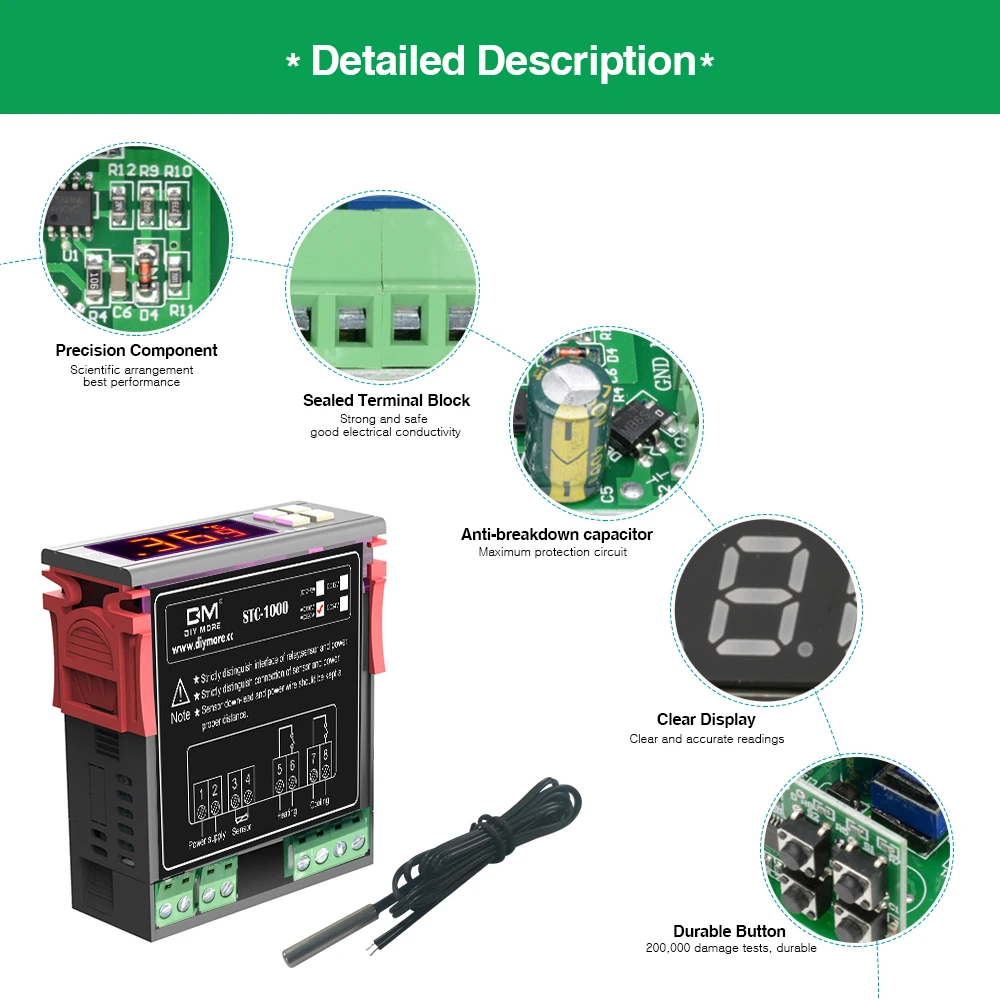

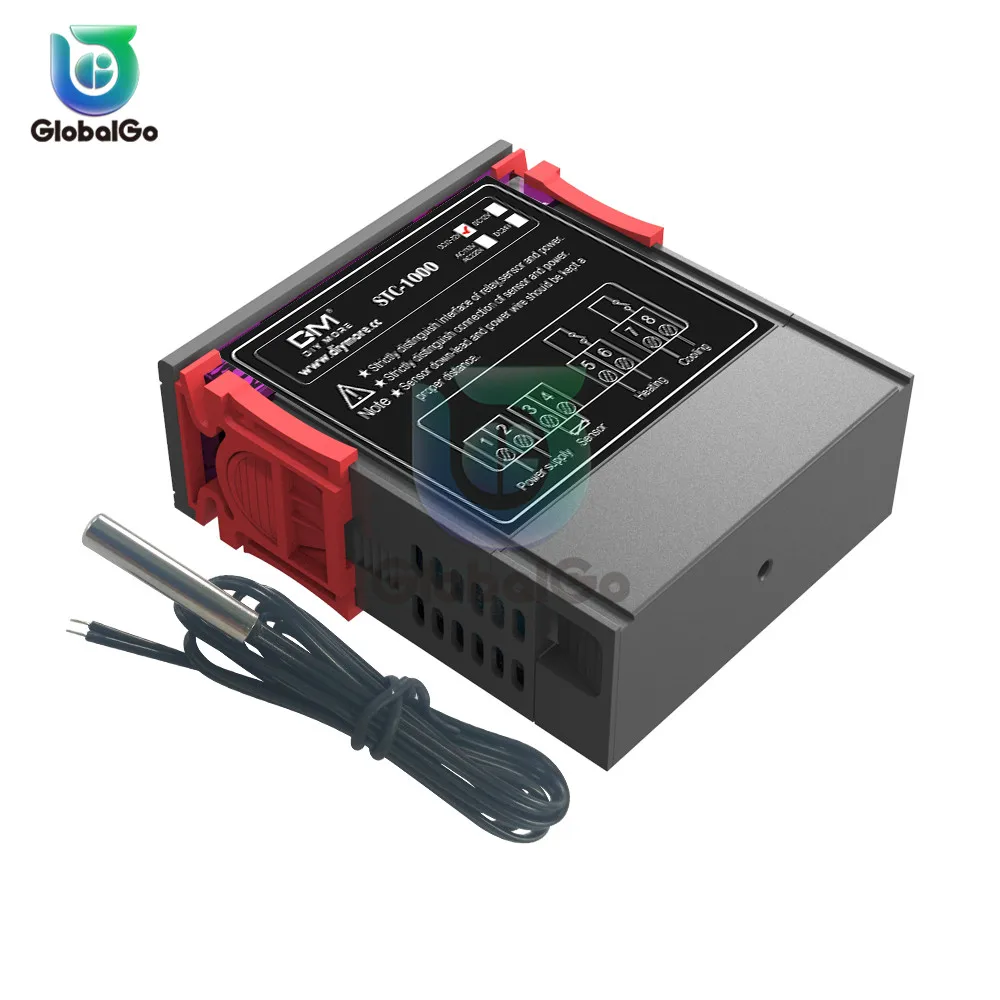

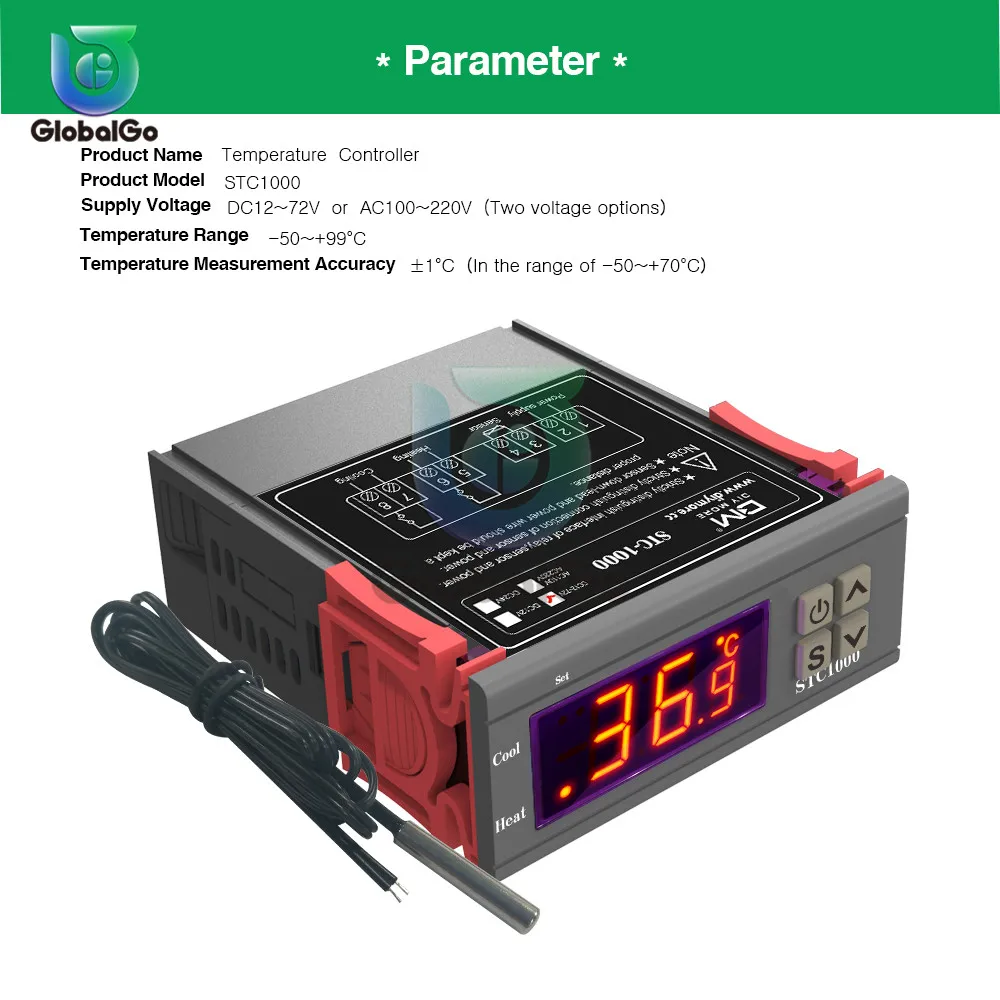

Термостат STC-1000
Особенности:
Используется для бытовой морозильник, резервуары для воды, холодильник, промышленный охладитель, bolier,
Отпариватель, промышленное оборудование и другие системы контроля температуры.
Характеристики:
Диапазон контроля температуры: -50 ~ 110 ° С
Разрешение: от-9,9 до 99,9 составляет 0,1 ° С, диапазоны температур 1 ° С другие
Точность измерения: 0,1 ° С
Точность управления: 0,1 ° С
Точность гистерезиса: 0,1 ° C
Частота обновления: 0,5 с
Защита от высоких температур: 0 ~ 110 ° C
Входная мощность: AC110-220V

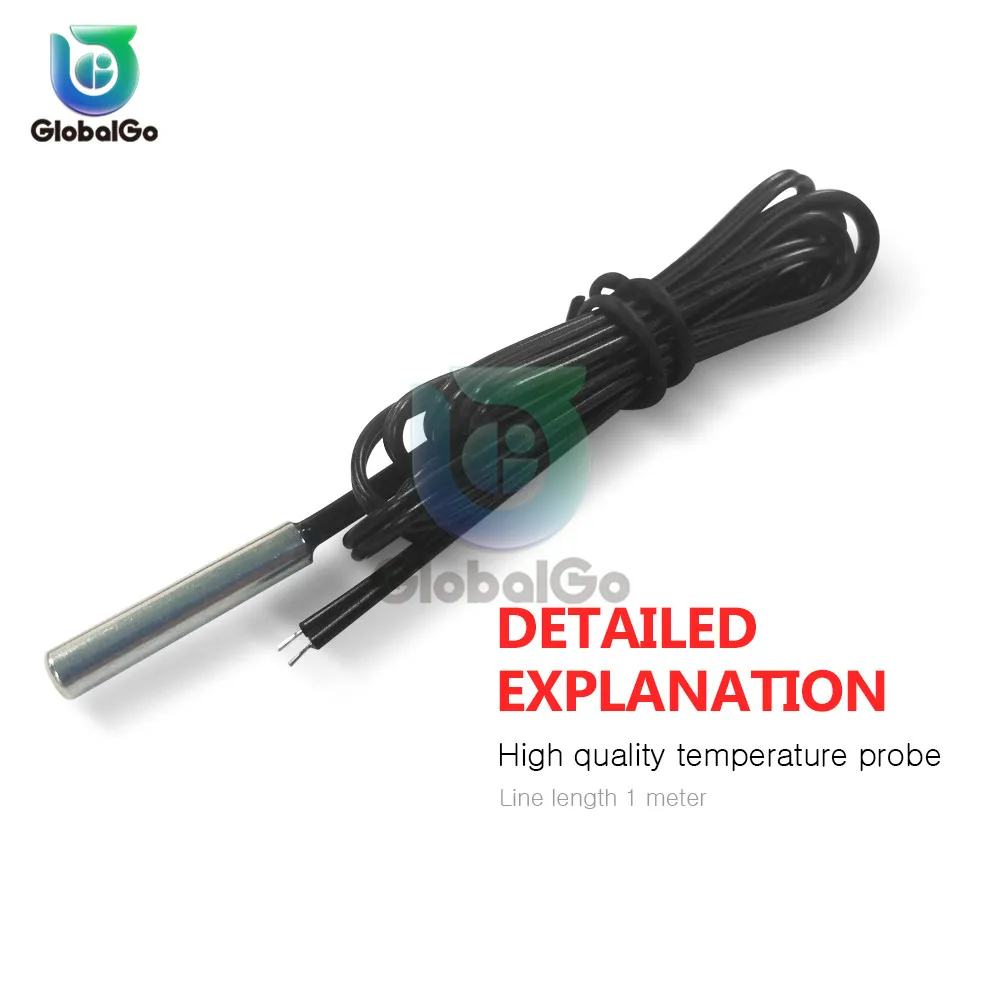

Измерительные входы: водонепроницаемый датчик NTC (10K 0.5%)
Выход: 10 А реле на всем пути
Экологические требования: -10 ~ 60 градусов Цельсия влажность 20% -85%
Потребляемая мощность: статический ток :< = 35 мА, привлекающий ток :< = 65 мА
Простота и удобство в использовании
Размер: прибл. 48 (Д) x 40 (Ш) x 14 (Г) мм
Общий вес: 20 г
Вес посылка: 30 г
Функция:
Нажмите и удерживайте SET 5 секунд, чтобы войти в настройки главного меню, нажмите +-Переключение P0. .. Длинный пресс P8
Набор или 10 секунд отсутствия ключевой активности подтвердили их возврат к контроллеру
Описание кода, настройка диапазона заводских настроек
P0 охлаждение/нагрев C/H C
Настройка гистерезиса P1 0,5-15 2
P2 Максимальная Настройка верхний предел 110 110
Верхний предел минимальной настройки P3-50 -50
Температурная коррекция P4-7-7 градусов Цельсия 0
Время старта задержки P5 0-10 минут 0
Сигнал высокой температуры P6 0-110 градусов Цельсия ВЫКЛ.
