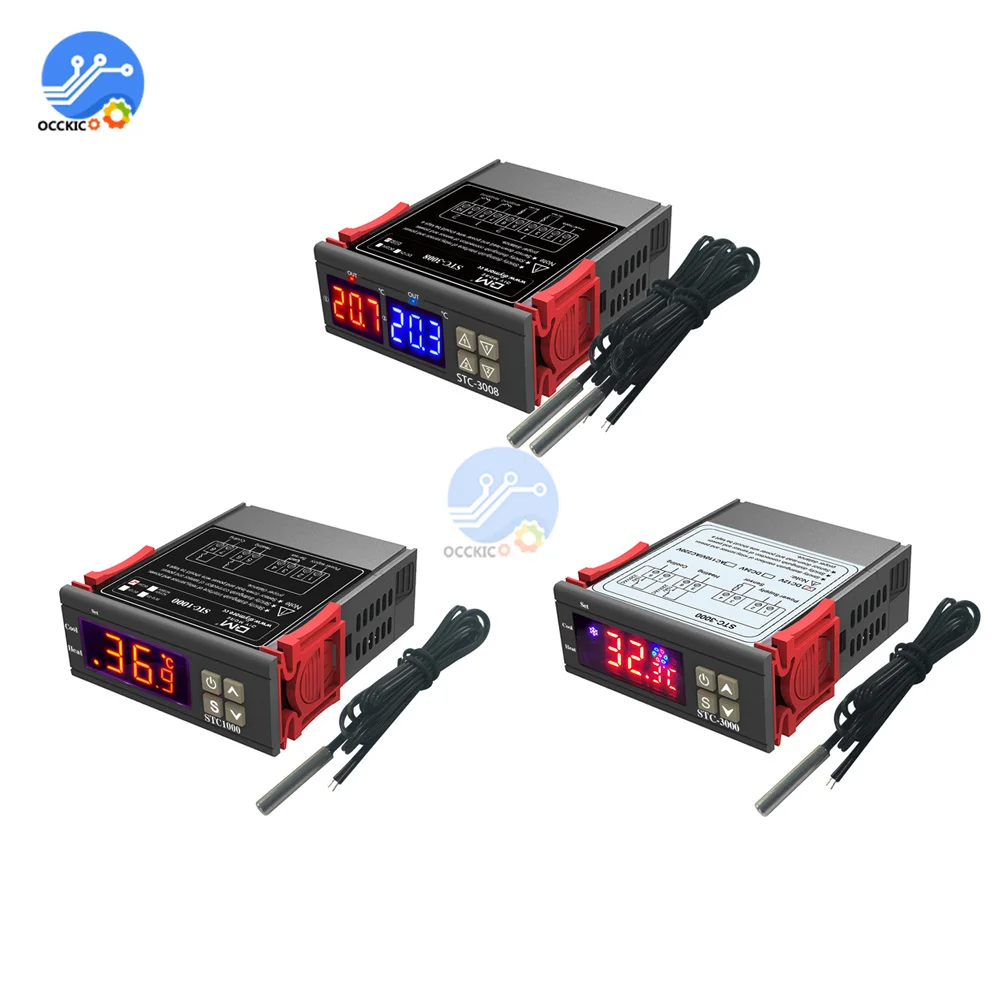

Цифровой термостат, двойной светодиодный регулятор температуры, регулятор нагревания и охлаждения, 3000, 3008, 110, 220 В постоянного тока

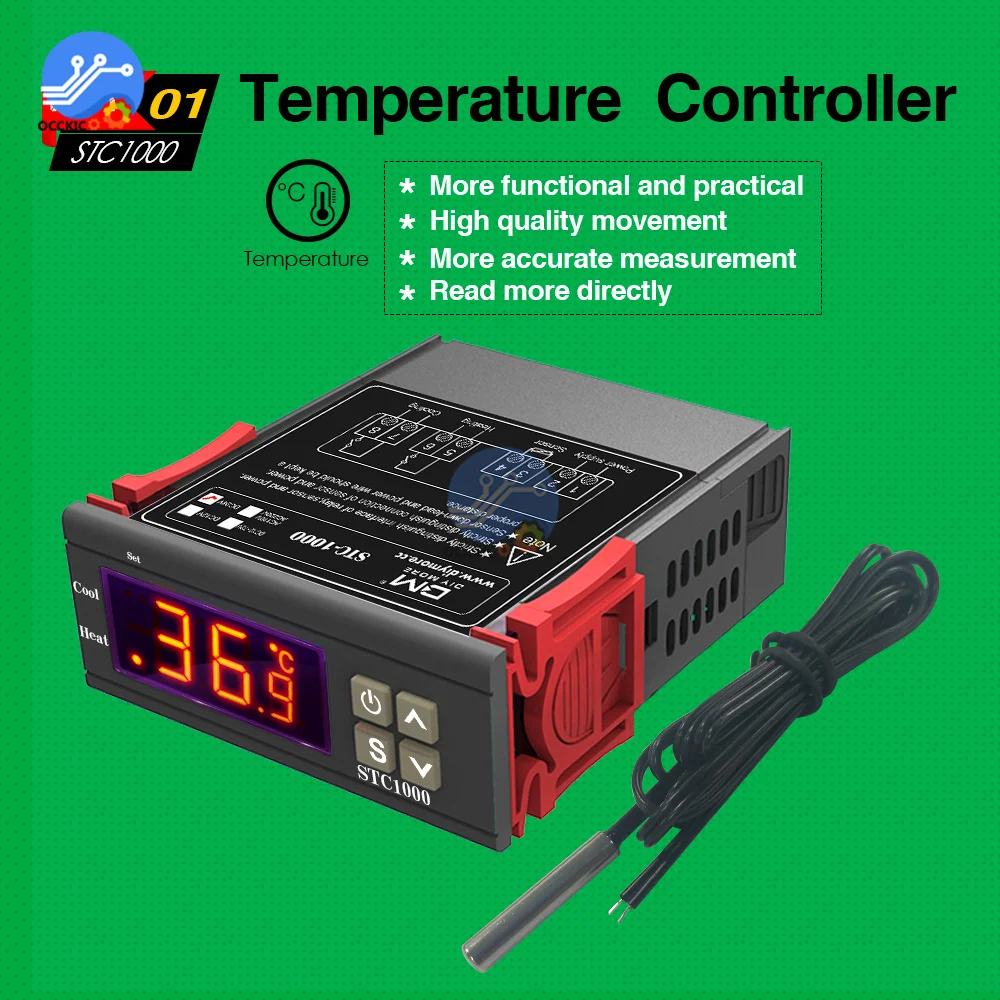

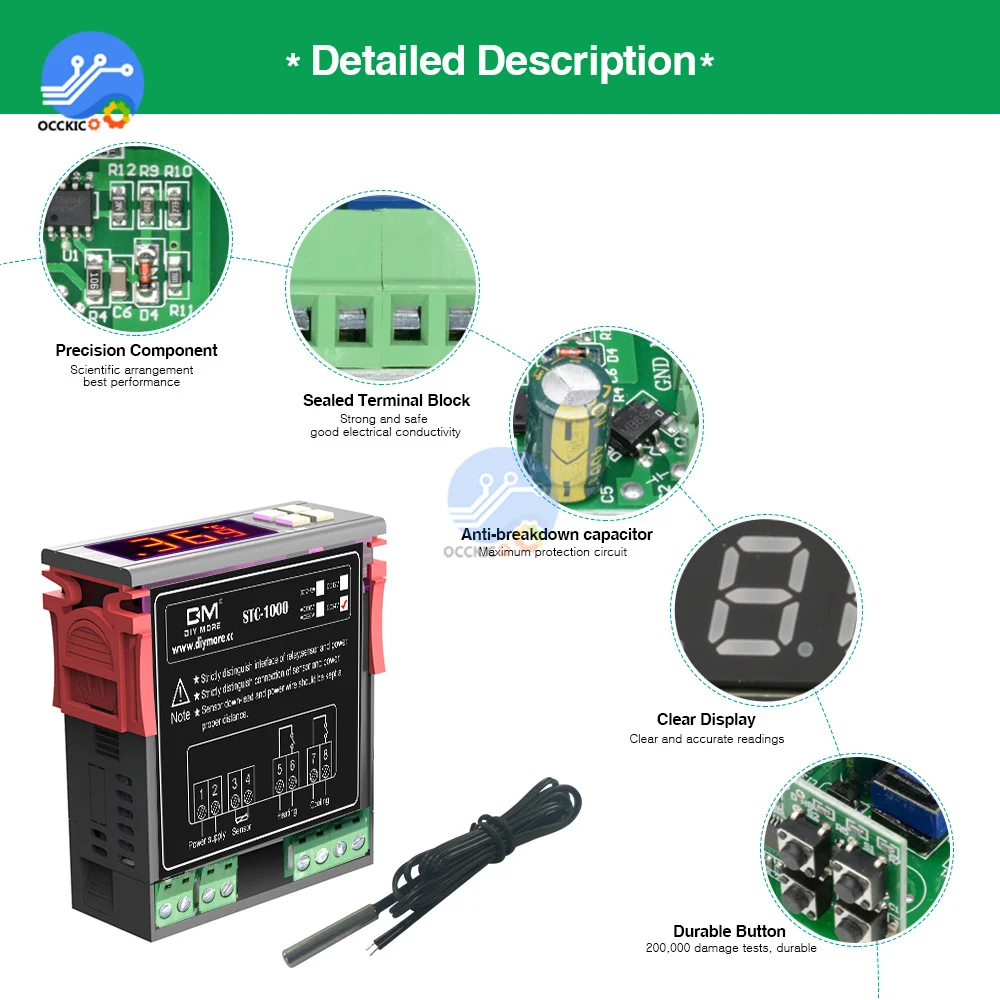

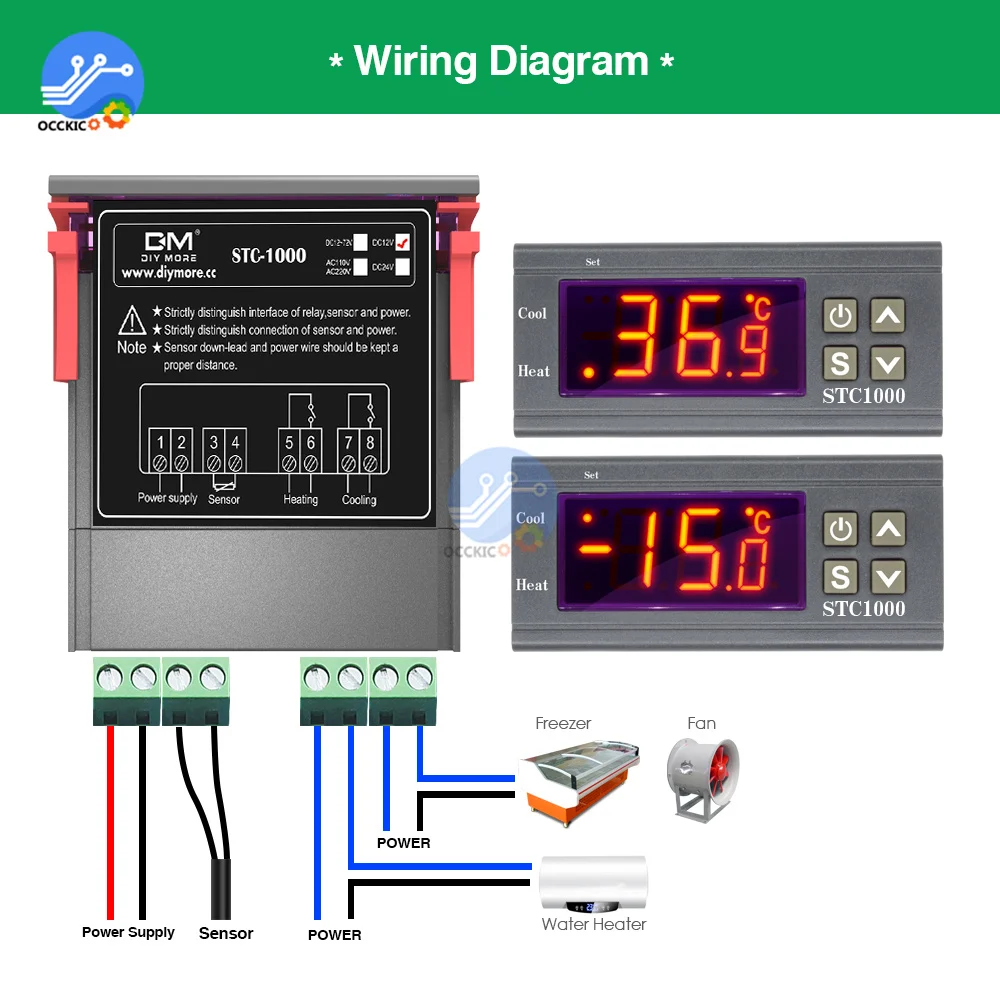

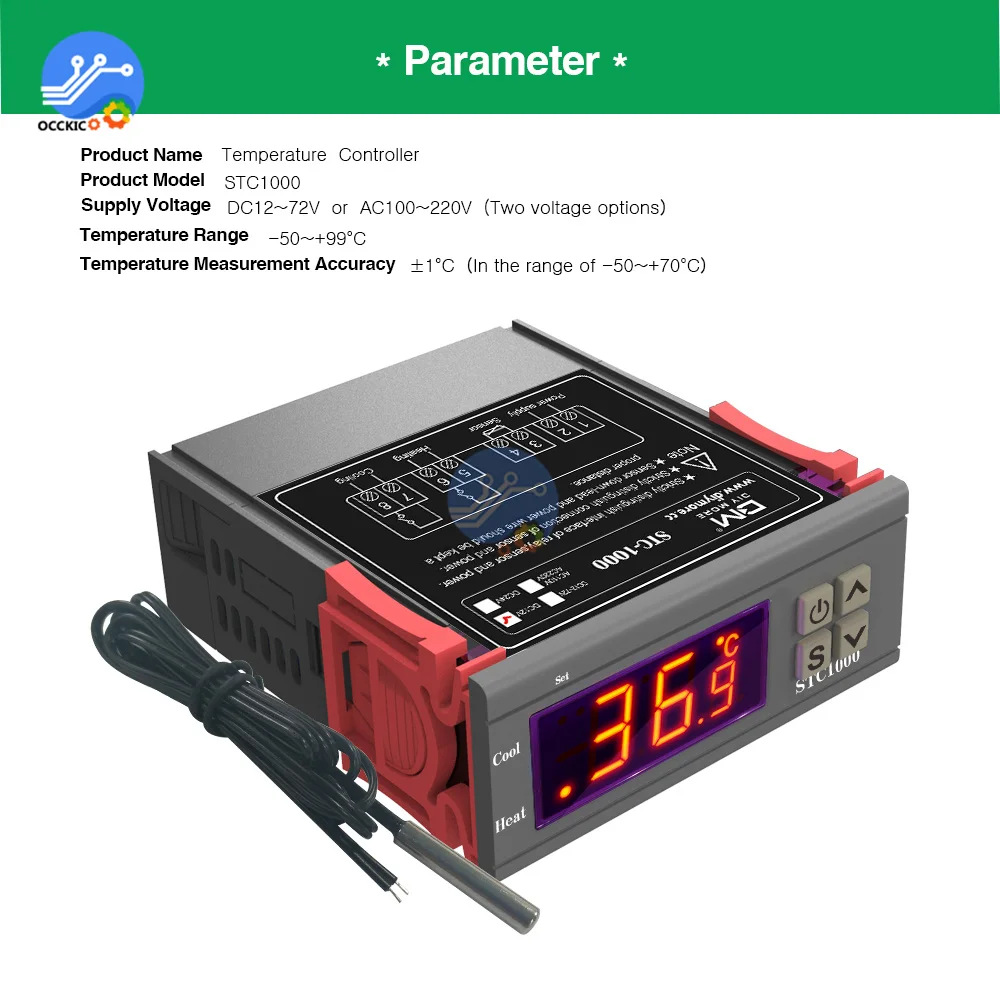

STC-1000

Название продукта: регулятор температуры

Напряжение питания: DC12 24V или AC110 ~ 220V (два варианта напряжения)

Диапазон температур:-50 ~ + 99 °C

Точность измерения температуры: ± 1 °C (в диапазоне от-50 ~ + 70 °C)

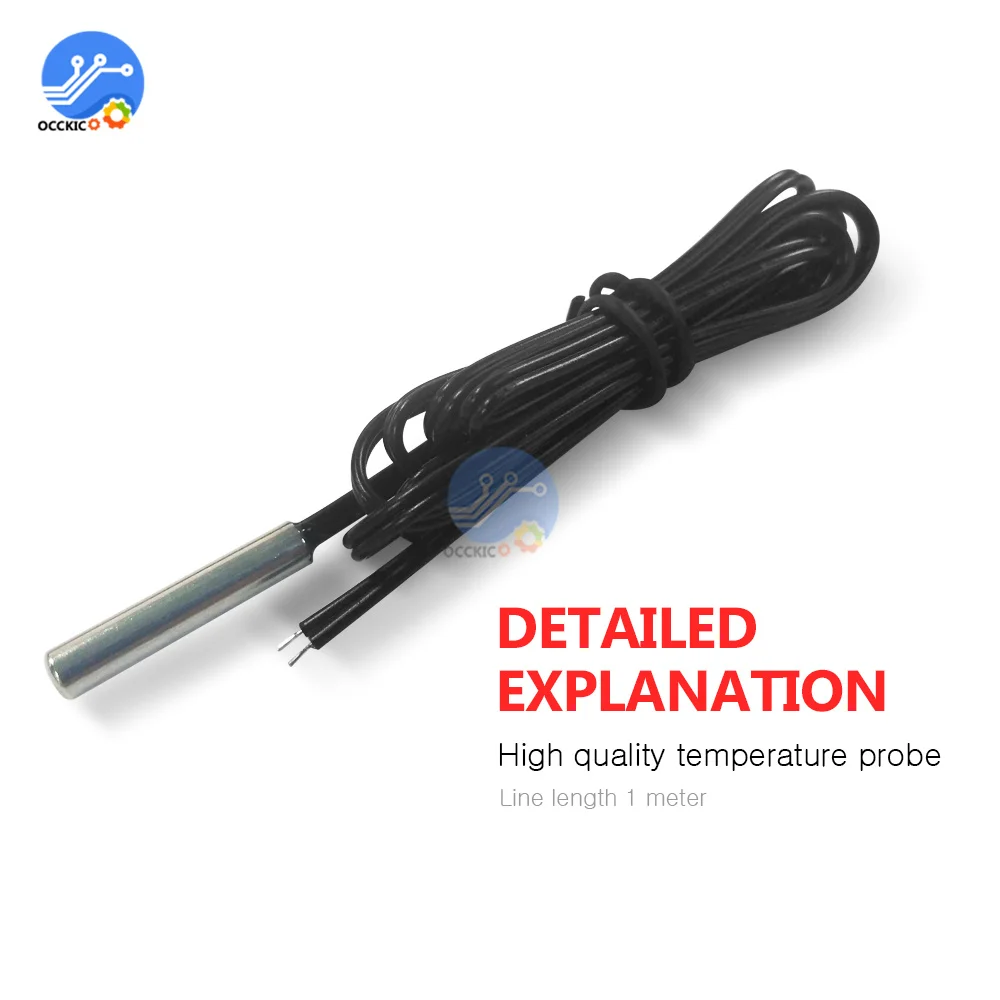

Длина линии: 1 м

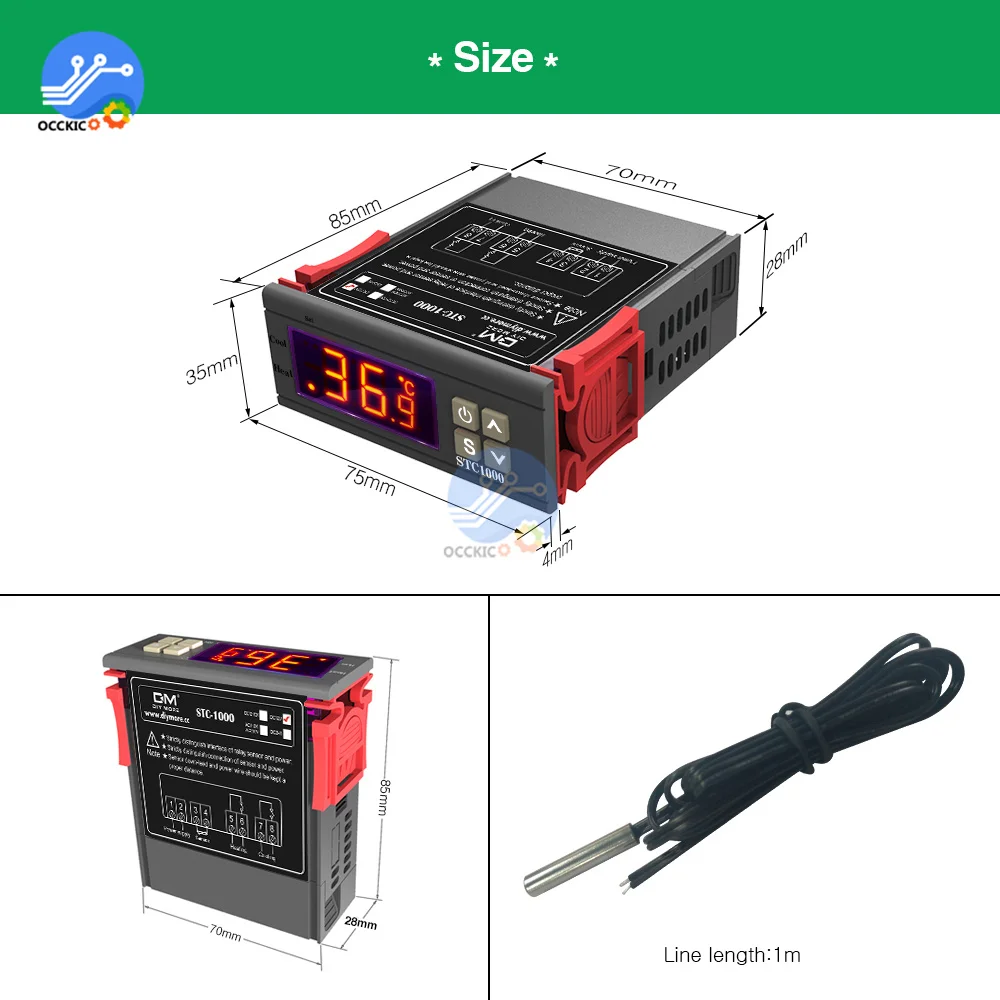

Размер: 75 мм * 85 мм * 35 мм

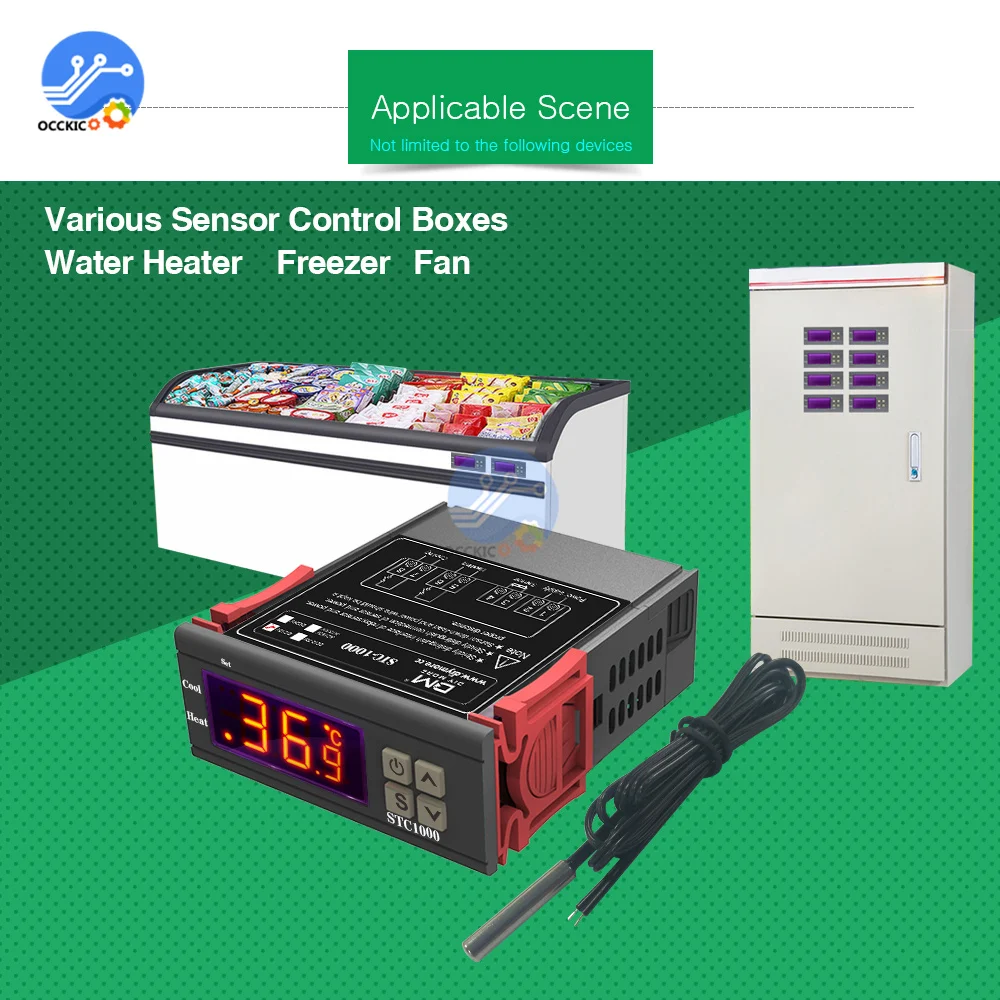

Применимая сцена: различные коробки управления датчиком. Водонагреватель. Морозильник. Вентилятор

(Не ограничиваются устройствами)

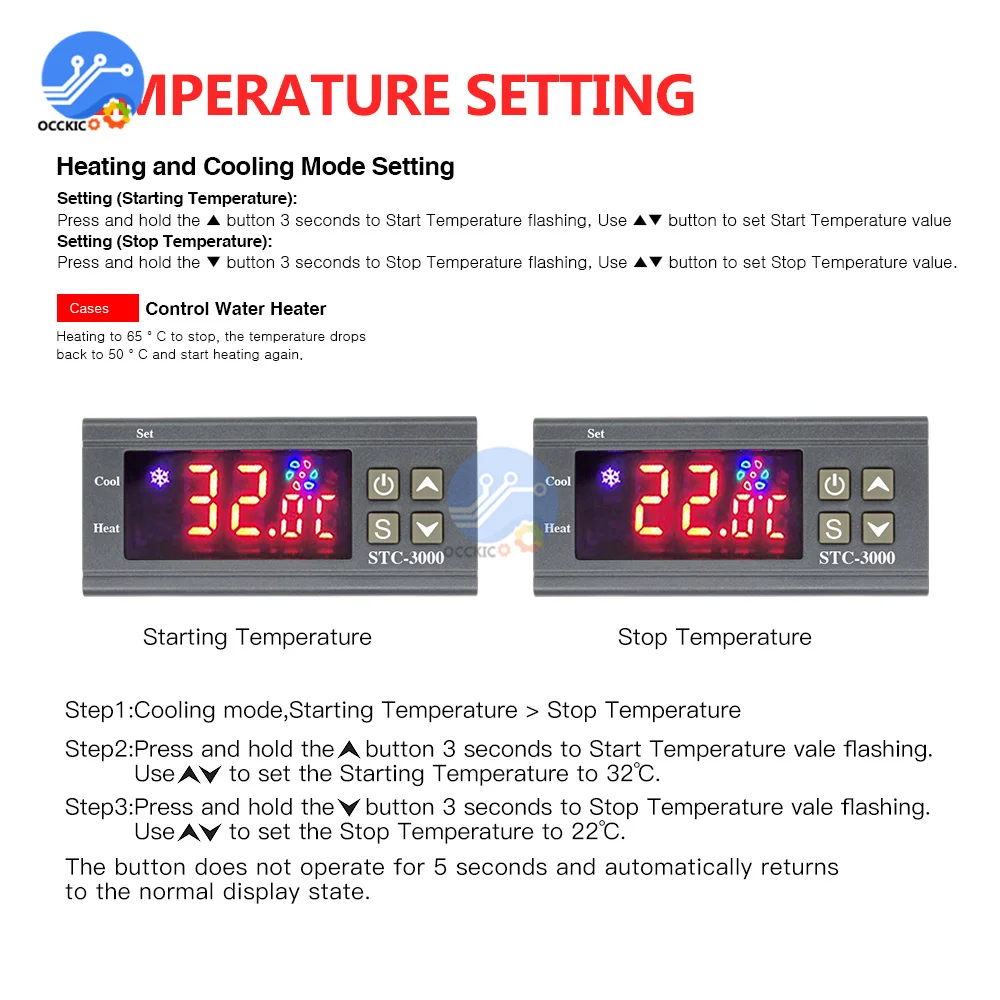

Настройка Температуры

Настройка режима нагрева и охлаждения

Настройка (начальная температура):

Пресс и удерживайте the▲button 3 секунд, чтобы начать, если вы хотите использовать Температура мигает, Use▲▼button, чтобы установить начало Температура соотношение цена/качество

Настройка (температура остановки):

Пресс и удерживайте the▼button кнопку в течение 3-х секунд, чтобы остановить Температура мигает, Use▲▼button установить единый Температура соотношение цена/качество

Чехлы 01 управление водонагреватель

Нагрев до 65 °, чтобы остановить, температура падает до 50 ° и нагревается снова

Шаг 1: режим нагрева, начальная температура <температура остановки.

Step2: Пресс и удерживайте the▲button 3 секунд, чтобы начать, если вы хотите использовать Температура значение мигать. Use▼ ▼ для установки начальной температуры до 50 °.

Шаг 3: Нажмите и удерживайте кнопку the3 секунды, чтобы остановить мигание значения температуры. Use▼ set для установки температуры стоп до 65 ° и установка завершена.

Кнопка не работает в течение 5 секунд и автоматически возвращается в нормальное состояние дисплея.

Чехлы 02 управляемый вентилятор фермы

Вентилятор проветривается до 26 ° для остановки, температура поднимается до 30 °, и вентиляция начинается снова.

Шаг 1: режим охлаждения, температура запуска> Температура остановки.

Step2: Пресс и удерживайте the▲button 3 секунд, чтобы начать, если вы хотите использовать Температура значение мигать. Use▼ ▼ для установки начальной температуры до 30 °.

Шаг 3: Нажмите и удерживайте кнопку the3 секунды, чтобы остановить мигание значения температуры. Use▼ set, чтобы установить температуру остановки до 26 °, и установка завершена.

Кнопка не работает в течение 5 секунд и автоматически возвращается в нормальное состояние дисплея.

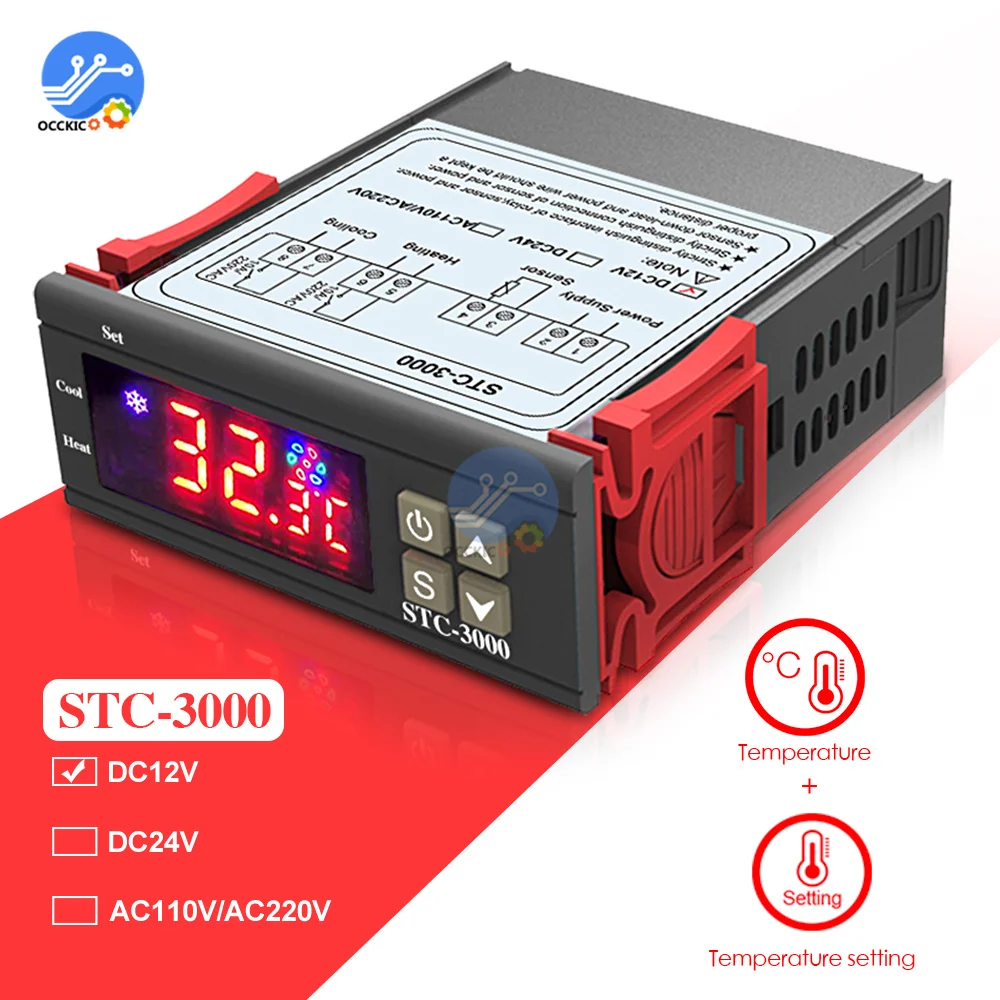

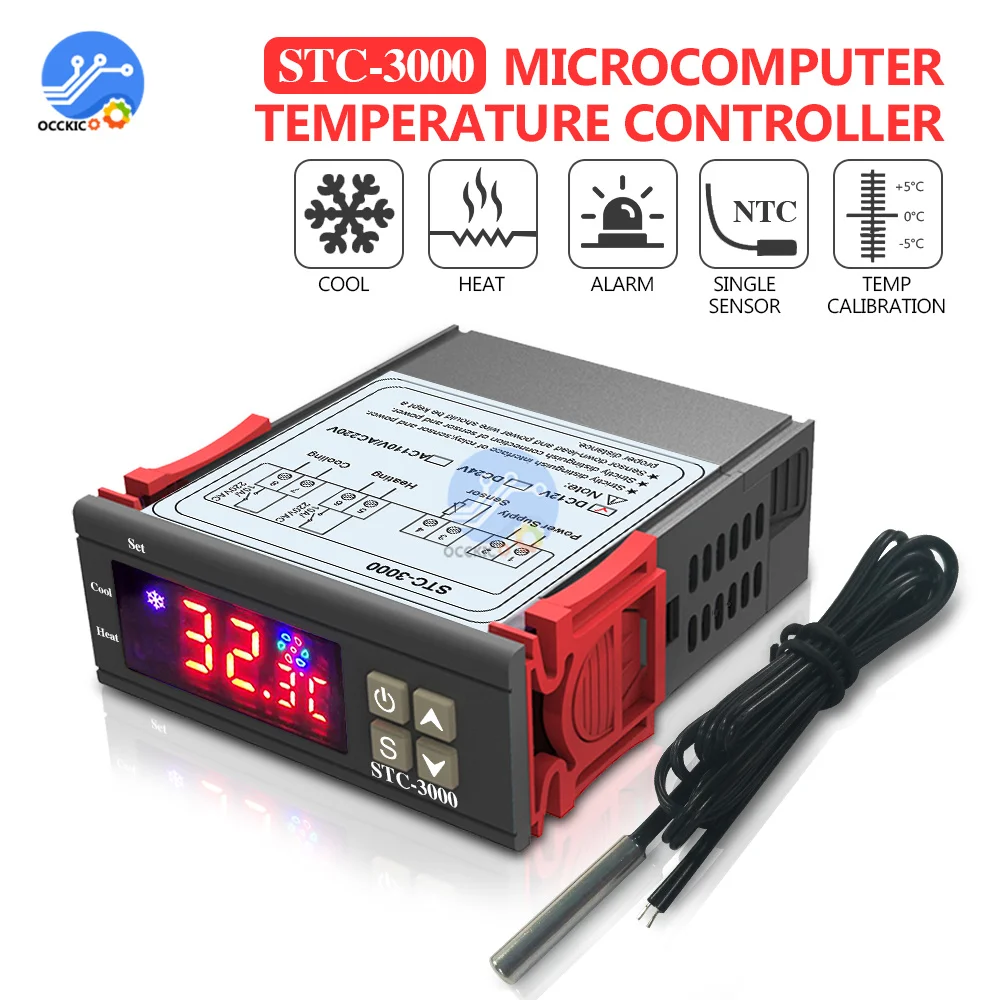

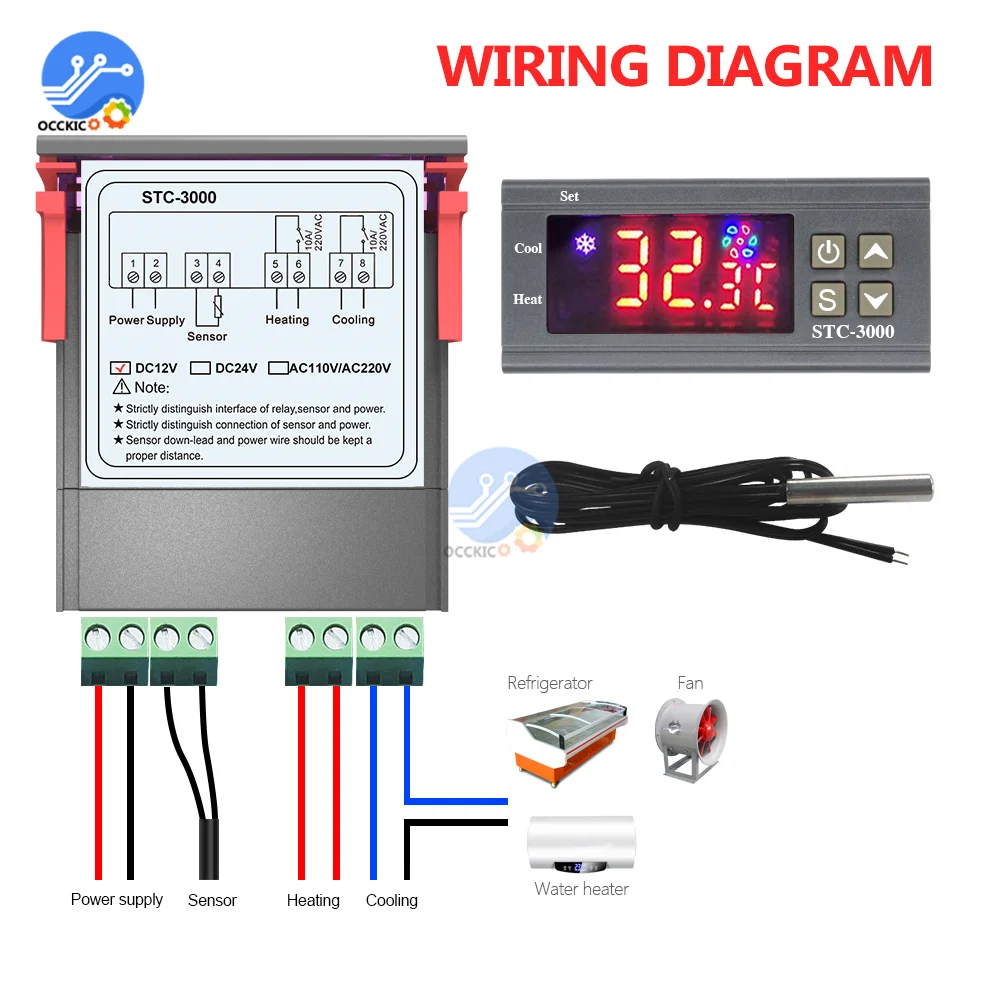

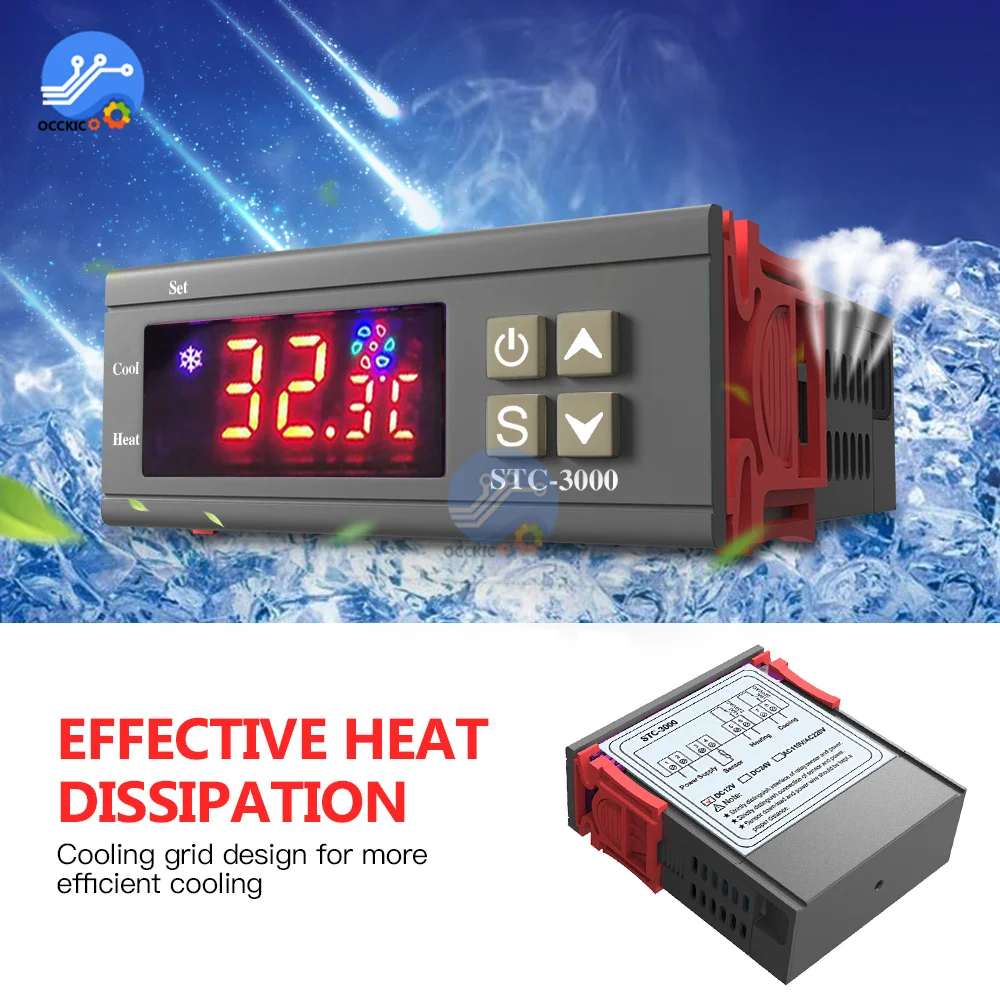

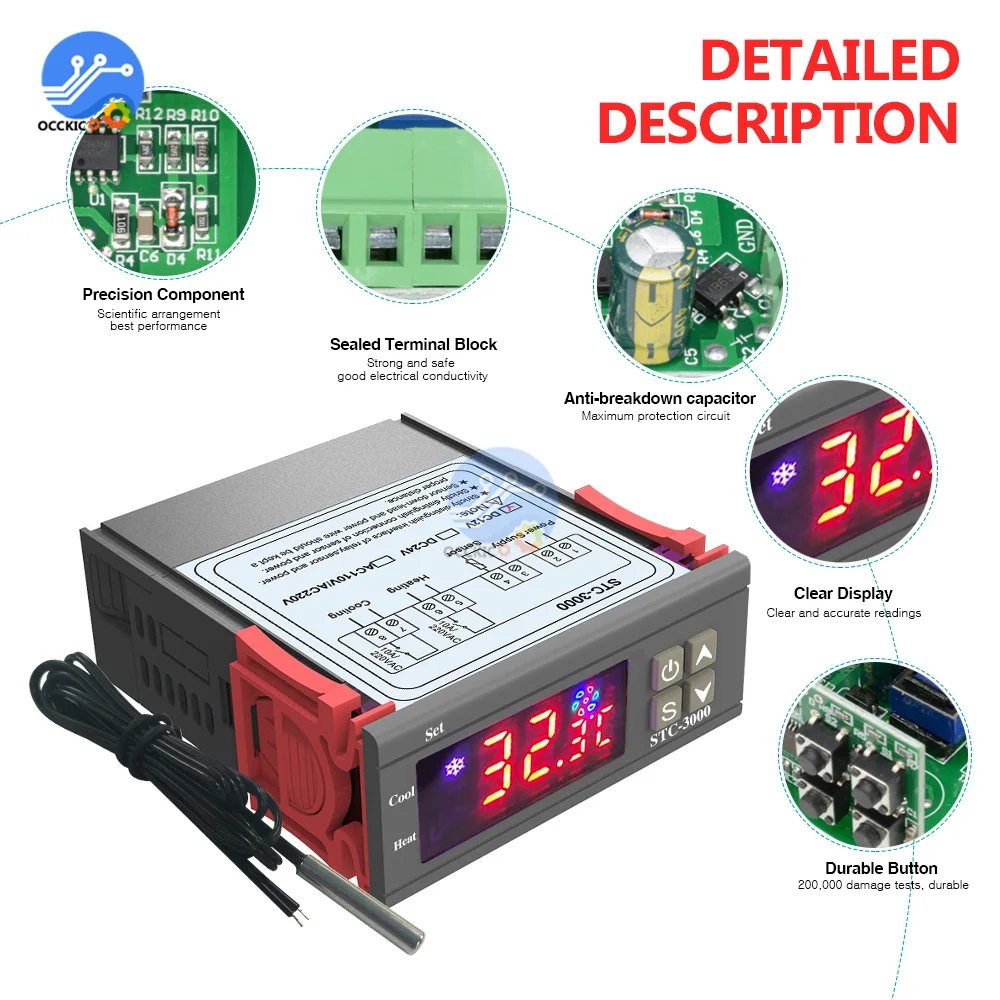

STC-3000

Переключение режимов между прохладным и тепловым; Контроль температуры

Установка значения настройки температуры и значения разницы;

Калибровка температуры;

Предохранение от задержки выхода управления efrigerating; Сигнал тревоги когда

Температура превышает

Температурный Предел или при ошибке датчика.

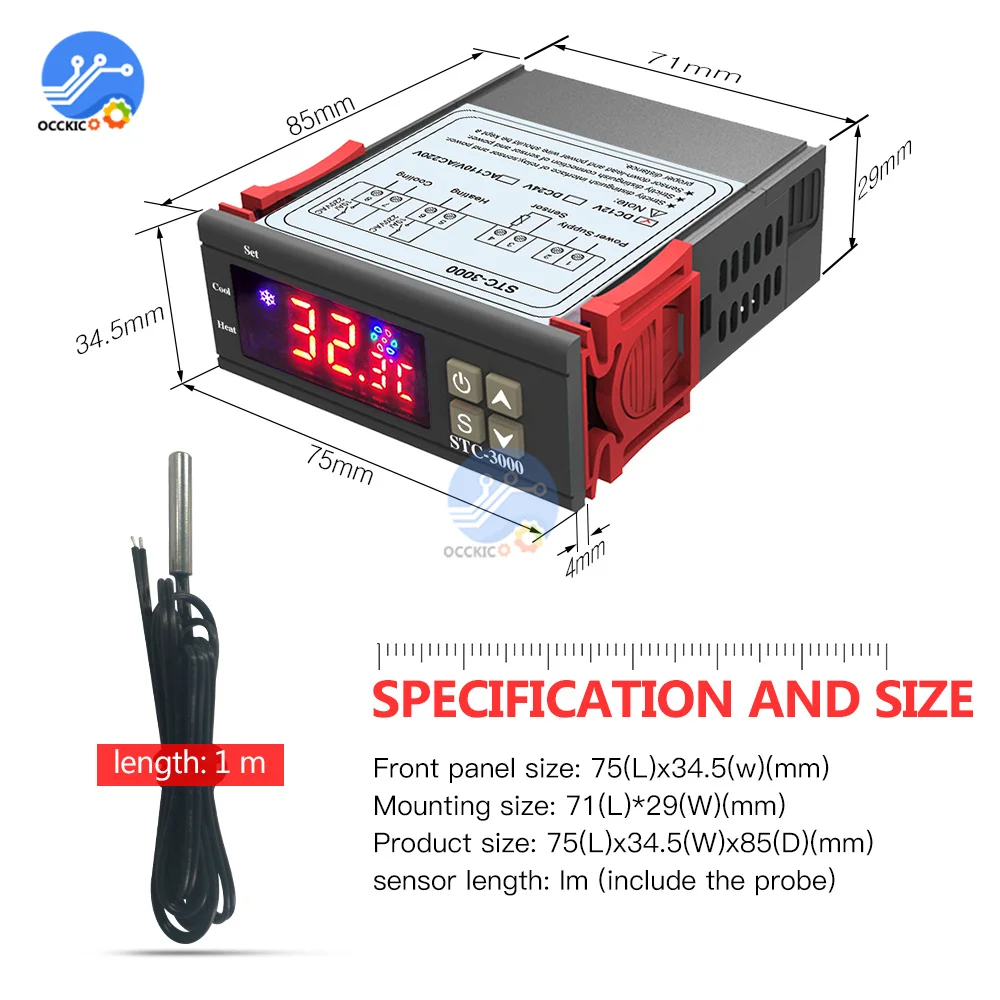

Спецификация и размер

Размер передней панели: 75(L) x34,5 (w)(мм)

Размер крепления: 71 (Д) * 29 (Ш) (мм)

Размер изделия: 75(L) x34,5 (W)x85(D)(мм)

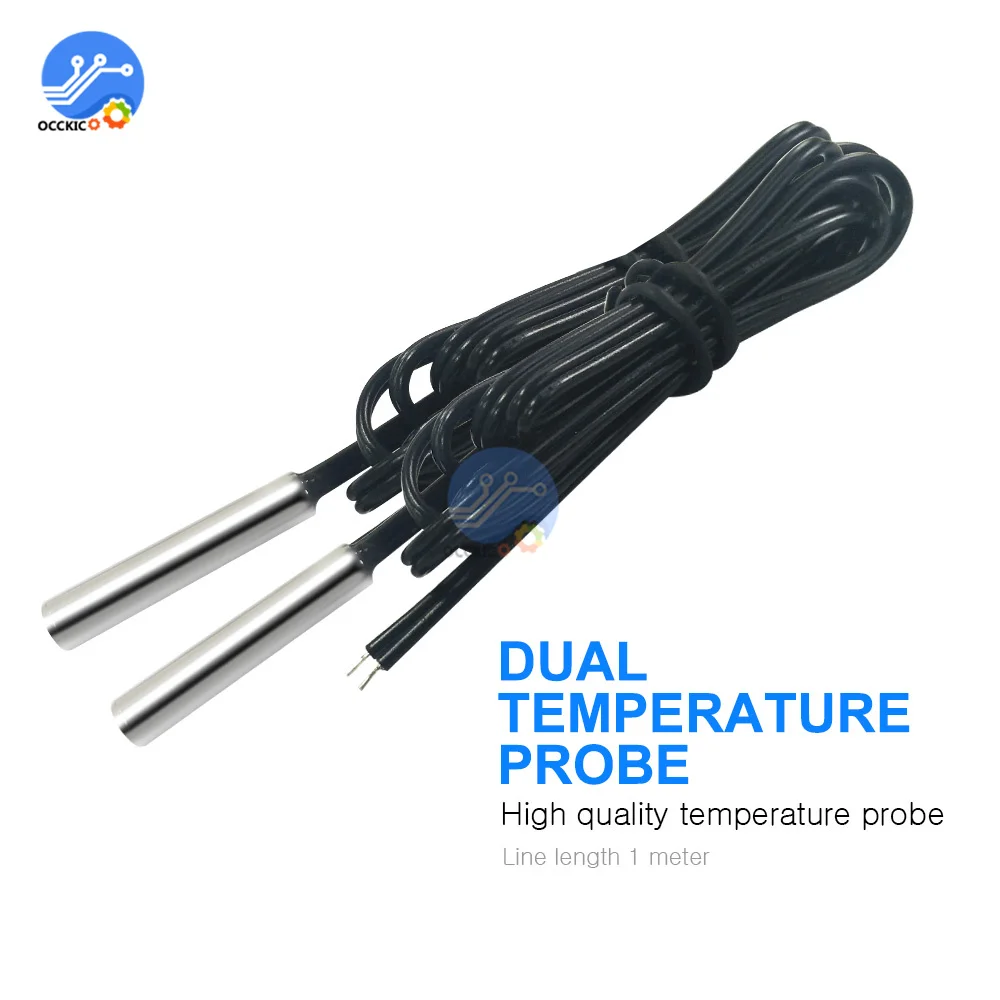

Длина датчика: Im (включая зонд)

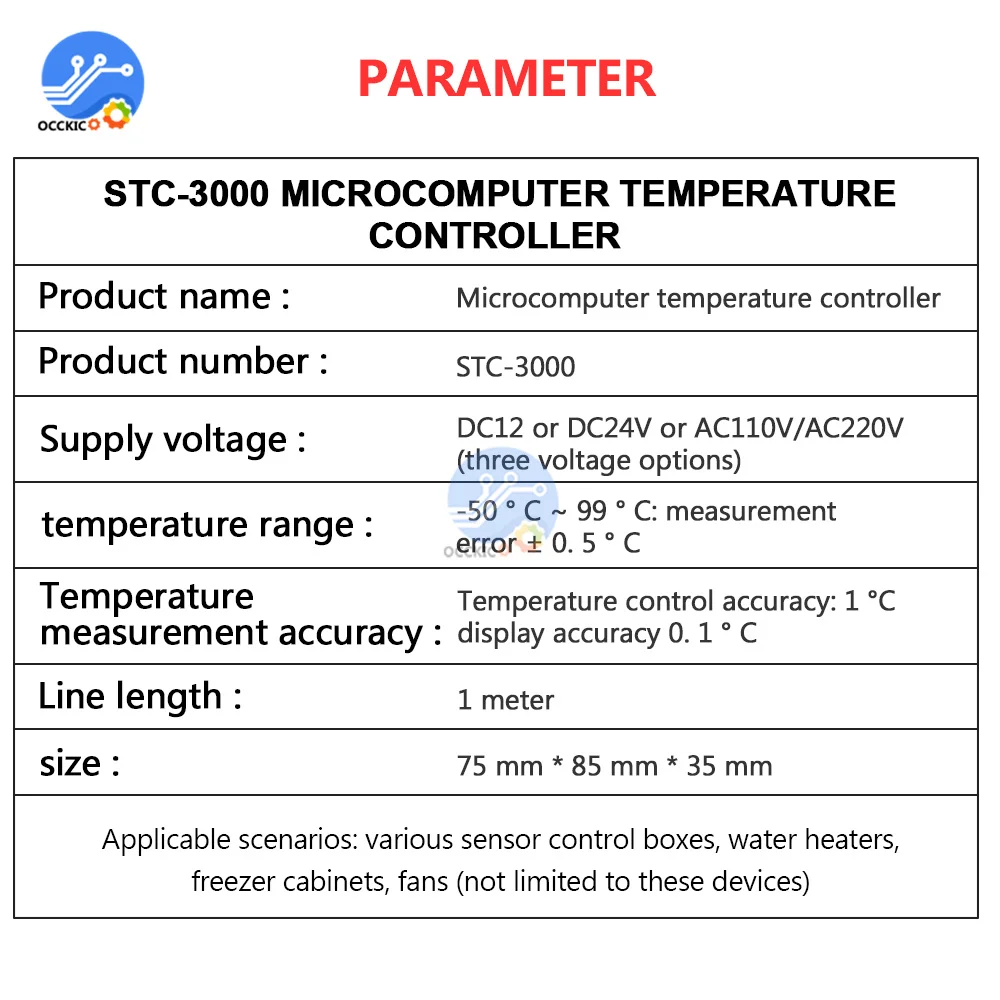

Технические параметры

Диапазон измерения температуры: 50C-99C

Разрешение: 0.1C

Точность: + 1 C(-50C-70 C)

Задержка срабатывания датчика: l minute

Мощность питания: 110V/220VAC + 10% В переменного тока, 50/60 Гц

Потребляемая мощность: <3 Вт

Датчик: Датчик NTC (IPC)

Контактная мощность реле: холодный (10А/250В переменного тока); Тепло (10А/250В переменного тока)

Температура окружающей среды: 0C-60 C

Температура хранения: -30C-75

Относительная влажность: 20-85% (без конденсата)

Инструкция по меню

Код Функция Набор диапазона По умолчанию Примечание

F1 Значение температурного набора -50 ~ 99 ℃ 10 ℃

F2 Разница в наборе значений 1 ~ 10 ℃ 3 ℃

F3 Время задержки компрессора 1 ~ 10 минут 3 минуты

F4 Значение калибровки температуры -10 ℃ ~ 10 ℃ 0 ℃

F5 Слабый/Переключение по Цельсию Набор диапазона 0/1

Правила безопасности

★Опасность:

1. Строго отличить датчик вниз-свинца, провод питания и выходной релейный интерфейс друг от друга, и запрещать неправильный

Соединения или Перезагрузка реле.

2. Опасности: запрещают подключение проводных терминалов без отключения электричества.

★Предупреждение:

Запрещено использовать машину в условиях повышенной влажности, высокой температуры., сильного электромагнитного вмешательства или

Сильная коррозия.

★Примечание:

1. Источник питания должен соответствовать значению напряжения, указанному в инструкции.

2. Чтобы избежать помех, датчик вниз-свинца и провод питания должны быть на расстоянии.

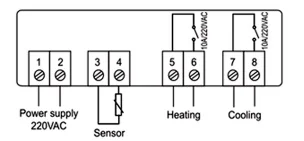

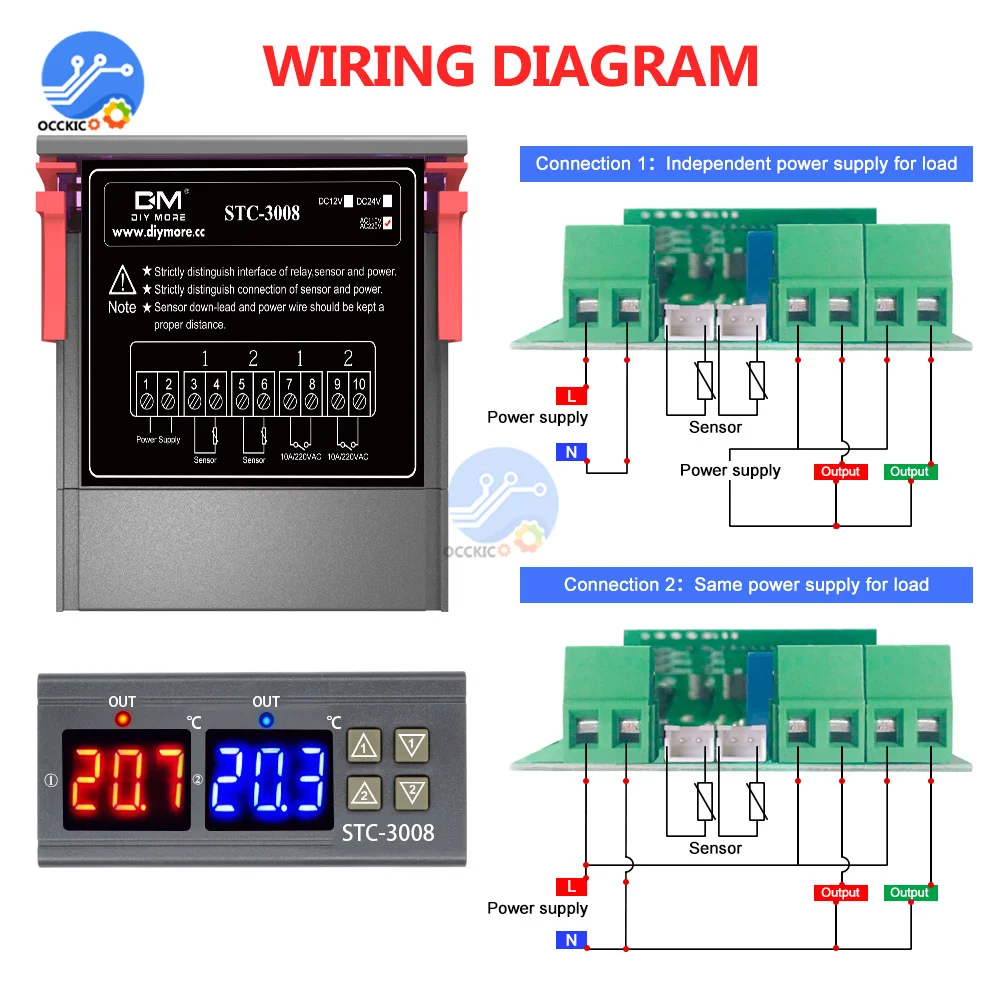

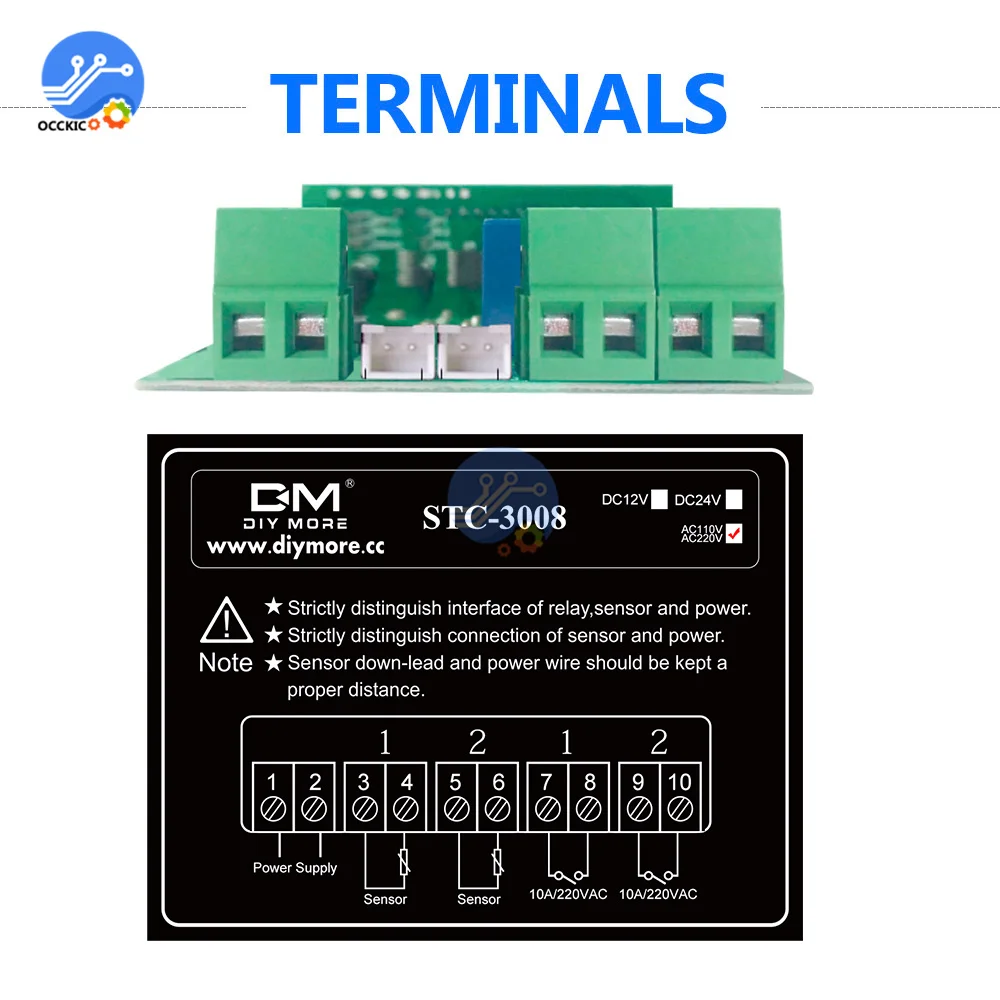

Схема проводки

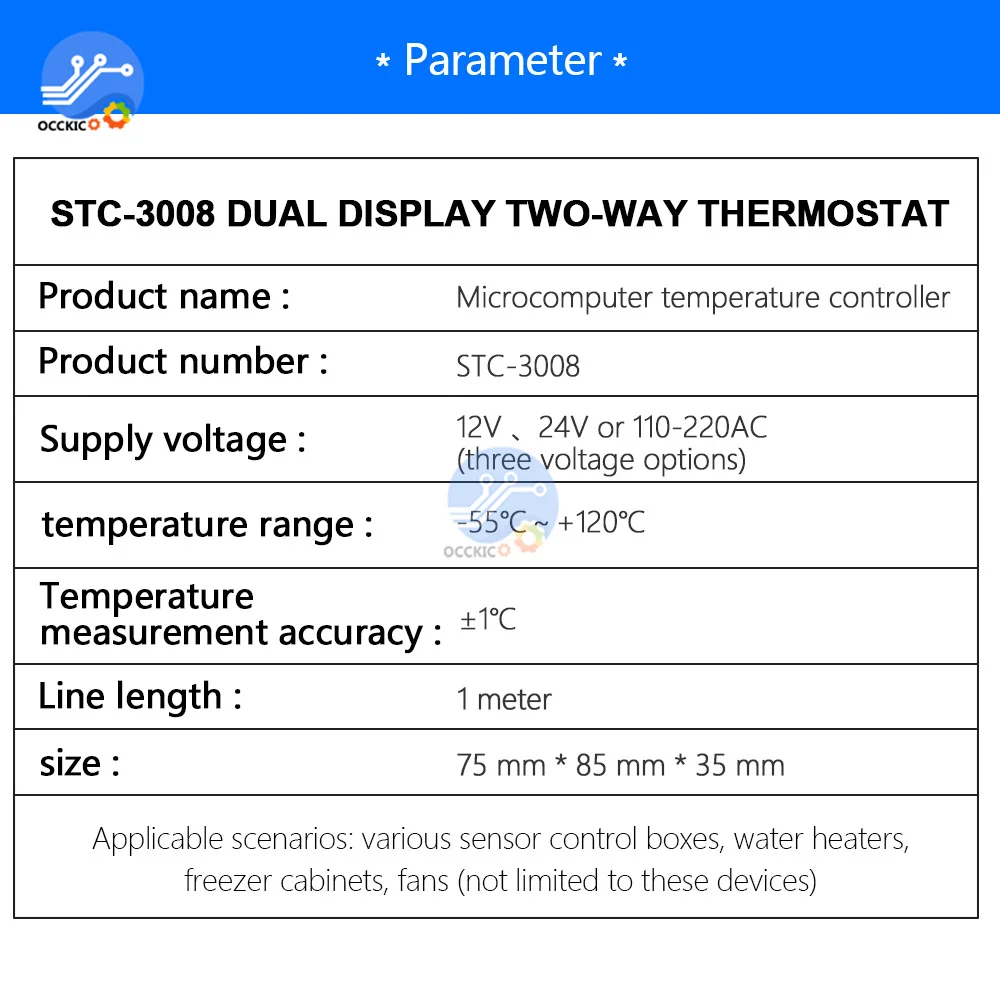

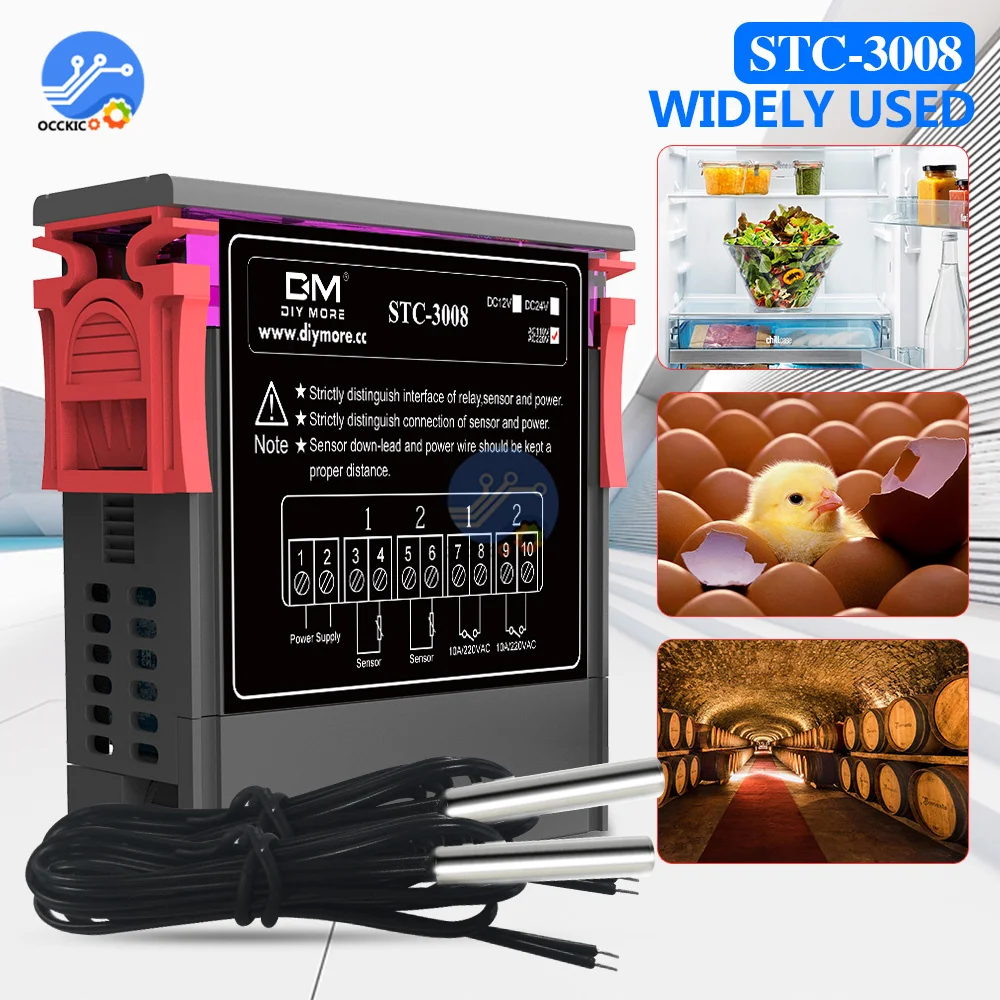

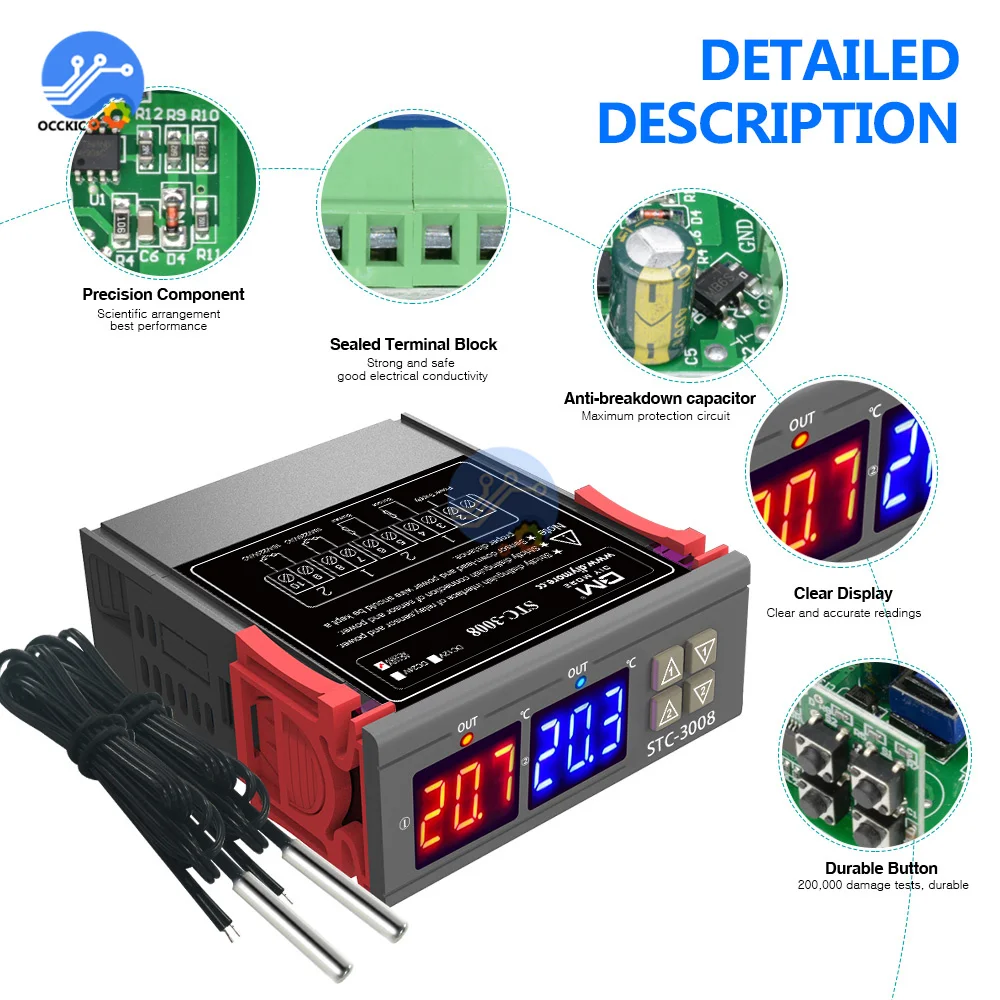

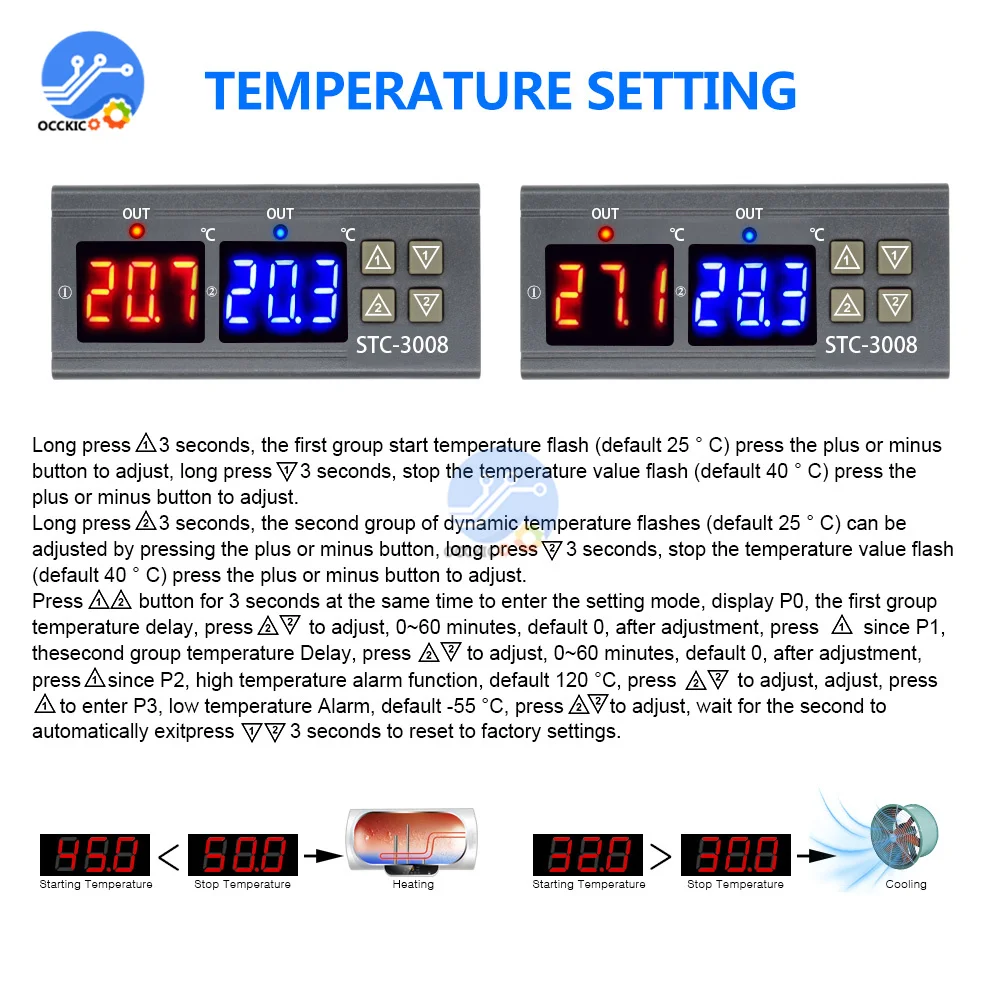

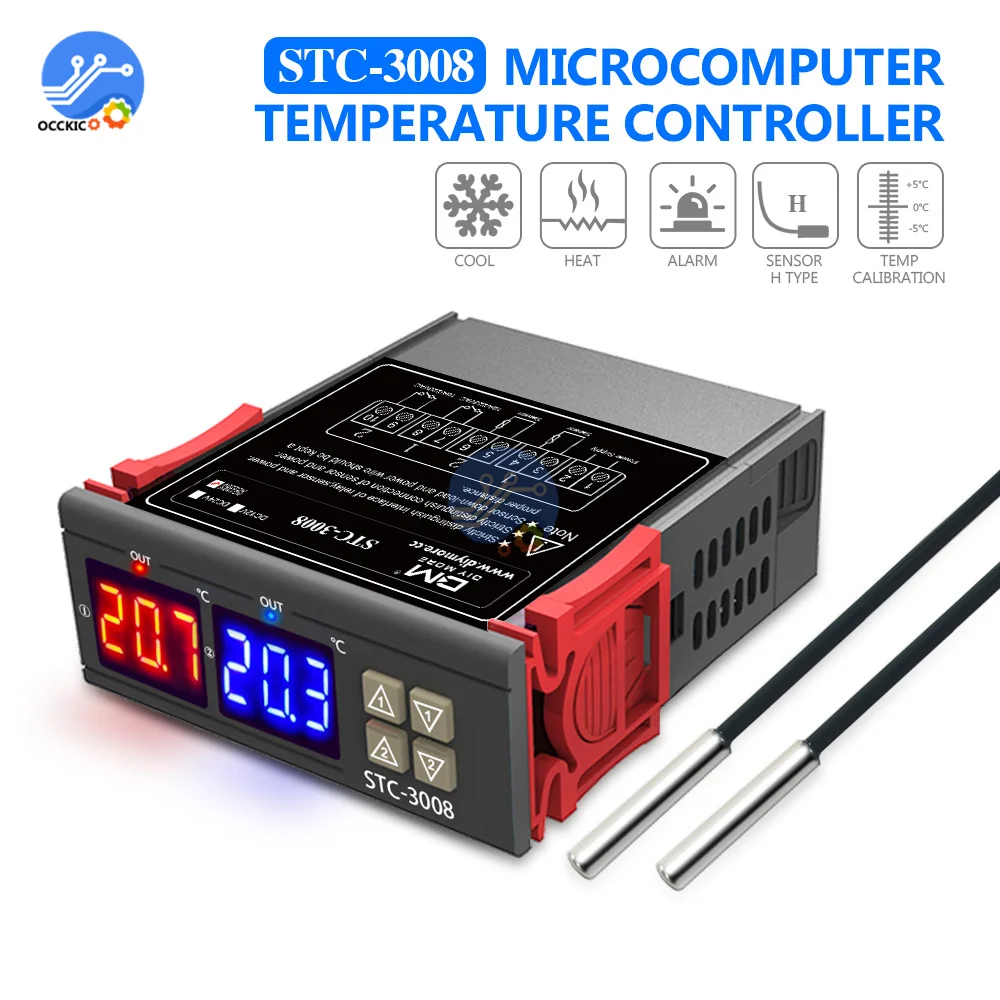

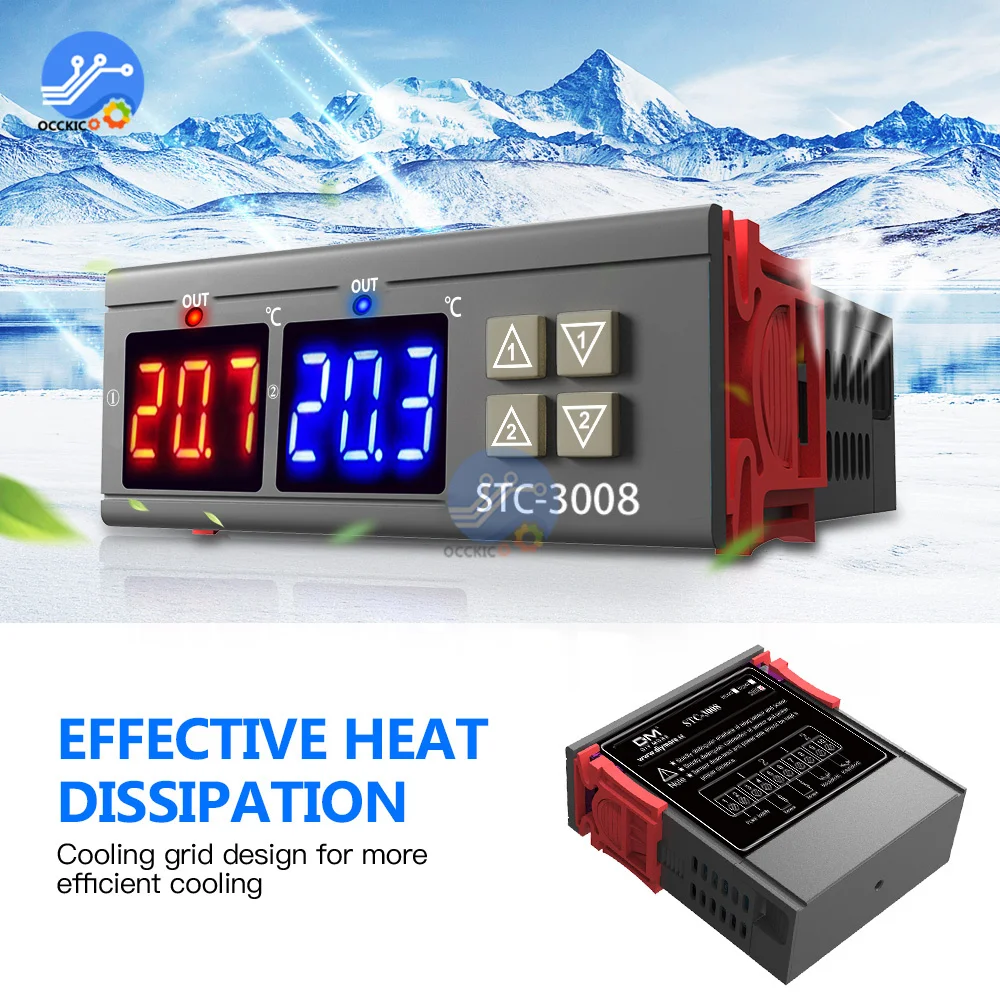

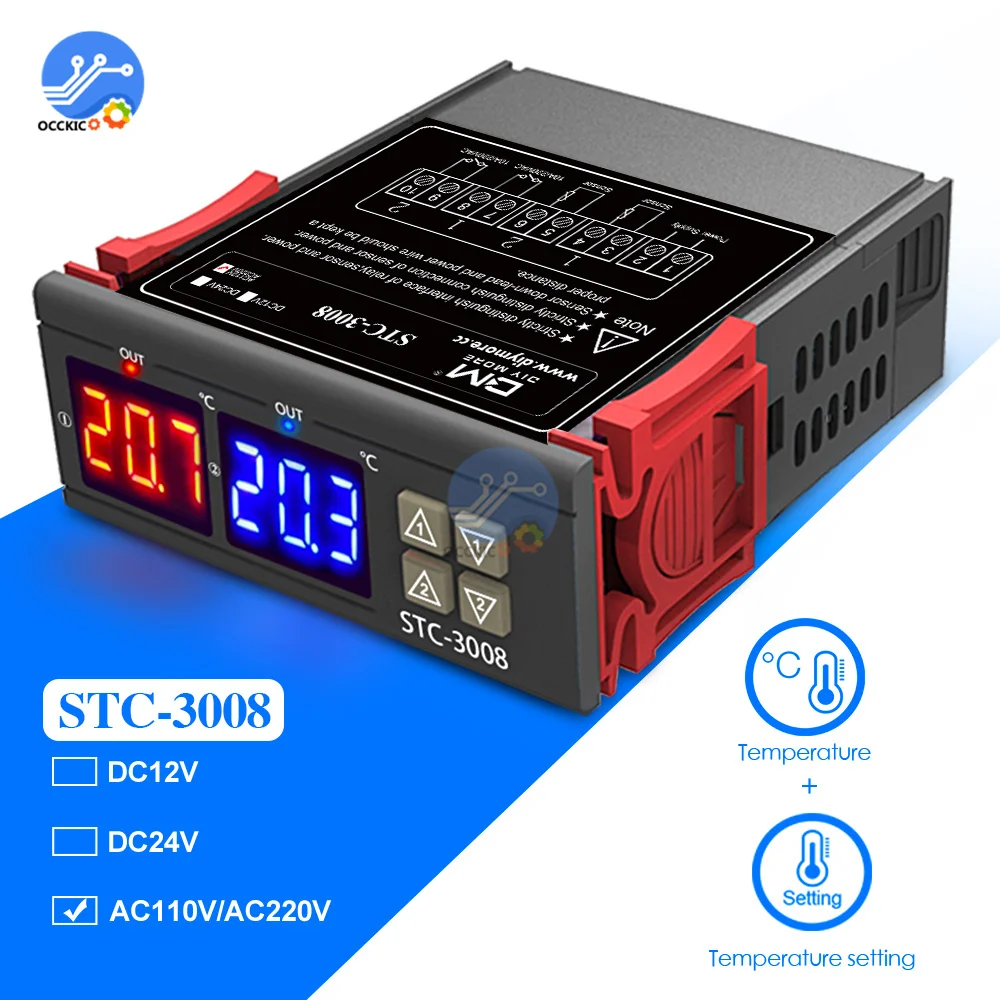

STC-3008
