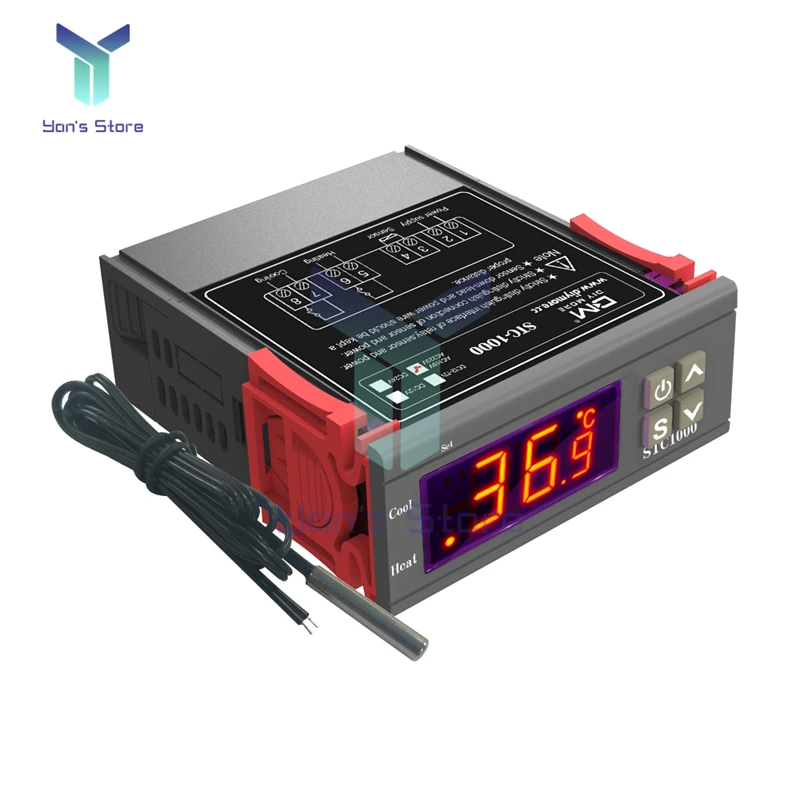

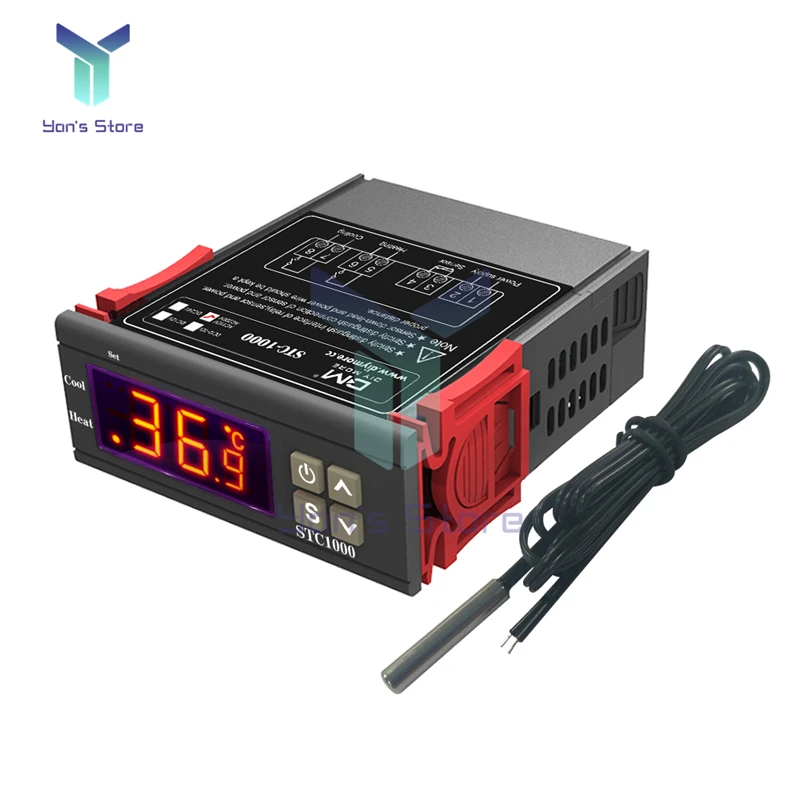

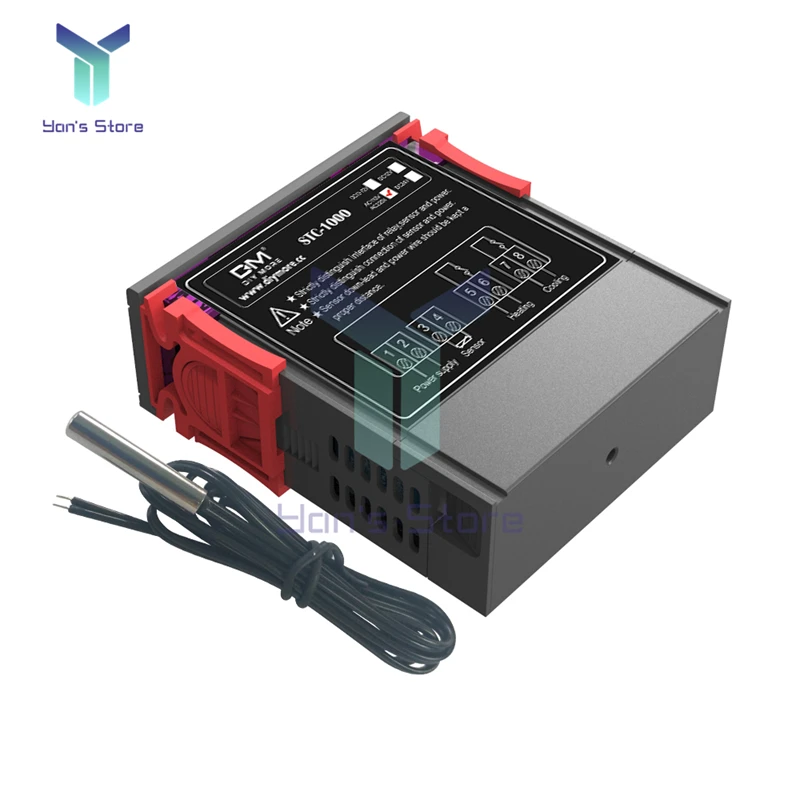

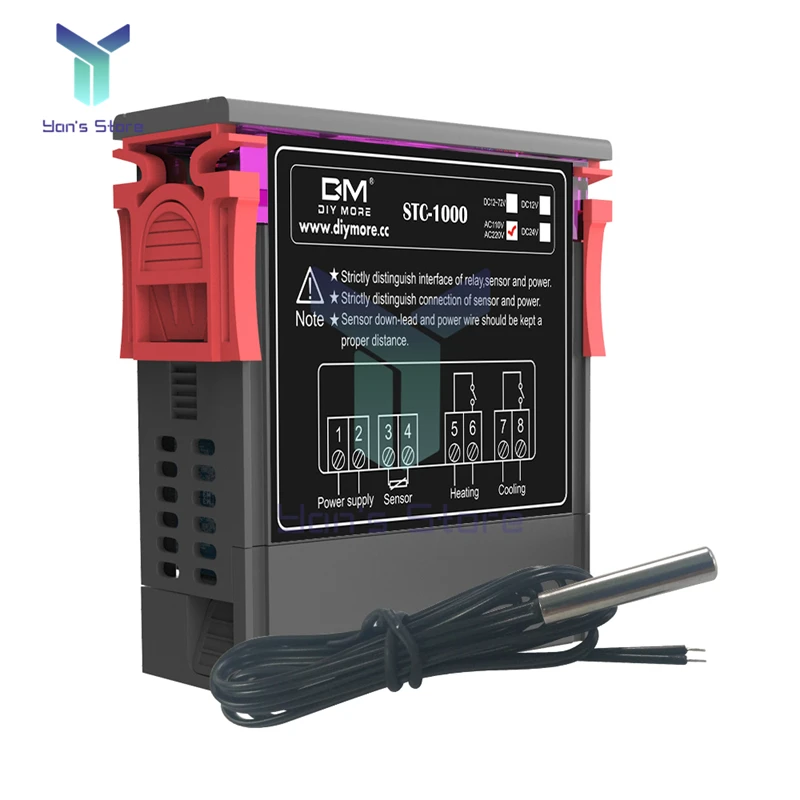

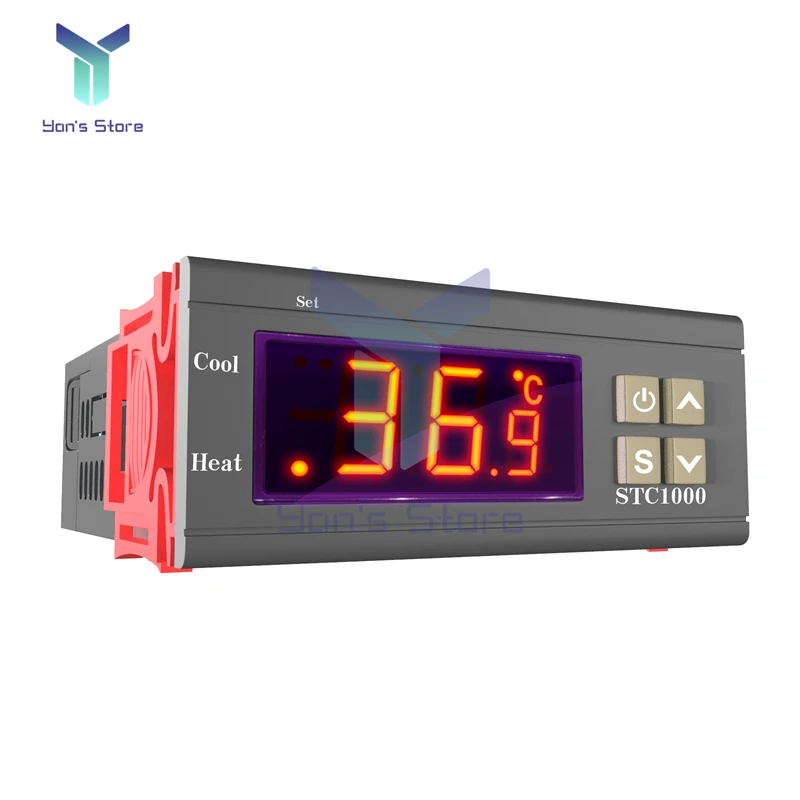

Цифровой термостат STC-1000 LED NTC, Новый термометр для телефона, релейный терморегулятор, охлаждающий нагрев

Особенности:

100% новый и высокое качество

Модель: STC-1000

Переключение режимов между охлаждением и теплом; Контроль температуры путем установки значения настройки температуры и значения разницы; Калибровка температуры; Контроль охлаждения выход задержка защиты; будильник, когда температура превышает Температурный Предел или когда ошибка датчика.

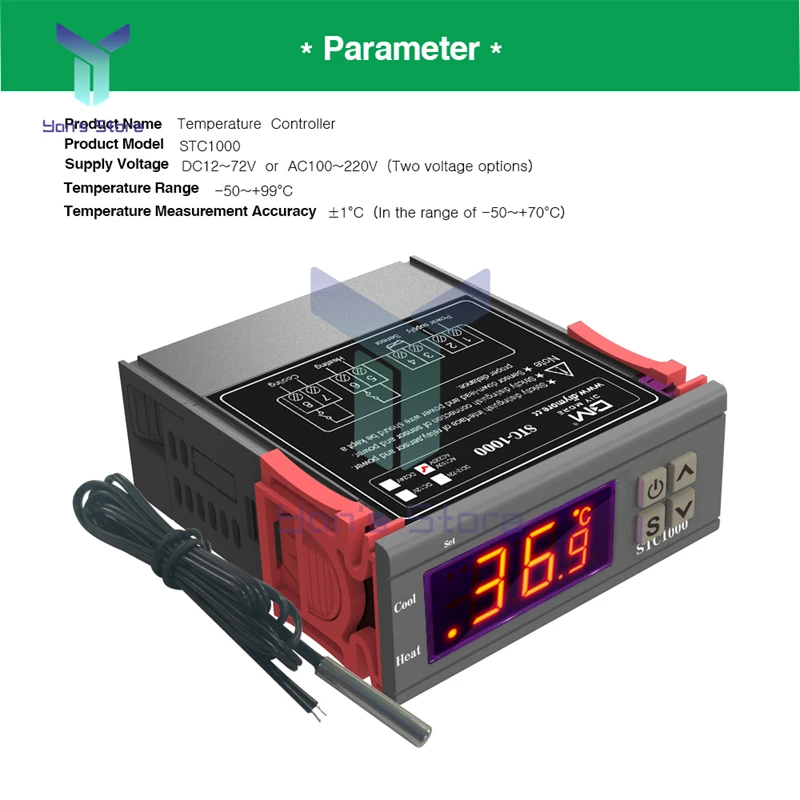

Технические параметры:

1. Диапазон измерения температуры: -50 °C ~ 99 °C

2. Разрешение: 0,1 ° C;

3. Точность: +- 1 °C (-50 °C ~ 70 °C);

4. Задержка срабатывания датчика: 1 минута

5. Источника питания: переменный ток 110-220V 50/60Hz AC/DC 12V (Выберите тип источника питания в тех случаях, когда вы размещаете заказ);

6. Потребляемая мощность: <3 Вт;

7. Датчик: Датчик NTC (1 шт.);

8. Контактная мощность реле: два реле крутой 10А/220В переменного тока; Тепло 10А/220В переменного тока;

9. Температура окружающей среды: 0 ° C ~ 60 ° C;

10. Температура хранения: -30 °C ~ 75 °C;

11. Относительная влажность: 20% ~ 85% (без конденсата)

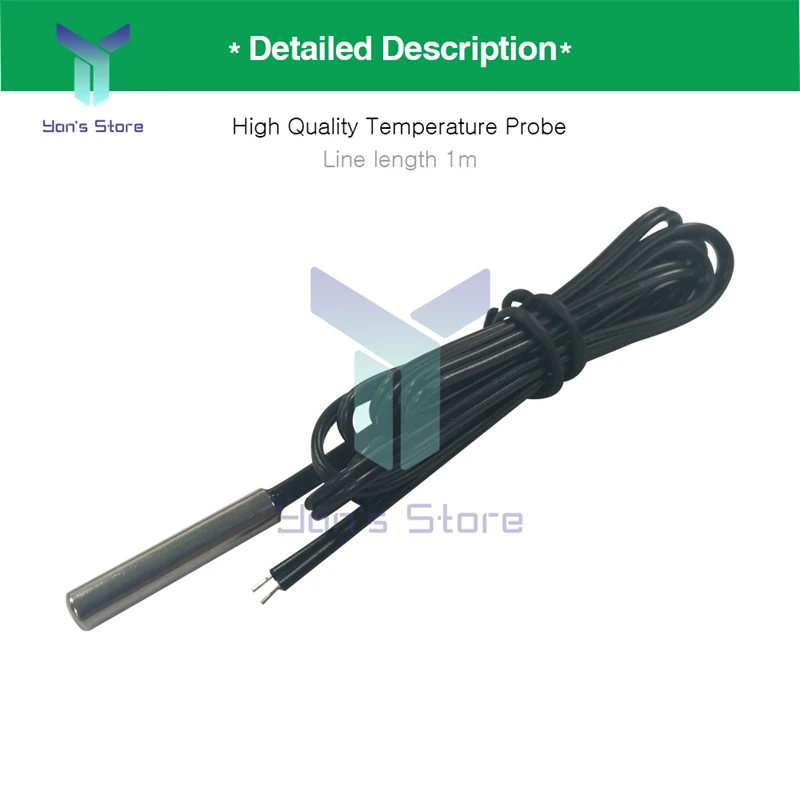

12. Длина датчика: 1,0 м

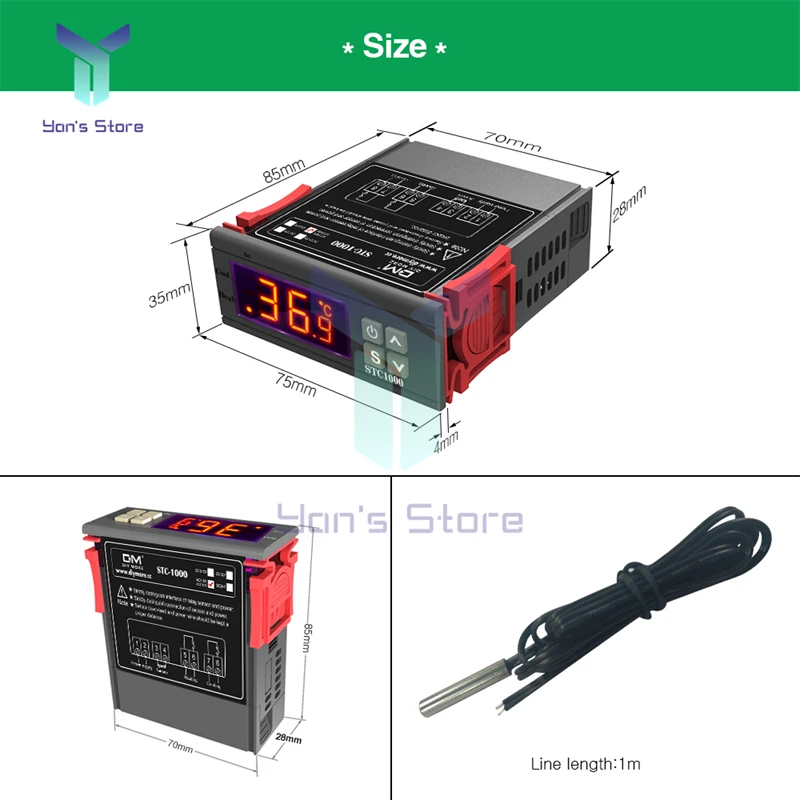

13. Размер передней панели: 75x34,5 мм; Размер изделия: 75x34,5x85 мм; Размер крепления: 71x29мм

Инструкция по эксплуатации ключа:

1. Способ проверки параметров:

При нормальном рабочем состоянии нажмите кнопку «вверх», которая отображает значение настройки температуры; Нажмите кнопку «вниз», чтобы отобразить значение разницы.

2. Способ установки параметров:

В соответствии с контроллер нормальное рабочее состояние, нажмите кнопку "s" ключ в течение 3 секунд изменение языка или больше, чтобы войти параметр изменить режим, а "набор" индикатор светильник, на экране отображается первый код меню «F1».

Нажмите «вверх» или «вниз», чтобы настроить вверх и вниз и отобразить меню iem и код пункта меню. Нажмите кнопку «s», чтобы отобразить значение параметра текущего меню. Нажмите кнопку «s» и удерживайте «вверх» или «вниз» одновременно, чтобы выбрать и быстро отрегулировать значение параметра текущего меню. После завершения настройки, нажмите и отпустите кнопку «(I)» мгновенно, чтобы сохранить Измененное значение параметра и вернуться, чтобы отобразить нормальное значение температуры. Если ключ не работает в течение 10 секунд, система не будет сохранять модифицированный параметр, экран обратно для отображения нормальной температуры.

3. Восстановление данных системы

При электрификации система будет проверять себя, экран будет отображаться «Er», если ошибка выхода, пожалуйста, нажмите любую клавишу в это время, и он восстанавливает значение по умолчанию и войти в обычный рабочий режим, рекомендуется сбросить значение параметра в таких условиях.

Инструкция по эксплуатации:

При нормальном рабочем состоянии контроллера нажмите и удерживайте кнопку «(I)» для 3s, чтобы выключить контроллер; Под контроллером «off», нажмите и удерживайте» (I)"Ключ для 1s может включить контроллер.

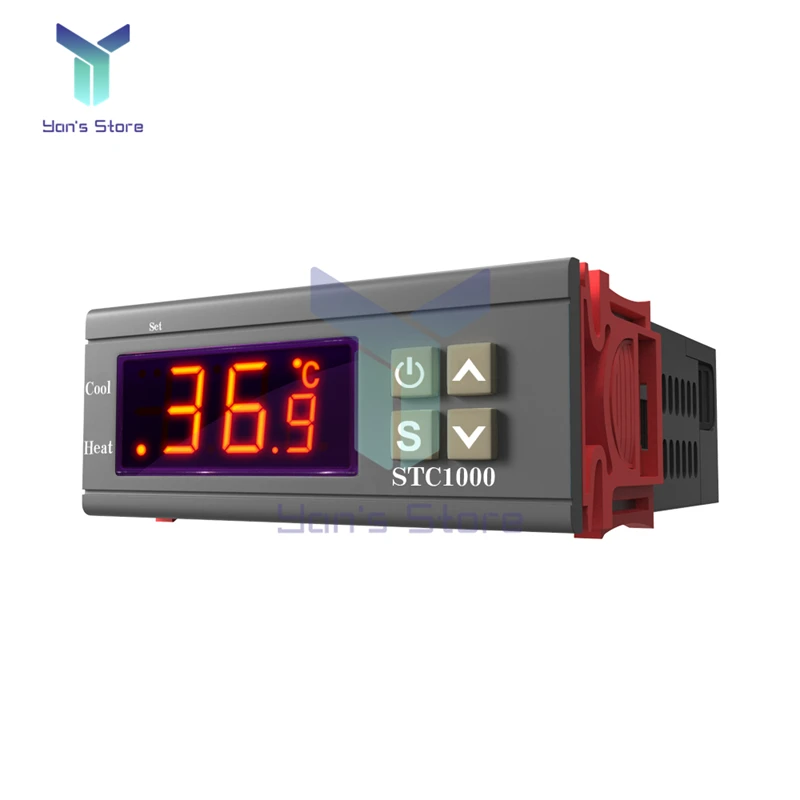

При нормальном рабочем состоянии контроллера экран отображает текущее значение измерения температуры; Также контроллер может также Переключить режим работы между нагревом и охлаждением.

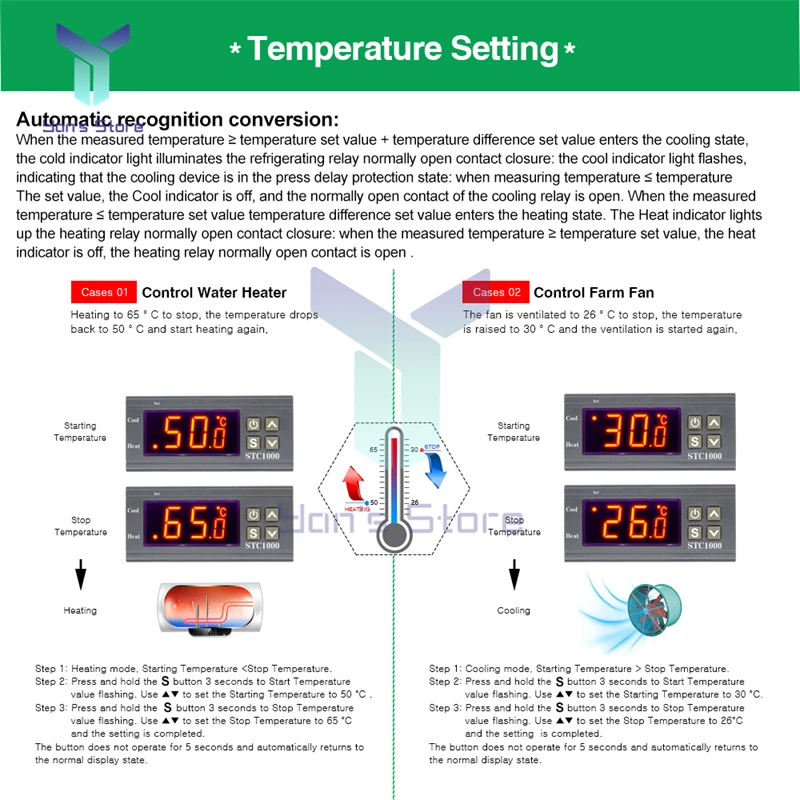

Контроллер начинает Холодильный светильник с крутым индикатором, Когда измеренное значение температуры> = значение набора температуры + значение разницы, и реле охлаждения подключено; Если мигает индикатор «cool», светильник это указывает на то, что холодильное оборудование находится в состоянии защиты от задержки компрессора; При измерении значений температуры Значение набора температуры, Холодный светильник индикатора и реле охлаждения отключаются.

Системы начинает нагреваться в тех случаях, когда измерение температуры значение <= значение температуры-разница значений, и "тепло" индикатор светильник, теплового реле подключается; когда измерения температуры при заказе на сумму> = температуры заданных значений "тепло" индикатор светильник выключен и теплового реле отключается.

Описание ошибки/тревоги

Сигнализация, когда ошибка датчика: контроллер Активирует режим сигнализации об ошибке датчика, когда датчик открывает цепь или короткое замыкание, весь тернирующий статус закрыт звуковыми сигналами, а трубка nixie отображает «EE», нажмите любую клавишу, чтобы отменить звук сигнала тревоги, чтобы отобразить нормальную температуру, когда ошибка и ошибка будут устранены.

Будильник, когда измерительная температура превышает Диапазон измерения температуры: контроллер активирует функцию сигнализации об ошибках, когда измерительная температура превышает Диапазон измерения температуры, весь статус бега закрыт buzzeralarms, И трубка nixie отображает «HH», нажмите любую клавишу, чтобы отменить звуковой сигнал, Система снова отображает нормальный режим работы, когда температура восстанавливает нормальный диапазон измерений.

Правила безопасности:

Опасность:

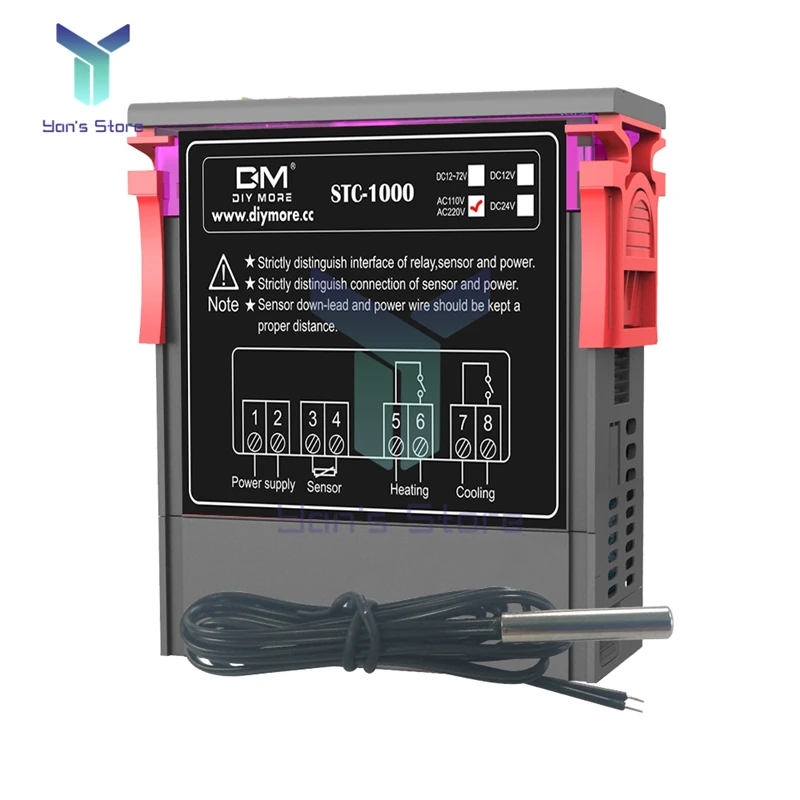

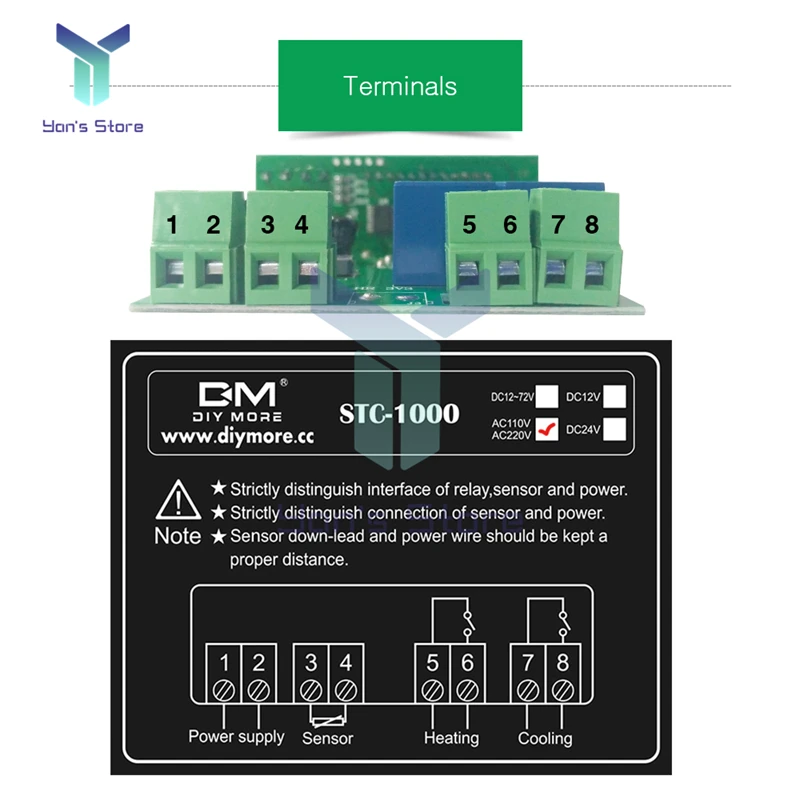

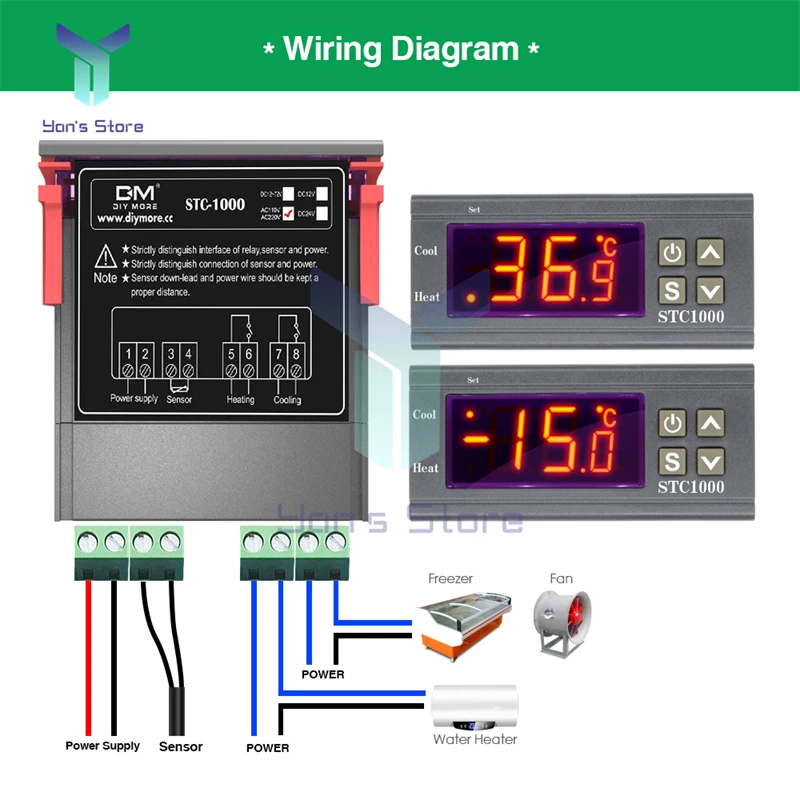

1. Строго отличить датчик вниз-свинца, провод питания и выходной релейный интерфейс друг от друга, и запрещать неправильные соединения или перегрузку реле.

2. Опасности: запрещают подключение проводных терминалов без отключения электричества.

Предупреждение:

Запрещено использовать машину в условиях повышенной влажности, высокой температуры., сильной электромагнитной помехи или сильной коррозии.

Примечание:

1. Источник питания должен соответствовать значению напряжения, указанному в инструкции.

2. Чтобы избежать помех, датчик вниз-свинца и провод питания должны быть на расстоянии.

Посылка включает в себя:

1 * контроллер температуры

1 * датчик температуры
