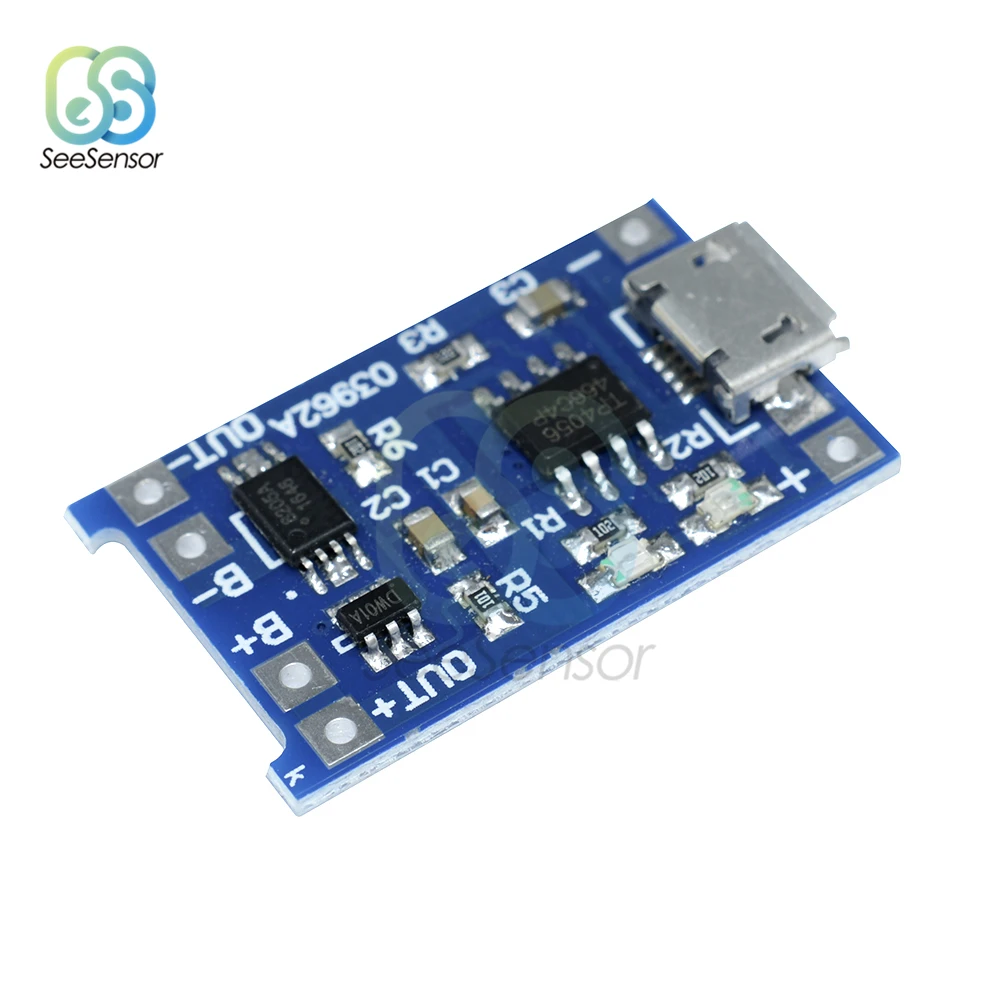

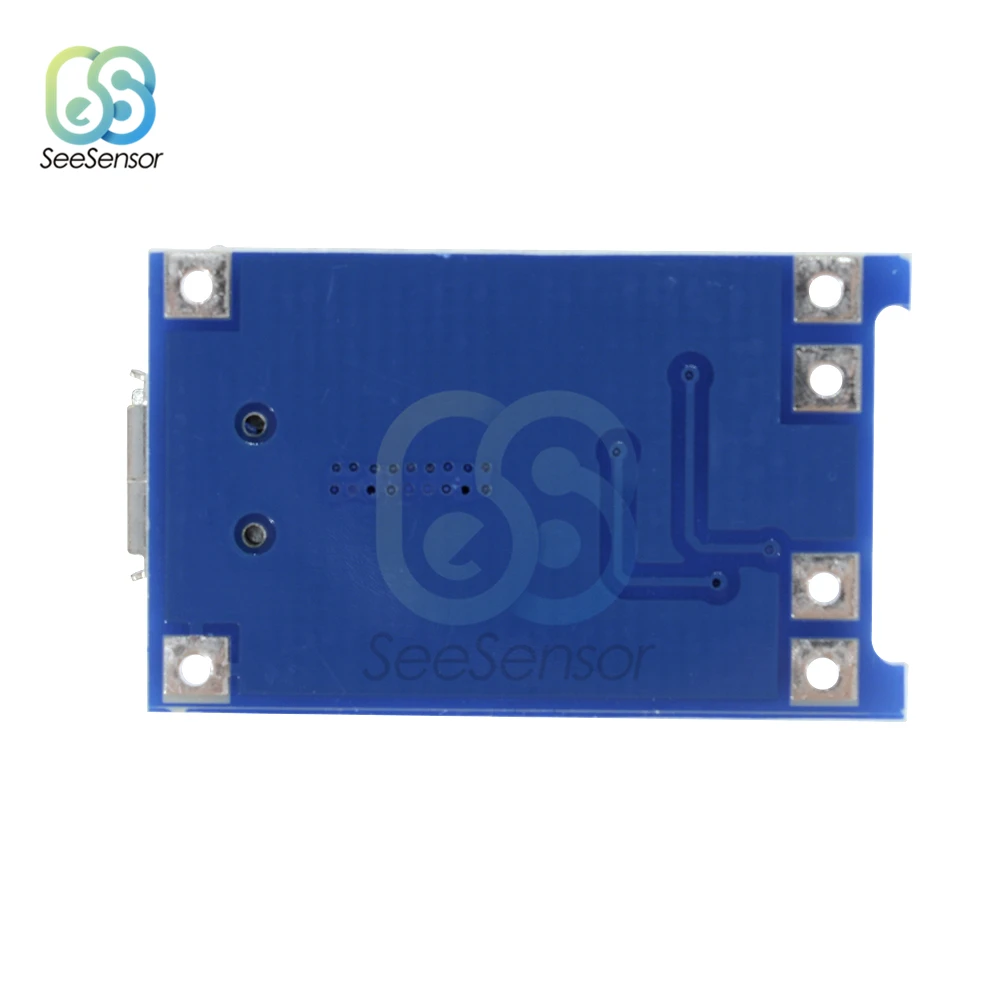

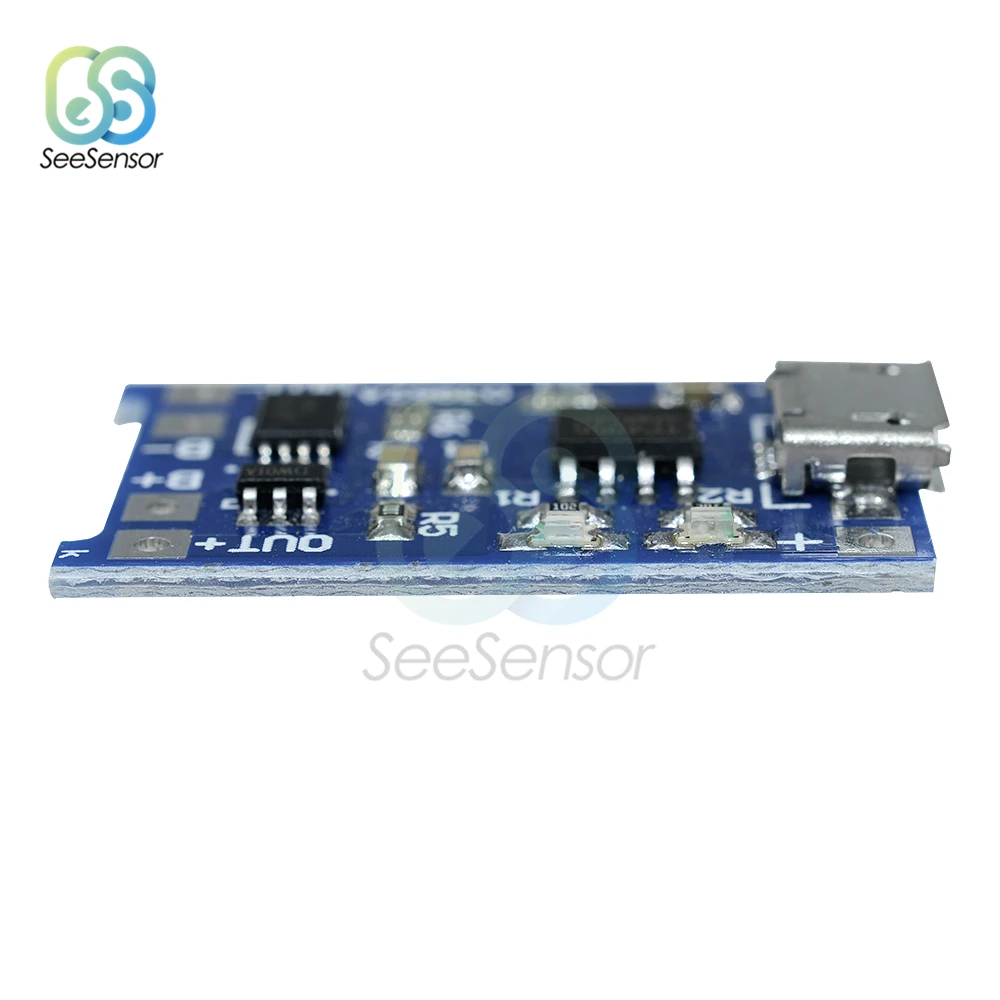

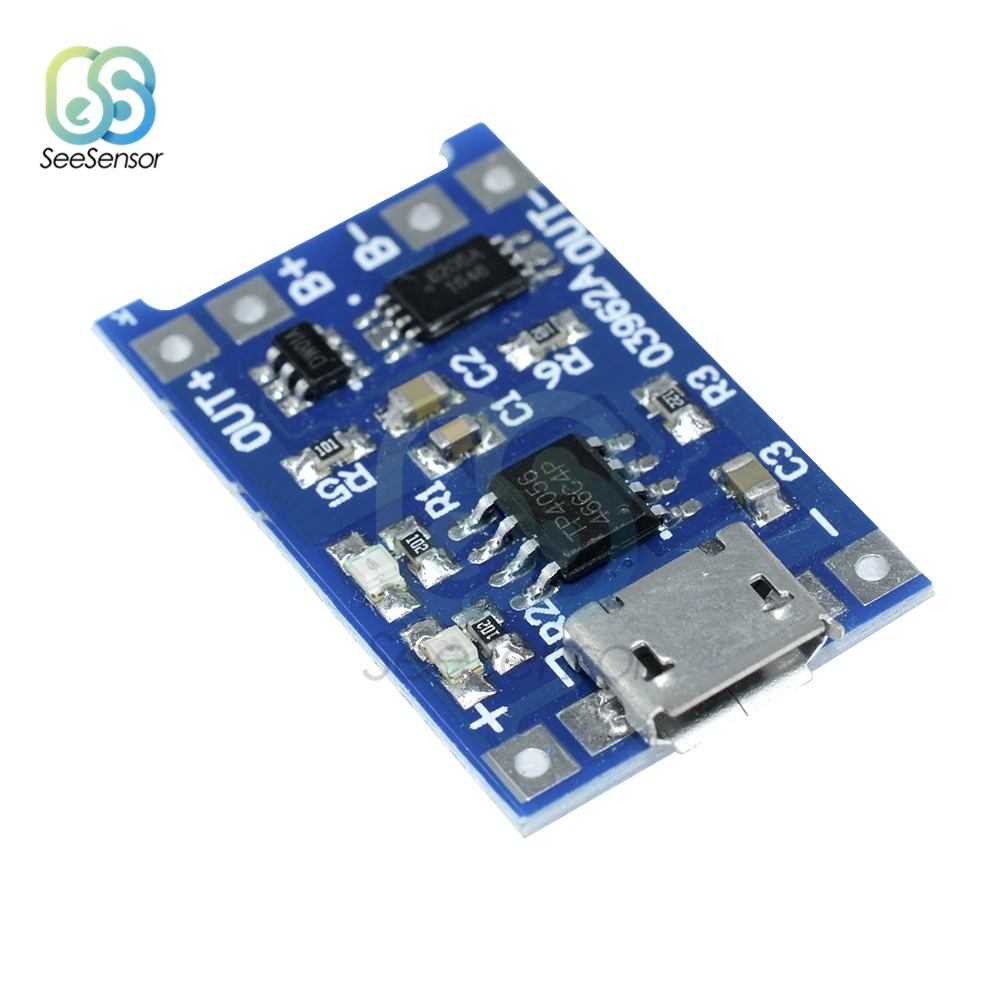

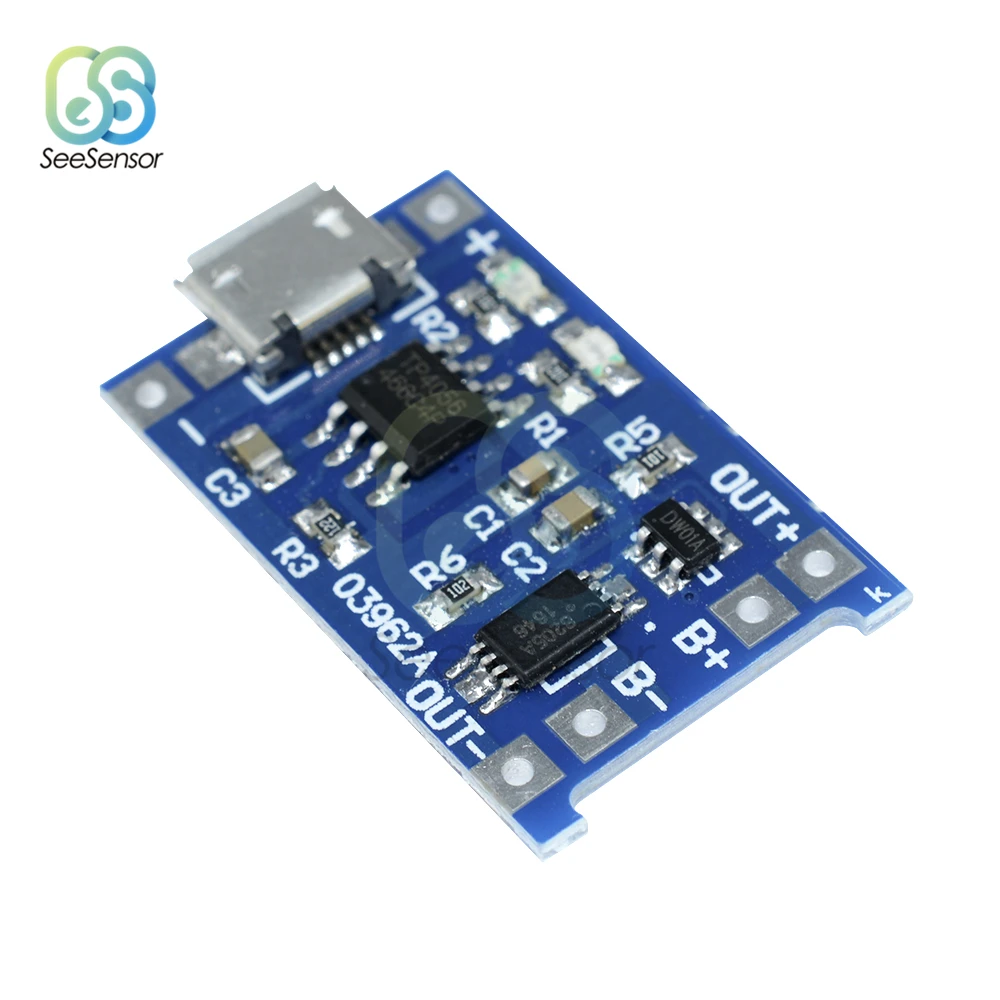

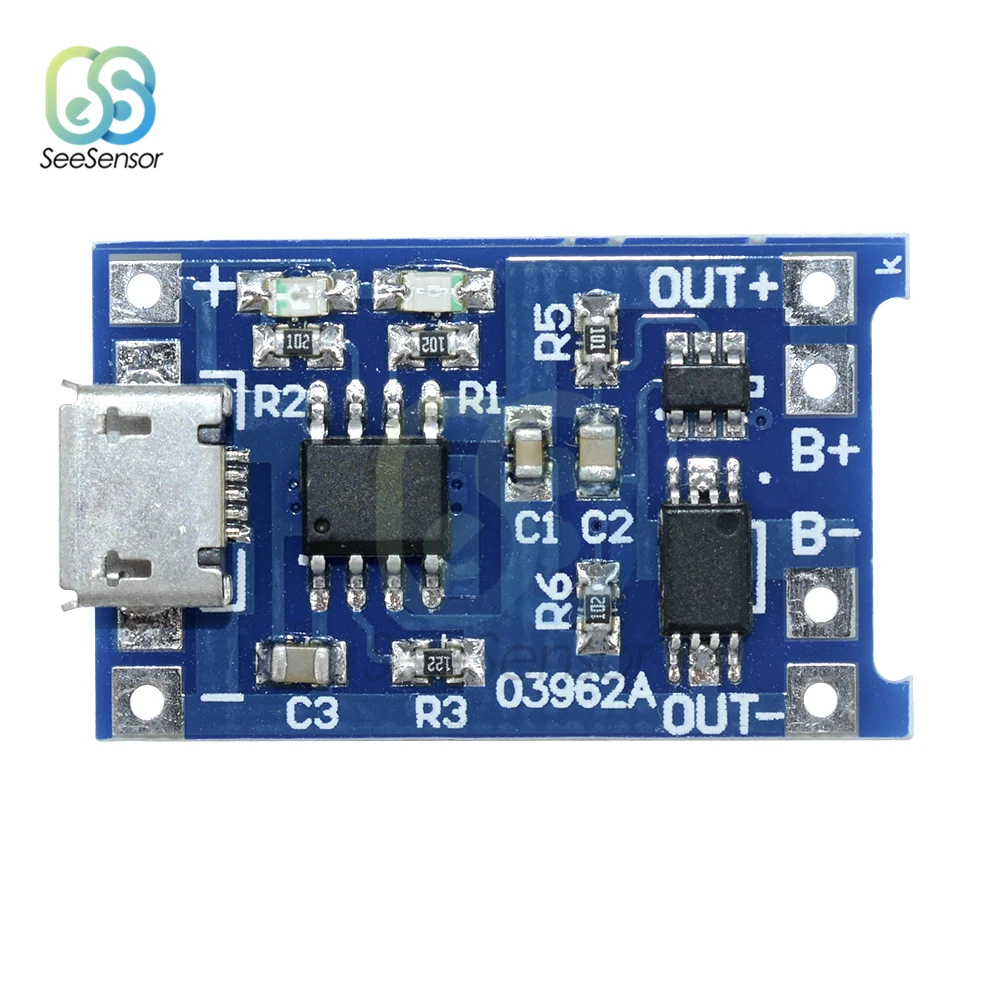

TP4056 5В 1A Micro USB 18650 литиевая батарея, зарядная плата, модуль зарядного устройства + Двойная функция защиты

TP4056-это цельный литий-ионный аккумулятор с постоянным током/линейным зарядным устройством постоянного напряжения. Посылка SOP40 с радиатором на нижней части TP4056 и меньшим количеством внешних компонентов делает TP4056 идеальной для портативных приложений. TP4056 подходит для USB питания и адаптера питания.Из-за внутренней PMOSFET архитектуры и анти-обратного пути зарядки, не требуется никаких внешних изоляционных диодов.Тепловой отзывы автоматически регулирует ток заряда для ограничения температуры чипа во время работы высокой мощности или при высоких температурах окружающей среды. Зарядное напряжение фиксируется на 4,2 V, а зарядный ток никель-металл может быть внешне установленной резистор. Когда ток зарядки падает до установленного значения 1/10 после достижения конечного напряжения поплавка, TP4056 автоматически прерывает цикл зарядки. Когда входное напряжение (адаптер переменного тока или Питание USB) удаляется, TP4056 автоматически входит в состояние низкого тока, уменьшая ток утечки батареи до менее 2uA. TP4056 также может быть помещен в режим выключения, когда есть источник питания, уменьшая ток питания до 55uA.Другое особенности TP4056 включает аккумулятор температура срабатывания, пониженного напряжения блокировки, Автоматическая подзарядка, и два светодиодный статус шпильки для зарядки и выходных.

Примечание:

1. Ампер-метр может быть подключен только к 5v входному концу модуля.2. Лучше, чтобы зарядный ток равнялся 37% емкости аккумулятора. Если Вы заряжаете Аккумулятор 1000 мАч, тока 400 достаточно.3. Соединительный провод не должен быть слишком толстым.4. Убедитесь, что точка подключения хорошая.5. В том случае, если Входное напряжение слишком высока, как, например, 5,2 v, ток будет меньше, чем 1000mA, это не выходит за пределы нормы. Это функция защиты, Автоматическая подзарядка тока, чтобы избежать повреждения чипа.6. Нет реверсивной полярности.

Инструкции:
