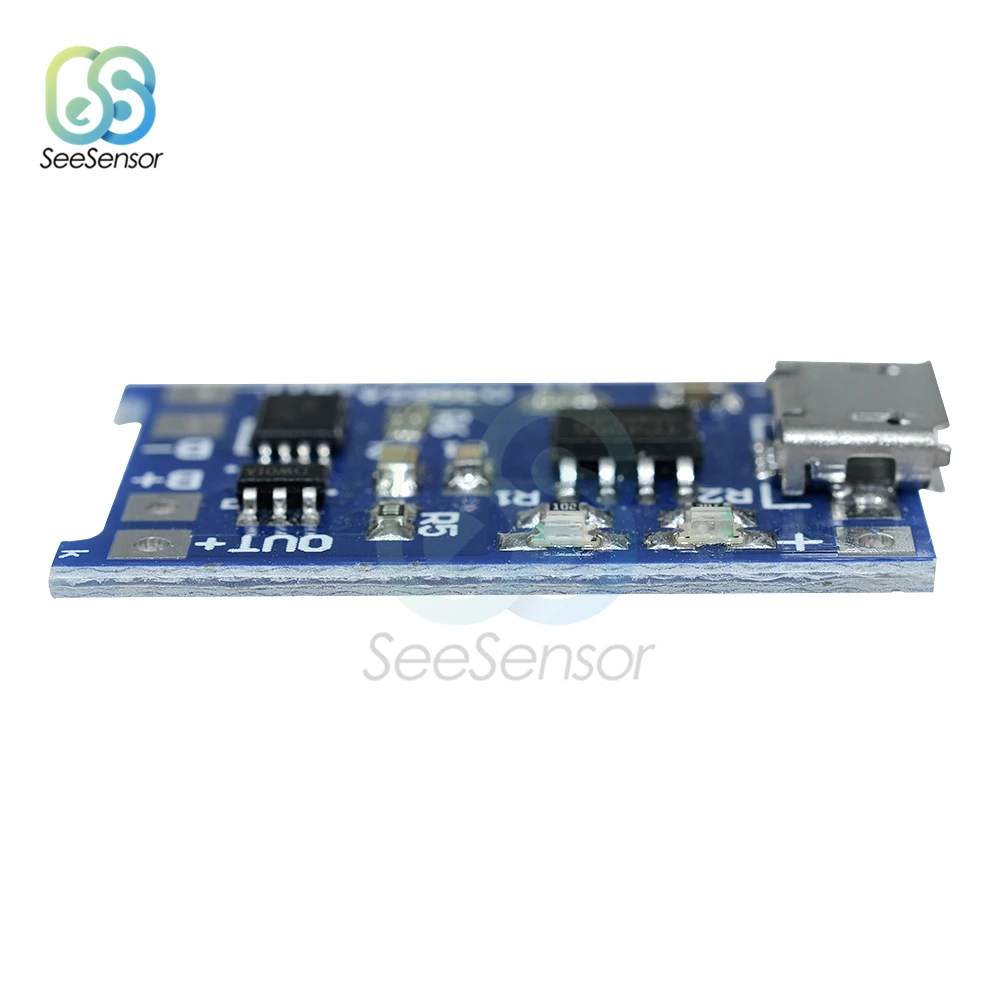

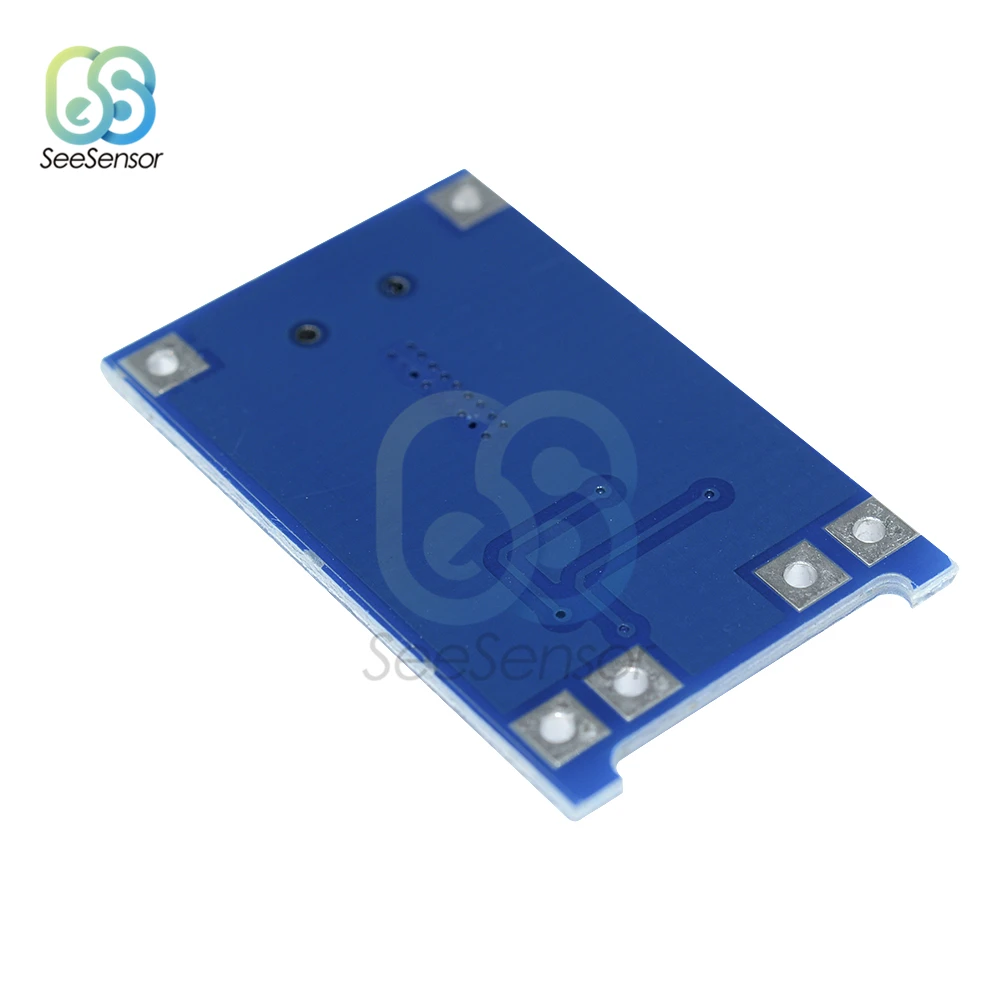

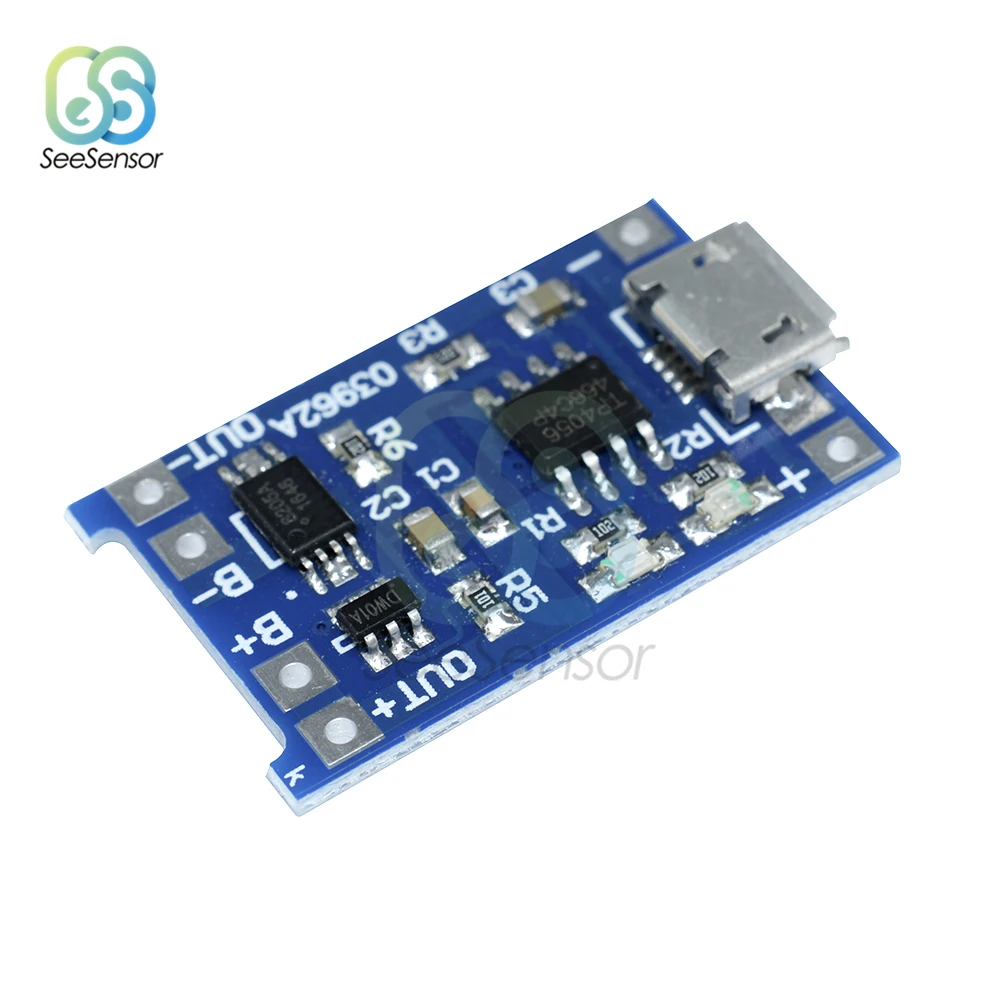

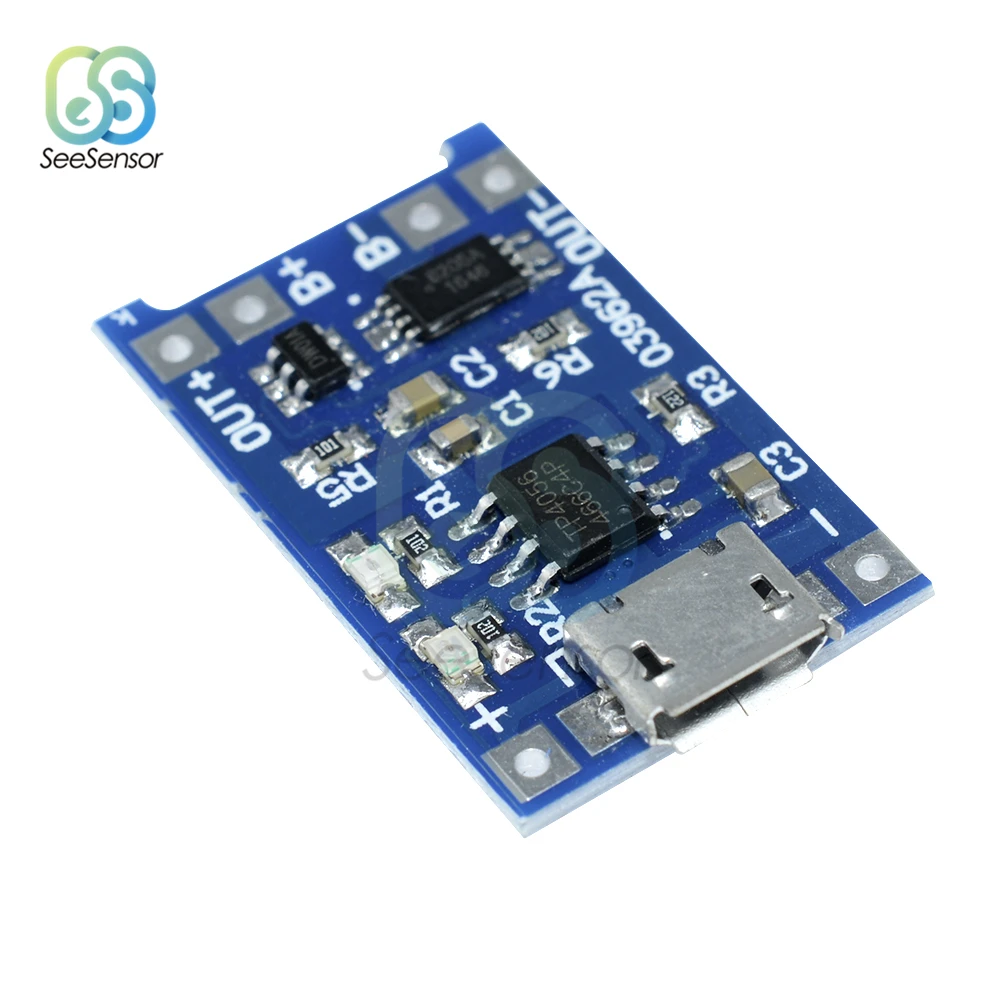

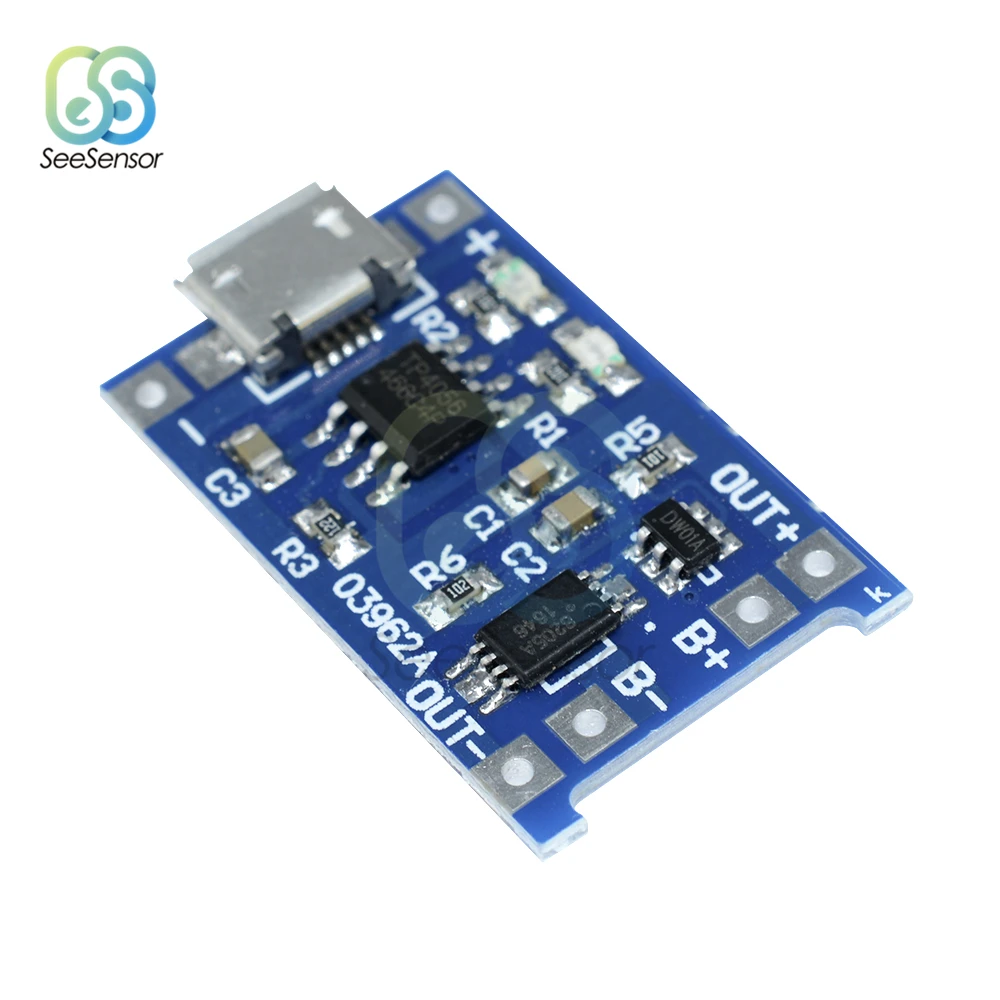

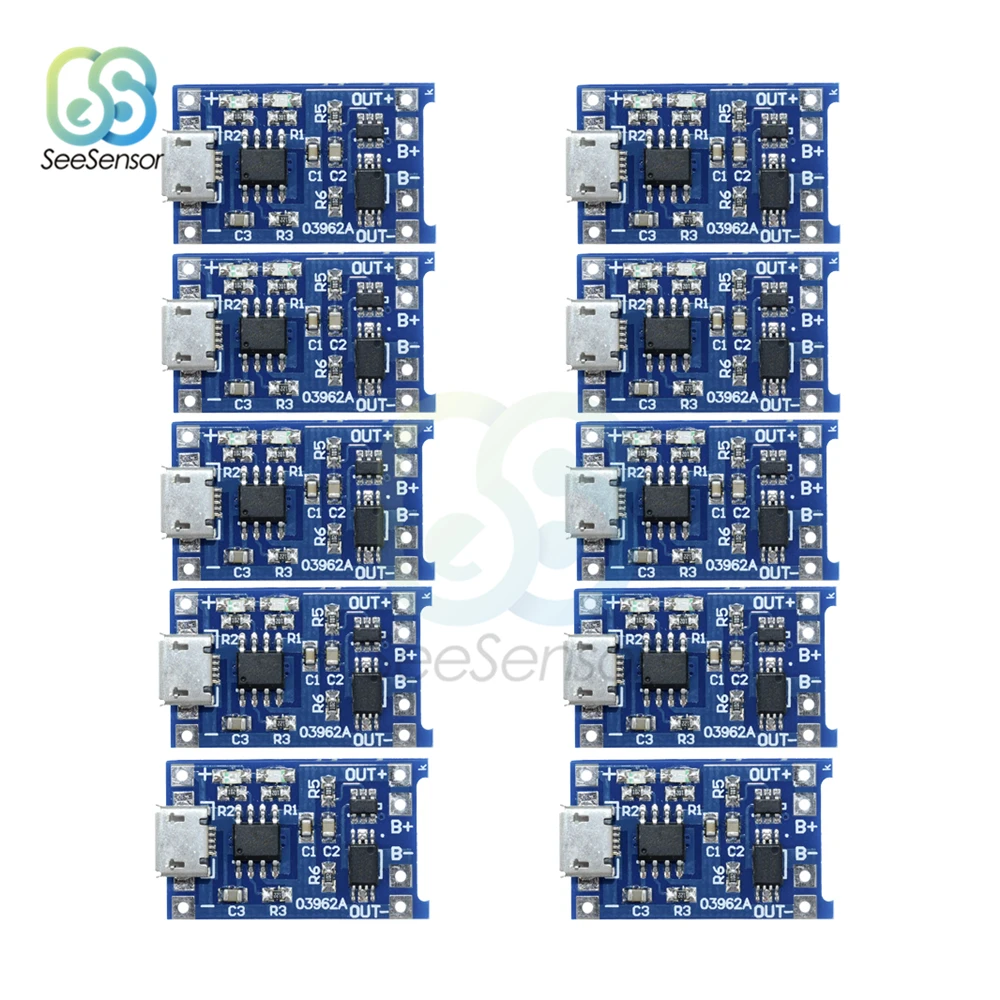

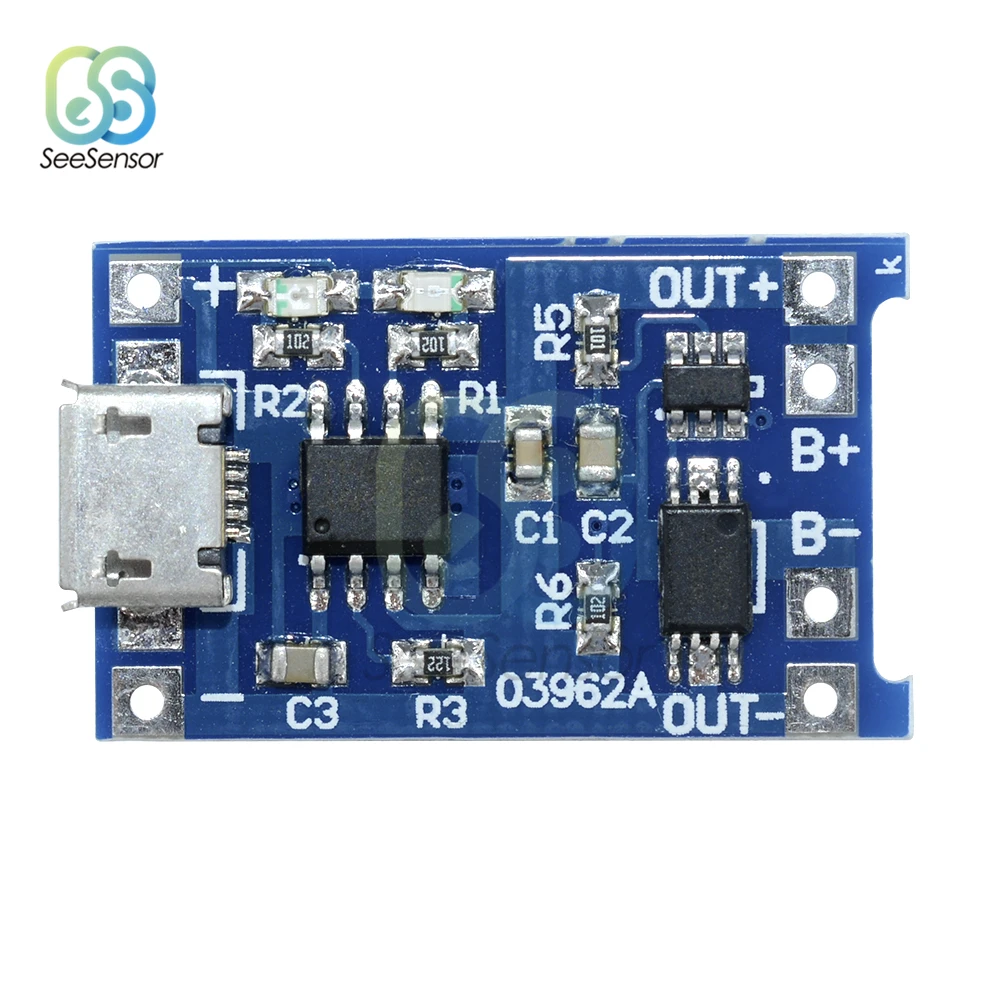

Зарядная плата с защитой, 10 шт., Micro USB, 5 В, 1 А, 18650 TP4056, модуль зарядного устройства литиевой батареи, двойная функция

TP4056-это полностью одноэлементный литий-ионный аккумулятор с линейным зарядным устройством постоянного тока/постоянного напряжения. Пакет SOP40 с радиатором на дне TP4056 и меньшим количеством внешних компонентов делают TP4056 идеальным для портативных приложений. TP4056 подходит для источника питания USB и адаптера питания.Из-за внутренней архитектуры PMOSFET и предотвращения обратного заряда внешние изолирующие диоды не требуются.Теплоотзывы автоматически регулирует ток заряда для ограничения температуры микросхемы во время работы с высокой мощностью или при высокой температуре окружающей среды. Напряжение зарядки фиксировано при 4,2 в, а зарядный ток можно установить внешним резистором. Когда зарядный ток падает до заданного значения 1/10 после достижения окончательного плавающего напряжения, TP4056 автоматически завершает цикл зарядки. При снятии входного напряжения (адаптер переменного тока или питание от USB) TP4056 автоматически переходит в состояние низкого тока, уменьшая ток утечки батареи до менее 2 мкА. TP4056 также можно поместить в режим отключения при наличии источника питания, снизив ток питания до 55 мкА.Другие функции TP4056 включают определение температуры батареи, блокировку пониженного напряжения, автоматическую подзарядку и два светодиодных контакта состояния для зарядки и завершения.

100% новый и высококачественный

Модуль зарядки-линейная зарядка.

Ток-1 а регулируется.

Точность заряда-1.5%.

Входное напряжение-4,5 в-5,5 В.

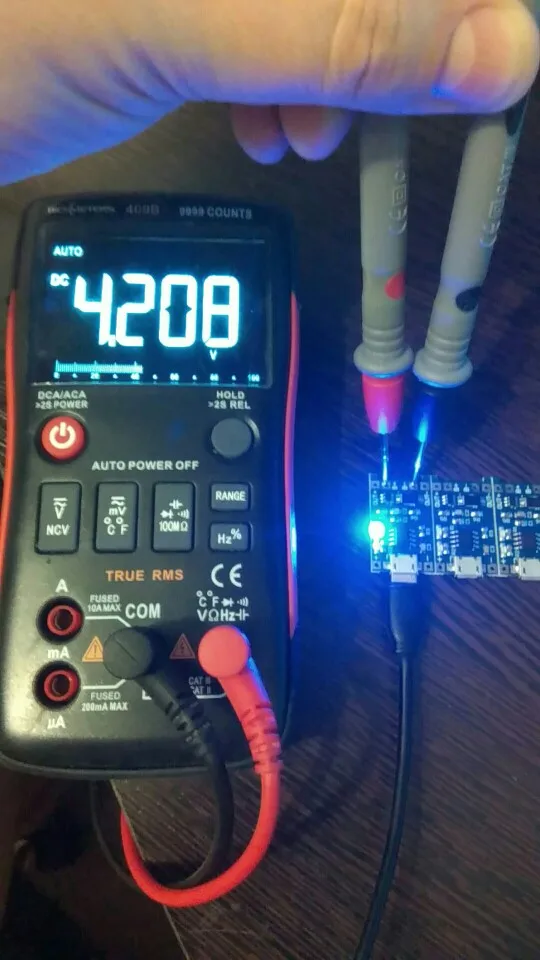

Напряжение полного заряда-4,2 в.

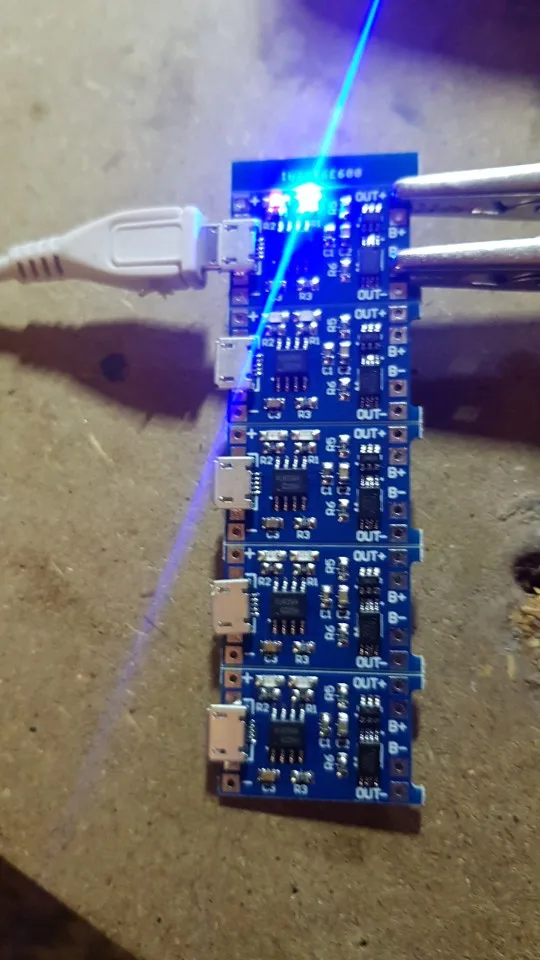

Светодиодный индикатор-красный заряжается, зеленый полностью заряжен.

Входной интерфейс-micro USB.

Рабочая температура от-10 ° до + 85 °.

Инверсная полярность-нет.

Размер-маленький до 25x19x10 мм

Примечание:

1. Амперметр может быть подключен только к входному концу модуля 5 В.2. Лучше, чтобы зарядный ток составлял 37% от емкости аккумулятора. Если заряжать аккумулятор на 1000 мАч, тока 400 вполне достаточно.3. Соединительный провод не должен быть слишком толстым.4. Убедитесь, что точка подключения исправна.5. Если входное напряжение слишком высокое, например 5,2 В, ток будет меньше мА, это нормально. Это функция защиты, автоматическая подложка зарядного тока, чтобы избежать сгорания чипа.6. Нет обратной полярности.

Инструкции:
