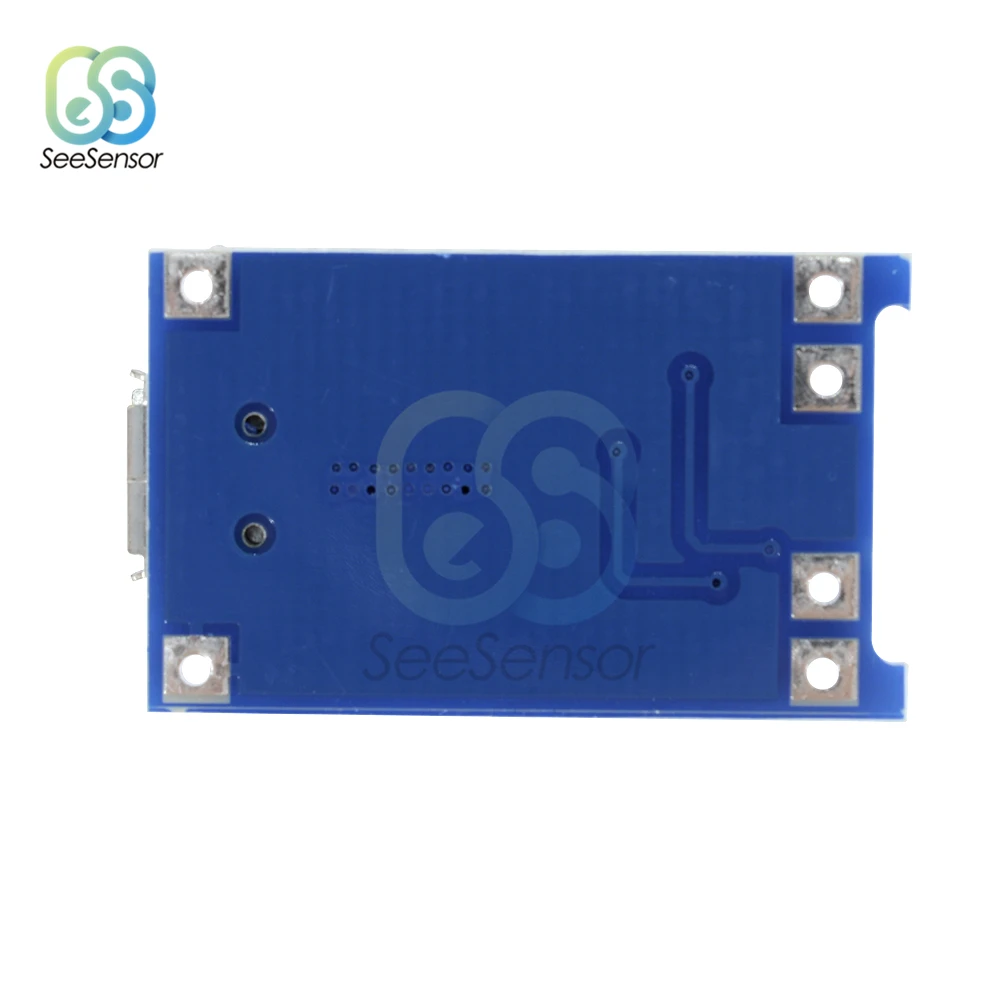

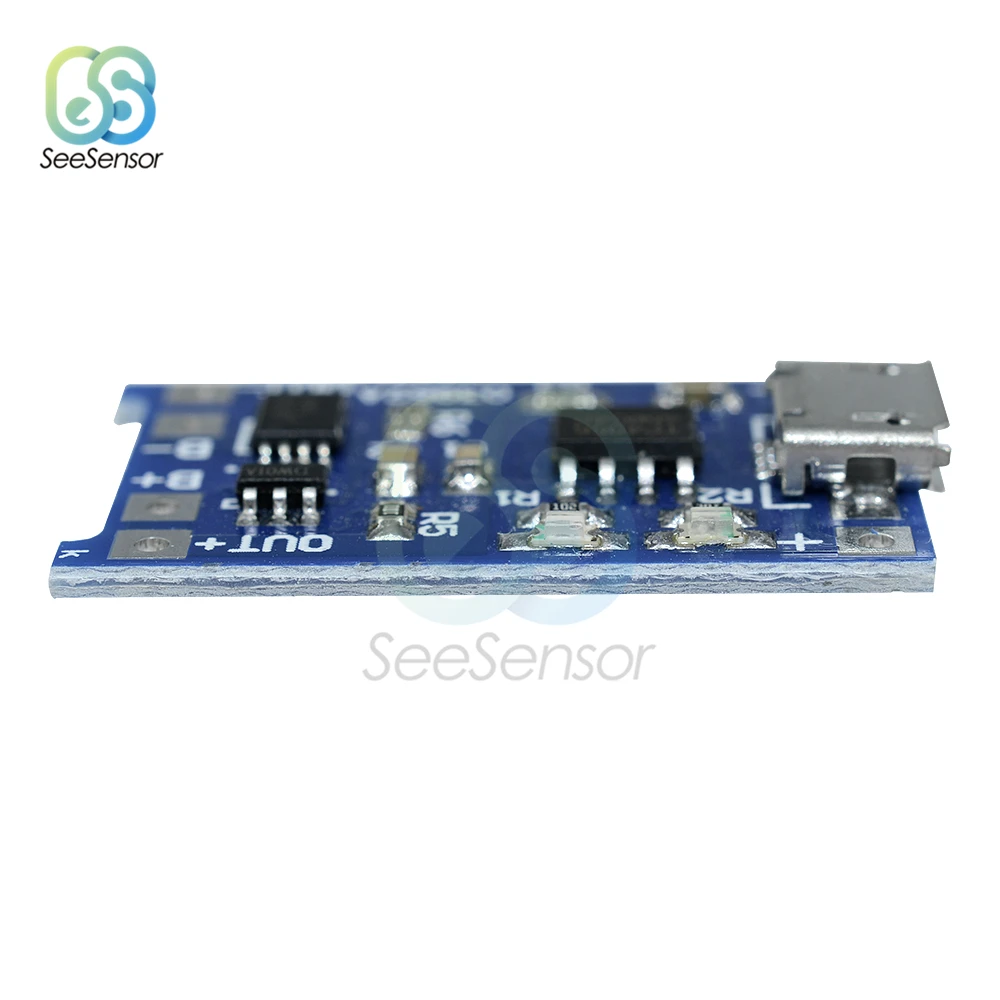

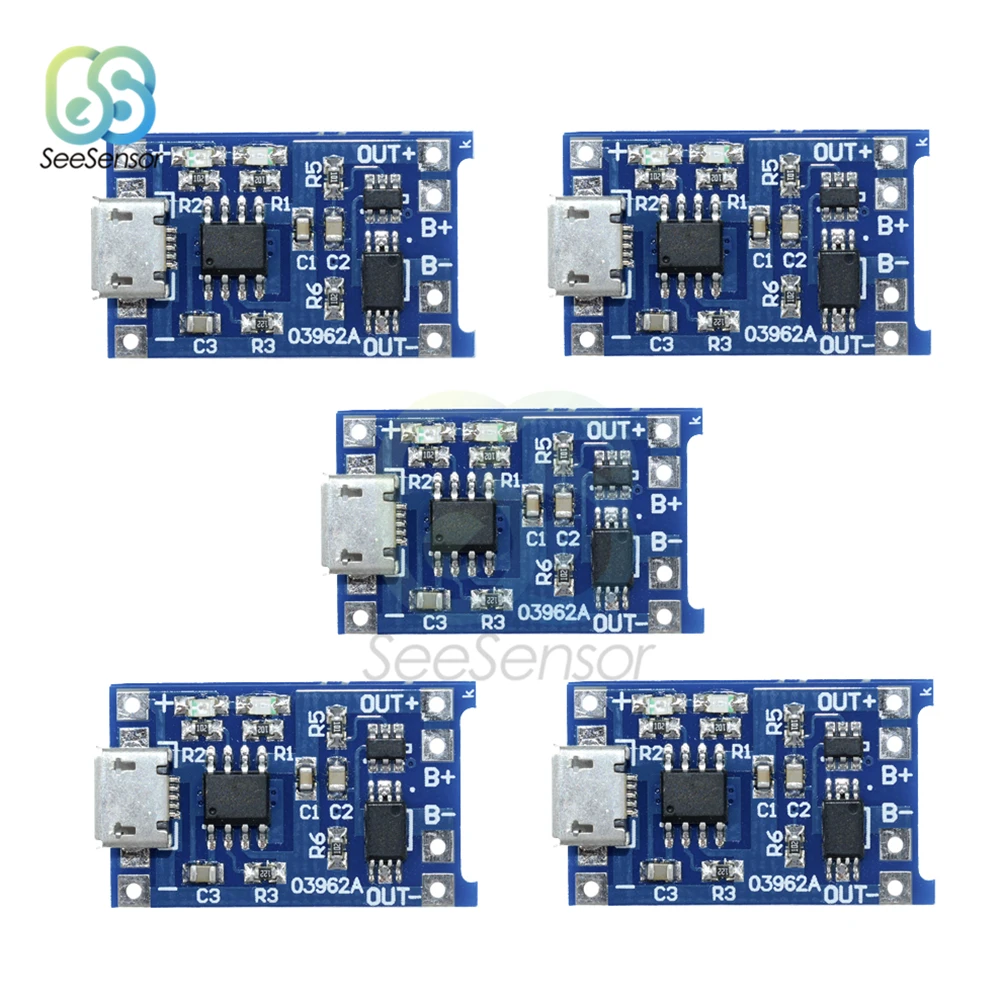

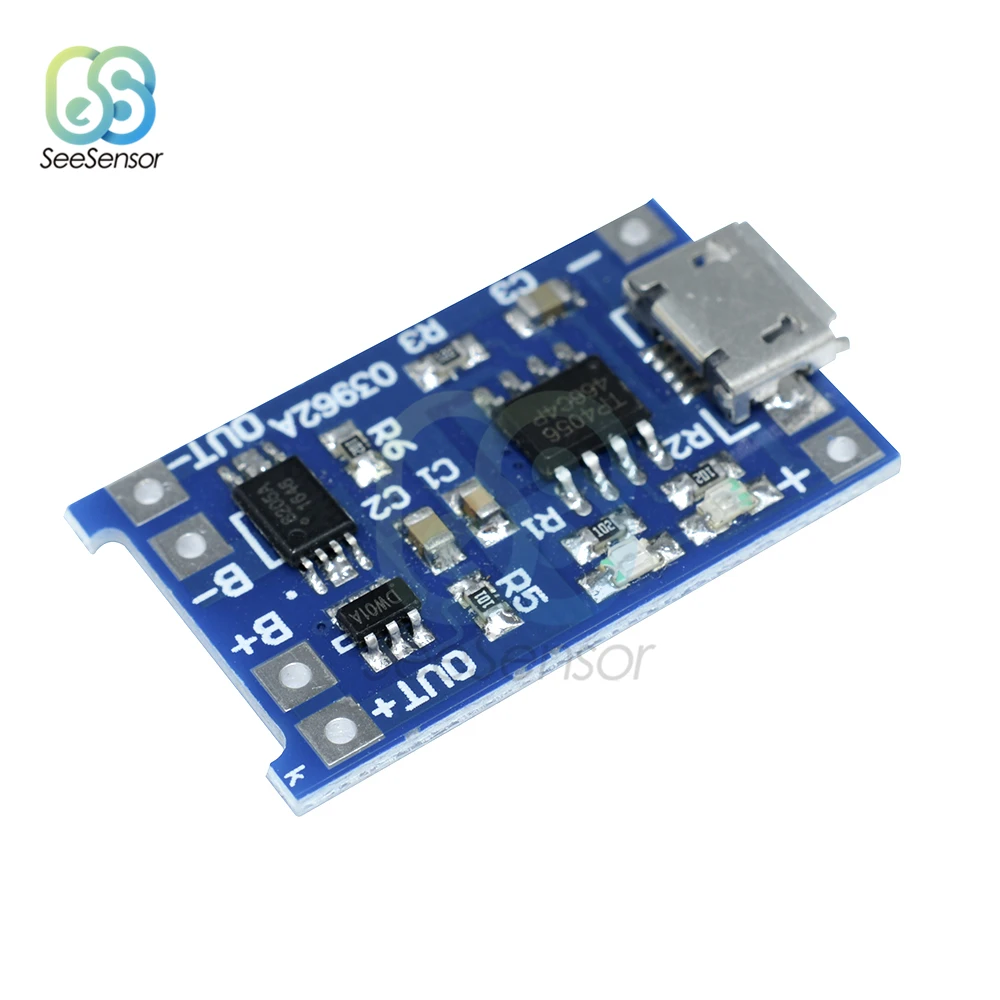

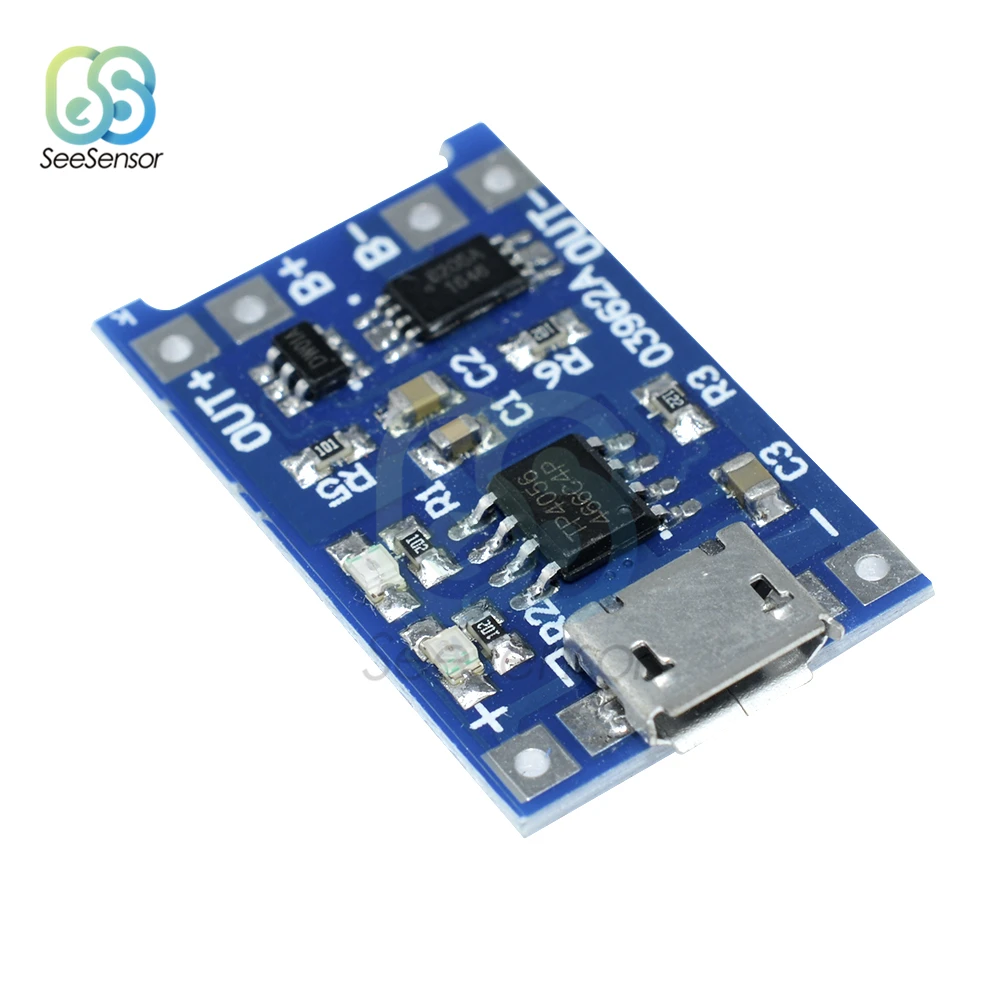

Зарядная плата TP4056, модуль зарядного устройства для литиевой батареи 18650, 5 В, 1 а, с микро-USB, с двойной функцией защиты, 5 шт.

TP4056 представляет собой полный одноэлементный литий-ионный аккумулятор с линейным зарядным устройством постоянного тока/постоянного напряжения. Пакет SOP40 с радиатором на дне TP4056 и меньшим количеством внешних компонентов делают TP4056 идеальным для портативных приложений. TP4056 подходит для блоков питания USB и адаптера.Из-за внутренней архитектуры PMOSFET и анти-обратного пути зарядки не требуются внешние изоляционные диоды.Теплоотзывы автоматически регулирует ток заряда для ограничения температуры чипа во время работы высокой мощности или высоких условий температуры окружающей среды. Зарядное напряжение фиксируется на 4,2 в, а зарядный ток может быть наружно установлен резистором. Когда зарядный ток падает до установленного значения 1/10 после достижения окончательного плавающего напряжения, TP4056 автоматически прекращает цикл зарядки. Когда входное напряжение (адаптер переменного тока или питание от USB) удалено, TP4056 автоматически переходит в состояние низкого тока, уменьшая ток утечки батареи до менее 2 мкА. TP4056 также можно поместить в режим отключения при наличии источника питания, сокращая ток питания до 55 мкА.Другие функции TP4056 включают измерение температуры батареи, блокировку пониженного напряжения, автоматическую подзарядку и два контакта состояния светодиода для зарядки и завершения.

100% Новинка и высокое качество

Модуль заряда-линейная зарядка.

Ток-1А регулируется.

Точность заряда-1.5%.

Входное напряжение-4,5 в-5,5 В.

Напряжение полного заряда-4,2 в.

Светодиодный индикатор-Красный-заряжается зеленый-полностью заряжен.

Входной интерфейс-micro USB.

Рабочая температура от-10 ° до + 85 °.

Инверсная полярность-нет.

Размер-маленький до 25x19x10мм

Примечание:

1. Амперметр может быть подключен только к 5 в входному концу модуля.2. Лучше, чтобы зарядный ток составлял 37% от емкости аккумулятора. Если заряжать до аккумулятора 1000mAH, тока 400 достаточно.3. Соединительный провод не должен быть слишком толстым.4. Убедитесь, что точка подключения хорошая.5. Если входное напряжение слишком высокое, как 5,2 В, ток будет меньше 1000 мА, это нормально. Это функция защиты, автоматическая подложка зарядного тока, чтобы избежать повреждения микросхемы от ожога.6. Нет обратной полярности.
